求教:關于amc7150的.

采用AMC7150進行大功率LED的恒流,外圍電路器件連接信息如下:
OUT 串 220UH電感到 LED
并 1N5819 到地
CS 串 0.5歐到3.3歐范圍的碳膜電阻到 VCC
OSC 串 102 瓷片電容到地
VCC 12V 并100uF/50V電解到地

現在問題是,我要得到800MA左右的電流.結果電流達到2.5A,不知道為什么會這么高,參數上說最高輸出1.5A,試過要得到800MA電流輸出,串CS到VCC的電阻要到22歐左右(電流過大,發熱太大).
請高手能指教一二.謝謝

全部回復(10)

只看樓主

正序查看

倒序查看

shareen

LV.6

2009-03-12 16:33

你做800MA會很燙的哦!

回復

banliujia

LV.4

2009-03-12 16:38

@shareen

你做800MA會很燙的哦!

暈了.現在還用AMC7150來做.效率太低了.我們都快不做AMC7150了.兄弟你可以參考下我們的AX2002.有需要聯絡我13620209261

回復

sientech

LV.1

2009-03-12 16:58

電流不準問題:
1,驅動芯片本身穩定性不佳會導致外圍器件的設置非常麻煩,而且不準.
2,整體電路方案匹配難度大,不易調節.

可以看看SN3350,非常優秀的一款驅動IC,效率高,性能穩定,外圍電路簡單.工作電壓40V,可以驅動單燈3W LED.

當然價格會比AMC7150略高,但是SN3350的性價比絕對是一流的.
請參考SN3350的說明資料

矽恩微電子推出大功率LED驅動芯片SN3350,工作電壓高達40V,驅動電流能力高達700mA,可以驅動10顆單燈3W的LED.

SN3350總結了業界同類產品的優缺點,揚長避短,是中低電壓范圍LED驅動的終結者.

SN3350優勢:

     1, 高達40V的工作電壓,更加安全,適應性更廣.

     2, 電流驅動能力700mA,可以負載1W或者3W的LED.

     3, 恒流效果穩定,不受電壓波動影響.

     4, 外圍器件簡單

     5, 效率極高,高達95%.

     6, 過溫保護和過流保護,讓系統更安全.

     7, 一流的性價比

     8, 國際著名代工廠加工生產,保證產品質量.

SN3350完全兼容ZXLD1350,ZXLD1360,PT4115,以及方案替換LM3402/LM3404等驅動方案.更具價格以及性能優勢.

更多信息請登陸矽恩微電子公司網頁:www.si-en.com
或者聯系林生:1360 9620 178  hslin@si-en.com

SN3350 datasheet:
2966171236845678.pdf

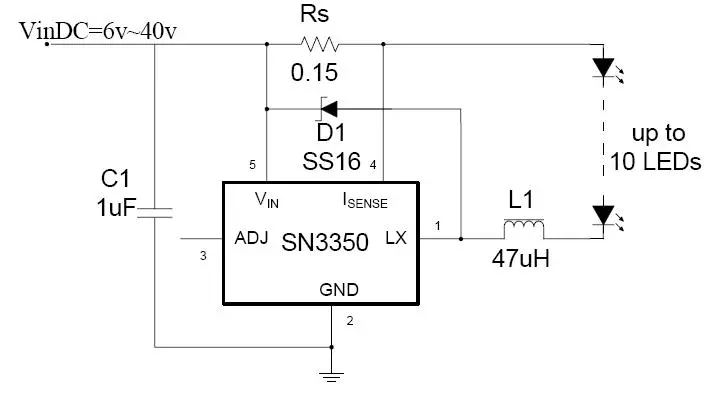

SN3350 應用電路圖:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/2966171236845941.jpg');}" onmousewheel="return imgzoom(this);">

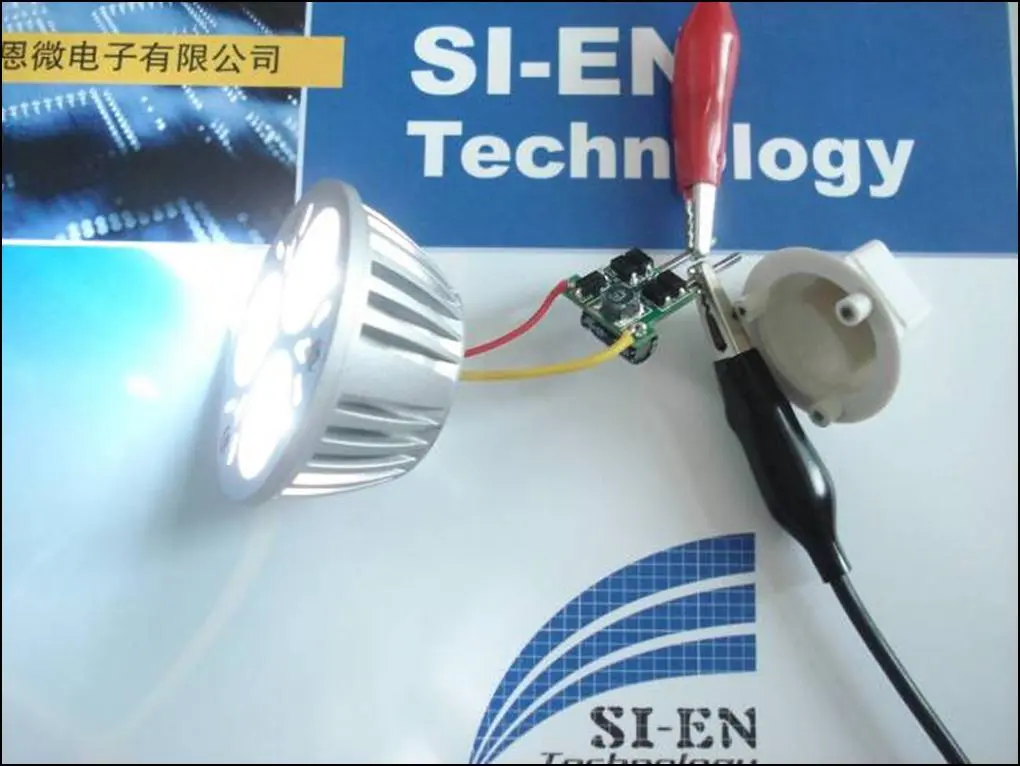

SN3350 方案MR16 3*1W LED射燈實物圖:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/2966171236846305.jpg');}" onmousewheel="return imgzoom(this);">

回復

shareen

LV.6

2009-03-12 17:14

@sientech

電流不準問題:1,驅動芯片本身穩定性不佳會導致外圍器件的設置非常麻煩,而且不準.2,整體電路方案匹配難度大,不易調節.可以看看SN3350,非常優秀的一款驅動IC,效率高,性能穩定,外圍電路簡單.工作電壓40V,可以驅動單燈3WLED.當然價格會比AMC7150略高,但是SN3350的性價比絕對是一流的.請參考SN3350的說明資料矽恩微電子推出大功率LED驅動芯片SN3350,工作電壓高達40V,驅動電流能力高達700mA,可以驅動10顆單燈3W的LED.SN3350總結了業界同類產品的優缺點,揚長避短,是中低電壓范圍LED驅動的終結者.SN3350優勢: 1,高達40V的工作電壓,更加安全,適應性更廣. 2,電流驅動能力700mA,可以負載1W或者3W的LED. 3,恒流效果穩定,不受電壓波動影響. 4,外圍器件簡單 5,效率極高,高達95%. 6,過溫保護和過流保護,讓系統更安全. 7,一流的性價比 8,國際著名代工廠加工生產,保證產品質量.SN3350完全兼容ZXLD1350,ZXLD1360,PT4115,以及方案替換LM3402/LM3404等驅動方案.更具價格以及性能優勢.更多信息請登陸矽恩微電子公司網頁:www.si-en.com或者聯系林生:13609620178 hslin@si-en.comSN3350datasheet:2966171236845678.pdfSN3350應用電路圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/75/2966171236845941.jpg');}"onmousewheel="returnimgzoom(this);">SN3350方案MR163*1WLED射燈實物圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/75/2966171236846305.jpg');}"onmousewheel="returnimgzoom(this);">

都在做廣告啊,那我也推薦一個KT1350咯!

KT1350是一款降壓,恒流,高效率的高亮度LED驅動器.輸入電壓范圍從5.5-36V.通過外接一個電阻設定輸出電流.通過DIM引腳實現輝度控制功能.KT1350特別適合寬輸入電壓范圍的應用.高端電流檢測達到正負5%的電流精度,同時只需要很少的外接元件.由于采用滯環控制方式,KT1350對負載瞬變具有非?？斓捻憫?yīng)速度 ,對輸入電壓具有高壓的仰制化.電感電流紋波為20%.最高工作頻率可到2MHZ.工作溫度范圍從-40到125度.采用SOT23-6封裝.
主要應用于:MR16,汽車尾燈,建筑,工業,環境照明,等等......
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}">
深圳市凱斯得科技有限公司 www.szking-star.com
