說點兒正事

我是干家電維修的 上論壇快一年了 看到大家的才華我很敬佩 從中也學了不少知識 我把大家當成朋友 尤其版主 .... ....  ...等多位大師的幫助 我做了白金機 電子單硅 雙硅 ...都很成功 自己玩兒而已 并不會買賣的 但現在做的自控機還是不能成功 期待大家的幫助 在此感謝大家一直的支持 希望大家有好的點子共同交流 互相提高
全部回復(34)
正序查看
倒序查看
豆芽菜
LV.8
2
2009-07-04 17:01
我也想做做一臺大點功率的自控機,貨也全部備好了,其實工頻自控機功率做大一點的話很燒銀子,光銅線的價可做一臺高頻小JJ了,單挽效率偏低想來想去有點不值,用普通三極管做的話二天工天做一臺自控機還要起早摸黑才能完成
0
回復
豆芽菜
LV.8
3
2009-07-04 17:27
@豆芽菜
我也想做做一臺大點功率的自控機,貨也全部備好了,其實工頻自控機功率做大一點的話很燒銀子,光銅線的價可做一臺高頻小JJ了,單挽效率偏低想來想去有點不值,用普通三極管做的話二天工天做一臺自控機還要起早摸黑才能完成

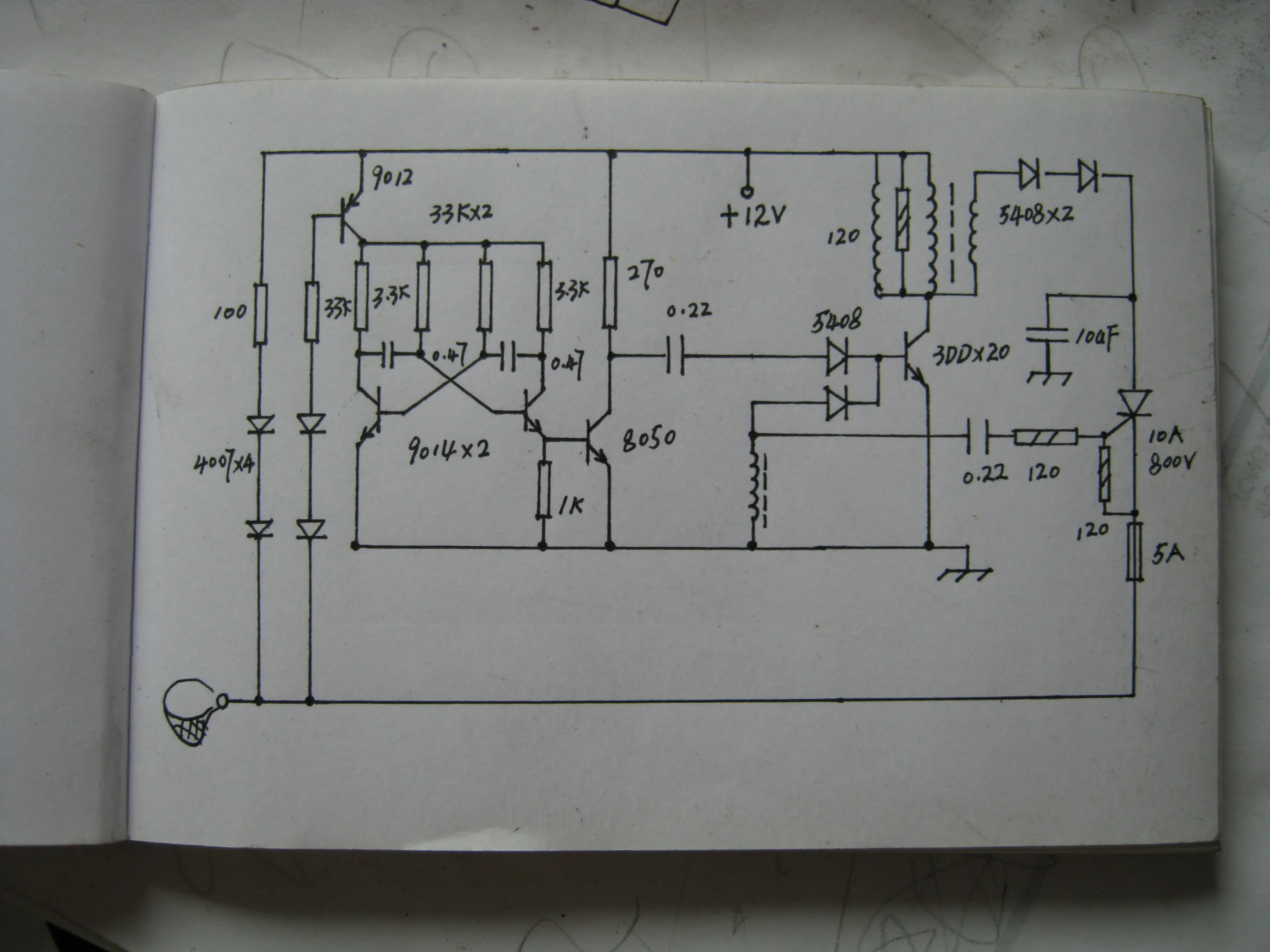

給你一個用多諧振蕩替代BT33的自控圖,詳細制作參見電子報92年17期,我以前做過幾個性能絕對穩定,變壓器繞線我用的是初級2.2的線75匝x75匝,次級1.0線200匝,管子耐壓大于450V
0
回復
豆芽菜
LV.8
4
2009-07-04 17:29
@豆芽菜
給你一個用多諧振蕩替代BT33的自控圖,詳細制作參見電子報92年17期,我以前做過幾個性能絕對穩定,變壓器繞線我用的是初級2.2的線75匝x75匝,次級1.0線200匝,管子耐壓大于450V
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2603871246699759.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
614681453
LV.2
5
2009-07-04 17:36
@豆芽菜
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/2603871246699759.jpg');}"onmousewheel="returnimgzoom(this);">
圖好漂亮 頂
0
回復
yhliang2
LV.9
6
2009-07-04 18:01
@614681453
圖好漂亮頂
好!比BT33容易成功.BT33假欠貨太多.我買到過幾次沒有用的了.
0
回復
tanming8
LV.6
7
2009-07-04 18:53
@yhliang2
好!比BT33容易成功.BT33假欠貨太多.我買到過幾次沒有用的了.
老的BT35我有一些...也想做個自控機.找不到大C鐵...小的C鐵做了沒用..

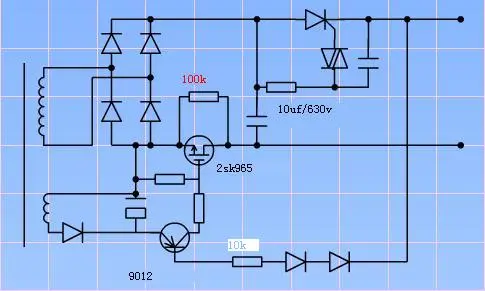

不過下面圖的自控機卻做成了..效果很好(背機)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3041441246704834.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
瑞星
LV.4
8
2009-07-04 19:30
@豆芽菜
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/2603871246699759.jpg');}"onmousewheel="returnimgzoom(this);">

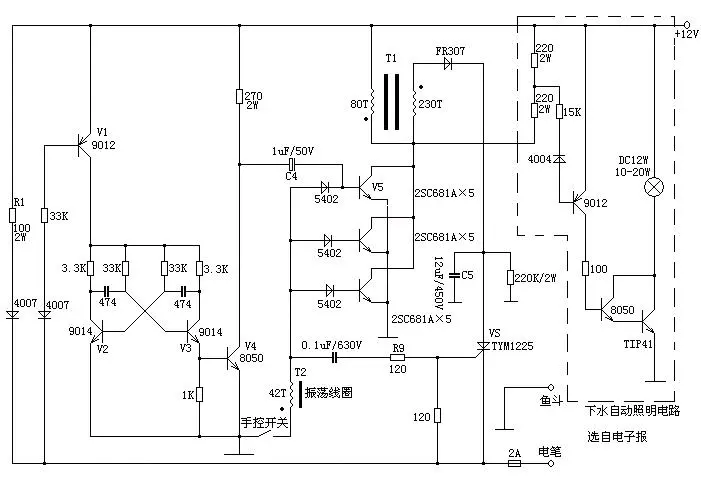

豆兄的手工圖著實讓人佩服,我在網上搜到一份跟你基本一樣的自控機圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2787961246707021.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
水陸空
LV.6
9
2009-07-04 20:20
@tanming8
老的BT35我有一些...也想做個自控機.找不到大C鐵...小的C鐵做了沒用..不過下面圖的自控機卻做成了..效果很好(背機)[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3041441246704834.jpg');}"onmousewheel="returnimgzoom(this);">
幾位的圖全收了,有空搞臺玩玩,謝了!
0
回復
tanming8
LV.6
10
2009-07-04 20:27
@水陸空
幾位的圖全收了,有空搞臺玩玩,謝了!
我的這個圖可是用高頻前級的.不要搞錯了.免得燒東西啊
0
回復
水陸空
LV.6
11
2009-07-04 20:32
@tanming8
我的這個圖可是用高頻前級的.不要搞錯了.免得燒東西啊
好的,謝謝!
0
回復
水陸空
LV.6
12
2009-07-04 20:35
@tanming8
我的這個圖可是用高頻前級的.不要搞錯了.免得燒東西啊
這圖做控制盒JJ后級可以嗎?
0
回復
豆芽菜
LV.8
13
2009-07-04 22:11
@瑞星
豆兄的手工圖著實讓人佩服,我在網上搜到一份跟你基本一樣的自控機圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/2787961246707021.jpg');}"onmousewheel="returnimgzoom(this);">
對,這個圖比較全,原圖帶下水照明,V1基極到地接個電阻可改變下水工作的靈敏度,制作方面參考版主的帖子就行
0
回復
酷玩jj
LV.5
14
2009-07-04 22:17
@豆芽菜
對,這個圖比較全,原圖帶下水照明,V1基極到地接個電阻可改變下水工作的靈敏度,制作方面參考版主的帖子就行
電子報的最高圖我做過.早些年用著的時候是很牛.去年用了一下感覺沒那感覺了,呵呵
0
回復
想你365
LV.4
15
2009-07-05 00:24
@tanming8
老的BT35我有一些...也想做個自控機.找不到大C鐵...小的C鐵做了沒用..不過下面圖的自控機卻做成了..效果很好(背機)[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3041441246704834.jpg');}"onmousewheel="returnimgzoom(this);">
第7帖 單硅能關斷嗎?
0
回復
2009-07-07 07:34
@酷玩jj
電子報的最高圖我做過.早些年用著的時候是很牛.去年用了一下感覺沒那感覺了,呵呵
我沒用過自控,跟你現在的電子白金比哪個好用?
0
回復
2009-07-07 07:38
@瑞星
豆兄的手工圖著實讓人佩服,我在網上搜到一份跟你基本一樣的自控機圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/2787961246707021.jpg');}"onmousewheel="returnimgzoom(this);">

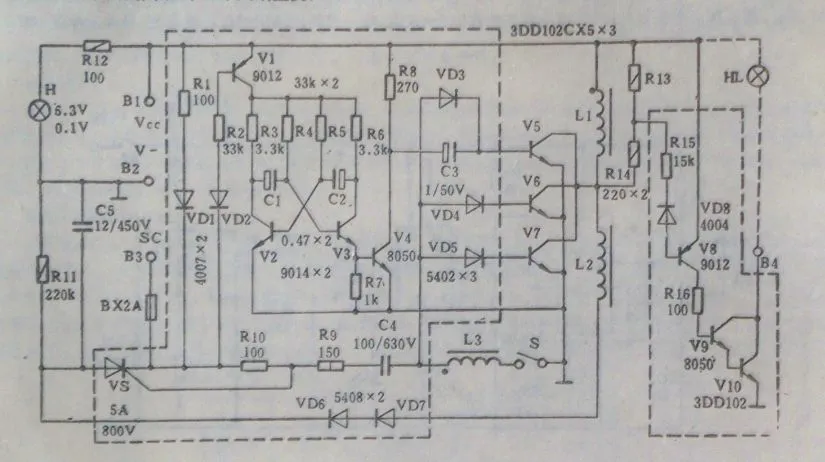

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3183501246923398.jpg');}" onmousewheel="return imgzoom(this);">

我這里還有原文文字資料,有需要的話我傳上來.
0
回復
liyuqingdgr
LV.5
18
2009-07-08 13:54
@把酒問情
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3183501246923398.jpg');}"onmousewheel="returnimgzoom(this);">我這里還有原文文字資料,有需要的話我傳上來.
請朋友把文字資料傳上來.
0
回復
tanming8
LV.6
19
2009-07-08 19:39
@把酒問情
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3183501246923398.jpg');}"onmousewheel="returnimgzoom(this);">我這里還有原文文字資料,有需要的話我傳上來.
92年的<電子報>上有這個圖和詳細制作調試方法.可惜我沒掃描儀.不能上傳
0
回復
想你365
LV.4
20
2009-07-08 21:27
@把酒問情
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3183501246923398.jpg');}"onmousewheel="returnimgzoom(this);">我這里還有原文文字資料,有需要的話我傳上來.
請教各位老師圖上的
L1-L2-L3是否同一變壓器,
0
回復
yhliang2
LV.9
21
2009-07-08 21:30
@想你365
請教各位老師圖上的L1-L2-L3是否同一變壓器,
是同一變壓器
0
回復
2009-12-30 23:59
@yhliang2
是同一變壓器
   本帖精華同頂 !
0
回復
四通閥
LV.6
23
2009-12-31 00:49
@把酒問情
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3183501246923398.jpg');}"onmousewheel="returnimgzoom(this);">我這里還有原文文字資料,有需要的話我傳上來.

自控機的春天來了,繼續開始我的自控機夢, 大家有什么好的硅介紹下,我不知用什么硅好一點,用TYN1225燒怕了,連模塊都燒。

0
回復
2009-12-31 00:56
@四通閥
自控機的春天來了,繼續開始我的自控機夢,大家有什么好的硅介紹下,我不知用什么硅好一點,用TYN1225燒怕了,連模塊都燒。
  怕過再來呵!
0
回復
無衣
LV.6
25
2009-12-31 12:50
@把酒問情
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3183501246923398.jpg');}"onmousewheel="returnimgzoom(this);">我這里還有原文文字資料,有需要的話我傳上來.
1992年電子報合訂本第66頁。
0
回復
2009-12-31 12:52
@森禾工業電子
 怕過再來呵!

好帖,要頂。




0
回復
chtim
LV.4
27
2009-12-31 17:47

我找到10個MJ10048,做電子白金燒了2個了,有什么好提議

0
回復
廿八
LV.5
28
2009-12-31 23:18
不玩自控
0
回復
偉文
LV.5
29
2010-01-01 09:58
@廿八
不玩自控
第7樓的圖有沒有人做過?效果怎樣?
0
回復
dqjdwx
LV.7
30
2010-01-01 11:55
@偉文
第7樓的圖有沒有人做過?效果怎樣?

七樓的電路沒問題 我是過 就是愛燒場管 效果還行 千萬別碰極





0
回復
qinzutaim
LV.11
31
2010-01-01 13:11
@豆芽菜
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/2603871246699759.jpg');}"onmousewheel="returnimgzoom(this);">

這圖有錯誤,0.22UF電容不能放在二極管5408的陽極,而是放在功率管的基極。
