哪位高手在幫忙給看看 我在線等....

我懷疑是漏磁,我用的是三明治繞法,廠家說工藝上不會有太大改進了,說不一定是漏磁的原因.我很惆悵,60K應該不算太高的頻率吧

我是新手希望大家支持下 謝謝了

是我問的問題很淺嗎?怎么沒人搭理我哦

沒有人氣啊

如果是變壓器的問題 請幫我算個變壓器參數 謝謝啦 我對磁學不通哦

后面有沒的串電感?

一次側的 snubber 為何只放 RC,而不是 RCD?
R1 ~ R4 阻值放太小,改為總值百 K 級的試試.

如果不要隔離的話最好不要用推挽

輸出端有個電感

要隔離的

就是在整流以后有個電感

這個是原來的成熟電路,我只是把頻率從40升到了60K,所以用的rc.
我用個100K的試試 看看效果

如果有電感會有什么 影響啊 ?

覺得基本上是正常的

R78910發熱是因為你的電容太大,一般102

另外,尖峰吸收的發熱也很正常,你算一下功耗就知道了

哦 但是特別的燙手,我只跑到一半的功率,要是滿功率會出問題的吧

還有你看示波器那個DS的波形,本來應該是在上峰和下峰之間應該是平的吧,怎么有這么大的震蕩呢?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3065811251706244.jpg');}" onmousewheel="return imgzoom(this);">

這個震蕩能不能減小或者消除

我用的就是102啊

吸收不要太重了,加大一下阻值或減小容值,只要mos漏源電壓不超就可以了.

不行啊...

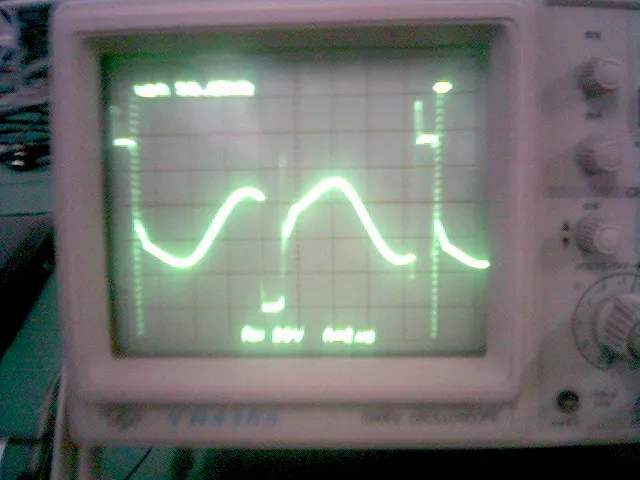

我用示波器測的那個開關管DS間的波形本來應該是在上峰和下峰之間應該是平的吧,怎么有這么大的震蕩呢?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3065811251703454.jpg');}" onmousewheel="return imgzoom(this);">

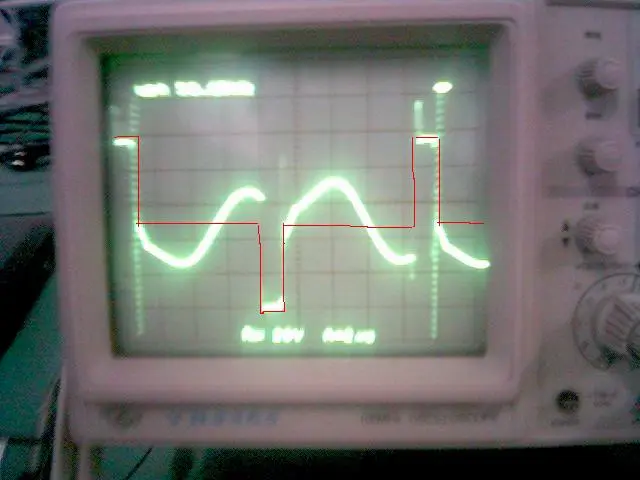

誰能給我解釋下這個問題?應該是下圖這樣的吧 是什么原因造成的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3065811251703641.jpg');}" onmousewheel="return imgzoom(this);">

高手呢?

輕載時的正常波形,進入連續模式就平了.放心加載吧.

謝謝 我試試

恩 是的 加載以后就平了 但是很可惜的是滿載效率只有81%,好低啊
