mos應該在濾波電容后面吧?

可控硅開通,PNP管關,OMS沒驅動也關,可控硅開通的電沒回路了.電路重復上過程.

需要設什一個延時關OMS的時間常數作為開通脈寬.

難道意思是自控單硅后級?

樓主的設計思想是這樣的:
    電路中沒有濾波電容,只有后面的容量較小的儲能電容,可控硅導通IBG關閉,電容傳向負載,為尖脈沖電容放電波形,即使接上負載,這個電路很可能都不能啟動,因?yàn)镮BG晶體管并不導通,無法完成對電容的充電.后面可控硅更不能工作,一切有待實驗

  電路中還有一個問題:前級的控制電源開關不能接在主電路上,應接在震蕩控制回路之中進行小電流控制比較可靠.

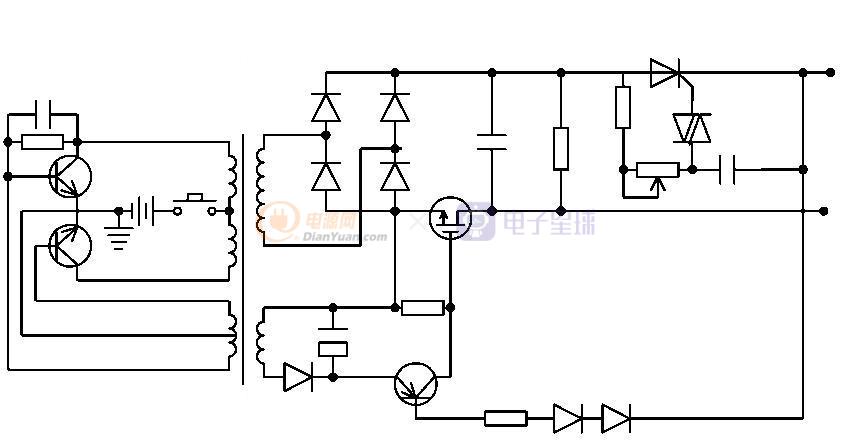

這是雙端自控機(以前的姑且稱為“單端”吧).電路已搭接實驗成功!有老式自控機隨負載調節頻率的特性.這個電路效率比2-4-8鐵心做的省電多了.管子也好找!

上參數試試

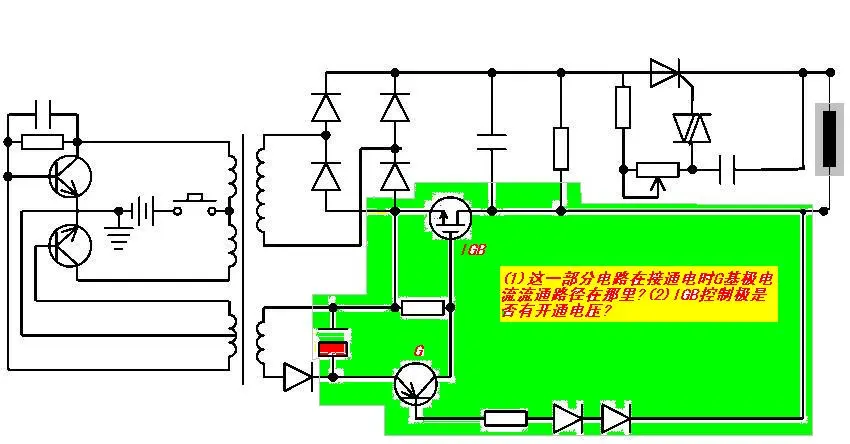

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3525911255997435.jpg');}" onmousewheel="return imgzoom(this);">

頂一個!
