空載很好,帶40W負載時,3205關斷,電壓上升后有震蕩,沒有發熱.帶200W負載時,3205關斷,電壓上升后震蕩劇烈.發熱量很大.而且其中一邊的3205做不到0電壓開啟,另一邊0電壓開啟.各位大俠幫忙分析一下是變壓器的原因還是輸出端續流電感的原因?工作頻率156KHz.晚上上傳波形圖.
KA3525+IRF3205 開環逆變器
全開環無反饋,輸入11-15v,輸出300~450v.DC-DC 隔離電路,3525推挽驅動.
空載很好,帶40W負載時,3205關斷,電壓上升后有震蕩,沒有發熱.帶200W負載時,3205關斷,電壓上升后震蕩劇烈.發熱量很大.而且其中一邊的3205做不到0電壓開啟,另一邊0電壓開啟.各位大俠幫忙分析一下是變壓器的原因還是輸出端續流電感的原因?工作頻率156KHz.晚上上傳波形圖.
空載很好,帶40W負載時,3205關斷,電壓上升后有震蕩,沒有發熱.帶200W負載時,3205關斷,電壓上升后震蕩劇烈.發熱量很大.而且其中一邊的3205做不到0電壓開啟,另一邊0電壓開啟.各位大俠幫忙分析一下是變壓器的原因還是輸出端續流電感的原因?工作頻率156KHz.晚上上傳波形圖.
全部回復(20)
正序查看
倒序查看
@p6564171
謝謝xzszrs,但是續流電感不是能讓管子工作在0電壓開通模式嗎?晚上取消續流電感和降低頻率再試試.
這里的續流電感就相當于BUCK里那個LC濾波的L,在閉環時MOS導通的時,負載需要的電壓小于次級的峰值,這個壓差就靠續流電感儲存了,MOS截止時,續流電感儲存的能量通過續流二極管釋放給負載.在開環時,這個壓差為0,就無需續流電感了.
0
回復
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3645341256380184.jpg');}" onmousewheel="return imgzoom(this);">
空載波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3645341256380194.jpg');}" onmousewheel="return imgzoom(this);">

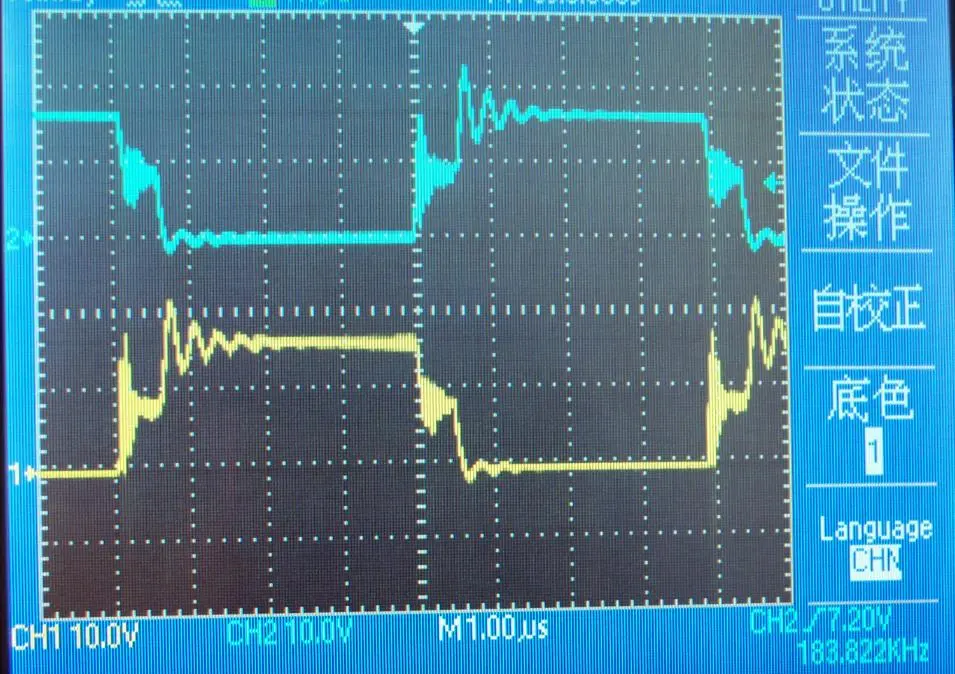

大約40W負載
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3645341256380203.jpg');}" onmousewheel="return imgzoom(this);">

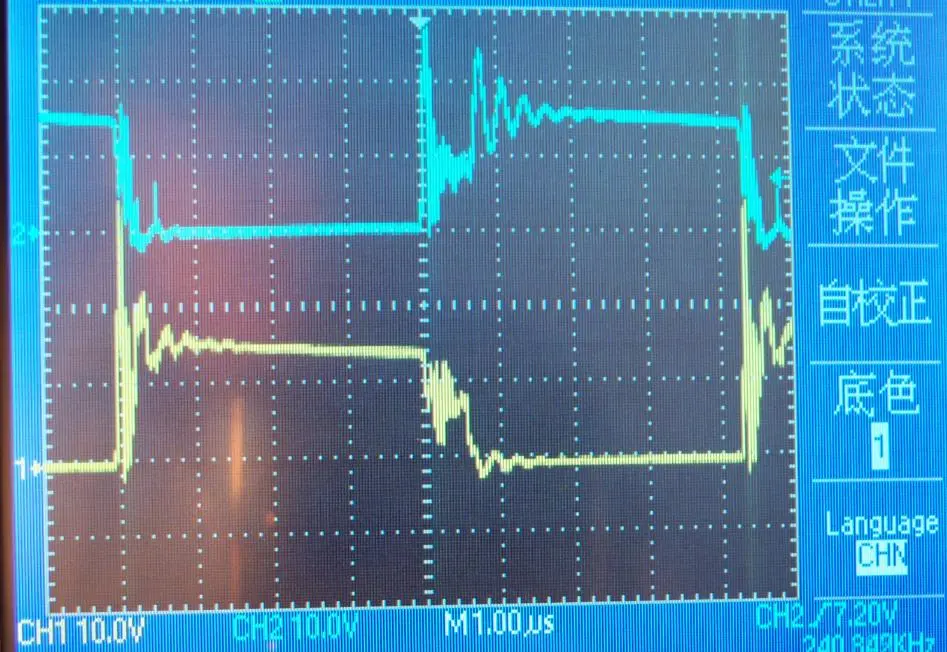

大約200W負載
是2個3205 D級的波形,電源電壓8.4V.
0
回復
@p6564171
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3645341256380184.jpg');}"onmousewheel="returnimgzoom(this);">空載波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3645341256380194.jpg');}"onmousewheel="returnimgzoom(this);">大約40W負載[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3645341256380203.jpg');}"onmousewheel="returnimgzoom(this);">大約200W負載是2個3205D級的波形,電源電壓8.4V.
我的JJ 和你的波形一樣,不過我的3205不熱,200W燈持續20分鐘溫度也就是40度左右,變壓器冰涼
變壓器我搞了4個了,波形都一樣驅動電路我也搞了3個方案了,也不行,RCD吸收不起作用,我也不知道怎么搞了
變壓器我搞了4個了,波形都一樣驅動電路我也搞了3個方案了,也不行,RCD吸收不起作用,我也不知道怎么搞了
0
回復
@p6564171
帶200W負載時,其中一個3205的G和D極波形(黃色的是G):基本上還能看出0電壓開通,但是開通之前的波形太爛了.那時另一個管子正在進行0電壓關閉,影響到這邊的開通了.
波形圖忘了,趕緊補
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3645341256558052.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3645341256558052.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@p6564171
波形圖忘了,趕緊補[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3645341256558052.jpg');}"onmousewheel="returnimgzoom(this);">
加了一個小型的散熱片,溫度好像穩定了,波形還是很差.近幾天測試一下效率.各位兄弟給個意見,如何能夠讓推挽電路穩定地工作在0電壓模式?
