前級電路很簡單,就一個8腳集成塊和幾個電阻、電容.但是那個集成塊字被抹掉了看不到.所以無法判斷原因.該集成塊5、6、7、8短接連在主線圈的一頭(另一頭連300V);1、2短接接300V地;3腳接光電耦合管;4腳輔助線圈和接光電耦合管另一腳.
請問這個集成塊是什么型號的?
外形大致如圖(內部圖暫時無法上傳)
12V充電器壞了
今天我的12V充電器壞了,故障現象是無輸出.打開測了一下:300V正常,次級無電壓、LED燈滅(應該是輸出指示).用萬用表點點前級某個地方LED燈就亮了,也就有輸出了.但是關了電源再開又不行了.初步判斷是前級不起振?

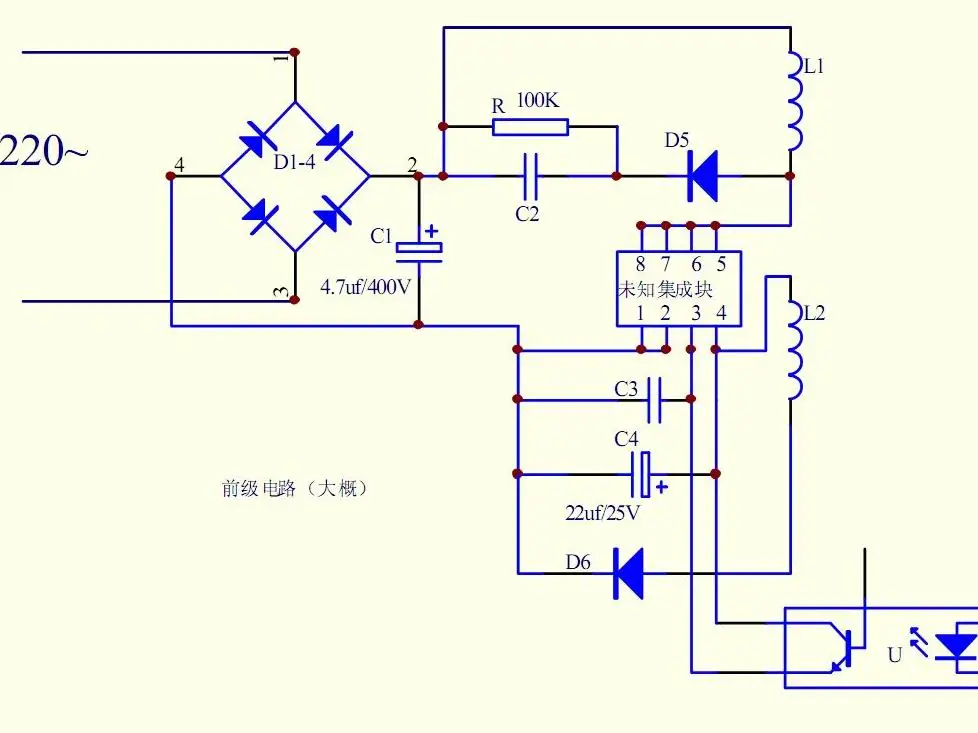

前級電路很簡單,就一個8腳集成塊和幾個電阻、電容.但是那個集成塊字被抹掉了看不到.所以無法判斷原因.該集成塊5、6、7、8短接連在主線圈的一頭(另一頭連300V);1、2短接接300V地;3腳接光電耦合管;4腳輔助線圈和接光電耦合管另一腳.
請問這個集成塊是什么型號的?
外形大致如圖(內部圖暫時無法上傳)
前級電路很簡單,就一個8腳集成塊和幾個電阻、電容.但是那個集成塊字被抹掉了看不到.所以無法判斷原因.該集成塊5、6、7、8短接連在主線圈的一頭(另一頭連300V);1、2短接接300V地;3腳接光電耦合管;4腳輔助線圈和接光電耦合管另一腳.
請問這個集成塊是什么型號的?
外形大致如圖(內部圖暫時無法上傳)
全部回復(5)
正序查看
倒序查看
@lrx924

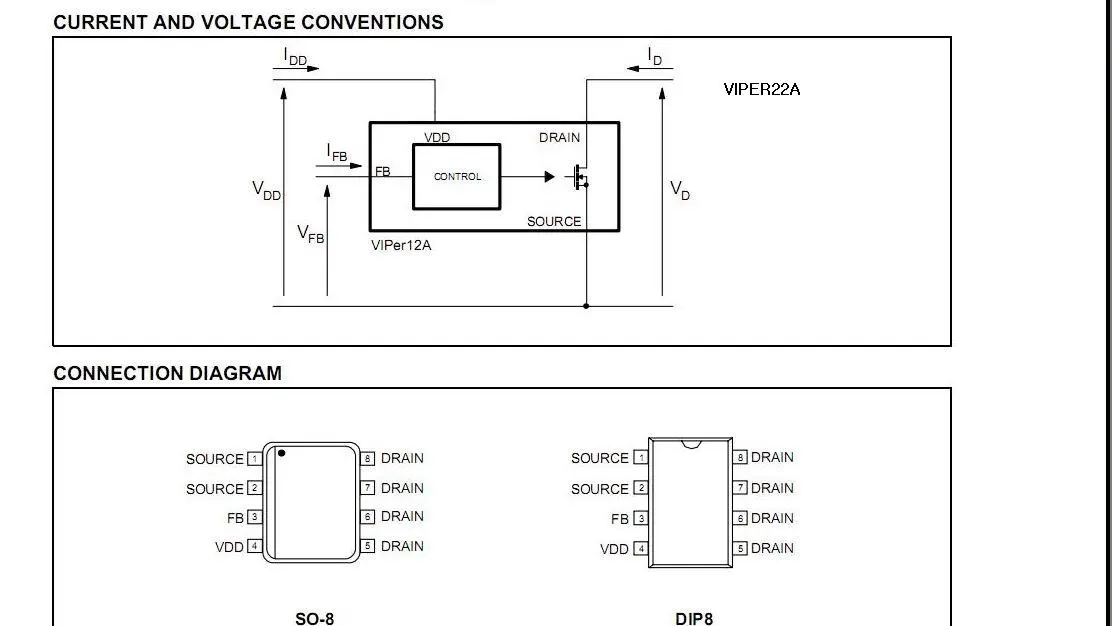

VIPER22

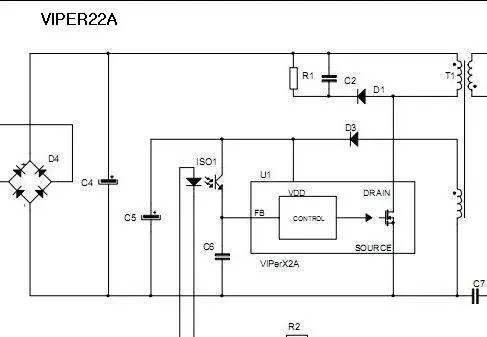

的確是的!模擬了個圖對比一下應該不錯.謝謝!
