一般不允許,個別的可以超出0.5V左右.還有的必須低于幾伏.

那超過了會出現什么問題呢?

可以,但是輸入信號的地線不能和運放的供電電源的地線共地,這就是差分電路經常被用于信號隔離用.比如高電壓大電流主回路中分流器上的電壓信號的采集.

  你這是TTL電路的要求.運放可以超過.

輸入信號的地線不能和運放的供電電源的地線共地的 話,那采集的電壓信號就是兩端電壓差?是不是這么理解?

是不是運放的共模抑制比使輸入信號(為同反相電壓差)能正常工作?

  輸入信號的地線可以和運放的供電電源的地線共地,但這樣就成了單端輸入(另一個輸入端接地),沒有共模抑制.
  我說的可以超過是不會燒壞,但不能正常工作.

普通運放是這樣的,可是差分電路和儀器放大器電路都具有高的共模抑制比,這樣的 話輸入的共模信號不就比差分信號大的多,而且還能后級放大的么?比如心電圖的輸入信號,

  輸入信號大于等于電源電壓時輸入管飽和,無放大.

你理解的差不多,就是采集兩端電壓差.但是一般來說不要在差分級進行比例放縮,最好是在后級進行放大.

老兄,我懷疑你有沒有用過差分電路?

哦,為什么?是不是先加一級跟隨,然后在差分?不過我這么想好象不對,因?yàn)楦S器輸入就有共摸信號了.你的是什么思路?

那樣也可以.一般都先隔離后放大.你可以道“電子之城”那個網站去下載一些有關運算放大器的書籍看看,然后用PROTEL或MULTISIM等仿真軟件進行仿真,再然后搭電路做做試驗.只有自己動手去做才能體會.

  說清楚點,請指出哪兒不對.

我想取出感性負載兩端的電壓,已經試了好多方法,變壓器和線性光耦都試過,效果都不怎么樣,你說的隔離還有什么辦法?

你說的感性負載兩端電壓幅值是多少?如果你的負載兩端電壓比較高的話,可以用霍爾傳感器試試,但是成本相對要高一點.

還有你所使用的差分電路中的運放是什么型號的?線性光耦你是怎么使用的?能把你的電路貼出來嗎?

是用電壓霍爾?我負載兩端有100多V,差分電路用TL084的,線性光偶用搬HCNR200的應用電路的,估計這個電路也不容許高共模電壓,圖下次來傳,現再身邊沒有

  你要取的是什么信號?負載兩端電壓變化多大?是要測負載兩端大的變化還是100多V基礎上的微小變化?電壓變化的速率?

我要取負載兩端電壓,因?yàn)橛袝r候負載會變化,最終還是要負載電流的,負載為橋式電路負載,提供直流電壓100V,有什么好建議?

  你要的是電流測負載電壓干什么?

就是不用電流傳感器了,就用電壓來間接測電流的阿

  負載會變化,說明阻抗會變化,這時測負載兩端電壓能算出電流來?就象不知電阻值,只知電阻兩端電壓能算出電流?
  要想知道電流串一只小阻值電阻采樣不就行了?

用采樣電阻采樣的 話也要差分電路吧,這時候也要處理共模電壓的啊?

  采樣電阻接在地和負載之間.

不過對我的電路結構不行哦,我用的是全橋電路的,電阻怎么接法?

  請給個圖,說明要測哪部分的電流.
   或者用霍爾電流傳感器.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1131669666.gif');}" onmousewheel="return imgzoom(this);">

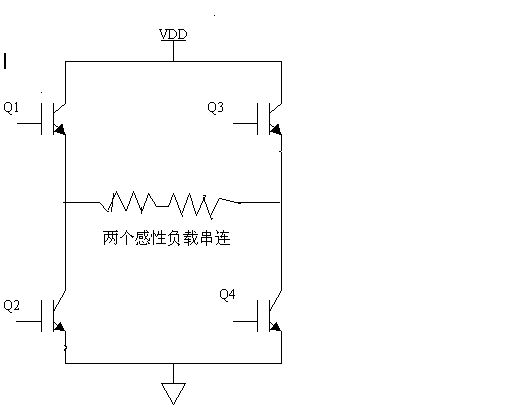

就是要測圖中的兩個感性負載兩端的電壓,請問你覺得采樣電阻如何接?

  測電流可以用霍爾電流傳感器,輸入和輸出是隔離的.

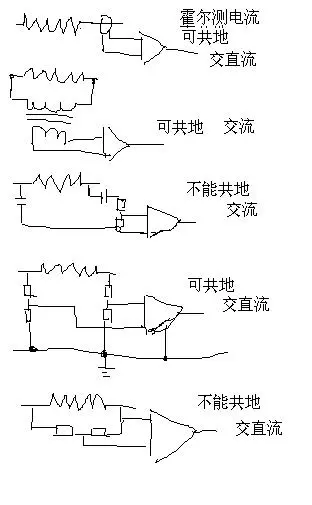

  測交流電壓用變壓器或電容隔離,(300V)后面要用電阻分壓.電容隔離的后級放大器也不能共地.
  直流電壓直接用電阻分壓后用與前面不共地的放大電路放大,電壓夠時也可用一比一的運放擴大電流,交流電壓也可.如果放大后還要控制前面的電路可用光耦隔離.
  如果只是要看到電壓電流數值直接用表測.
