急急急?。?！求教U型線圈發熱的問題

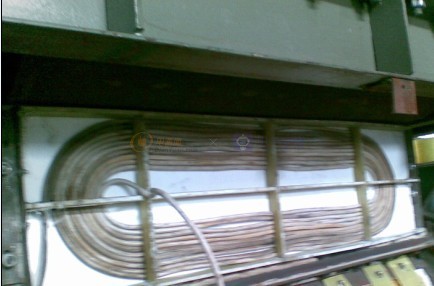

大家好，我這個平面線圈發熱的厲害 5kw的板子用的10mm2的線，線圈發熱 超過了100度了，電感在70uh 左右，求大師解決線圈發熱的問題，發表下看 法
全部回復(15)
正序查看
倒序查看
2010-04-07 19:03
自己坐個沙發
0
回復
2010-04-07 19:04
@renyuming5924
自己坐個沙發
本人QQ：896539326 謝謝
0
回復
power998
LV.4
4
2010-04-07 19:13

你固定線圈的架子一定是金屬的,要發熱的.不要用金屬架固定線圈.

0
回復
2010-04-07 19:25
@power998
你固定線圈的架子一定是金屬的,要發熱的.不要用金屬架固定線圈.
外面的這個架子是厚的絕緣板 兩邊是鐵 但是離線圈較遠，應該沒多大影響的，是否頂部的鐵板對線圈有影響，還是線圈繞制有問題呢？
0
回復
igbtsy
LV.9
6
2010-04-08 08:09
@renyuming5924
外面的這個架子是厚的絕緣板兩邊是鐵但是離線圈較遠，應該沒多大影響的，是否頂部的鐵板對線圈有影響，還是線圈繞制有問題呢？

樓主大概是用的半橋電路，從圖中看，5KW線圈的阻抗與主機應當是不匹配的，先解決阻抗匹配問題。別人無法告訴你正確數據，只能自己反復試驗得出經驗數據。


另外高溫線沒有必要用10平方的。

0
回復
qq3890
LV.5
7
2010-04-08 09:02

www.56.com/u38/v_NTA3NjU2NDM.html


水料機40kw客戶要求溫度460度，電感220，保溫層20毫米，升溫460度電感測量290線圈溫度75度


0
回復
sdxtm
LV.3
8
2010-04-08 09:48
@qq3890
www.56.com/u38/v_NTA3NjU2NDM.html     水料機40kw客戶要求溫度460度，電感220，保溫層20毫米，升溫460度電感測量290線圈溫度75度

相同的線圈，采用不同的控制板的溫度有差別


用半橋及單管的也有差別

0
回復
2010-04-09 15:28
@igbtsy
樓主大概是用的半橋電路，從圖中看，5KW線圈的阻抗與主機應當是不匹配的，先解決阻抗匹配問題。別人無法告訴你正確數據，只能自己反復試驗得出經驗數據。另外高溫線沒有必要用10平方的。
求解 怎么樣 解決線圈的阻抗問題？我的QQ：896539326
0
回復
igbtsy
LV.9
10
2010-04-10 08:32
@renyuming5924
求解怎么樣解決線圈的阻抗問題？我的QQ：896539326

這是2004年自制的5KW凹形鍋炒鍋線圈，配肖特300微晶玻璃，半橋電路，線圈沒有風機風泠，自然冷卻，線圈溫升不大。這些線圈都是經過多次試驗使用后拍的照片，如果溫升高的話線圈的顏色要變了。


與你的5KW線圈對比一下，就該知道了，當然最佳的匹配還與主機的電路參數有關，實在沒有頭緒的話，用變壓器匹配一下，一切都清楚了。







0
回復
igbtsy
LV.9
11
2010-04-10 08:40
@igbtsy
這是2004年自制的5KW凹形鍋炒鍋線圈，配肖特300微晶玻璃，半橋電路，線圈沒有風機風泠，自然冷卻，線圈溫升不大。這些線圈都是經過多次試驗使用后拍的照片，如果溫升高的話線圈的顏色要變了。與你的5KW線圈對比一下，就該知道了，當然最佳的匹配還與主機的電路參數有關，實在沒有頭緒的話，用變壓器匹配一下，一切都清楚了。
《有單個文件大小限制》 數碼相機的 照片發不出?。?/div>
0
回復
igbtsy
LV.9
12
2010-04-10 10:00
@igbtsy
《有單個文件大小限制》 數碼相機的照片發不出??！

換張容量小一點的照片試試看




0
回復
igbtsy
LV.9
13
2010-04-10 10:07
@igbtsy
換張容量小一點的照片試試看[圖片]

0
回復
ayong168
LV.5
14
2010-04-10 10:58
@igbtsy
[圖片]
你這線圈繞制不錯，與合適弧度的鍋具配合應該漏感漏磁都很小，效率比較高，不像有些廚具廠的稀稀拉拉不懂亂搞
0
回復
igbtsy
LV.9
15
2010-04-10 11:30
@ayong168
你這線圈繞制不錯，與合適弧度的鍋具配合應該漏感漏磁都很小，效率比較高，不像有些廚具廠的稀稀拉拉不懂亂搞

說得對，好多成品線圈都是稀稀拉拉的。大都是不懂的人亂抄別人的東西。線圈底部還經常燒焦，因此得出了線圈非要風冷的概念。


如果認為要跟別人（大公司）學一定要加風冷的話，可以看看老外的，他們的5KW、8KW炒鍋線圈也沒有風冷。在列車餐車上還經常油炸操作呢。


順便貼個2005年做的12KW電磁飯箱線圈出來。試制用線圈，不講究好看，沒有風冷，沒有托架之類的，僅有耐高溫膠固定。線圈密繞，鍋底發熱均勻，飯不糊，燒的飯的口感介于電飯鍋燒的飯與蒸飯的效果之間。




0
回復
igbtsy
LV.9
16
2010-04-10 11:34
@igbtsy
說得對，好多成品線圈都是稀稀拉拉的。大都是不懂的人亂抄別人的東西。線圈底部還經常燒焦，因此得出了線圈非要風冷的概念。如果認為要跟別人（大公司）學一定要加風冷的話，可以看看老外的，他們的5KW、8KW炒鍋線圈也沒有風冷。在列車餐車上還經常油炸操作呢。順便貼個2005年做的12KW電磁飯箱線圈出來。試制用線圈，不講究好看，沒有風冷，沒有托架之類的，僅有耐高溫膠固定。線圈密繞，鍋底發熱均勻，飯不糊，燒的飯的口感介于電飯鍋燒的飯與蒸飯的效果之間。[圖片]
36公斤大米50分鐘一次性完成。
