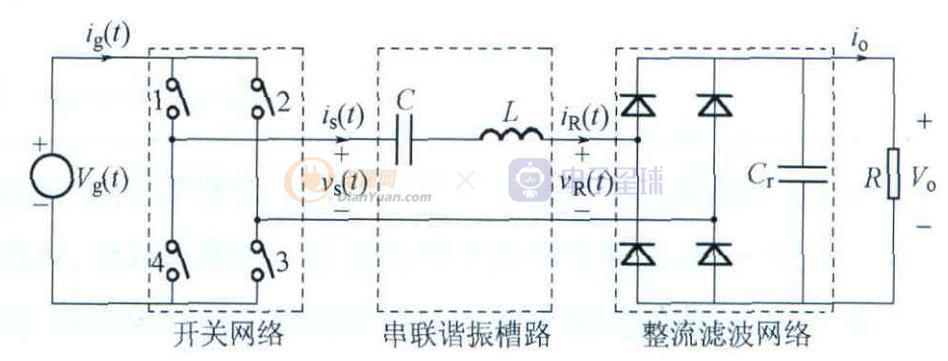

【附圖】為什么串聯諧振全橋一般不工作在ZCS，即開關頻率=諧振頻率時
看了很多文章，都是在講ZVS。很奇怪，為什么這種電路不讓開關頻率等于諧振頻率，即開通和關斷都是ZCS?。?a title="點擊看大圖" target="_blank">
全部回復(5)
正序查看
倒序查看
如果深入去體會整個電路運作情形，應該可以理解所謂ZVS跟ZCS其實是同時存在的。只是要界定真正V=0(ZVS)或是I=0(ZCS)才切換是不可能的，因?yàn)榭刂艻C並沒有真正去檢查這些信號，只是靠調整DEAD TIME來完成。以上提供參考。
全橋 SR時序說明
全橋 SR時序說明 0
回復
@160217
完全諧振只是一種特殊的負載條件，比如說最低輸入電壓+滿載的情形把頻率定在諧振點，那么當輸入電壓升高，或者負載變化的時候，或者輸出電壓變化的時候，就沒辦法把頻率保持在諧振點了，必須升高頻率，或者移相，目的相同，都是使回路感性增加。因此，考慮ZVS比較具有普遍意義。
對于變頻控制升高頻率時可以使回路感性增加，但對移相控制，完全諧振時開關頻率等于諧振頻率，不會使回路感性增加電路仍是阻性，所以不可能實現滯后臂的ZVS，你的說法有問題吧？
0
回復
