ka3525怎么穩壓

在這圖上怎么加穩壓電路?

全部回復(19)

只看樓主

正序查看

倒序查看

大漠雄鷹

LV.4

2010-11-05 20:54

高手不知都到哪去了，可惜我不會。

回復

flyahead

LV.5

2010-11-05 21:07

這個圖里已經有閉環了，用的是線性光耦

回復

751888020

LV.1

2010-11-06 17:15

@flyahead

這個圖里已經有閉環了，用的是線性光耦

那是過流的

回復

loudianxin

LV.7

2010-11-07 21:06

@751888020

那是過流的

怎么門高手上我也想知道

回復

flyahead

LV.5

2010-11-08 10:29

@loudianxin

怎么門高手上我也想知道

我認為應該把反饋信號進行PI調節后接到3525的9腳上

回復

wang_hu_hi

LV.2

2010-11-08 21:25

@flyahead

我認為應該把反饋信號進行PI調節后接到3525的9腳上

我感覺是逆變電路的一部分DC/DC升壓電路，穩壓可能在DC/AC部分，正選波逆變電源

回復

751888020

LV.1

2010-11-09 11:45

@wang_hu_hi

我感覺是逆變電路的一部分DC/DC升壓電路，穩壓可能在DC/AC部分，正選波逆變電源

高手還沒來啊

回復

loudianxin

LV.7

2010-11-11 17:39

@751888020

高手還沒來啊

回復

loudianxin

LV.7

2010-11-11 17:40

@loudianxin

[圖片]

看看這個可以嗎可以的話給我說一下

回復

751888020

LV.1

2010-11-15 18:15

@loudianxin

看看這個可以嗎可以的話給我說一下

試試看謝謝了

回復

loudianxin

LV.7

2010-11-15 18:19

@751888020

試試看謝謝了

好的話說一聲還有這個圖看下如何

回復

641991062

LV.1

2010-12-03 22:20

@loudianxin

好的話說一聲還有這個圖看下如何[圖片]

在輸出電壓上加分壓電阻取樣加在腳1試一下

回復

蕭山老壽

2010-12-04 20:29

@641991062

在輸出電壓上加分壓電阻取樣加在腳1試一下

大致就是這樣的，可以在輸出端接分壓電阻，視電壓高低來確定電阻的大小，如輸出為DC300V的話，分壓電阻大約要300K-400K左右。按一樓的圖，3525的2腳電壓約為2.5V。這時，用一個電位器，中心頭接3525的1腳，電位一端接在反饋回來的分壓電阻上，別一端接地，這時，調電位器使1腳電壓也在2.5V左右，就可以改變PWM的脈寬，達到調壓穩壓的目的。

回復

loudianxin

LV.7

2010-12-05 18:58

@蕭山老壽

回復

loudianxin

LV.7

2010-12-05 19:02

@loudianxin

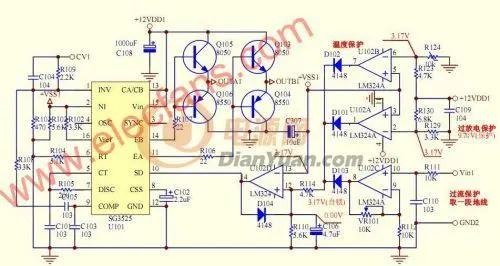

[圖片]

這個圖我做了下可是過流部分不是很好在不接互感時都有2.99V輸出過溫和過放電部分不接兩個4148輸出可以接了以后就有1.99V輸出請問老壽這是為什么是板子沒做好嗎應該檢查哪里

回復

蕭山老壽

2010-12-05 20:22

@loudianxin

上面的欠壓和過溫部分，我看就是二個普通的電壓比較器，按理說是應該能工作的，只在工作點計算好。二個4148應該是做和后級的隔離用的，你說有1.99V的電壓，我估計是后級來的電壓。下面過流部分設計得太復雜，令人看不明白，好象是過流時，U2A輸出置高；再是U2B輸出置高；再是Q1導通;接著是Q2導通，關斷3525的10腳。哈哈，不知對不對？其實，不用弄得這么復雜，用一個比較器就夠了。還有，一般的互感器的次級要并接一個低阻的電阻，如100-300R，才能工作。
