電感帶載不行？

增加一下負載電阻看看波形的變化

電路工作溫度125度嗎?

你覺得有什么不妥嗎？空載，因為高端的驅動的電源是需要自舉的，因為空載時沒有續流電流流過續流二極管，所以自舉失敗，導致驅動也失敗。

125攝氏度啊，這么高，什么應用環境？

一般的電阻到125攝氏度，其功率降額都為0了，一般半導體結溫在155到175，你這功率也有一些，所有器件熱應力是否足夠？都采用了特殊器件選型么

   我也正要做一個這樣的電源，但我認為，不要用這種自舉驅動，事太多，用個小變壓器省心。空載的時候驅動不好。

圖上的MOS畫反了

師長  照你這么我說我這個電路只能在額定負載下才能用嗎？  天哪 高溫電源好難做啊  光耦沒得高溫的呀 ~~ 他們說的加隔離變壓器驅動的話 體積太大了呀  我電路板尺寸 是25mm × 150mm（寬x長）  要放這么多器件 真的有點飽和了  我現在連后面濾波的溫度達到125°的直插電容都買不到。。。。。。

125攝氏度溫度太高了，電容電阻溫度降額不考慮，可靠性非常低，而且溫漂厲害。

我選的是精度為0.1%的金屬膜電阻  在125°條件下 我將計算出漂移的阻值是否在可接受的范圍即可了  主要就是那個反饋電阻需要精確點 其它到不怕            最怕就是你們說的電阻功率會掉到0 ？？？？

團長幫幫忙先。。。師弟最近內牛滿面了哦

今天早上再次做實驗

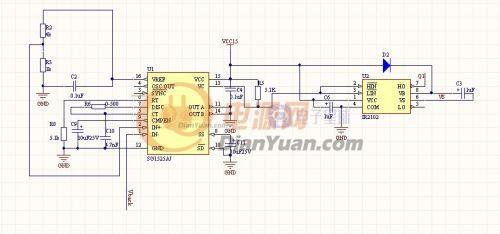

條件：（1）空載（2）輸入直流Vdc=61.3V ；輸入電流I=0.001A，SG1525參考電壓Vref=1.14V；反饋電壓Vback=0.343V；以下是各路波形，非常全 ，希望大家一起分析下。

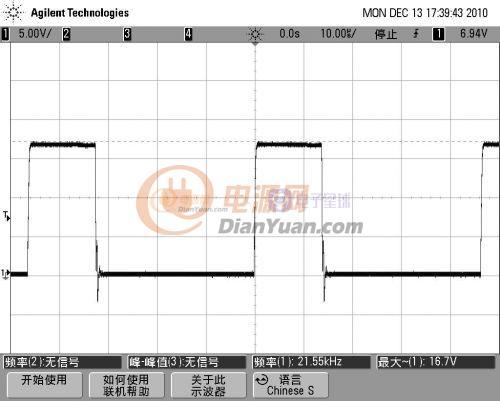

首先看看SG1525的13腳輸出，

其次看看IR2102高端輸出（HO-VS），其波形很亂，沒有規律，再看低端輸出L0，是SG1525輸出信號取反，波形較好，我是用高端信號驅動MOSFET的，前面說過。

IR2102低端輸出：

再看開關管540D 端電壓波形： 恒高

用萬用表打輸出電壓Vout=12.47V

從實驗來看  ，空載沒有實現48V穩壓。。。。。

而且我發現 開關管端電壓48.7加上輸出電壓12.47恰好就是輸入電壓，我想問的是開關管難道沒有完全關斷嗎？

下次我準備做帶載的試驗看看，我想，要是能用IR2102下端LO的信號就好了啊，但是mosfet開關管GS的參考地是個問題啊，，，，求各位幫忙分析看看 我做BUCK也是沒多久。 其中電感的計算是按照《開關電源設計》王志強譯本來計算的，≥650uh即可。

估計還是高端的驅動電源沒建立起來，你可以測量C3的電壓，應該是在IC的啟動閥值左右變動。簡單點，就是在輸出端加假負載，同時加大輸出電感。

如果靜態功耗沒多少要求的話，建議用IR2184的互補驅動來構成同步BUCK，這樣高端的自舉供電就不隨負載變化了。

MOS管應該是在開關狀態的，只是輸出沒有負載，輸出電壓就不會下降，而且輸入與輸出共地，所以看不出來。

建議你去測試驅動電壓（MOS管柵極電壓）的波形，看自舉成功沒有。

師長。。。加假負載怎么加啊  我做48V時 采樣時 加了470K和10k的電阻  這個算不算假負載呢。。。。嗯  電感我加大再試一試這個不難 ，還有 就是你說用2184來構成同步驅動 我不是很懂呀  下邊那路LO也要用起來嗎 還是？   還有個問題，我剛剛看了2184的PDF，發現時序圖 HO和輸入是同向的 ，閉環反饋時，輸出電壓降低 我需要增大占空比 可是SG1525是占空比變小  需要反向一下再加到MOFET上。。。。

對了 那個電壓我測了  只有3V左右

我和同學商量下 想了想 有點異想天開  就是干脆把開關管放到下支路來 如下如所示

然后驅動呢 干脆就用2102輸出的下路  如圖Q1所示

但是這個電路我覺得 開光管開通的時候 倒好說 關鍵是關斷的時候  如下圖

右邊的包括48V的“地”好像沒有了   不知道這個電路行得通不 大家做過沒有  有什么經驗沒  小弟內牛滿面的等你們，，，，，..............

你可以試試加個一兩瓦的負載看看效果

48*48/2W=1152

輸出端并一個1K/5W的電阻。

同步BUCK，你自己搜索資料吧。

嗯  好的 我再去看看同步BUCK

此外下面是我昨天帶載下做的實驗  負載為15歐姆（許多功率電阻串并聯得到）

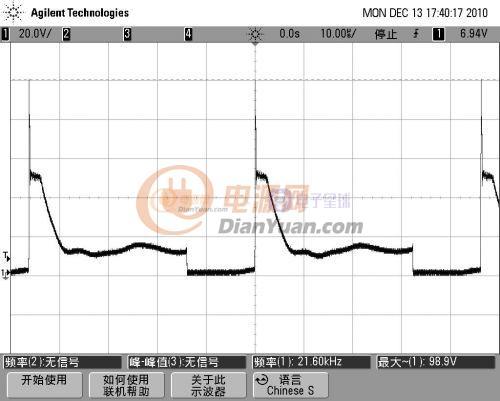

輸入電壓為50V左右  紅色為開關管電壓波形 綠色為驅動波形  DS兩端尖峰很大

我是直接上50V的  導致主電路的104（瓷片電容）起火燒掉  我覺得很奇怪  如果電容不耐壓  之前空載的時候就沒事呀 ，，，，

還有 麻煩師長看看下邊那個把開關管移到下支路那個電路行得通嗎。。。。。

開關管可以放下面，我做過，不過我的電感是放下面的

這個結構MOS兩端的尖峰電壓會高些

這個同步BUCK我已經實現了

另外，你知道全橋逆變DC-AC 如果做過流保護嗎 ？  我用的IR2103驅動四個管子  現在我想過流的時候，只關斷上面兩路管子 請問怎么實現呢

在你的建議下 我實現了同步BUCK 效果很好

另外，想請教你個問題 你知道全橋逆變DC-AC 如果做過流保護嗎 ？  我用的IR2103驅動四個管子  我現在的控制思路是 過流的時候，只關斷上面兩路管子，也想到過用CD系列的邏輯門，但感覺這樣的話 上下管子驅動能力不一樣了 不怎么好，第二個方法也想到過用模擬開關MAX312，但是一上電波形就亂，現在困在這里不能往前走了 ，希望師長指導下師弟啊。。。。。。謝謝 祝元旦快樂~~
