各位兄弟,請教目前你們對溫升的測試調教及要求規格是怎樣?
我現在有個客戶要求小空間55度的環境溫度,零件溫度不超過95度.
現在在90V輸入是溫升怎么也過不了.(最好也差不多快100度了)
我用的是半橋,我的同事用不對稱半橋+協振開發的一個案子會好些,但是還是會超過95度.(要量產的話,一通率實在太低了)
不知道各位有何高招?
我很多客戶其實只要求工作溫度45度的,這個規格真是恐怖.
32"液晶電視內置電源溫升問題
全部回復(19)
正序查看
倒序查看

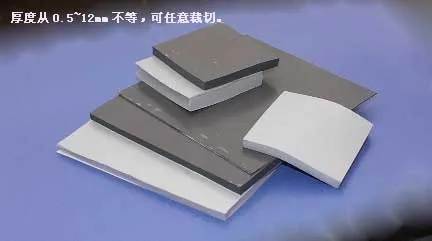

用軟性硅膠絕緣導熱墊,填充線路板和鋁板外殼縫隙,加快導熱效果,您可以試試,我將免費為您提供技術和樣板服務!謝謝!
深圳敖川/秦先生 13924669738 0755-81794130
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1159406150.jpg');}" onmousewheel="return imgzoom(this);">
深圳敖川/秦先生 13924669738 0755-81794130
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1159406150.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@西門吹雪
你們的PFC是用的什么IC,在低壓好像就是PFC很熱.L6598要多少錢一個呀,我也想要用他,但是不知道他要多少錢一顆?
需要解決溫升,請選擇CREE的SiC的肖特基二極管!
本公司代理的CREE產品,是由政府出資的,開發的產品SiC材料提供給美國軍方,同時近幾年也買給Osram,英飛凌,ROHM等本導體廠家.可以用來生產LED,RF,LIGHTING, power Switching等,近幾年現在我們的一些產品也可以轉為民品在市場上銷售,并得到廣大知名電源的廠家的關注,本公司可以為廣大大功率電源廠家提供在300V下的20A和10A,在600V的1A,2A,4A,6A,10A和20A,在1200V下的5A,10A,20A 的肖特基二極管,在附件中有肖特基二極管的選擇相關資料供大家參考.
由于SiC的勢壘為3.3EV,Si的勢壘為1.1EV,這是SiC和Si本身特性的差異．這種特性導致他們的物理特性不一樣,如SiC的導電率是Si的3倍,致使能承受更大的電流,能帶隙是Si的3倍,致使能承受更高的溫度;10倍于Si的潰崩電壓,在相同的電壓時,有更低的內阻,更快的響應速度．1160660508.pdf 回復第10帖 編輯 好評 差評
colinzhou0504: 第11帖 [今天 22:36] 一
由于這些特點,加上肖特基本身的特性,是單極性的N極．故在高溫,高壓時都保持良好的電氣特性．致使它更適合在高壓高溫的條件下使用,如大功率的電路中PFC的電路中,有人認為SiC的價格高,實際上并不是這樣,首先,他可以用來代替大電流的快恢復二極管,如CSD010600的1A的SiC在200W中可以代替8A/600vSi-3產品.由于肖特基本身的特性,可以增加電路的頻率,減少開關損耗,由于高能帶隙,能降低系統的溫度,能夠減少磁環的磁通量,減少電容值,降低Mosfet的負載,減少電路的EMI,使電路更容易的通過EMI測試．減小PCB的面積．基于以上優點,現在已經為最大的電源廠家臺達,TYCO等單位使用,應用于200W以上的電路尤為明顯,降低了系統的溫度20~40度,功耗,成本．
如須更多的了解和服務,請與我聯系:周祥林 13817906430 colinzhou0504@126.com
同時我們還代理SUPERTEX/OSRAM/SSC的產品,涉及LED驅動,LED,IR,LASER,OLED的產品．
本公司代理的CREE產品,是由政府出資的,開發的產品SiC材料提供給美國軍方,同時近幾年也買給Osram,英飛凌,ROHM等本導體廠家.可以用來生產LED,RF,LIGHTING, power Switching等,近幾年現在我們的一些產品也可以轉為民品在市場上銷售,并得到廣大知名電源的廠家的關注,本公司可以為廣大大功率電源廠家提供在300V下的20A和10A,在600V的1A,2A,4A,6A,10A和20A,在1200V下的5A,10A,20A 的肖特基二極管,在附件中有肖特基二極管的選擇相關資料供大家參考.
由于SiC的勢壘為3.3EV,Si的勢壘為1.1EV,這是SiC和Si本身特性的差異．這種特性導致他們的物理特性不一樣,如SiC的導電率是Si的3倍,致使能承受更大的電流,能帶隙是Si的3倍,致使能承受更高的溫度;10倍于Si的潰崩電壓,在相同的電壓時,有更低的內阻,更快的響應速度．1160660508.pdf 回復第10帖 編輯 好評 差評
colinzhou0504: 第11帖 [今天 22:36] 一
由于這些特點,加上肖特基本身的特性,是單極性的N極．故在高溫,高壓時都保持良好的電氣特性．致使它更適合在高壓高溫的條件下使用,如大功率的電路中PFC的電路中,有人認為SiC的價格高,實際上并不是這樣,首先,他可以用來代替大電流的快恢復二極管,如CSD010600的1A的SiC在200W中可以代替8A/600vSi-3產品.由于肖特基本身的特性,可以增加電路的頻率,減少開關損耗,由于高能帶隙,能降低系統的溫度,能夠減少磁環的磁通量,減少電容值,降低Mosfet的負載,減少電路的EMI,使電路更容易的通過EMI測試．減小PCB的面積．基于以上優點,現在已經為最大的電源廠家臺達,TYCO等單位使用,應用于200W以上的電路尤為明顯,降低了系統的溫度20~40度,功耗,成本．
如須更多的了解和服務,請與我聯系:周祥林 13817906430 colinzhou0504@126.com
同時我們還代理SUPERTEX/OSRAM/SSC的產品,涉及LED驅動,LED,IR,LASER,OLED的產品．
