幫我分析一下反激波形為何如此??！急

 我最近調試600W反激，功率加到500W，開通波形感覺不好，但是一直找不到原因，希望路過的大哥幫我分析分析。小弟不慎感激......我的電壓輸入直流300-350V,輸出直流48-54V.反激式。我的手機：15896480610，QQ1363321029，全天等候...

因?yàn)槿珗D太大看不清，現把部分關鍵的截下來如下面所示：

這是驅動及開關管，D9前面是變壓器其中一個繞組供電。

這是電壓反饋部分，通過U2反饋到2842的2腳。不知道這部分有沒有問題，希望大師們指點一下，另外C31和R38是做什么用的??？



這是空載波形，感覺這波形就是毛刺和電壓抖動，一直找不到原因！

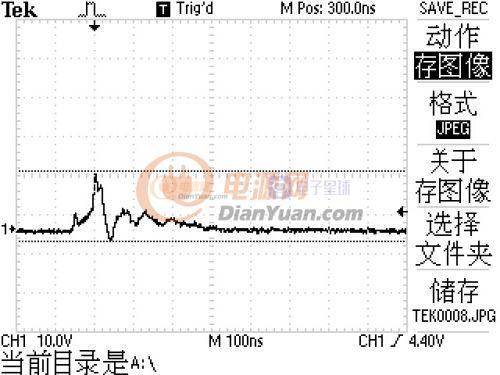

這是開通時波形，感覺電壓有一個跌落，不知什么原因造成的? 而且功率越大，這個跌落越大。

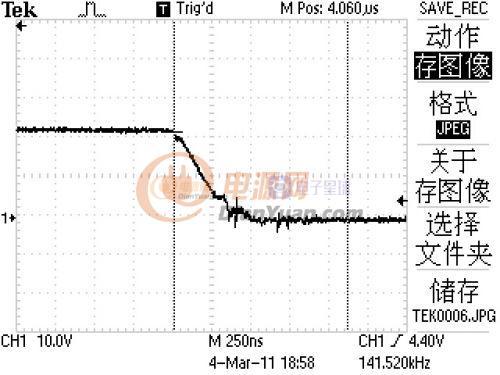

這是關斷時波形，感覺比開通好多了。

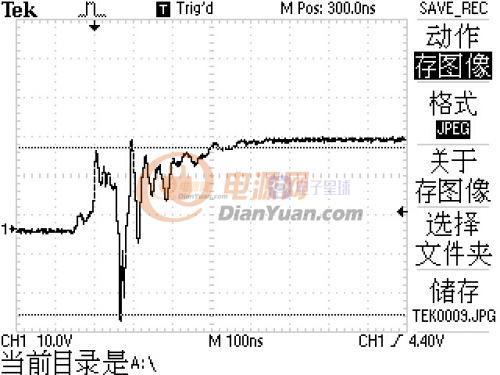

這張圖比上面的夸張多了，這個波形是我加載500W，并且在TL431的R與A之間加了一個2.5V的穩壓管，感覺開通時這個跌落更大了，虛線間的幅值有48V，昨天沒加穩壓管，大概有30多V,一會兒就燒管子了，所以今天看到這個，抓到波形就趕緊關機了.......

另外，不加這個穩壓管，輸出電壓掉5V左右，加了后只掉1V。空載輸出54V。



不用說此圖比上面的更夸張，幅值大概有55.2V，實在找不到原因了....希望好心人能幫幫忙，分析分析。



全部回復(27)
正序查看
倒序查看
hxzx
LV.6
2
2011-03-04 21:47

不明白600W為何用反擊??！

0
回復
閑人
LV.5
3
2011-03-04 22:25
@hxzx
不明白600W為何用反擊??！

是啊,這么大功率的反激還是第一次看到

0
回復
cheng111
LV.11
4
2011-03-05 00:11
是不是驅動能力不足了，輸出那么大的功率。輸出功率600W，怎么不使用半橋拓?fù)淠兀?/div>
0
回復
grtang
LV.7
5
2011-03-05 08:24
測試的問題，干擾的影響。IC用3843，供電電壓在10-15V就可以了。從波形來看，你的電壓超過20V了。另外驅動電阻要小些，比如1歐姆。從FQA13N80來看，是用的單端反激，這么大的功率最好用雙端反激。
0
回復
hk2007
LV.8
6
2011-03-05 10:57
驅動電壓下掉，彌勒效應問題。驅動能力明顯不足
0
回復
NATE007
LV.6
7
2011-03-05 16:38

老兄  加驅動吧   2842還沒那么大的本事

0
回復
2011-03-06 12:48
@grtang
測試的問題，干擾的影響。IC用3843，供電電壓在10-15V就可以了。從波形來看，你的電壓超過20V了。另外驅動電阻要小些，比如1歐姆。從FQA13N80來看，是用的單端反激，這么大的功率最好用雙端反激。

我試試看吧，用3843，周?chē)碾娐芬驳酶牧耍。?/p>

0
回復
2011-03-06 12:50
@hxzx
不明白600W為何用反擊?。?/span>
我還有一個400w的，也是用的反激，老板要600W的，因?yàn)椴幌敫碾娐妨?，就想在原?lái)的基礎上改改看行不行。所以就沿用了原來400W時的電路，把變壓器和其他功率器件加大了一點。
0
回復
xiaosong757
LV.2
10
2011-03-06 12:52
@NATE007
老兄 加驅動吧  2842還沒那么大的本事
那我改改驅動看看了，多謝各位寶貴的建議！小弟在此謝過了！
0
回復
liuhou
LV.9
11
2011-03-07 10:18
驅動能力不足..
0
回復
zhgr
LV.5
12
2011-03-07 15:48
@xiaosong757
那我改改驅動看看了，多謝各位寶貴的建議！小弟在此謝過了！[圖片]
芯片的供電最好加穩壓電路，輸出加圖騰柱增強驅動~
0
回復
xiaosong757
LV.2
13
2011-03-07 16:44
@zhgr
芯片的供電最好加穩壓電路，輸出加圖騰柱增強驅動~
今天非常感謝你的來電，晚上回去加圖騰柱
0
回復
xiaosong757
LV.2
14
2011-03-08 12:39
@zhgr
芯片的供電最好加穩壓電路，輸出加圖騰柱增強驅動~

昨天晚上去試了，電壓穩不住，我本來想在第一個圖的D9后面加一個7815的管子試試的，結果加了7815后，整個電路都不工作了，2842的6腳沒有輸出。去掉7815后，電路又工作了。

 這個供電電壓太高有什么危害嗎？



0
回復
xiaosong757
LV.2
15
2011-03-08 12:42
@liuhou
驅動能力不足..
加了一級圖騰柱也不行！
0
回復
xiaosong757
LV.2
16
2011-03-08 13:22
@zhgr
芯片的供電最好加穩壓電路，輸出加圖騰柱增強驅動~
鄭師傅，能不能幫我想個穩壓的方案啊？
0
回復
zhgr
LV.5
17
2011-03-09 17:12
@xiaosong757
昨天晚上去試了，電壓穩不住，我本來想在第一個圖的D9后面加一個7815的管子試試的，結果加了7815后，整個電路都不工作了，2842的6腳沒有輸出。去掉7815后，電路又工作了。 這個供電電壓太高有什么危害嗎？

驅動電壓太高容易擊穿MOSFET；15V電源不足啟動3842。

1、7815的地引腳串聯3個二極管，將輸出電源抬高2V左右

2、或用18V穩壓管加NPN三極管組成簡易穩壓

3、改3842為3843.

0
回復
2011-03-09 17:35

樓上的幾位分析都是正確的，從你的波形來看，是存在著驅動能力不足的現象，因?yàn)楣β试酱竺桌掌脚_(tái)的下垂效應就越明顯，這是因?yàn)镃dg放電引起的，瞬間從2842的3腳抽取電流，而將驅動電壓拉低

你可以將驅動電阻減小，增加圖騰驅動，或者用專用驅動IC來驅動，效果可能要好得多

0
回復
xiaosong757
LV.2
19
2011-03-10 21:53
@心中有冰
樓上的幾位分析都是正確的，從你的波形來看，是存在著驅動能力不足的現象，因?yàn)楣β试酱竺桌掌脚_(tái)的下垂效應就越明顯，這是因?yàn)镃dg放電引起的，瞬間從2842的3腳抽取電流，而將驅動電壓拉低你可以將驅動電阻減小，增加圖騰驅動，或者用專用驅動IC來驅動，效果可能要好得多

多謝冰大師光臨寒舍啊。我回去再試試。

大師能不能推薦幾款I(lǐng)C專用驅動MOSFET管子，比如針對我這個管子的驅動，用什么比較好一點，我剛進入開關電源，而且也是業余者，這方面太薄弱了。

再次感謝你的答復

0
回復
2011-03-11 14:20
@xiaosong757
多謝冰大師光臨寒舍啊。我回去再試試。大師能不能推薦幾款I(lǐng)C專用驅動MOSFET管子，比如針對我這個管子的驅動，用什么比較好一點，我剛進入開關電源，而且也是業余者，這方面太薄弱了。再次感謝你的答復

專用的驅動IC一般都比較貴，很多的一線廠家都有自己的系列產品，你可以去他們的官網查查，我用過IR的2104，感覺不錯

你這個只要加一級圖騰就可以了，但你要保證供電電源部分的功率要足夠

0
回復
xiaosong757
LV.2
21
2011-03-11 17:07
@心中有冰
專用的驅動IC一般都比較貴，很多的一線廠家都有自己的系列產品，你可以去他們的官網查查，我用過IR的2104，感覺不錯你這個只要加一級圖騰就可以了，但你要保證供電電源部分的功率要足夠

我加了一級圖騰柱也不行，波形還是那樣，管子還是容易GS擊穿

0
回復
2011-03-11 17:14
@xiaosong757
我加了一級圖騰柱也不行，波形還是那樣，管子還是容易GS擊穿
你有沒有用示波器觀察，MOSFET開通的時候，給圖騰供電的電源電壓變化情況？
0
回復
喬#老#爺
LV.5
23
2011-03-12 02:35
@心中有冰
專用的驅動IC一般都比較貴，很多的一線廠家都有自己的系列產品，你可以去他們的官網查查，我用過IR的2104，感覺不錯你這個只要加一級圖騰就可以了，但你要保證供電電源部分的功率要足夠

用單管的反激式做600W，還用3842做驅動，兩個MOS管并聯起來結電容有多大？等等等等！我估計呀，這個將會是無言的結局

0
回復
jialiangleo
LV.3
24
2011-03-12 19:27
@喬#老#爺
用單管的反激式做600W，還用3842做驅動，兩個MOS管并聯起來結電容有多大？等等等等！我估計呀，這個將會是無言的結局[圖片]
600W反激的確很驚人，，，
0
回復
喬#老#爺
LV.5
25
2011-03-12 23:10
@jialiangleo
600W反激的確很驚人，，，

我果斷的說：這個假設很難成立！就算成立，效率估計大約就在50%以下了

0
回復
2012-11-16 21:14
@喬#老#爺
我果斷的說：這個假設很難成立！就算成立，效率估計大約就在50%以下了
800W這周我剛測試好.變壓器和MOS和整流管的損耗加一起不大于60w(估計的,只用了個6厘米直徑的12V風扇).表面溫度都不超過60度.小日本不是還有2000W的反激嘛~
0
回復
dulai1985
LV.10
27
2012-11-17 00:42
@xiaosong757
鄭師傅，能不能幫我想個穩壓的方案??？
這么打功率的東東~~
0
回復
dulai1985
LV.10
28
2012-11-17 00:43
@tanb006
800W這周我剛測試好.變壓器和MOS和整流管的損耗加一起不大于60w(估計的,只用了個6厘米直徑的12V風扇).表面溫度都不超過60度.小日本不是還有2000W的反激嘛~
