求教flyback做光伏逆變

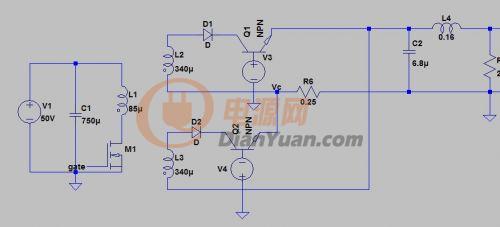

小弟大四，要做畢業設計，題目是太陽能光伏系統的micro-inverters研究。讓用flyback做，主電路如圖所示，輸出是工頻正弦波，功率200W，需要采用雙環控制。（其中0.25的電阻就是采樣電阻）PS：由于LTspice中變壓器是用電感來代替的，所以同名端是用命令語句定義的，沒有問題。

希望能給一些關于flyback雙環控制方面的參數設計資料。老師的意思是不要用芯片來控制，直接用運放，比較器之類的來產生開關管驅動信號。（順便幫我看看輸出LC濾波參數有問題不）還有，參考文獻是讓flyback工作在BCM模式的，這個怎么實現呢？



全部回復(45)
正序查看
倒序查看
2011-04-02 09:14
看置頂?shù)膍icrochip微逆變r(jià)eference desgin
0
回復
2011-04-02 11:38

不用芯片作仿真還行，實際做有些難度


0
回復
2011-04-18 15:51
@wangshujun
不用芯片作仿真還行，實際做有些難度

這個目前主要還是做仿真，實際的可以稍后在考慮~~

0
回復
2011-04-18 21:23
@ddmushroom
看置頂?shù)膍icrochip微逆變r(jià)eferencedesgin
microchip的方案和樓主的這個控制上是完全不一樣的。
0
回復
2011-04-18 21:26
@giftxiaofei
這個目前主要還是做仿真，實際的可以稍后在考慮~~

你采用的是這種：



你下載這篇看看：



0
回復
2011-04-18 21:52

樓主的只逆變，不并網嗎？

如果并網的話，推薦你采用這個試試：



0
回復
2011-04-20 21:29
@高等數學
你采用的是這種：[圖片] 你下載這篇看看：[圖片]

這篇文章應該是某此歐洲會議的吧，我網上找不到哎~~如果你有的話，能發給我么？819446926@qq.com.可能 以后需要并網吧，但目前畢業設計，老師就要求采用這個電路圖~~非常感謝你的回答~~



0
回復
2011-04-20 21:38
@高等數學
microchip的方案和樓主的這個控制上是完全不一樣的。
對哎~~之前老師說用雙環控制，不要工作在BCM上，先在又要工作在BCM上，所以參考的是下面一篇文獻。microchip考慮了很多的實際問題，對于目前的我來說是完全不用考慮的。
0
回復
giftxiaofei
LV.3
10
2011-04-20 21:40
@高等數學
樓主的只逆變，不并網嗎？如果并網的話，推薦你采用這個試試：[圖片]
你是做這個方面的么，如果有什么好的解決方案，還請多多指教。交錯反激逆變器隔壁實驗室有學姐在做哎。
0
回復
2011-04-22 21:37
@giftxiaofei
你是做這個方面的么，如果有什么好的解決方案，還請多多指教。交錯反激逆變器隔壁實驗室有學姐在做哎。
沒做產品，只是最近在關注反激式并網逆變器，看過南航在IEEE上的交錯反激+軟開關的并網逆變，樓主是那的?
0
回復
2011-04-22 21:42
@giftxiaofei
這篇文章應該是某此歐洲會議的吧，我網上找不到哎~~如果你有的話，能發給我么？819446926@qq.com.可能以后需要并網吧，但目前畢業設計，老師就要求采用這個電路圖~~非常感謝你的回答~~

我沒下過這篇文章，只是了解有這樣的方案，對它不做研究。

你找不到的話，估計我也是下不到了。

電路并不新，在控制上，你們可以下功夫。

0
回復
giftxiaofei
LV.3
13
2011-04-25 11:31
@高等數學
沒做產品，只是最近在關注反激式并網逆變器，看過南航在IEEE上的交錯反激+軟開關的并網逆變，樓主是那的?
我就是南航的~~
0
回復
2011-04-25 16:55
@giftxiaofei
我就是南航的~~
呵，之前還猜，原來就是~
0
回復
giftxiaofei
LV.3
15
2011-04-27 09:37
@高等數學
呵，之前還猜，原來就是~
呵呵~~
0
回復
tomwell
LV.2
16
2011-06-08 16:17
@giftxiaofei
你是做這個方面的么，如果有什么好的解決方案，還請多多指教。交錯反激逆變器隔壁實驗室有學姐在做哎。

交錯Flyback逆變器不適合做太大功率，但有一個好處，是隔離式的。

0
回復
giftxiaofei
LV.3
17
2011-06-08 17:20
@tomwell
交錯Flyback逆變器不適合做太大功率，但有一個好處，是隔離式的。
我這不是交錯反激~~不過反激的確不適合做大功率~~但我目前就是只要做小功率就好了~~
0
回復
2011-06-08 22:45
@giftxiaofei
我這不是交錯反激~~不過反激的確不適合做大功率~~但我目前就是只要做小功率就好了~~
現在的微逆變器很多采用反激拓?fù)洹?/div>
0
回復
javike
LV.12
19
2011-06-08 22:51
@高等數學
現在的微逆變器很多采用反激拓?fù)洹?/span>

為什么用反激呢？

多少W呀，推挽不能做？

0
回復
2011-06-08 22:54
@javike
為什么用反激呢？多少W呀，推挽不能做？
一般200W-300W，推挽也可以做。
0
回復
javike
LV.12
21
2011-06-08 23:41
@高等數學
一般200W-300W，推挽也可以做。
是呀，而且效果比反激要好
0
回復
giftxiaofei
LV.3
22
2011-06-09 11:08
@javike
為什么用反激呢？多少W呀，推挽不能做？
150-200W .這個為什么要用反激，是因?yàn)楫厴I(yè)設計課題就是這個，我又不能改課題~~其次，反激也的確有一些優點。（推挽被做的太成熟了，不適合發paper）
0
回復
2011-06-10 19:00
@javike
是呀，而且效果比反激要好
好在哪里？
0
回復
2011-06-10 19:00
@giftxiaofei
150-200W.這個為什么要用反激，是因?yàn)楫厴I(yè)設計課題就是這個，我又不能改課題~~其次，反激也的確有一些優點。（推挽被做的太成熟了，不適合發paper）
有沒有關于推挽的并網逆變資料？
0
回復
LV.1
25
2011-06-10 22:29
@高等數學
有沒有關于推挽的并網逆變資料？
高兄，你做過光伏逆變？
0
回復
2011-06-11 22:33
@
高兄，你做過光伏逆變？
在學習~
0
回復
小桃
LV.1
27
2011-06-16 11:21
@giftxiaofei
這篇文章應該是某此歐洲會議的吧，我網上找不到哎~~如果你有的話，能發給我么？819446926@qq.com.可能以后需要并網吧，但目前畢業設計，老師就要求采用這個電路圖~~非常感謝你的回答~~
你好，我是深圳一家專業獵頭公司的獵頭顧問，目前主要從事光伏逆變器研發這個行業，做UPS，逆變器，變頻器研發或管理高級人員，如果你們對這個行業有興趣，如果你們目前工作做的不順，或者覺得已經到了一個瓶頸，沒有空間，或者你的才能得不到發揮，我這邊可以給你提供機會跟平臺，盡我所能幫你們提供更好的平臺，也可直接發簡歷致我的郵箱，有意向的聯系我，謝謝！QQ 362617409，電話0755-23071561，手機13691684983
0
回復
LV.1
28
2011-06-16 13:10
@高等數學
在學習~[圖片]

呵呵。。。

我也是來學習的。。。。

0
回復
2011-06-16 20:30
@
呵呵。。。我也是來學習的。。。。[圖片]
謙虛了，師長啥時候開個帖給大伙講講~
0
回復
javike
LV.12
30
2011-06-16 21:24
@高等數學
謙虛了，師長啥時候開個帖給大伙講講~

是呀，期待任兄開講…………

0
回復
giftxiaofei
LV.3
31
2011-06-28 11:20
@高等數學
有沒有關于推挽的并網逆變資料？
沒有，手頭都是反激的，還沒有交錯反激的。。。你們要是要交錯反激方面的可以給點我哎~~
