mos管采用 p60n06,60A電流.整流管使用sr8a0 ,變壓器初級30圈,次級30圈.工作在5A的時候,基本正常.但是到10A的時候,mos管,整流管變壓器都發熱很厲害,.請教一下原因.

這里高手云集,為什么沒人給俺提示一下呢?難道是問題太簡單了,大家不屑回答?

,由于沒有看到你的實物,在此給幾點建議:
1. 13腳需要接到12腳
2. 1腳不能直接接到電流取樣電阻(經過一個電阻和一個電容
3. 變壓器不知是否合理,如果可能的話不如提高輸入電壓,去掉變壓器
4. 頻率盡量高于100KHZ,取樣比較準確

13應接14腳.

請恕我直言,這個電路不是不合理,簡直就是有錯誤,你可以查一下494的pdf文件,9/10兩腳是內部驅動管的發射極,它的輸出電壓最高只有2.5伏,看來你用的功率管比較好,這么低的電壓還能使他導通,普通的管子根本就不導通.這兩只管子即便就是導通也絕對不是工作在開關狀態(開關狀態下應該大于10伏),而是放大狀態,焉能不熱?另外,變壓器的初級還應有RC電路來對付初級漏感,不然管子有性命之憂,呵呵.

兄臺,因?yàn)槲业?,11引腳接到12V,所以9.10輸出是12V的脈沖.我拿示波器看了,沒問題.變壓器的初級rc電路對付初級漏感怎么辦?能否給個圖?
還有,變壓器的初級和次級線圈應該各為多少圈?

我的13 和 14 是連接在一起的.

變壓器的初級rc電路對付初級漏感怎么辦?能否給個圖?
還有,變壓器的初級和次級線圈應該各為多少圈?

兄臺 我的實際情況如下:

1. 13腳接到14腳
2. 采樣電阻 一個電阻和一個電容  通過一個運方 接到1腳
4. 頻率盡20KHZ

3. 變壓器不知是否合理,如果可能的話不如提高輸入電壓,去掉變壓器 ?如何去掉變壓器?

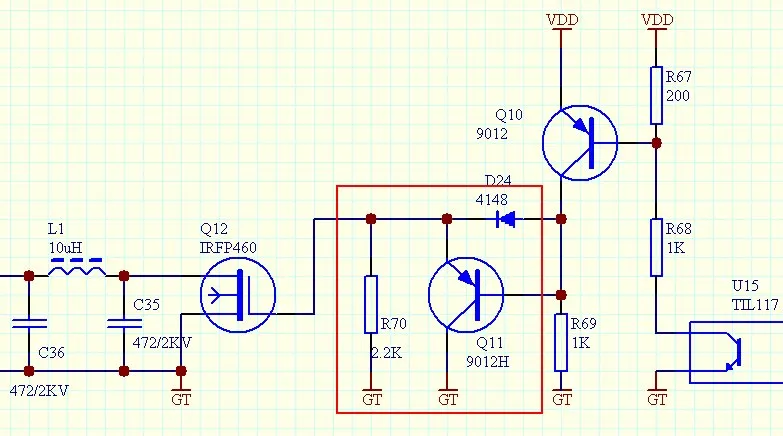

對,是我錯了,那個電壓是輸出管的飽和電壓,不是輸出電壓,但這種電路還有一個問題,就是輸出脈沖電壓的下降沿太慢,呈現一個電容放電特性,功率管的柵極電容是很大的,實測幾千pF,附圖是我以前的一個電路中的一部分,不加那個加速電路時,管子很熱,加入以后,溫度大大下降,可以供你參考.我想你的管子發熱原因可能也是在這里.
RC電路,只需并聯在變壓器的兩個邊頭上.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1137547623.jpg');}" onmousewheel="return imgzoom(this);">

sdjufeng兄:謝謝你的電路,
1.我采用的是下面的驅動mosfet.您看行不行?
2.整流端行不行?
3.我測試mosfet D端電壓一般不超過60V,如果超過,我的mosfet可以穩壓一下.我曾經作過12-10kV的變換,沒有出現問題.
4.您認為我的變壓器應該如何設計?線圈用多粗?因?yàn)楝F(xiàn)在我的線圈,磁新發熱也很高.線圈我用的是0.6mm(直徑).初級次級都是30圈.磁芯ec28,整流管sr8a0

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1137549738.gif');}" onmousewheel="return imgzoom(this);">

這個電路是可以的,不過上面的管子要不要都可以,因?yàn)?94的內部就是這個結構的,它的負載能力帶一個MOS管的柵極電容一點問題也沒有.至于變壓器,是一個需要綜合考慮的器件,我很難三言兩語給你一個可行的答復.

9 10 腳要加NPN管的緩沖電路(參見494PDF說明).
反饋?zhàn)詈糜?或4腳.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1137587946.gif');}" onmousewheel="return imgzoom(this);">

494的內部的結構是這樣的.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1137588239.gif');}" onmousewheel="return imgzoom(this);">
