L6562/SA7527 APFC電流諧波大

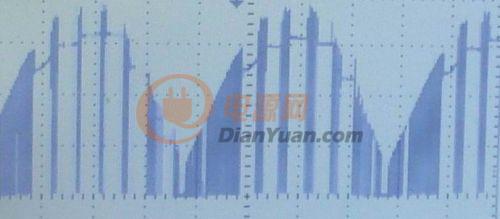

7527做的100W PFC，高壓輸入輕載時電流諧波很大，MOSFET漏極波形斷續如圖，電感、補償、乘法器輸入都改過依然如故。

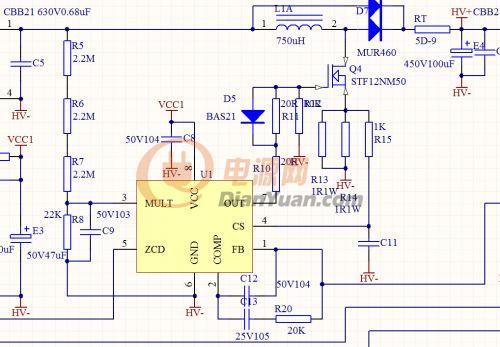

原理圖：


全部回復(15)
正序查看
倒序查看
小鞏
LV.11
2
2012-05-06 13:54
功率因數是多少。
0
回復
tfpower
LV.6
3
2012-05-06 22:41
@小鞏
功率因數是多少。

謝謝，功率因數0.8左右，不過這個問題解決了，pcblayout的原因，換另外一個問題：LLC輸出的100Hz紋波怎么解決？

0
回復
小鞏
LV.11
4
2012-05-08 00:14
@tfpower
謝謝，功率因數0.8左右，不過這個問題解決了，pcblayout的原因，換另外一個問題：LLC輸出的100Hz紋波怎么解決？

你把輸入頻率改成60Hz看一下。

0
回復
tfpower
LV.6
5
2012-05-08 01:18
@小鞏
你把輸入頻率改成60Hz看一下。
然后，輸出的120Hz紋波怎么解決？
0
回復
小鞏
LV.11
6
2012-05-08 11:26
@tfpower
然后，輸出的120Hz紋波怎么解決？

你做的是單級的電源還是，有源功率因數校正。

0
回復
zengtx
LV.6
7
2012-05-21 21:13
@小鞏
你做的是單級的電源還是，有源功率因數校正。
 肯定是有源PFC了
0
回復
2012-06-05 22:11
@zengtx
 肯定是有源PFC了

LAYOUT問題會引起電流諧波超標？？具體是哪里的布線需要注意呢？

PF值0.9以上諧波還是超，是什么原因引起的

0
回復
小鞏
LV.11
9
2012-06-05 23:07
@livanfield
LAYOUT問題會引起電流諧波超標？？具體是哪里的布線需要注意呢？PF值0.9以上諧波還是超，是什么原因引起的
看一下你AC輸入電流波形。
0
回復
livanfield
LV.5
10
2012-06-06 22:29
@小鞏
看一下你AC輸入電流波形。

如圖，正弦波是輸出交流電壓，另一個波形是輸入電流

 這個波形的PF有0.9以上但5次諧波超標。。。

0
回復
tfpower
LV.6
11
2012-07-13 10:14
@livanfield
LAYOUT問題會引起電流諧波超標？？具體是哪里的布線需要注意呢？PF值0.9以上諧波還是超，是什么原因引起的
我遇到的是7527的FB和COMP被干擾了，重畫PCB的時候把7527轉了180°
0
回復
850787641
LV.7
12
2012-07-14 10:55

你做的是單級的還是雙極的??？

原理圖上全啊！

0
回復
bdzn
LV.9
13
2012-07-14 12:12
@tfpower
謝謝，功率因數0.8左右，不過這個問題解決了，pcblayout的原因，換另外一個問題：LLC輸出的100Hz紋波怎么解決？
能分享您的布局嗎？
0
回復
wfd8686
LV.2
14
2013-08-08 15:41
Q4的D.S腳加一個101的高壓小電容可以把諧波降低，歡加我QQ討論 371271015
0
回復
hzwlz
LV.5
15
2013-08-08 16:14
@850787641
你做的是單級的還是雙極的??？原理圖上全?。?/span>
0
回復
zengzh
LV.4
16
2013-11-14 15:53
@wfd8686
Q4的D.S腳加一個101的高壓小電容可以把諧波降低，歡加我QQ討論371271015

大師：

我用FAN7930做的PFC電路，半載時PF值為0.93但是三次諧波還是超了4mA,有沒有好的辦法？謝謝！
