3842電路,輸出短路,總燒MOS管,怎么回事啊?(有圖)

我的3842反激路,在輸出短路后燒MOS5管,怎么回事啊?1093365623.doc

全部回復(12)

只看樓主

正序查看

倒序查看

xiaowen126

LV.4

2004-08-24 14:02

沒有專門的輸出短路保護電路.
靠電流環的過流保護,只能進行短時間的保護,長時間持續
過流保護,mosfet還是會很燙而燒掉的.

回復

mshuang

LV.6

2004-08-24 15:42

這種電路形式就決定了不能常時間短路.
短路時你會發現初級電流會增大.
這樣MOSFET就會因為發燙而燒掉.

回復

mshuang

LV.6

2004-08-24 17:09

@mshuang

這種電路形式就決定了不能常時間短路.短路時你會發現初級電流會增大.這樣MOSFET就會因為發燙而燒掉.

哦,忘了告訴你,這個可以靠調整供電來解決.

回復

藍黑

LV.9

2004-08-24 22:53

@mshuang

哦,忘了告訴你,這個可以靠調整供電來解決.

具體一點好不好...怎么調整呢?望指點迷津!

回復

01234

LV.4

2004-08-24 23:12

變壓器的問題,從新設計過變壓器.變壓器設計好了,輸出短路后輸入功率小于6W,長時間短路也沒有問題

回復

剛來

LV.4

2004-08-25 09:02

@01234

變壓器的問題,從新設計過變壓器.變壓器設計好了,輸出短路后輸入功率小于6W,長時間短路也沒有問題

不懂?請指教!

回復

luyongq

LV.7

2004-08-25 09:34

@剛來

不懂?請指教!

3842 是逐個周期限制電流的,所以輸出短路一般是不燒管的!至少也沒有頻繁的燒管!是不是你的過流采樣電阻太小,或是過流采樣回路的電阻和電容取值不合理!還有,就是變壓器的問題了!你好好查一下看看!
我是個菜鳥,以上是我個人的看法!呵呵!

回復

mshuang

LV.6

2004-08-25 11:34

@藍黑

具體一點好不好...怎么調整呢?望指點迷津!

將變壓器的次級匝數減少直到低端很恰.這樣過流時變壓器就輸不出了.
還有就是把供電設置得稍低一些.

回復

01234

LV.4

2004-08-25 19:49

@剛來

不懂?請指教!

我不知道你做這個電源有多大功率的,也不知道它的具體參數,所以我也不
能說得很清楚.我以前做的電路短路時MOV管都不會有問題.

回復

老狼

LV.8

2004-08-25 20:46

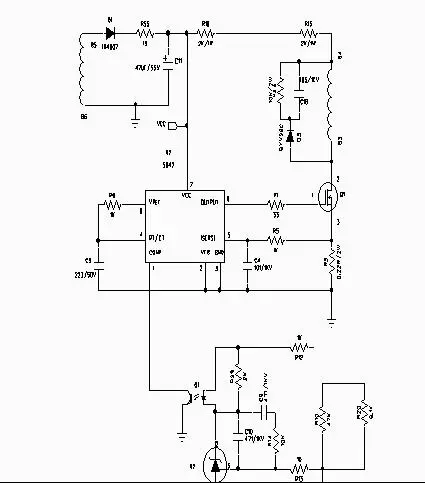

把圖處理了一下貼上來給大家分析.

但我總覺得電路怪怪的,看是不懂.
前面的一個線圈應該是工頻整流線圈吧.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093481216.jpg');}" onmousewheel="return imgzoom(this);">

回復

tony-hui

LV.3

2004-08-26 12:42

@老狼

把圖處理了一下貼上來給大家分析.但我總覺得電路怪怪的,看是不懂.前面的一個線圈應該是工頻整流線圈吧.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/20/1093481216.jpg');}"onmousewheel="returnimgzoom(this);">

不是吧,前面那個是VCC自供電的,他在AC-DC部分應該沒畫,高壓DC應該從Q1上的變壓器初級線圈進.
