一、電荷泵型理想二極管驅動器

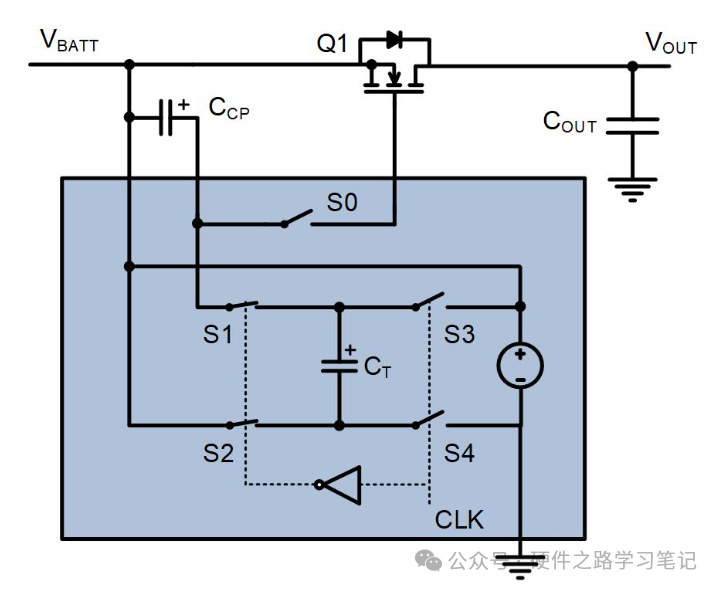

       1. 基本結構

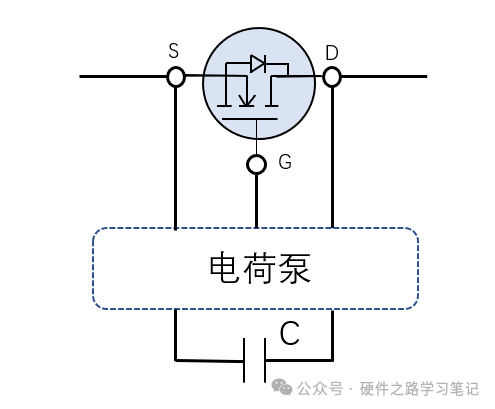

        通過對電容的充電與疊加來實現升壓，使得系統有更高的電壓來驅動NMOS，讓NMOS保持低壓降來保持低功耗,這樣的IC稱為理想二極管驅動器。

    2. 電荷泵型的優缺點

       ① 電荷泵型理想二極管控制器優點是可以驅動的NMOS，同樣電流負載的情況下，NMOS相較于PMOS更便宜且封裝更小。

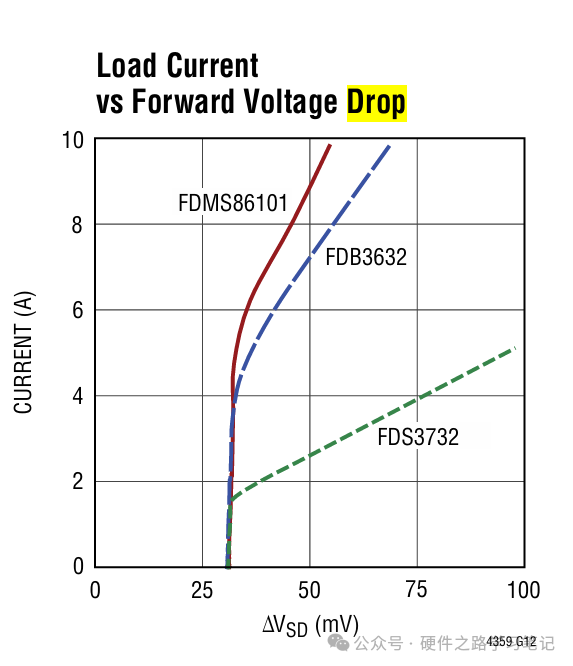

        ② 電荷泵型理想二極管控制器一個優點是只要NMOS的內阻足夠低,那么有些IC可以在一定的電流范圍內保持NMOS的壓降在一定值,例如下圖的能在0~4.5A電流范圍內保持NMOS的壓降在30mV

        ③ 相較于PMOS型防反接電路以及二極管防反接電路,電荷泵理想二極管驅動器的更加明顯的優點是其可以在更大輸入電壓范圍內工作,甚至能低于3V.而在此電壓下肖特基二極管壓降過大,可能造成后級欠壓重啟等問題,對于PMOS型防反接電路,過低的輸入電壓可能導致PMOS不能完全導通 造成高的壓降.

        ④ 當然它不是沒有缺點,電荷泵型的理想二極管控制器驅動能力有限,如果輸入電壓出現波動,很可能導致NMOS的驅動電壓丟失,造成NMOS異常關閉,此時電流通過NMOS的體二極管流過造成大量的功耗.

        ⑤ 其另外一個缺點是為了縮小IC體積,內部集成的充放電電容容值較小,因此需要快速的開關,開關頻率時常達到10MHz以上,容易造成更高的EMI問題.

二、BOOST型理想二級管控制器

          1. 基本結構

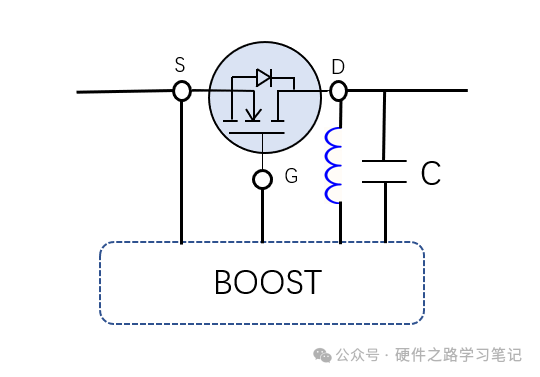

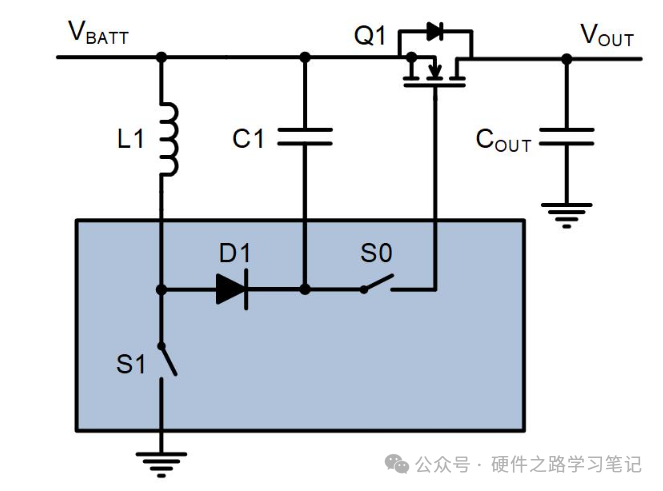

        BOOST型理想二級管控制器基本結構就是BOOST電路,通過開關來控制電感實現升壓來驅動NMOS,以實現低壓差.

    2. BOOST型理想二極管驅動器的優缺點

          ① 其驅動能力強,反應迅速,因此對于后級負載存在快速電流瞬變,那么其更能發揮作用        ② BOOST型可以采用獨特的峰值電流模式控制,因此其EMI效果將會比電荷泵型好得多.

三、三種防反接電路的優缺點

        二極管方案優點是極其簡單以及低成本,但是缺點是損耗高壓降高,不能用于極低輸入電壓場合以及大電流場合.

       PMOS型相較于二極管方案壓降低了許多,也能用于更大電流的場合,但是其在過低的電壓場合也存在與二極管方案一樣的高壓降問題.

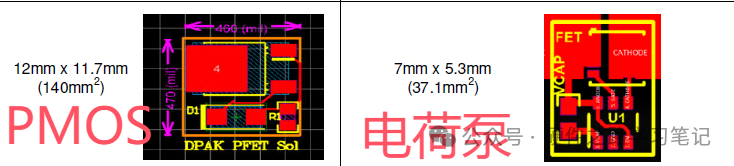

       理想二極管方案相較于前兩種方案能容納大電流以及更適用于低輸入電壓場景,另外其面積也更小,但是兩種理想二極管方案也有各自的優缺點,電荷泵型可能存在EMI問題,另外在負載瞬變劇烈的場景反應慢可能出現問題,而BOOST型能解決電荷泵型方案存在的問題.
