1. ?設計需求分析

->?功率等級：48V50A電，主要用于為通信網絡的核心設備和配套設施提供穩定可靠的直流電源。

->?輸入電壓范圍：單相交流90~264Vac。

->?安全隔離：使用變壓器高頻隔離，保證供電安全可靠。

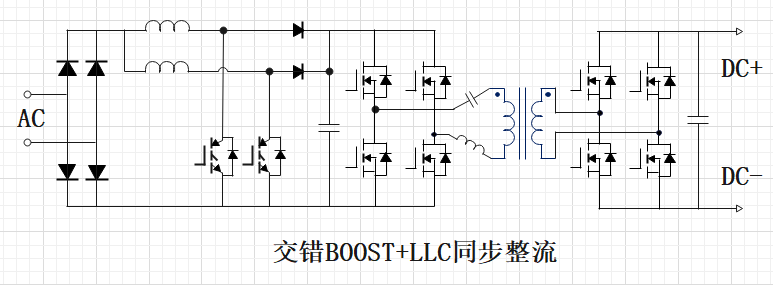

2. ?拓撲結構選擇（交錯BOOST+LLC同步整流）

       交錯BOOST整流拓撲通過多相并聯、諧波抵消和集成化設計，在效率、功率密度、EMI和動態響應等方面全面超越傳統單相拓撲。其技術優勢的核心在于 “分散應力、集中控制”，尤其適合高功率、高可靠性需求的現代電力電子系統（如新能源、汽車電子和工業電源）。

       LLC同步整流通過?“諧振軟開關+低導通損耗”?的組合，實現了效率、功率密度和可靠性的協同突破，成為高端電源設計的首選方案。盡管其控制復雜度和成本較高，但在對性能要求嚴苛的領域（如數據中心、快充、新能源）中，其技術優勢帶來的長期收益遠超初期投入。隨著寬禁帶器件和數字控制的普及，LLC+SR的性能邊界將持續拓展。

3. ?控制策略

• 交錯BOOST：使用兩相BOOST交錯整流，實現母線超低紋波，系統高度集成化。
• LLC同步整流：LLC諧振拓撲的固有特性使初級側開關管實現ZVS、次級側整流管實現ZCS，同步整流管（如MOSFET）的體二極管導通損耗和反向恢復損耗幾乎被消除，效率可達96%-99%（傳統二極管整流效率通常≤94%）。
• LLC雙環競爭控制：直流輸出電壓和電流環競爭控制，確保輸出帶載安全可靠。

 4. ?交錯BOOST實現

A ->交錯BOOST驅動實現

     相位差180°，兩個開關管（Q1和Q2）的驅動信號必須交替導通，搭建驅動如下：

B ->交錯BOOST控制實現

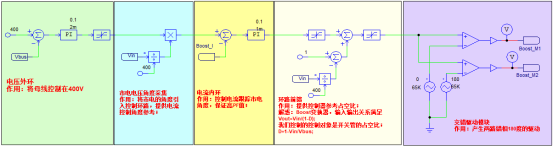

控制框架如下：使用PI控制器，將母線電壓環輸出轉換成BOOST的驅動信號，實現母線電壓穩定控制到400V；

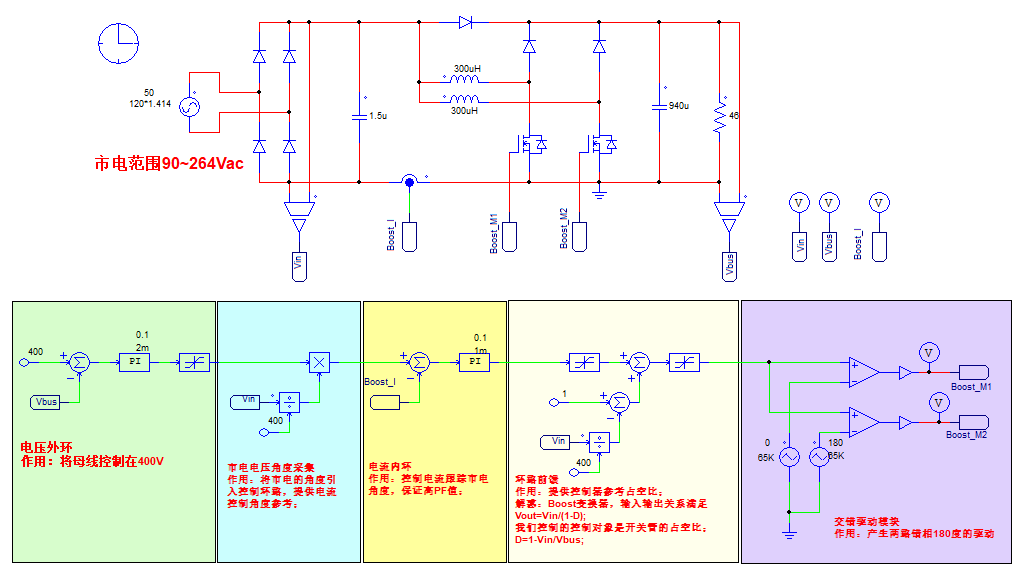

閉環系統如下：

仿真結果如下：

 5.  DCDC控制實現

A->LLC同步整流

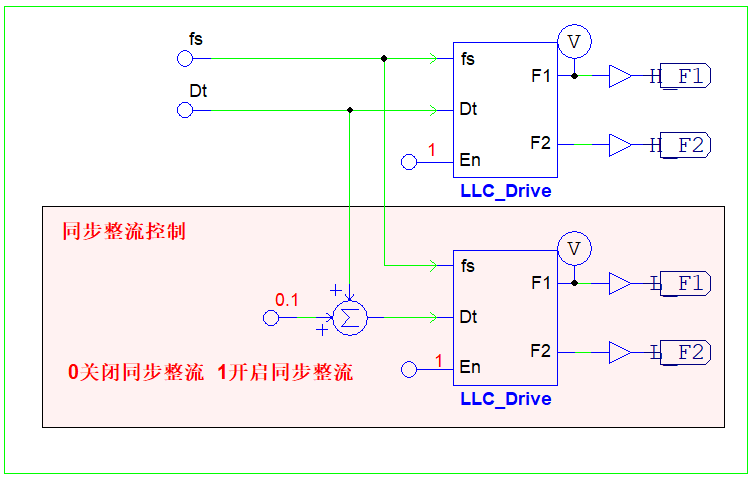

LLC諧振變換器的同步整流（Synchronous Rectification, SR）技術通過用MOSFET替代傳統二極管整流，顯著提高效率。實現的關鍵是如何確保原邊MOSFET完全開通，后級進入續流階段，開始導通次級MOSFET，驅動實現如下：

驅動波形

B->LLC輸出控制

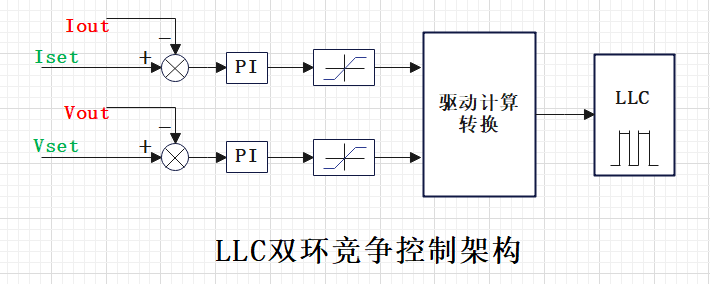

在LLC諧振變換器中引入電壓環與電流環的競爭控制?（也稱為雙環切換控制或混合控制），能夠兼顧動態響應與穩定性，尤其適用于寬負載范圍或快速瞬態響應的場景。通過競爭控制，LLC變換器在動態與穩態性能間取得平衡，控制框架如下：

C ->LLC閉環系統實現

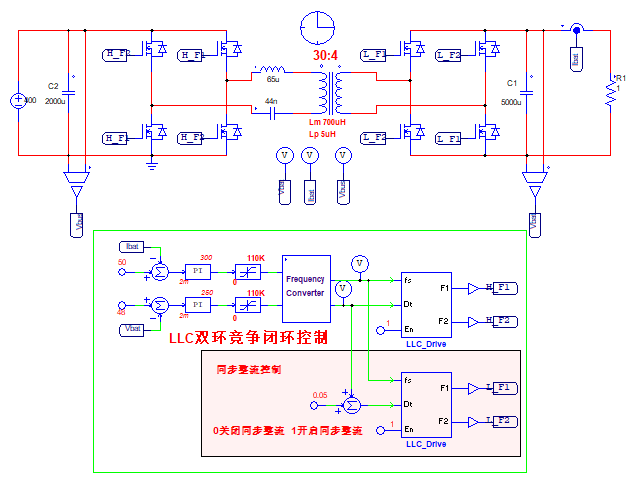

結合LLC同步整流和LLC雙環競爭控制搭建閉環仿真系統如下：

仿真波形：

6. 交錯BOOST+LLC仿真

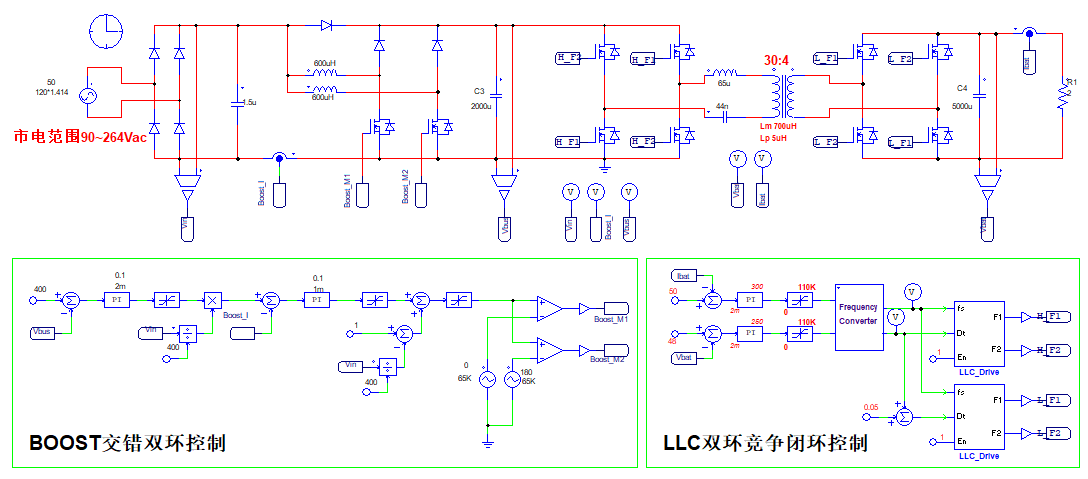

上面已經單獨實現了交錯BOOST閉環控制和LLC雙環競爭控制，只要將BOOST閉環控制系統的高壓輸出接到LLC雙環競爭控制系統逆的直流輸入串聯成一個系統，即可完成完整功能48V50A的通信電源的系統仿真。

仿真波形：

7. 系統總結

      本文先從48V50A通訊電源拓撲選擇講起，然后對交錯BOOST驅動信號分析仿真，進而搭建交錯BOOST升壓閉環系統；緊接著分析了LLC使用同步整流技術和雙閉環控制的優點，進而搭建LLC同步整流雙閉環控制系統；最后結合交錯BOOST閉環控制系統和LLC同步整流雙閉環控制系統，組建了完整的48V50A完整功能的閉環控制系統。
