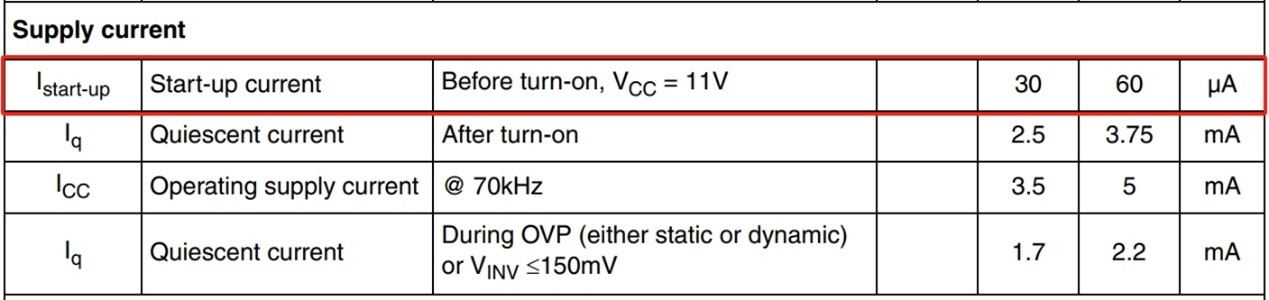

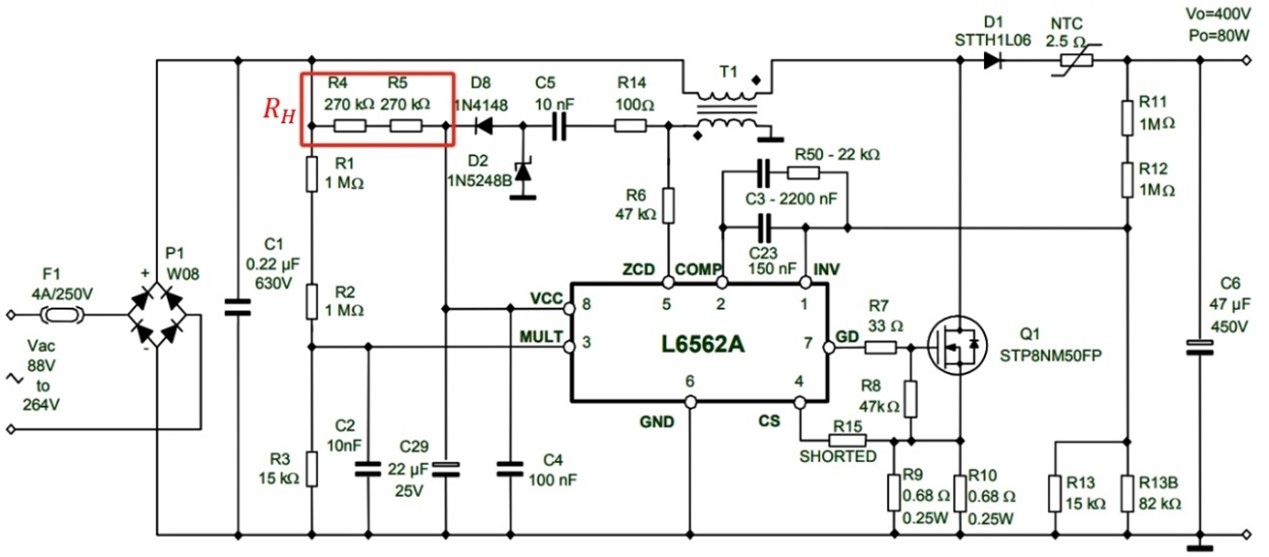

在電源設計中，控制芯片作為主動元器件，供電電路設計是必需的。以下圖L6562A芯片的典型應用電路為例，在系統啟動瞬間，由于T1供電繞組上的電壓還未建立，所以需要RH（R4+R5）電阻從電壓母線上取電，在最小輸入電壓下滿足VCC電流大于30uA(典型值)方可啟動，啟動后T1供電繞組開始為系統供電，系統維持運行。

圖片來源于芯片規格書

圖片來源于芯片規格書

該系統里，啟動電阻器RH會影響到系統待機功耗和系統啟動時間，在設計書中通常會有這兩個參數的要求，我們通常會希望系統待機功耗盡量小，啟動時間盡量短，然而RH的存在會使兩者矛盾，因此在設計時需要綜合權衡，或者使用改良后的啟動電路來同時滿足兩個參數要求。

1.啟動電阻功耗和啟動時間計算，由下式可知，在寬電壓輸入的應用中，待機功耗與啟動時間很難做到兼容。

在輸入電壓最大時，啟動電阻的功耗最大：

在輸入電壓最小時，啟動時間最長：

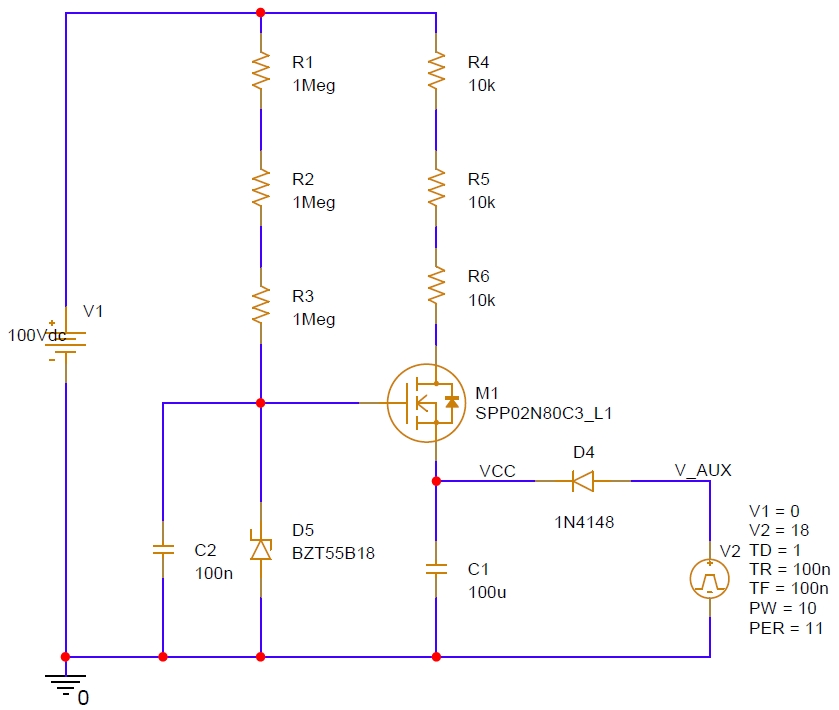

2.改良電路的設計思路是：在啟動階段，使用較小的啟動電阻給VCC電容充電使之電壓快速達到芯片啟動閾值，待啟動完成后，再將較小的啟動電阻斷開。

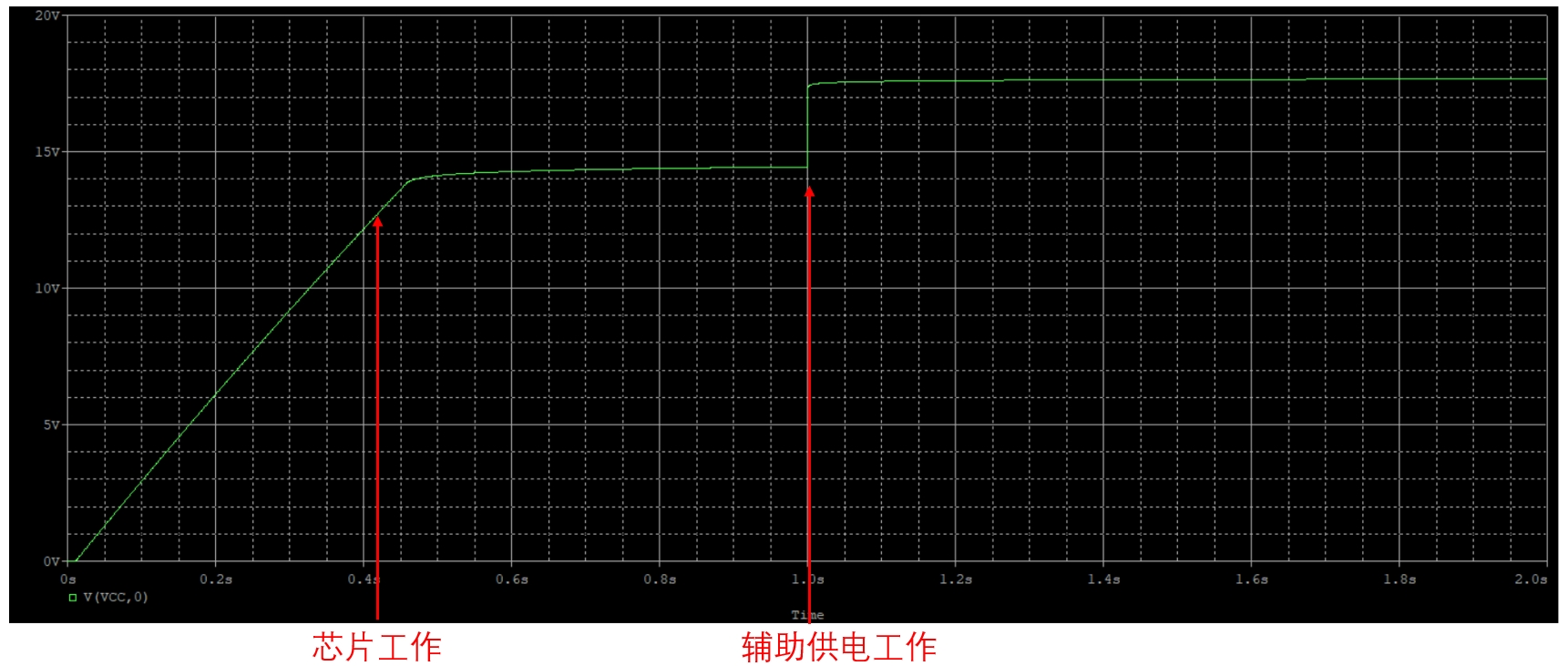

仿真波形：
