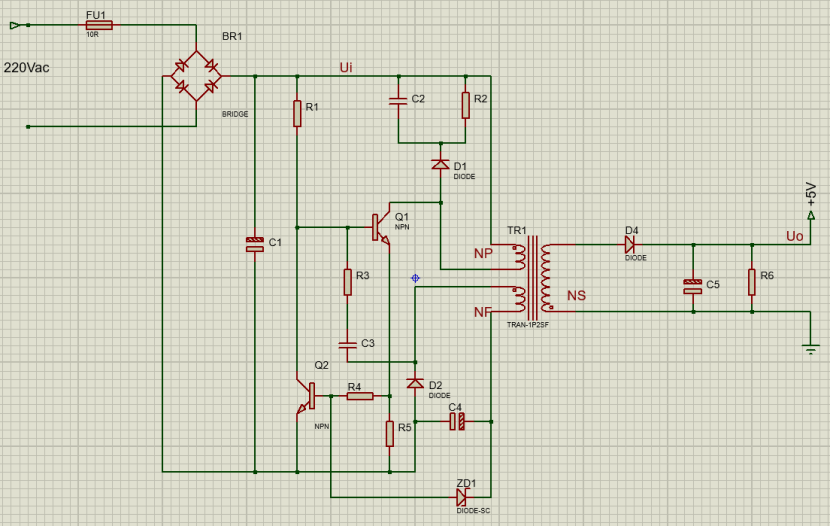

自激式開關電源原理圖如下所示：

當輸出電壓發生變化（如負載變化或者電網電壓變化引起）時，就要及時改變占空比的大小，從而保持輸出電壓穩定。改變占空比的調節過程也就是輸出電壓控制過程，也就是穩壓過程。

我們可以從上圖看出，輸出電壓控制電路由C4、D2和ZD1組成。前文已經提到當Q1截止時，反饋繞組NF上感應出上“-”下“+”的電壓，該電壓也使D2導通，并給C4充電。當C4的電壓達到ZD1的穩壓值時，ZD1反向擊穿導通。當C4的電壓比ZD1的穩壓值高0.6V時，Q2導通，對Q1基極電流進行分流，使Q1提前進入截止狀態。C4的電壓越高，Q2集電極電流就越大，對Q1基極電流的分流作用就越強，Q1的導通時間就越短。這樣就可以減小PWM控制電路的占空比，當電路達到平衡狀態時，C4的電壓就穩定不變了。

由于反饋繞組NF和次級繞組NS具有磁耦合作用，其感應電壓與匝數成正比，如果NF和NS具有相同的匝數，C4和C5就會有相同的輸出電壓。C4的電壓穩定了，C5的輸出電壓也就穩定了。NF和NS同為12匝，C4的電壓為5.3V（穩壓值4.7V+Q2的BE結0.6V），輸出電壓Uo約為5V。我們可以通過改變ZD1的穩壓值來改變輸出電壓。

但是，由于變壓器漏磁和整流二極管非線性的影響，電路輸出電壓穩定度較差，特別是輸出空載的時候，輸出電壓會升高較多。為了使空載輸出電壓不至于過高，通常要在輸出端并聯一只負載電阻，稱之為最小負載；但是最小負載的接入會降低開關電源的效率。

為了避免電源效率被降低，而且可以提高輸出電壓的穩定度，我們可以增加獨立的輸出電壓取樣電路，光耦就是實現這種功能的典型器件；光耦不僅可以讓輸出電壓穩定，而且還可以對次級與初級之間進行電氣隔離。光耦的原理就是將輸出電壓取樣及誤差放大電路連接在次級回路中，次級的電壓變化通過光耦隔離后反饋到初級控制電路，使次級與初級實現電氣隔離。

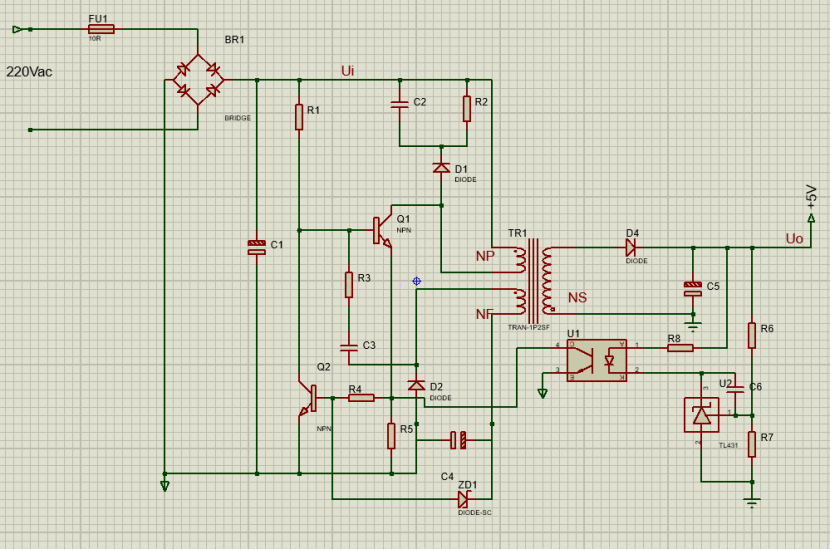

優化線路如下圖所示：

 當輸出電壓升高時，流過光耦U1中發光二極管的電流會增大，從而使光耦中光敏三極管電流增加。該電流施加到Q2的基極，引起Q2的集電極電流上升，對Q1基極的分流增大，Q1的基極電流減小，使Q1的集電極電流也減小，Q1將提前退出飽和狀態，導致Q1的導通時間減小，從而減小了電路的占空比，使輸出電壓下降。同理，當輸出電壓降低時，會使導通時間增加，從而增加占空比，使輸出電壓升高。占空比的調節總是使輸出電壓趨于穩定狀態。
