貼片圖在我們的項目開發中，可以說是必定輸出的文件之一。今天整理下，如何在Altium Designer 18 版本上，生成PCB的貼片圖。

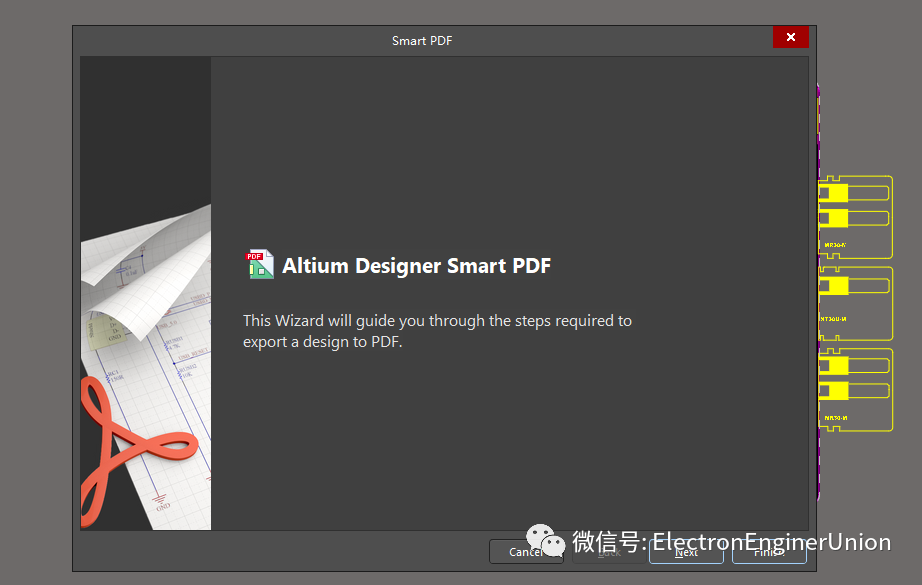

1、首先打開Altium Designer 18 軟件，打開設計好的PCB文件。點擊菜單File->Smart PDF.彈出對話框如下圖所示：

2、點擊對話框中NEXT,彈出如下對話框：

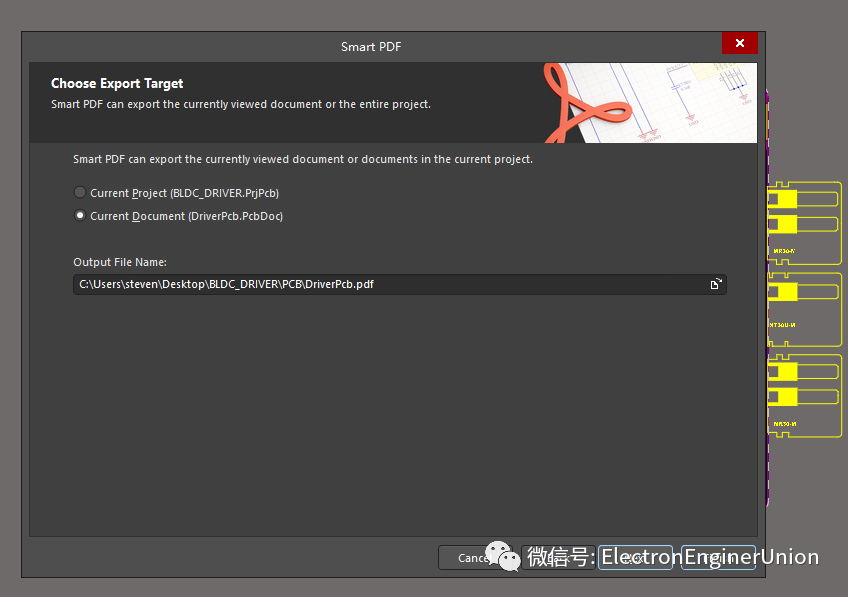

3、選擇 Current Document (XXX.PcbDoc).因?yàn)槲覀冃枰氖荘CB的貼片圖，其余文件如原理圖文件就沒必要生成。然后繼續點擊NEXT。彈出對話框如下圖所示：

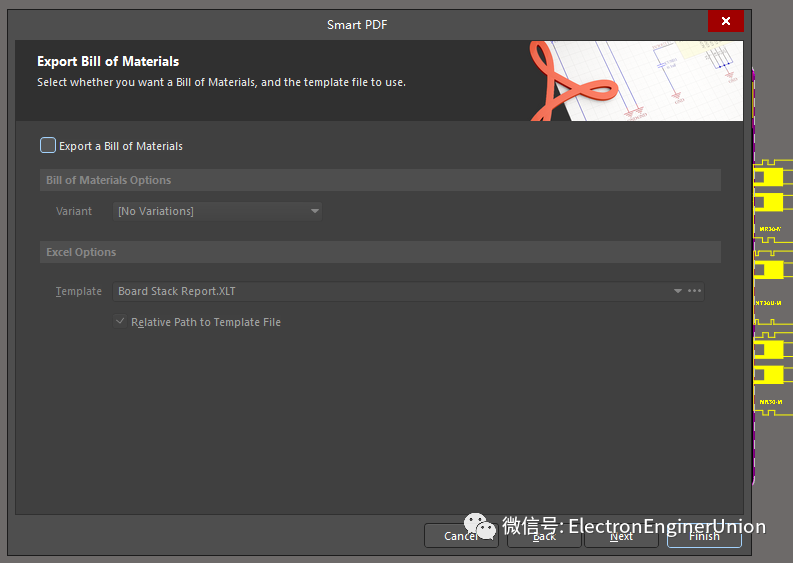

4、在這里，把Export a Bill of Material 前面勾去掉。這里不需要生成BOM.繼續點擊右下角NEXT.彈出如下對話框：

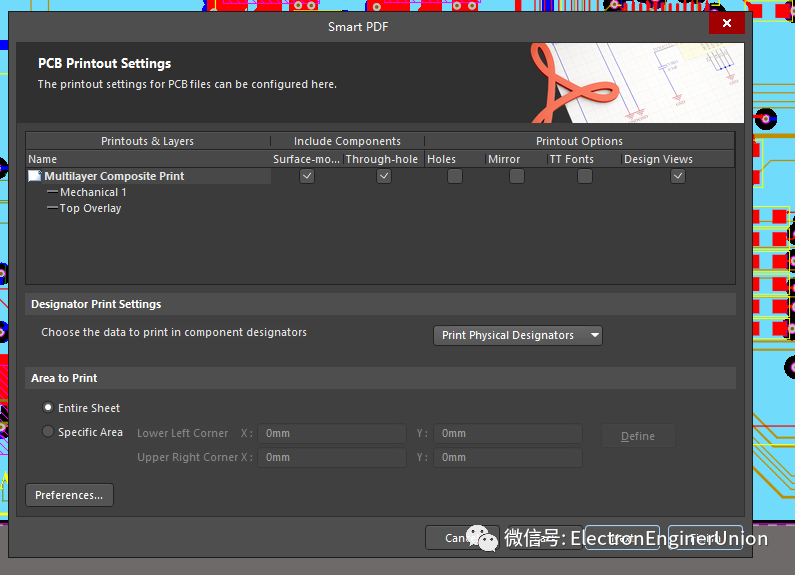

5、在這里我們只保留機械1層（板框）和頂層絲印層，其他按照默認就可以。（如果板子背面也有器件，可以在生成頂層貼片圖之后，按照同樣的方法生成底層的貼片圖，需要在這一步驟中刪除Top Overlay，添加Bottom Overlay）.然后點擊NEXT,彈出對話框如下圖所示：

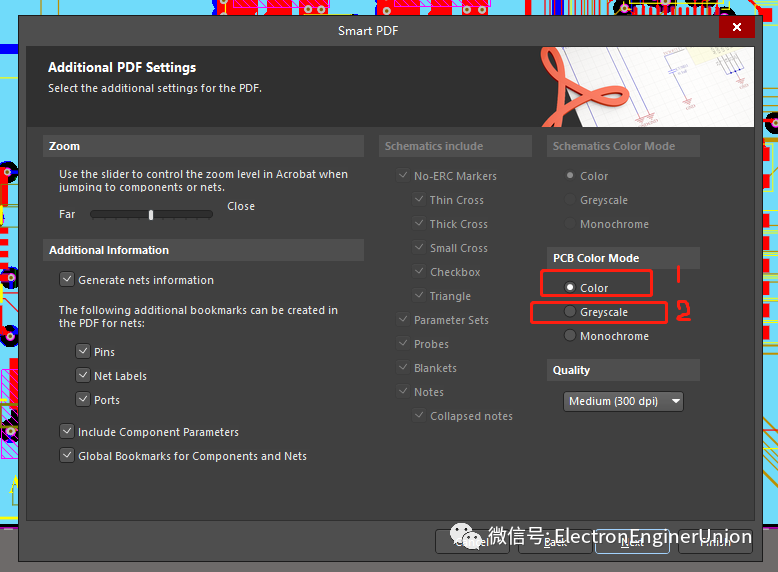

6、圖中如果勾選1，生成的貼片圖是彩色的。如果勾選2，生成的貼片圖是灰色的。其余選項按照?qǐng)D示勾選即可。點擊NEXT,彈出如下對話框：

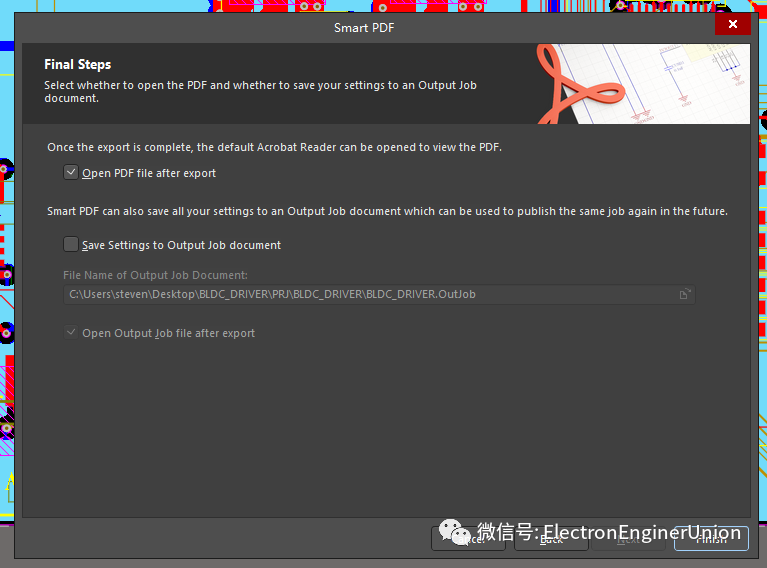

7、按照?qǐng)D示進行勾選后，點擊右下角Finish，就完成了PCB板貼片圖的生成了。如下圖所示（圖中元器件標號被我隱藏，需要在貼片圖中生成標號的，在PCB文件中顯示即可）：
