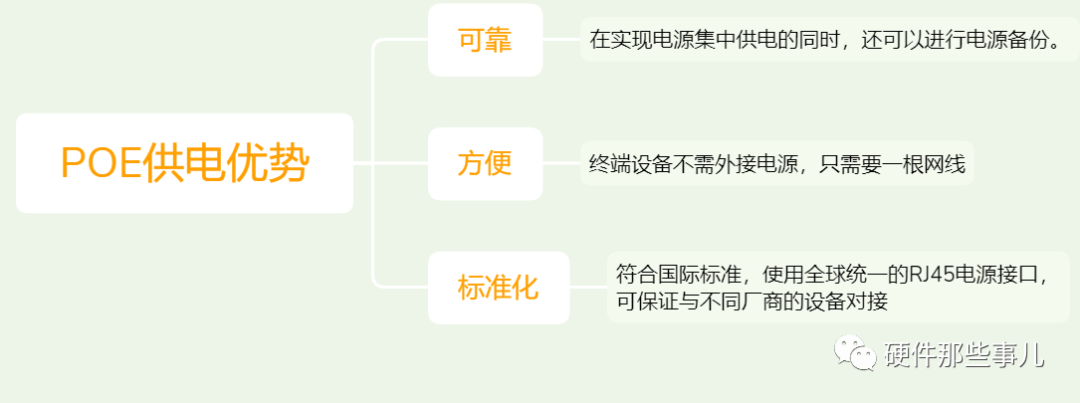

今天分享一種特殊的DCDC開關電源電路-POE電源電路。PoE（Power over Ethernet）是指通過網線傳輸電力的一種技術，借助現有以太網通過網線同時為IP終端設備（如：IP電話、AP、IP攝像頭,刷卡機等）進行數據傳輸和供電。它具有以下優勢:

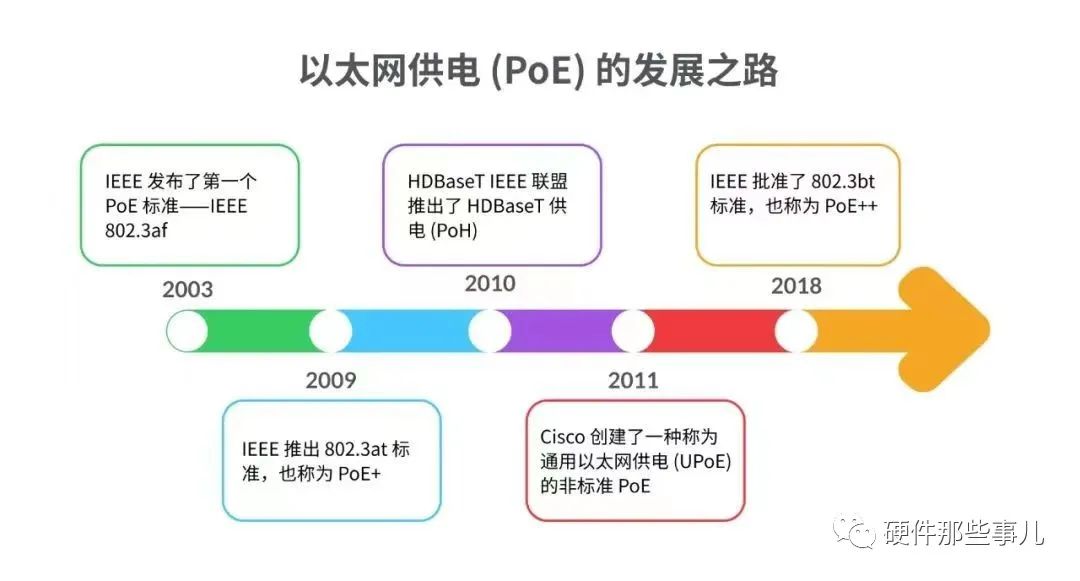

自2003年6月POE的第一個標準問世以來,POE技術就一直在發展進步.如下所示:

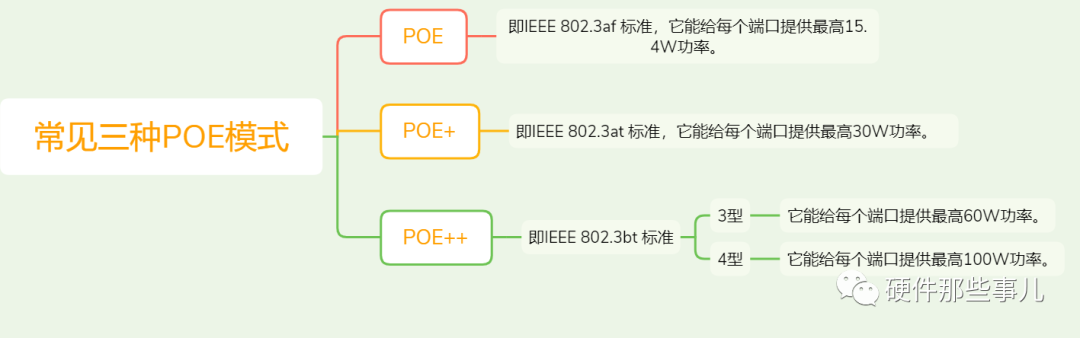

以上幾種標準中,我們常見的就POE,POE+.POE++三種,這三種POE模式，每種模式都是向下兼容的。

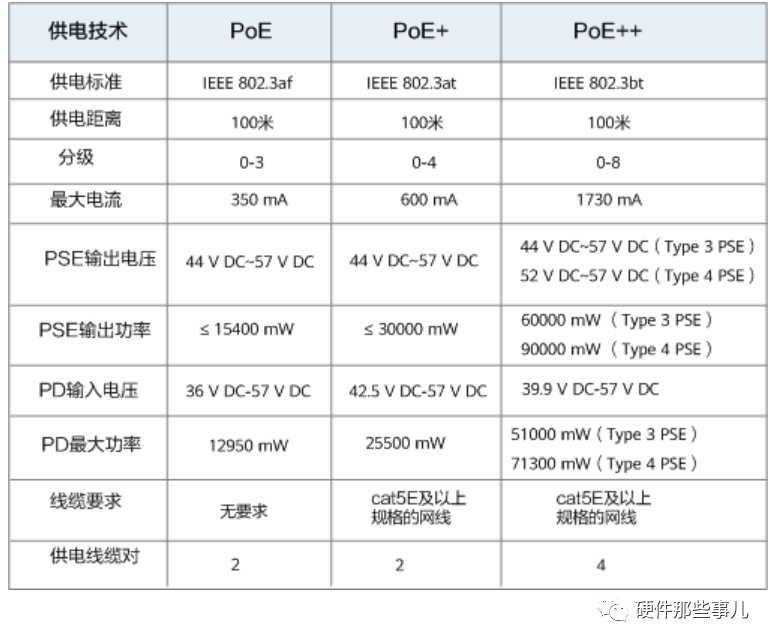

三種標準的詳細對比：

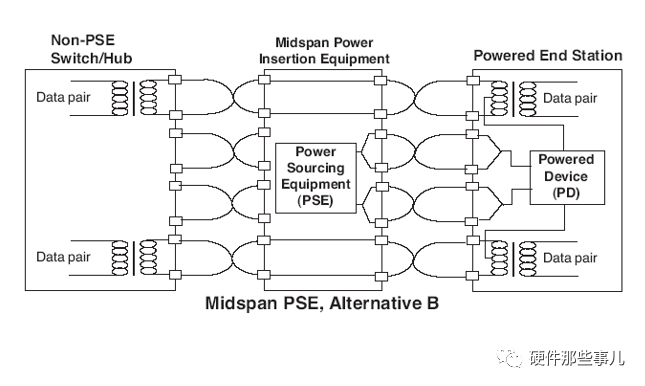

POE標準定義了兩種設備，PSE（ power-sourcing equipment） 供電設備和PD（Powered Device） 受電設備。同時定義了供電電壓DC 48V（實際是供電范圍，詳細見上表）。RJ45作為兩端供電接口。PSE設備又分為以下兩種：

PSE設備依據使用的供電線對不同分為Alternative A（1/2和3/6線對）和Alternative B（4/5和7/8線對）兩種供電模式。IEEE標準不允許同時應用以上兩種供電模式。供電設備PSE只能提供一種用法，但是受電設備PD必須能夠同時適應兩種情況。

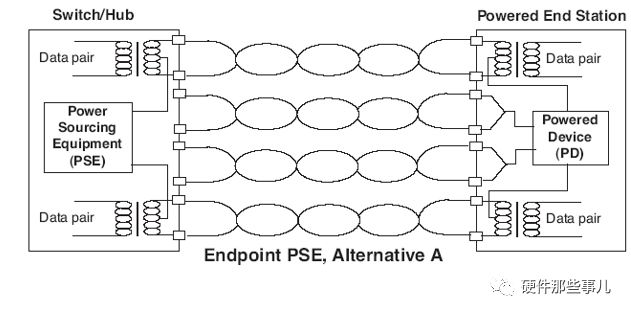

Alternative A如下圖所示1236供電：

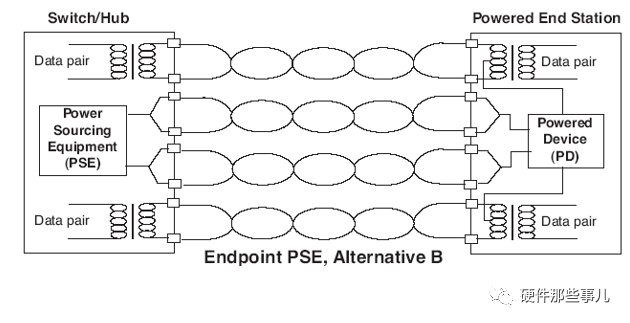

Alternative B如下圖所示4578供電：

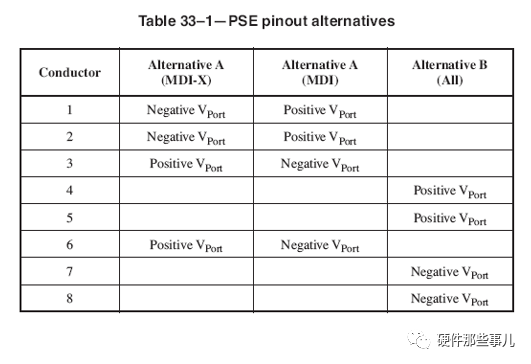

PSE 引腳定義：

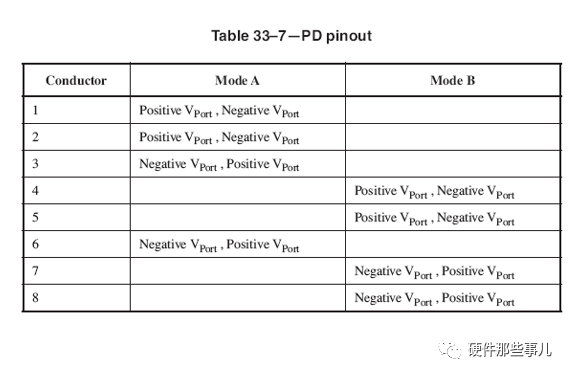

PD引腳定義：

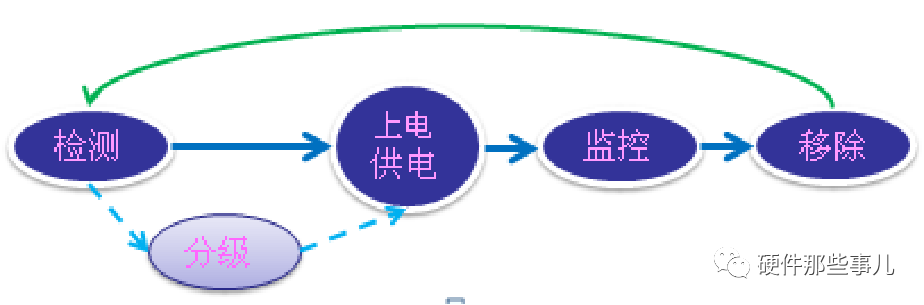

那么作為一個標準的供電協議，它是怎么工作工作呢？接下來我們看看它的工作流程。

如上圖所示,POE電源系統按如下流程工作：

1.Detection：PSE檢測PD是否存在；

2.Classification(可選)：PSE確定PD所需功率。

3.Powerup：PSE給PD供電，上電控制。

4.RTP & Power management，實時監控，電源管理。

5.Disconnection  PSE檢測PD是否斷開:AC disconnect ,DC disconnect。

PSE的偵測詳細過程:PSE在端口周期性輸出電流受限的小電壓，用以檢測PD設備的存在,通常的小電壓為2.7V～10.1V，檢測周期為2秒.

PD存在的特征:

a.直流阻抗在19K～26.5Kohm之間；

b.容值不超過150nF；

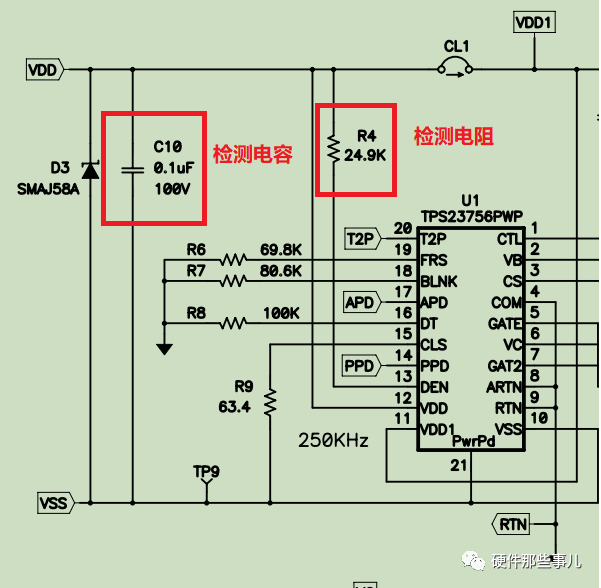

PD電路檢測的阻容位置如下圖所示(下圖摘自TI 芯片TPS23756規格書):

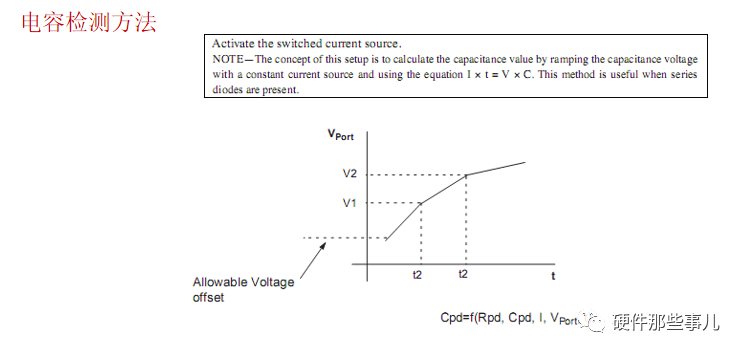

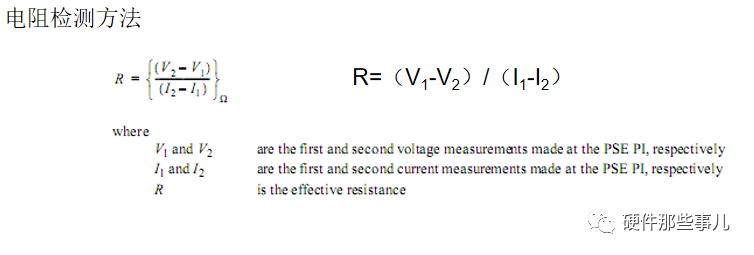

PSE檢測PD方法:

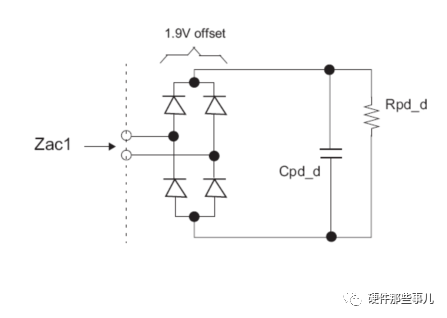

PD被檢測時的表現:

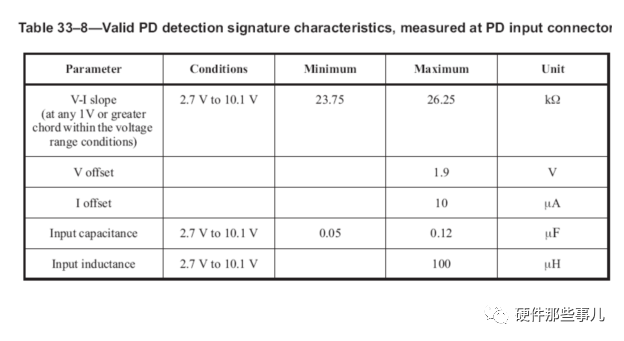

當PSE用2.8V~10V 之間的電壓偵測時，PD 必須具有下表所列的輸入特性。PD的輸入端口可具有高達1.9V 的偏移電壓(以容許二極管的壓降)和10μA 的偏移電流(漏電流)。

PSE檢測分級上電過程:PSE對PD進行分類，并協商供電功率。供電能力協商不僅可以通過解析PSE與PD發送的電阻實現的，還可以通過鏈路層發現協議LLDP（Link Layer Discovery Protocol）協議發現和通告供電能力進行協商。

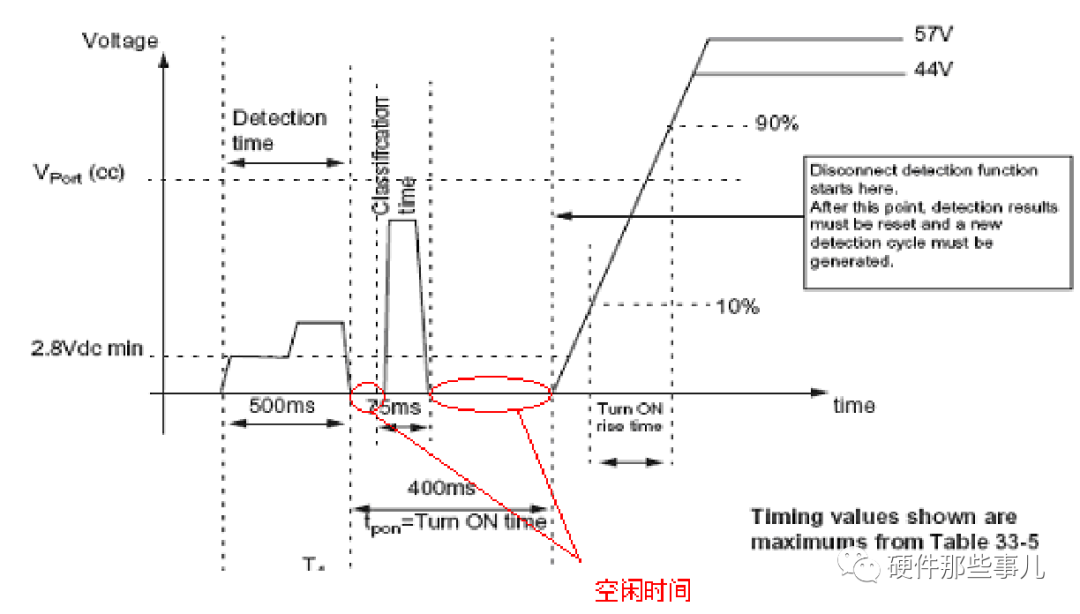

802.3af標準給出的參考波形:

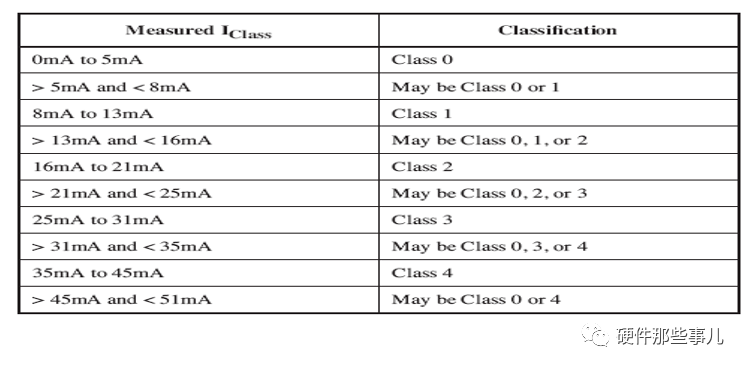

PSE通過檢測電源輸出電流來確定PD功率等級。Classification階段輸出電壓大小為15.5V~20.5V。電壓極性與－48V輸出一致.

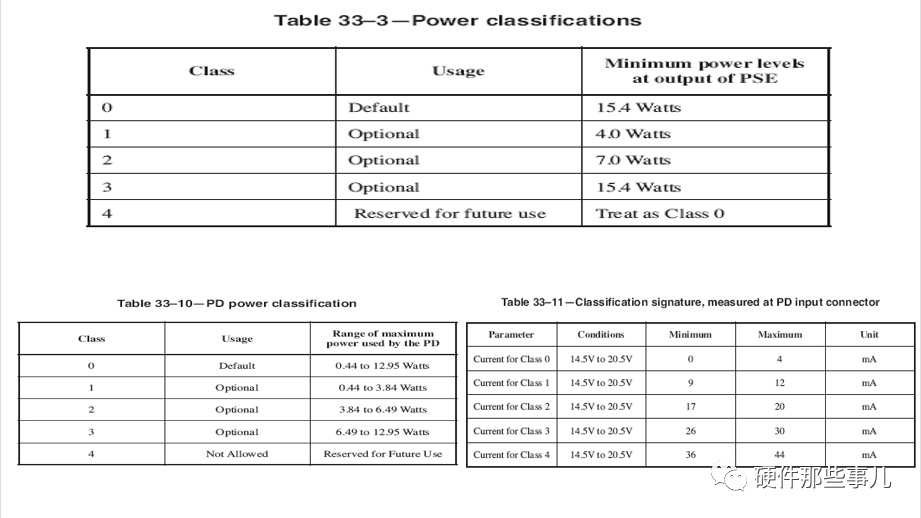

PD分級:

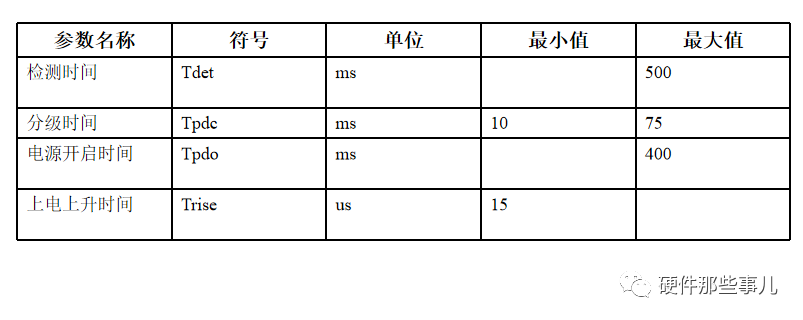

PSE檢測分級上電時間:

PSE供電:

開始供電：在啟動期內(一般小于15μs)，PSE設備開始從低電壓向PD設備供電，直至提供48V的直流電壓。

正常供電：電壓達到48V之后，PSE為PD設備提供穩定可靠48V的直流電，PD設備功率消耗不超過PSE最大輸出功率。

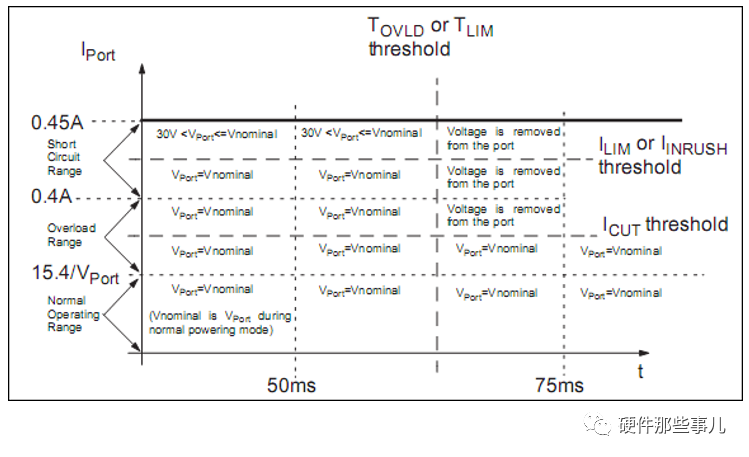

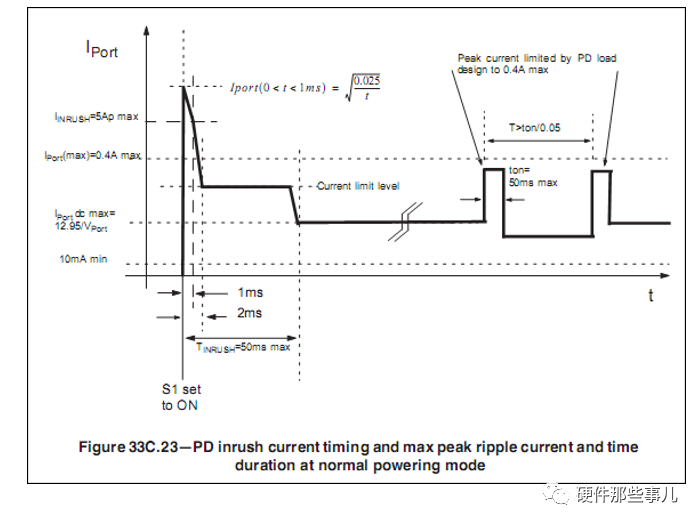

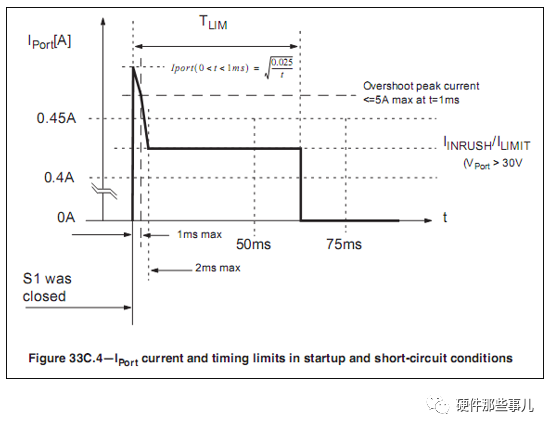

PSE的幾個電流限制:啟動沖擊電流、短路電流、過載電流:

PSE的監控功能:

PSE在上電過程中會監控沖擊電流（Iinrush），在正常運行中會監控過流、短路、MPS（電源維持信號）；若上述任何一個發生且超過相關時間，那么PSE將會移除電源；

MPS信號有兩種：AC MPS、DC MPS

PSE可監控兩者中的一個，或全部；

DC MPS

        不存在：Iport < Ihold min（5mA），超過Tmpdo時間（300-400ms）

        存在：Iport≥ IHold max（10mA），超過Tmps時間(60ms)

        當DC MPS不存在時間超過TMPDO，那么電源應當移除

AC MPS

        存在：交流阻抗|Z| ≤ |Zac1|（27KΩ）

        不存在：交流阻抗|Z| ≥ |Zac2|（1980KΩ ）

        當AC MPS不存在時間超過TMPDO，那么電源應當去除

PSE的斷電:供電過程中，如上所述,PSE會不斷監測PD電流輸入，當PD電流消耗下降到最低值以下，或電流激增，例如拔下設備或遇到PD設備功率消耗過載、短路、超過PSE的供電負荷等，PSE會斷開電源，并重復檢測過程。

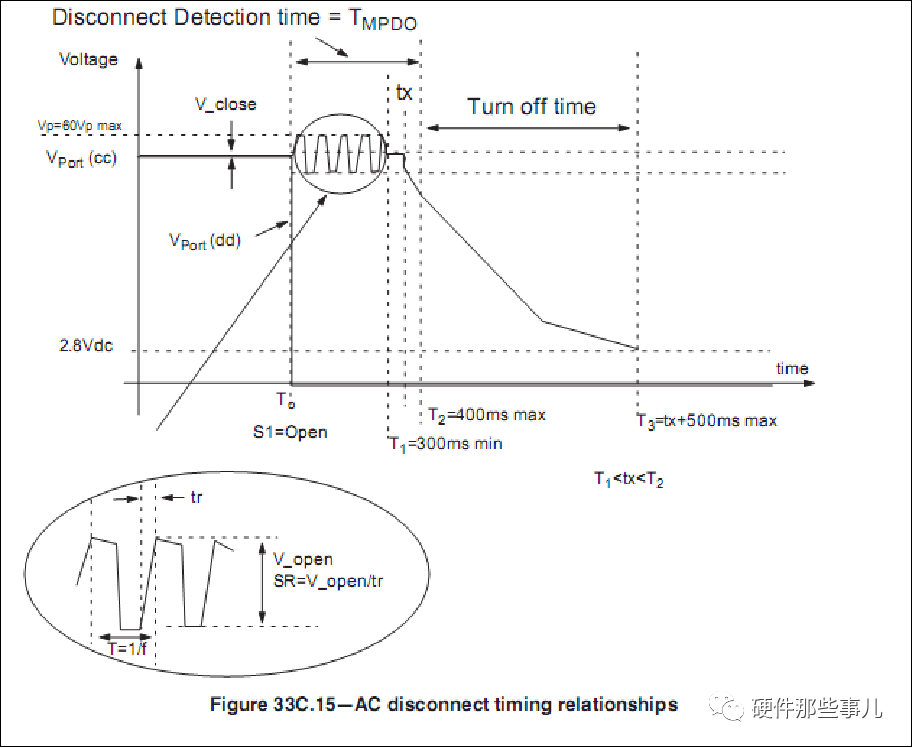

AC斷路法:根據測量端口的交流阻抗，判斷PD 是否在線。當阻抗≤27kΩ時,PSE認為PD在線; 當阻抗≥1980kΩ時,PSE認為PD已斷開,不再給PD供電;當阻抗在這兩者之間時可認為在線或者斷開.

以上主要分享了802.3af POE 供電系統的工作過程,對于POE+,POE++有不同的升級和改變.你的工作種有用到POE電源嗎?
