教學視頻《運放秘籍》第二部-儀表放大器專項-學習筆記，作者：人間驚鴻客

源阻抗理論來說需要越小越好，輸入失調電流也是越小越好，因為當有源阻抗存在時，默認源阻抗輸入側為接地，然后輸入偏置電流和源阻抗電阻相乘就得到一個凈輸入電壓，輸入的兩端相減就是凈輸入電壓差值。下面仿真圖看一下：

比如這個仿真圖中，輸入失調電流是0.4nA和0.6nA，那么當輸入源阻抗是10MΩ時，得到的輸入偏置電壓是-4.20mV和-5.96mV，然后同相輸入端和反相輸入端的凈輸入電壓差值就是1.96mV，因為沒有加增益電阻，所以這個儀表放大器是一倍放大，但是輸出是2.086mV是因為輸出有個最小電壓疊加了，2.086-1.961=0.125mV。

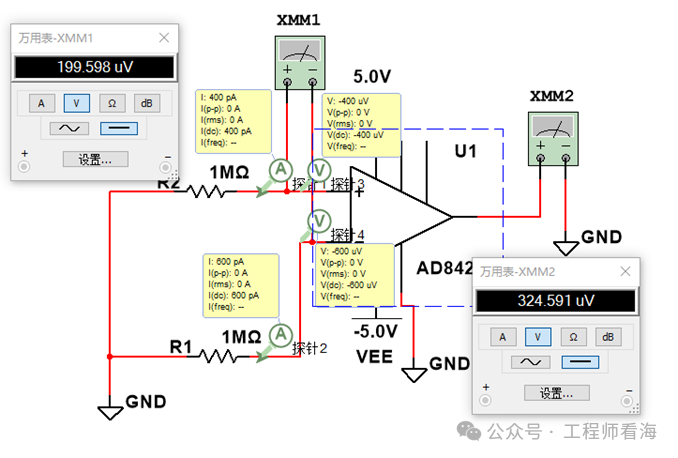

根據U=IR得出，輸入源阻抗越大那么輸入的電壓也就越大，如果減小輸入源阻抗R和輸入偏置電流I，那么輸入偏置電壓U也就會很小。更改一下仿真圖看一下。

以上的仿真圖都是源阻抗相匹配的情況下，通過更改輸入源阻抗之后發現，輸入電壓降低到了uV級別，輸出依然會多一個125uV的電壓。那么有沒有可能讓輸入的電壓無限接近于0呢？已知輸入偏置電流為0.4nA和0.6nA，那么仿真一下試試。

通過更改輸入源阻抗，發現輸入的失調電壓已經無限接近于0了，而輸出依然是125uV。工程當中，希望源阻抗數值盡可能的小，并且盡可能的一致。
