今天跟大家分享一款讓我眼前一亮的開發板——觸覺智能的星閃開發板RK3506。雖說這些年見過的開發板也蠻多的，但這款國產開發板讓我有了不一樣的感受，不僅性能出色，價格還特別親民。如標題，配件想你所想，開機只要2s，下面請聽我一一道來。

01| 開箱初體驗

先說說收到快遞的第一印象。包裝盒比我想象的要小巧精致。拆開外層包裝，里面的東西分為兩層擺放，十分有序，讓我這個強迫癥患者看著都特別舒服。

仔細清點了一下，包裝里包含了：

• 一套R(shí)K3506開發板配套兩條FPC貼片天線
• RK3506J工業級512+8G核心板
• 4寸顯示屏（用于UI調試）
• 12V/1A適配器
• USB數據線
• USB轉TTL工具（太懂工程師了?。?/span>
• 杜邦線
• 塑料間隔柱

最讓我意外的是連USB轉TTL工具和杜邦線都考慮到了。做過開發的朋友都知道，有時候主板調試，就是缺一些配件或者一根線導致工作卡殼，這種細節考慮真的很貼心！

02| 開發板詳解

RK3506開發板：EVB3506

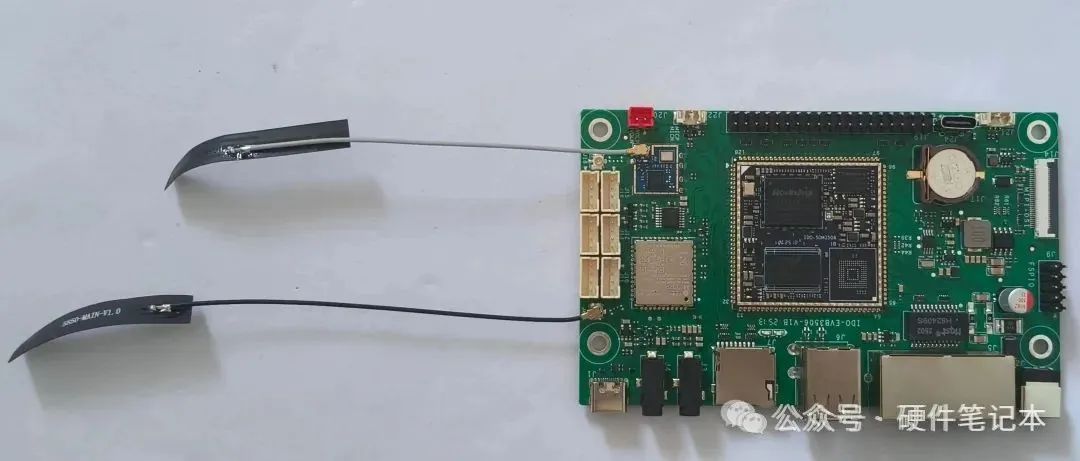

首先，讓我們重點看看這款RK3506星閃開發板（型號EVB3506）。包裝里還特別用了防靜電袋，這個細節很重要，要知道靜電可是電子元器件的隱形殺手。

拿在手上，整塊板子還沒我的手掌大，跟我的手機大小差不多，做工非常扎實。

整個板子采用核心板加擴展底板的設計，搭載瑞芯微SOC RK3506三核 Cortex-A7+單核Cortex-M0，主頻最高1.5GHz。有核心模塊和開發板兩種版本，整體布局非常緊湊。

接口也十分豐富，海岸線接口一覽（從左到右）：

USB TYPE-C，音頻接口，TF卡槽，雙層USB2.0接口，2個以太網口，DC電源輸入接口。

USB TYPE-C接口：用于OTG功能，可用來下載固件。

Line in/Line out音頻接口：支持3.5mm三節耳機座，用于輸入/輸出音頻信號。

TF卡槽：支持1路高速SD卡擴展（和eMMC復用，eMMC版本默認無SD卡功能），擴展存儲很方便。

2個USB 2.0接口：接個鼠標鍵盤或者U盤都很方便。

2個以太網口：適應雙百兆以太網口，支持WAN口+LAN口雙IP。雙網口設計在做網關設備時特別有用。

DC輸入：支持9~26V寬電壓輸入，也就是咱們常用的12V和24V電源都可以通用。

再挨著的是2x5x2.54間距黑色直插雙排針：支持1路FSPI接口（和NAND FLASH復用，NAND FLASH版本默認無FSPI接口功能）。

旁邊的是1x30Px0.5mm間距的MIPI-DSI接口：用于接MIPI顯示器，單路MIPI-DSI(2Lane)支持到1280x1280@60fp。

Debug調試接口就有兩種：1x3x1.25間距的立貼米白色針座，用于串口調試；同時也可以用立貼Type-C接口進行調試，以適應不同應用場景。

顯示屏接口也很全面：既有MIPI-DSI，RGB接口，想接什么屏都行。

再右邊是1x2x1.25mm立貼，米白色MIC單麥克風錄音接口：支持駐極體麥克風輸入。

接著是1x2x2.0mm的SPEAKER接口：用于外接喇叭。

還有工業接口一應俱全：6個1x4x2.0的接口，RS232/RS485/CAN都有了。

特色功能亮點

RTC電池：主板預留一個CR1220紐扣電池，為實時時鐘芯片供電，避免主機斷電的時候，時間和日期信息的丟失。

4G模組：采用的是中移4G LTE Cat1模組(ML307R-DC)，，主要服務于低功耗、廣覆蓋場景，支持 LTE Cat.1，可適配NB-IoT網絡，覆蓋國內主流運營商頻段（如B1/B3/B5/B8/B34等），上行速率最大支持5Mbps，下行速率最大支持10Mbps。

星閃模組：支持2.4G WLAN+BLE+SLE，外置一個IPEX天線座。

主板背面有SIM卡槽，還有兩個按鍵，一個Recovery Key，另一個是Reset Key。

左邊是SW2復位按鍵，在開機狀態下，按下Reset按鍵，系統復位。

中間是SIM卡槽，設計在背面很合理，當主板正面空間不夠用的時候，完全可以這樣設計，不會影響其它接口的使用。

右邊是SW1是Recovery按鍵，默認為高電平(1.8V)。關機狀態下：在沒有按鍵動作且系統已經燒錄固件的前提下，上電直接進入系統；若系統啟動時Recovery 按鍵處于按下?tīng)顟B(tài)，且電腦通過USB線連接主板TypeC接口，則RK3506進入 Loader 燒寫模式，當PC 識別到USB 設備時，松開按鍵恢復為高電平(1.8V)，即可進行固件燒寫，系統開機后此按鍵為音量+鍵。

從上面可以看出，工業接口相當豐富。

核心板介紹

配套的核心板絕對是這款產品的靈魂所在，性能非常強悍。

價格方面：最低只要59.9元！你沒聽錯，就是幾杯奶茶的錢。比過市面上同性能的產品，價格至少是它的幾倍。

工業級設計：

寬溫設計：-40℃到85℃都能穩定工作；

8層PCB板：已通過信號完整性測試，高頻信號傳輸穩定；

沉金工藝：優異的導電性，卓越的焊接性能，可顯著提升PCB（印刷電路板）的可靠性和使用壽命。

再?gòu)?qiáng)調兩句：

郵票孔設計：相對于一般板更加靈活，抗震性強，便于貼片，降低成本，郵票孔封裝可以實現高密度的焊點布局，適用于這種核心板大量連接的電路信號。

1.1mm間距：這個間距手工也可以焊接。

100%國產化：現在國際形勢這么復雜，國產化太重要了，完全不用擔心斷供風險。

配件介紹：想你所想

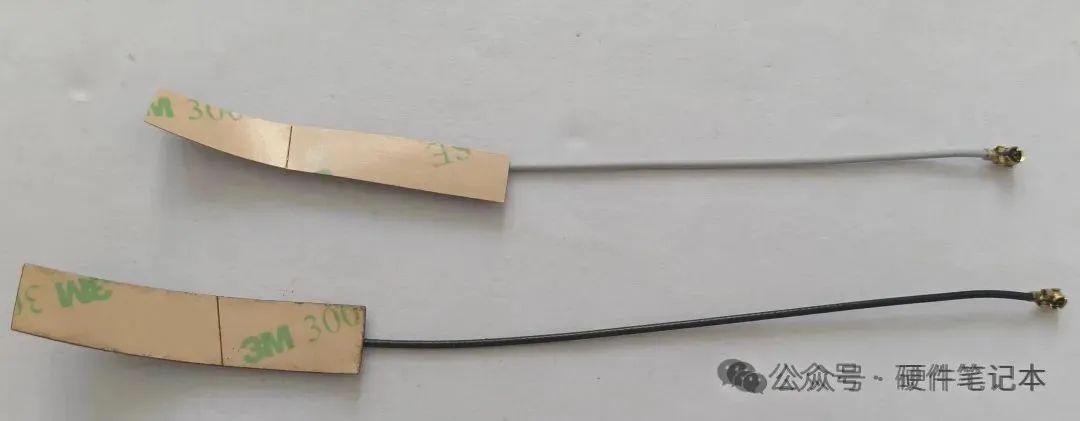

首先咱們來看一下天線，板子上有兩個看起來差不多的天線，但實際作用是不一樣的，一個是WIFI天線，另一個是4G天線。

如果取下來不小心把它們放在一起，你是不是就不容易區分出來了？仔細看4G天線更長，是黑色的，WIFI天線更短，顏色更淺是灰色的，天線上面也有wifi字樣。

這種柔性FPC天線，是柔性設計，可以隨意彎曲，可以將背面的3M貼紙直接撕開，然后貼在我們?cè)O(shè)備里面，很多場景都在用，包括咱們的汽車充電樁有些時候也會用到。

配套的還有一些其它配件

4寸TFT-LCD：MIPI接口，分辨率為720x720，色深為16.7M。

還有其他配件包括12V/1A電源適配器，Type-C接口的調試線，USB轉TTL工具，杜邦線和塑料間隔柱。

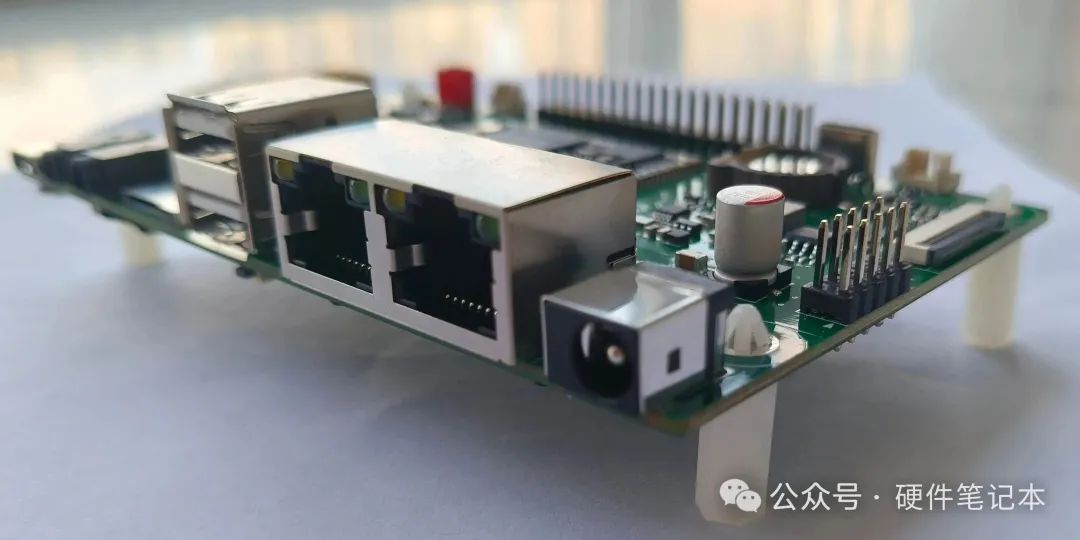

這個塑料間隔柱雖然不值錢，但是用起來卻是非常方便，主要作用就是在咱們調試時將主板抬起來，用于保護電路板，防止跟周面錫渣或者其它金屬物品短路。

最后，咱們來一張全家圖

03| 開發資料

作為一個工程師，我也特別看重開發板的資料，完善的資料會讓整個開發過程事半功倍，購買后你會收到整整90G的開發資料包。老實說，這個資料我整整下了幾天才下完，一方面確實是資料太全了，另一方面家里網速確實太差了。

里面除了HDK，SDK還有很多相關的技術服務，原廠資料，開箱必讀指南以及industio的介紹手冊選型等等。

咱們隨便打開一份硬件原理圖來看，就很人不一樣的感覺。與常見的參考設計不同，它采用了清晰的功能分區布局：上面是4G模塊及其接口，供電電路，右下面左側整齊地布置了WIFI模塊右側是RTC電路。每個功能區塊都用明顯的框線和標注區隔開來，信號功能一目了然，讓人在閱讀時能快速定位到目標電路，大大提升了原理圖的可讀性和維護性。這種模塊化、系統化的設計思路，既體現了工程師的嚴謹思維，也為后續調試和維護提供了便利。

我有留意到在產品的電磁兼容性（EMC）方面，這款產品不僅通過了CE認證的EMC測試（其RE測試標準甚至比FCC更為嚴格），還隨附了完整的測試報告，充分證明了其出色的EMC性能。

更令人印象深刻的是其ESD靜電防護性能——普通產品的ESD標準通常為接觸放電4KV/空氣放電8KV，而這款產品直接將指標提升至接觸8KV/空氣15KV，遠超行業平均水平，顯著提升了產品的可靠性和耐用性。

做過產品落地的工程師都深有體會——EMC認證對產品上市銷售至關重要。這份認證不僅意味著產品符合電磁兼容標準，更是產品可靠性的有力證書，在市場競爭中絕對是重要的加分項。

從商業角度看，這既展現了團隊的專業實力，也為后續市場推廣提供了強有力的技術支撐。

RE測試現場

ESD靜電測試現場

除此之外，觸覺智能在可靠性方面也花了很大的功夫，進行了嚴格的電源完整性和信號完整性仿真設計，通過各項電磁兼容、溫度沖擊、高溫高濕老化、長時間存儲壓力等測試。

產品可以廣泛用于家電顯控、顯示HMI、手持終端、工業IOT網關、工業控制、PLC等領域。

做產品不容易，做好產品更是難上加難?？吹贸鰜?lái)觸覺智能這次是下了血本要搞大事??！他們產品不僅實現了100%國產化，還拍胸脯保證10年穩定供貨。這對我們做項目的來說簡直是雪中送炭——這幾年被貿易戰折騰得夠嗆，整天忙著找替代料、做驗證，人都快被逼瘋了?，F(xiàn)在總算有個靠譜的長期方案，終于能睡個安穩覺了！

至于軟件，支持多種實時與常規系統，系統上有一個基于Linux6.10核心，采用Buildroot構建的系統，支持Ubuntu系統，同時也支持QT GUI，LVGL輕量級UI框架，秒級快速啟動。

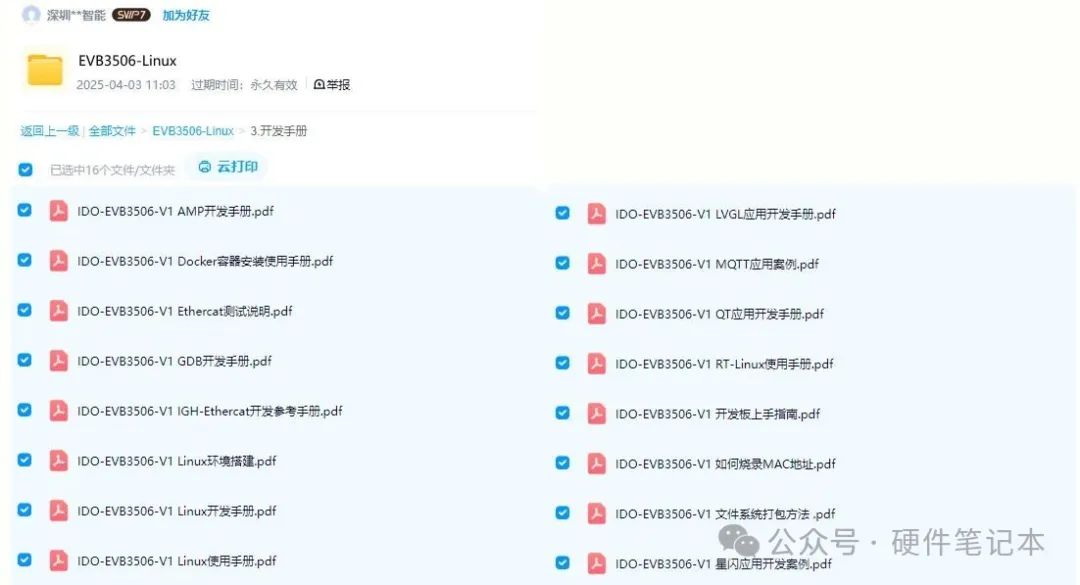

軟件手冊內容豐富，提供詳細的開發者手冊，每個接口都有詳細說明，源碼SDK，案例Demos，示例代碼豐富：GPIO、PWM、ADC等常用外設都有現成的例子。

說真的，這么全的資料在同價位開發板里真是獨一份。新手照著文檔就能快速上手，老鳥也能直接用在項目上，省去了很多自己造輪子的時間。

最后咱們來點亮一個LCD。

來拍個小視頻，真的是秒開機，開機速度非常快。

04| 總結

性價比之王，經過這段時間的了解，我給這款開發板總結了幾個關鍵詞：

• 價格親民：核心板寬溫級256+256MB才59元
• 性能強悍：三核A7加M0的設計，應對復雜場景游刃有余
• 接口豐富：該有的都有
• 穩定可靠：工業級設計，已實現量產，拿來就能用
• 生態完善：軟件支持到位，開發效率很高

適合人群：

• 嵌入式初學者：資料齊全，容易上手
• 創業公司：低成本驗證產品創意
• 各個企業：穩定可靠，長期供貨
• 電子愛好者：可玩性高，社區支持好

如果你正在尋找一款性價比高的開發板，觸覺智能的星閃開發板絕對值得考慮！
