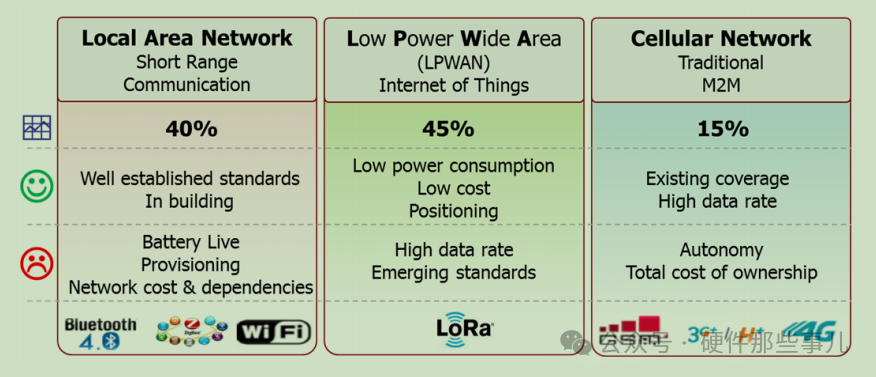

隨著當今物聯網技術的發展，在傳輸層需要用到的通信技術也是越來越多，因?yàn)?/span>一項技術無法滿足物聯網的所有應用。比如：WiFi和BLE應用于個人設備通信。蜂窩網絡技術非常適合于需要高數據吞吐量和有電源的應用。而LPWAN具有較低功耗，很好的應用于傳感器設計，滿足不同的環境每小時幾次長距離發送少量數據的需求。根據這些應用，我們將無線網絡的技術主要分為以下幾類：

今天我們就來一起看看LoRa技術：

一、LoRa 定義

LoRa全稱（Long Range Radio）最開始是由Semtech公司定義的一種物理層調制方式，是基于非授權頻譜的低功耗廣域網通信技術（LPWAN）。Semtech控制著LoRa最主要的的知識產權，在最初階段，芯片幾乎是壟斷供應，并成立了LoRa聯盟。隨著后來的發展，很多國內廠家也獲得了Semtech的LoRa IP授權或者晶圓授權，比如翱捷科技，華普微電子，升哲科技等等。隨著他們進入LoRa芯片市場，推動了中國LoRa芯片市場的多元化發展。同時也推動了應用的普及與發展。

二、LoRA技術

基本原理LoRa是一種基于 chirp spread spectrum (CSS) 擴頻調制技術的無線通信方案，其工作原理是通過線性頻率調制（LFM）產生“啁啾”信號，每個數據包的載波頻率隨著時間線性變化。這種調制方式允許信號在強干擾環境下保持良好的穿透力與抗多徑衰落能力，從而實現遠距離傳輸。

• 擴頻調制：LoRa采用CSS技術，通過在頻域中循環平移chirp信號來編碼數據。這種調制方式允許信號在多個頻率上進行傳輸，從而提高了抗干擾能力和通信距離。
• 前向糾錯編碼：為了提高數據傳輸?shù)目煽啃?，LoRa使用前向糾錯(FEC)技術，確保即使在噪聲干擾較大的環境中也能正確解碼數據。
• 低功耗設計：LoRa技術特別注重低功耗，使得設備可以在電池供電的情況下長時間運行。這使得LoRa非常適合需要長期部署的物聯網應用。
• 自動重傳請求（ARQ） ：如果接收到的數據包有誤，LoRa支持自動重傳請求，以提高數據傳輸?shù)目煽啃浴?/span>

三、LoRa 的關鍵參數-擴頻因子

LoRa采用多個信息碼片來代表有效負載信息的每個位，擴頻信息的發送速度稱為符號速率（Rs），而碼片速率與標稱的Rs比值即為擴頻因子（SF，SpreadingFactor），表示了每個信息位發送的符號數量。擴頻因子的取值范圍通常為SF6到SF12，不同的SF值之間為正交關系，這意味著在接收端，只有當接收機的擴頻因子與發送機的擴頻因子匹配時，信號才能被正確解調。因此，在實際應用中，必須確保鏈路發送端和接收端的SF值一致。 此外，擴頻因子還影響著LoRa信號的覆蓋范圍。在負信噪比條件下，擴頻因子較大的信號仍能正常接收，這有助于改善LoRa接收機的靈敏度、鏈路預算和覆蓋范圍。如下圖所示：

四、LoRa 的關鍵參數-編碼率（CR）

編碼率表示數據流中有用部分的比例。LoRa支持的CR包括：CR1 (4/5), CR2 (4/6), CR3 (4/7) and CR4 (4/8)。在LoRa通信中，編碼率通過循環糾錯編碼實現前向錯誤檢測與糾錯。編碼率通常以k/n的形式表示，其中k為有用信息的位數，n為編碼器產生的總位數。n-k即為傳輸開銷，用于攜帶冗余信息以糾正傳輸過程中的錯誤。

選擇合適的編碼率可以在保證數據傳輸可靠性的同時，盡可能地減少傳輸開銷。在實際應用中，需要根據信道條件、誤碼率等因素來選擇合適的編碼率。不同編碼率產生的數據開銷如下：

五、LoRa 的關鍵參數-信號帶寬（BW）

信號帶寬決定了LoRa信號的頻率范圍。LoRa 支持的帶寬包括：7.8kHz, 10.4kHz, 15.6kHz, 20.8kHz, 31.2kHz, 41.7kHz, 62.5kHz, 125kHz, 250kHz, 500kHz。增加信號帶寬可以提高有效數據速率，從而縮短傳輸時間。然而，增加帶寬也會犧牲部分接收靈敏度。因此，在實際應用中，需要根據具體需求和場景來選擇合適的帶寬。

帶寬與傳輸時間，靈敏度的關系如下圖所示：

六、LoRaWAN

LoRaWAN 開放規范是由非營利性技術聯盟 LoRa Alliance® 管理的低功耗廣域網 (LPWAN) 標準。LoRaWA為網絡定義了通信協議和系統體系結構，而LoRa物理層則支持遠程通信鏈路。協議和網絡架構在決定一個節點的電池壽命、網絡容量、服務質量、安全性和網絡所服務的各種應用程序方面的影響最大。

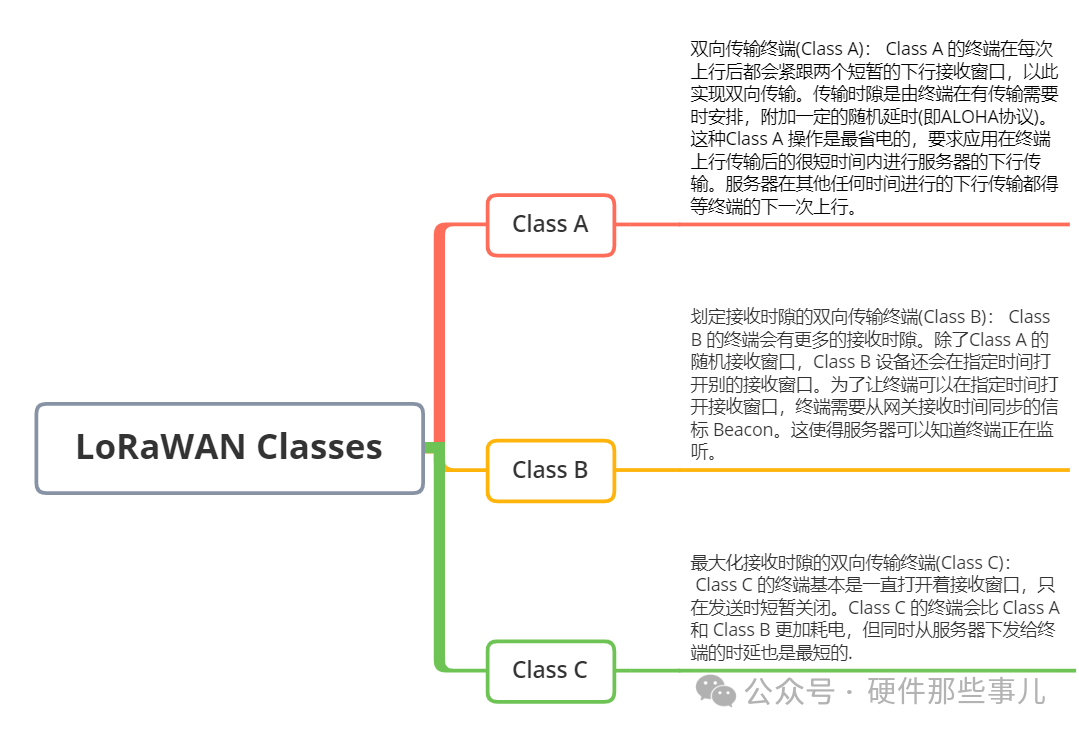

LoRaWAN 有三種終端類型，分類如下：

七、LoRaWAN網絡架構

LoRa網絡通常由節點、網關和服務器組成。節點負責收集和傳輸數據，網關則作為節點與外部網絡之間的橋梁，將數據轉發到服務器。服務器負責數據的處理和管理。整體網絡架構如下圖所示：

• 節點：也可以叫做終端，它們是網絡中的基本單元，負責收集和傳輸數據，比如各種LoRa傳感器.
• 網關：連接節點到公共網絡的橋梁，通過WiFi、3G/4G，以太網等實現與外部通信。
• 服務器：接收從網關接收到的數據，并進行進一步處理和轉發。

八、LoRaWAN射頻與頻譜不同國家和地區對loRa的頻譜和信道，功率有不同要求，如下為部分地區的參數：

LoRa 應用非常廣泛，工業控制，環境檢測，智慧城市等等各種控制傳感器應用，之前很多關于LoRa 與NB-IOT技術的對比，其實兩者各有優勢，但是NB-IOT受限于運營商的基站建設情況。同時在同一個區域，也存在并發問題，實時性較高的場景不太適合，而LoRa工作在非授權頻段，企業可以獨立組網，可以在企業級LPWAN領域有較大發展空間。

參考文獻：《LoRaWAN官方白書皮》
