前幾天群里有小伙伴問了一個問題：“這顆芯片的FB引腳為什么串了一個1kΩ的電阻？”如下圖1所示RT：

說實在的，buck電路應用經常見，不過這種也是第一次看到，帶著這個問題，我查了下這顆芯片的技術手冊，看下有沒有答案，一般來說應用中的問題都可以在規格書中查到，所以硬件工程師必須具備的一個重要能力就是熟練掌握閱讀各類規格書的能力，既要總覽全局，粗略讀，也要粗中有細，學會精讀。

 圖 1 典型應用

芯片的功能框圖，硬件工程師一般應用多一些，這塊我們一般不看，做芯片的工程師或者AE會研究的多一些。

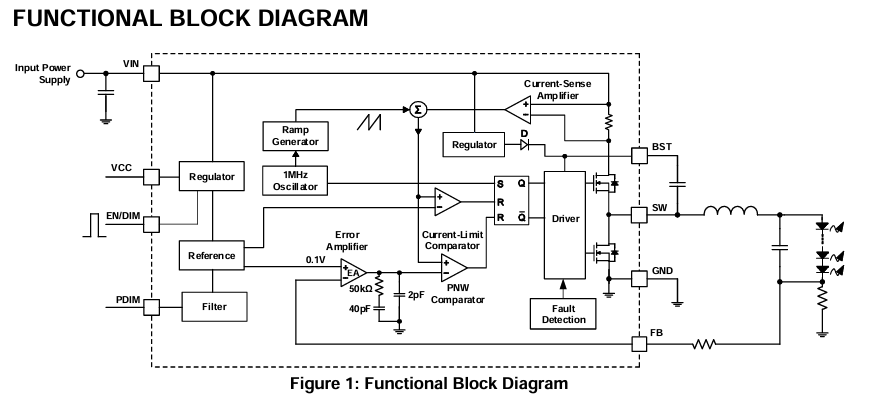

圖 2 芯片框圖

我們?cè)赑CB Layout Guidelines這里找到了答案，對于FB引腳，在走線時盡量保持越短越好，如果因?yàn)橐恍┩鈬骷叽鐔?wèn)題導致反饋線太長時，就需要加一個RT電阻。

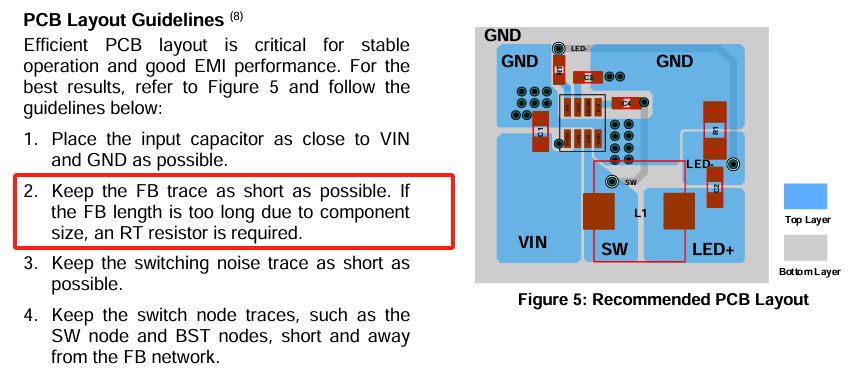

圖 3 PCB Layout Guidelines

規格書上還有很多細節的東西，比如每個引腳功能及應用注意點，典型設計中，buck電路中的各個器件如何選型的，都有計算公式在，另外還有芯片各種模式和場景下的測試圖形，都有助于我們積累知識。許多工程師問我如何提升？我覺得多關注這些細節，日積月累就會有所提高。
