寫在前面

本文主要針對使用GD（兆易創新）系列的FLASH做啟動配置片時，遇到的相關問題進行簡單整理復盤，避免后人踩坑。本人操作固化芯片型號為：ZYNQ7045、690T（復旦微替代型號V7 690T）。

7系列FPGA固化

由于GD SPI Flash器件和進口器件的廠家ID不一致，而Vivado軟件又不支持跳過ID檢查，導致使用GD Flash做FPGA配置片時，無法通過Vivado軟件直接燒錄。

常見方法有兩個，一個是通過TCL腳本加自定義橋接位流的方式，另外一個是通過ISE的IMPACT調過核查ID的操作。

通過TCL腳本加自定義橋接位流的方式，在Vivado平臺上實現對FLASH配置片的直接燒錄。該方法工作量較大，且不同國產芯片的相關修改配置不同，很難做到兼容處理，且需要相關公司的技術部門對相關操作（如燒寫FLASH的相關文件進行替換）進行完善處理，操作難度較大。

通過ISE的IMPACT跳過核查ID的操作，只需要安裝ISE版本（推薦安裝14.7）的軟件，添加環境變量進行固化操作即可。

添加跳過IDCODE核查環境變量

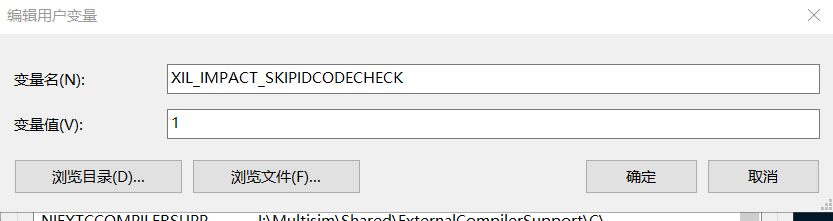

安裝xilinx ISE14.7后，打開電腦的環境變量，配置IMPACT跳過ID核查，變量名輸入：XIL_IMPACT_SKIPIDCODECHECK，變量值設置為1。

完成設置后重啟電腦即可生效。

制作MCS文件

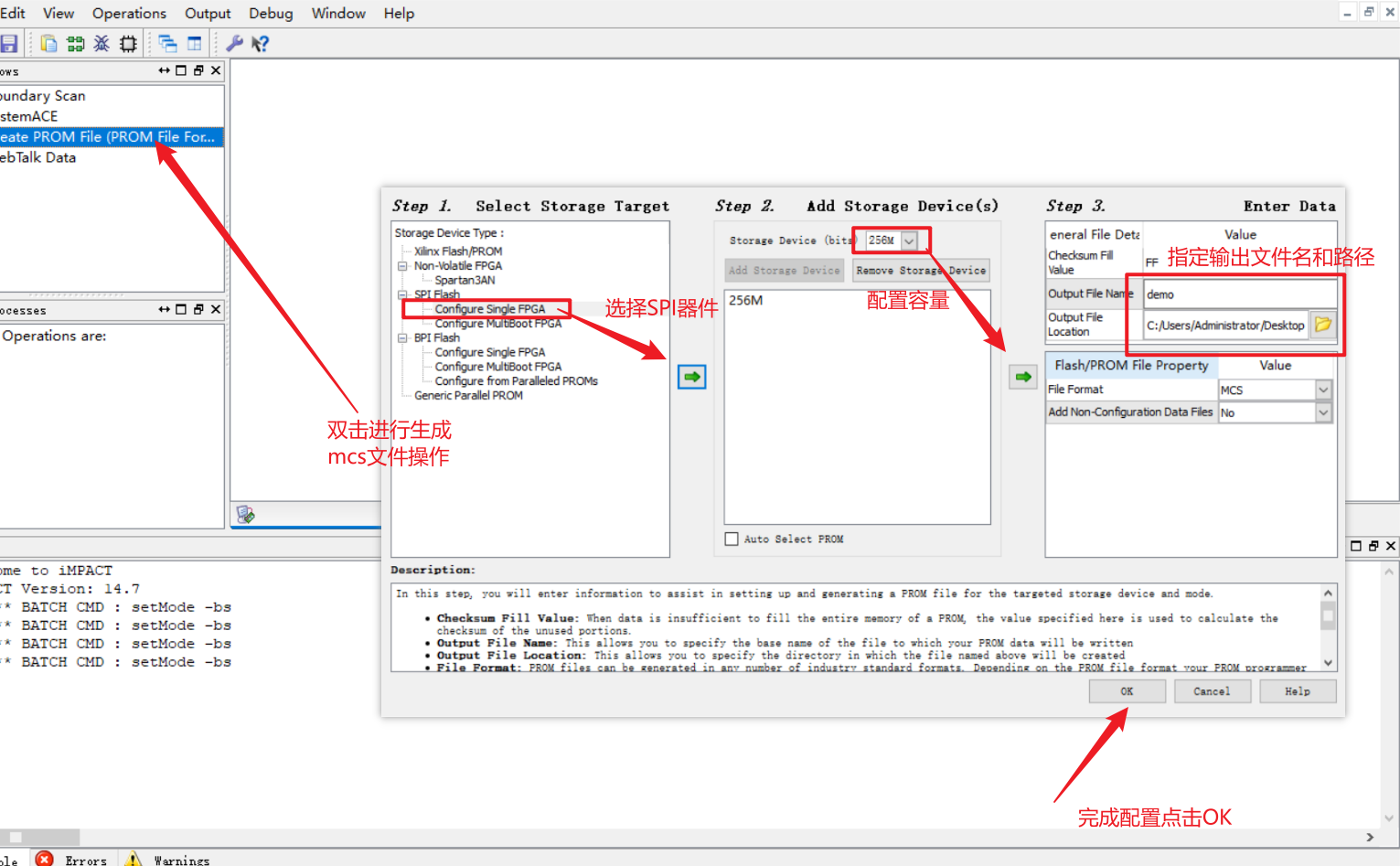

找到ISE的IMPACT，雙擊創建PROM文件，如選擇SPI器件，如圖示操作進行選擇FLASH固化文件的配置。

點擊OK后彈出以下界面。

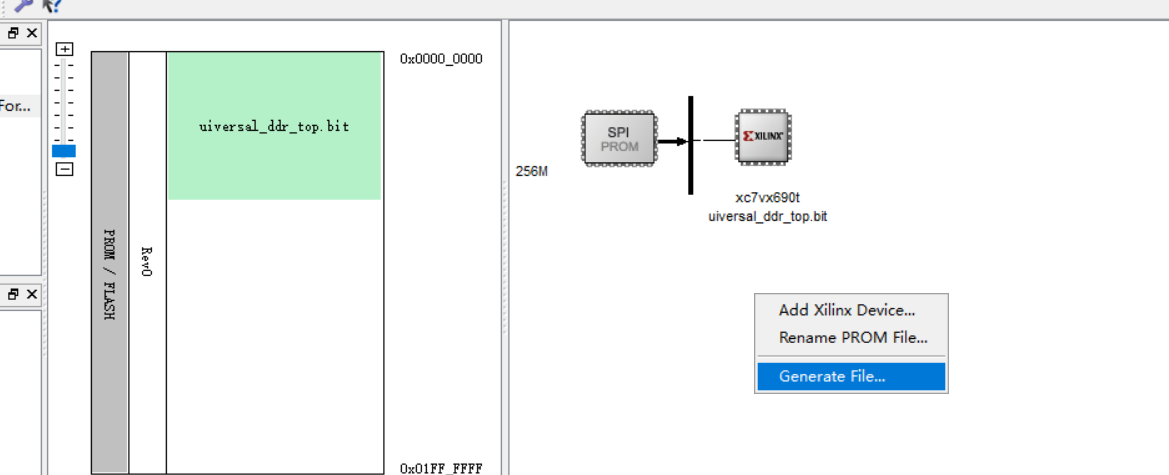

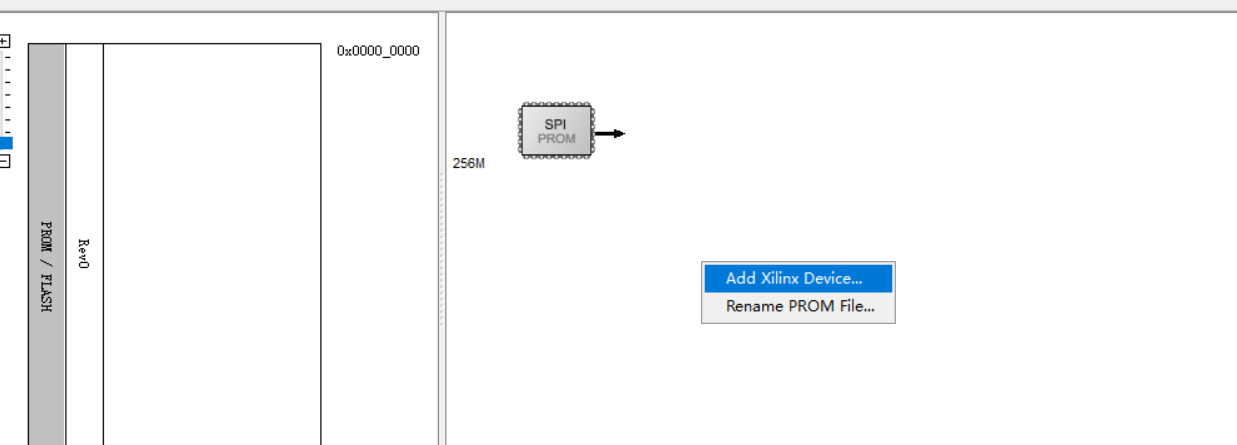

添加XILINX器件，添加固化所需要的bit文件，右鍵點擊生成文件。

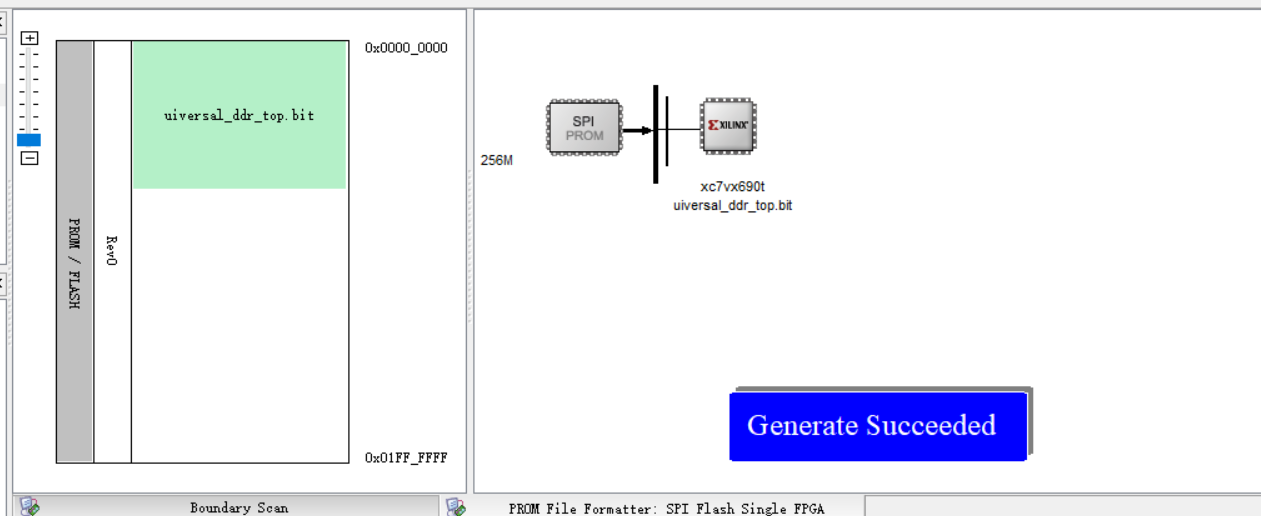

生成成功。

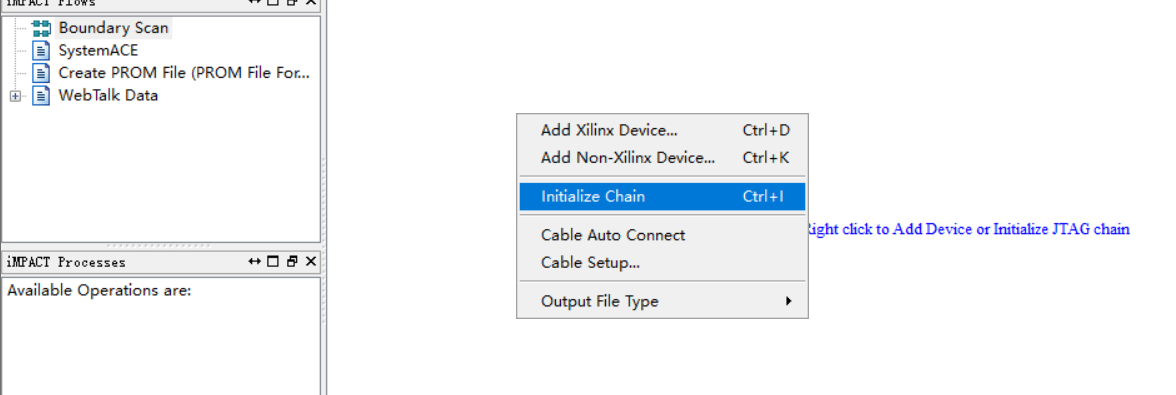

連接板卡后，選擇初始化鏈路，添加xilinx器件，和固化的SPI或者BPI FLASH，操作步驟同ISE固化步驟。

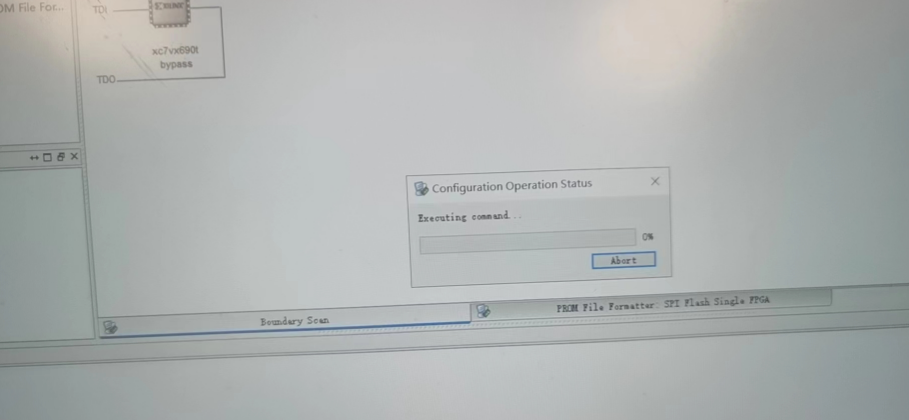

選擇下載固化的mcs文件，點擊燒寫固化。

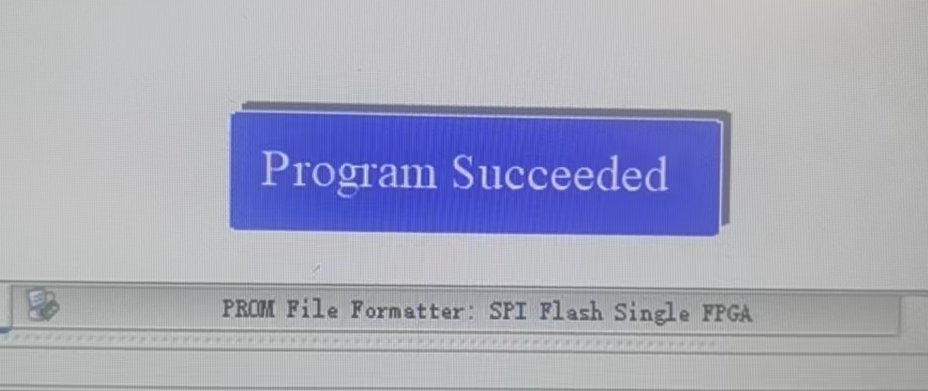

固化成功后應顯示如下界面：

ZYNQ固化

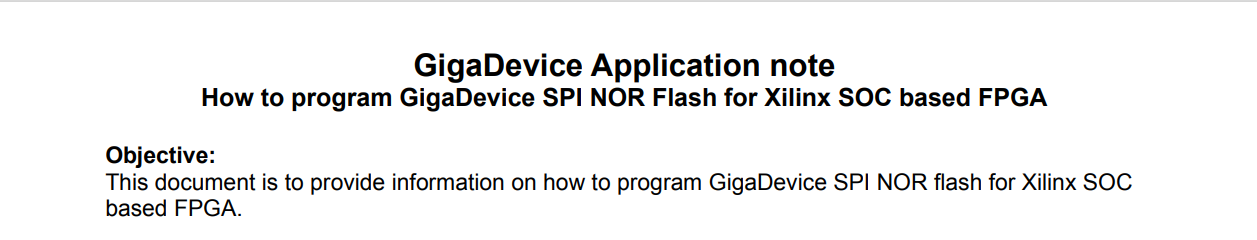

ZYNQ固化參考提供的GD固化指導文件，將軟件路徑下的Uboot文件夾下的zynq_qspi_xx_xxxx.bin文件進行替換，本質應還是修改BIN文件后調過器件ID核查。

由于ZYNQ可以使用vivado進行固化，也可以使用SDK進行固化（高版本叫vitis，道理相同），所以根據使用軟件替換掉相應的BIN文件，即可完成ZYNQ芯片的固化。

FSBL文件以及ZYNQ的鏡像文件按正常步驟進行操作生成，無需進行額外修改。

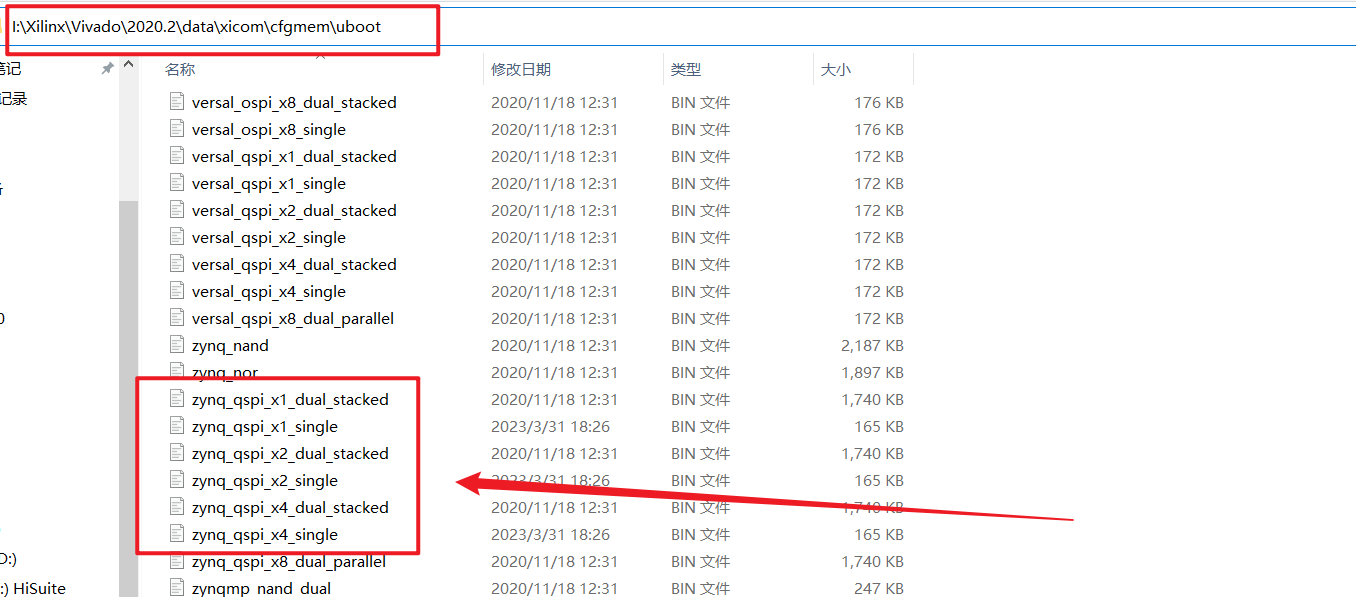

找到軟件安裝路徑，找到uboot文件夾，路徑如下：

../../Xilinx/Vivado/2021.1/data/xicom/cfgmem/uboot

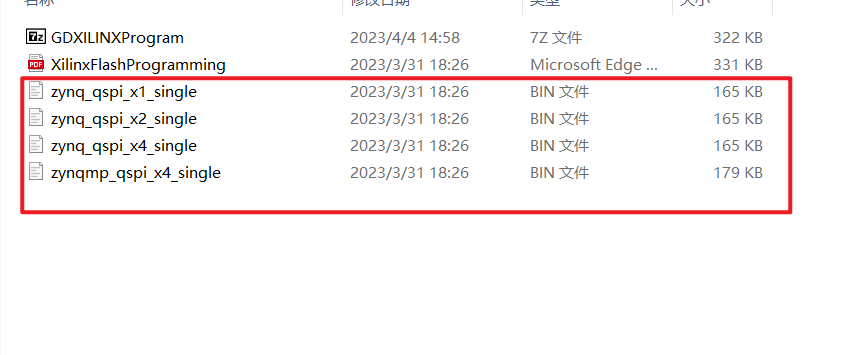

使用GD提供的qspi.bin文件替換掉軟件自帶的bin文件。

依據GD建議選擇的MX型號的FLASH，選擇相應容量的FLASH進行固化，即可。

如果使用SDK或者Vitis，選擇相應版本的軟件找到uboot路徑，

Vitis路徑如下：

../../Xilinx/Vitis/2021.1/data/xicom/cfgmem/uboot

SDK路徑如下：

../../Xilinx/SDK/2018.3/data/xicom/cfgmem/uboot

完成替換后，使用SDK固化（vitis固化）操作同常規操作。

小結

GD系列FPGA和ZYNQ固化所需文件：https://download.csdn.net/download/weixin_41445387/90523735?spm=1001.2014.3001.5503。
