本系列整理數字系統設計的相關知識體系架構，為了方便后續自己查閱與求職準備。在FPGA和ASIC設計中，時鐘信號的好壞很大程度上影響了整個系統的穩定性，本文主要介紹了數字設計中的非理想時鐘的偏差來源與影響。

（本文長度約三千字，請耐心閱讀，本人水平有限，如有紕漏與錯誤，歡迎留言討論）

理想時鐘

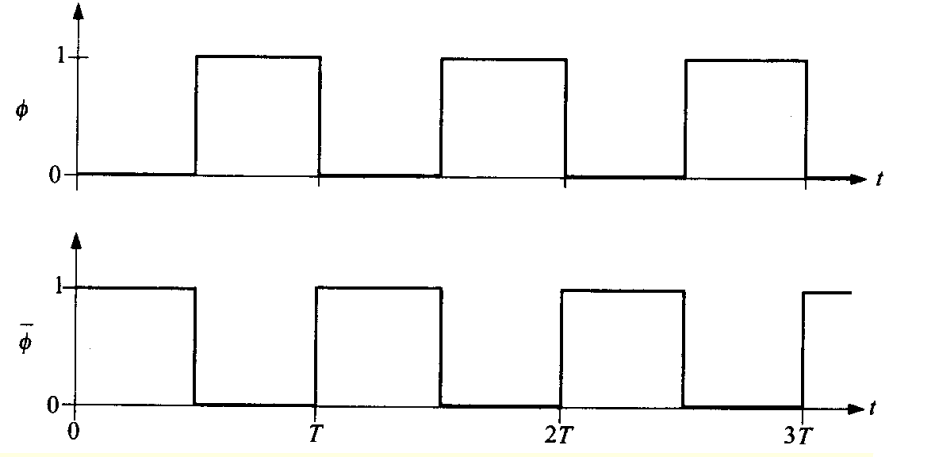

在數字設計中的理想時鐘如下圖所示：

理想時鐘的特點如下：

-時鐘無重疊： 任意時刻下， Φ 與Φ非的與恒為零；

-全軌輸出： VDD - V(Φ) = V (Φ非)；

-時鐘無延遲、無偏斜、無抖動。

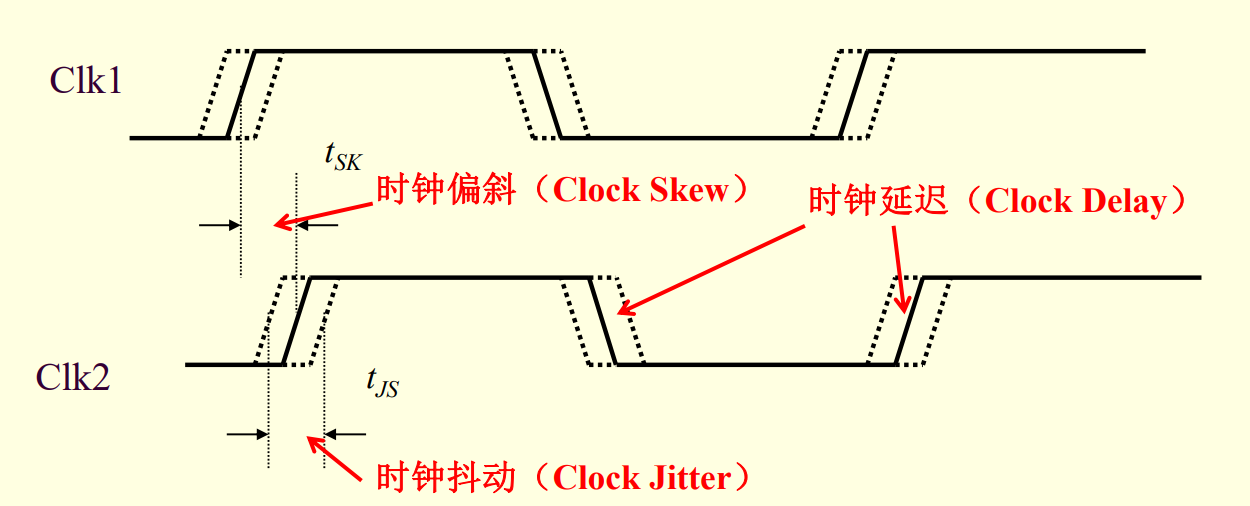

非理想性時鐘在數字設計中的非理想時鐘如下圖所示，和理想時鐘相對立，如果不滿足上述的理想時鐘的相關特點，可認為其實一個非理想時鐘。

對上圖進行分析，假設CLK1、CLK2是同一個時鐘樹下的不同時鐘，此時，兩個時鐘邊沿的時間差就為時鐘偏斜，同時，對于某一個時鐘，在時鐘變化邊沿時，會有一定的隨機性，所以這里隨機的時鐘周期變化叫做時鐘抖動。

假設CLK1是CLK2的前級時鐘，所以上圖中兩個時鐘的邊沿的時間差即為時鐘延遲。

在上圖中其實不能很準確體現出時鐘延遲和時鐘偏斜的概念區別，貼出另外一個圖以供參考：

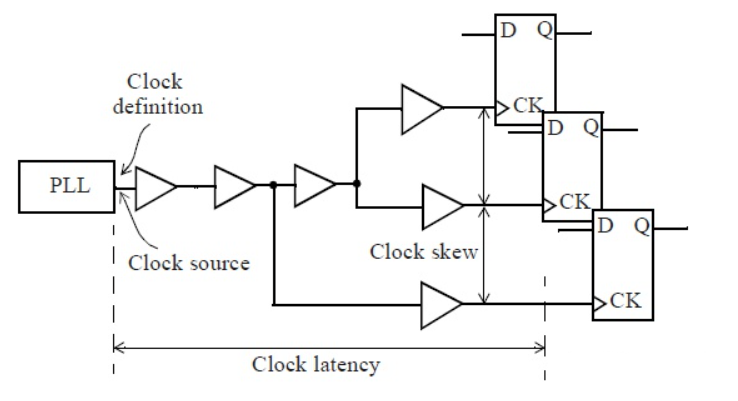

在下圖中很容易理解時鐘延遲和時鐘偏斜的概念：

-時鐘延遲（clock latency）是指從時鐘源到終點所花費的總時間。

-時鐘偏斜（clock skew）是指到達不同時鐘樹終點的時間差。

時鐘偏斜主要來自時鐘在空間上的不期望變化，時鐘延遲和時鐘抖動主要來自時鐘在時間上的不期望變化。

時鐘延遲（clock latency）

時鐘延遲（clock latency）是指從時鐘源到終點所花費的總時間，主要針對的是一個時鐘，從時鐘源端輸出到所驅動的器件的時鐘輸入端的時間延遲。

時鐘偏斜（clock skew）

時鐘偏斜（clock latency）是一對物理時鐘的標稱時間差與實際時間差之間的區別。理想情況下，時鐘應同時到達系統中所有的鐘控元件（鎖存器、觸發器、存儲器和動態門等），這樣系統才有一個共同的參考時間。實際中，時鐘到達各點的時間稍微有些差別，這個差別就叫時鐘偏斜。

兩個不同時鐘的時鐘延遲，就是時鐘偏斜。

時鐘偏斜發生在兩個時鐘信號之間，一般不會引起電路實際時鐘周期的變化，只會導致時鐘相位的偏移；時鐘抖動可以發生在一個時鐘信號自身，會引起時鐘周期的變化。

時鐘偏斜與時鐘抖動統稱為時鐘偏差，二者之和也叫時鐘不確定性（uncertainty）。邊沿之間的時鐘抖動有時也被歸于與時間相關的時鐘偏斜。

時鐘抖動（clock jitter）

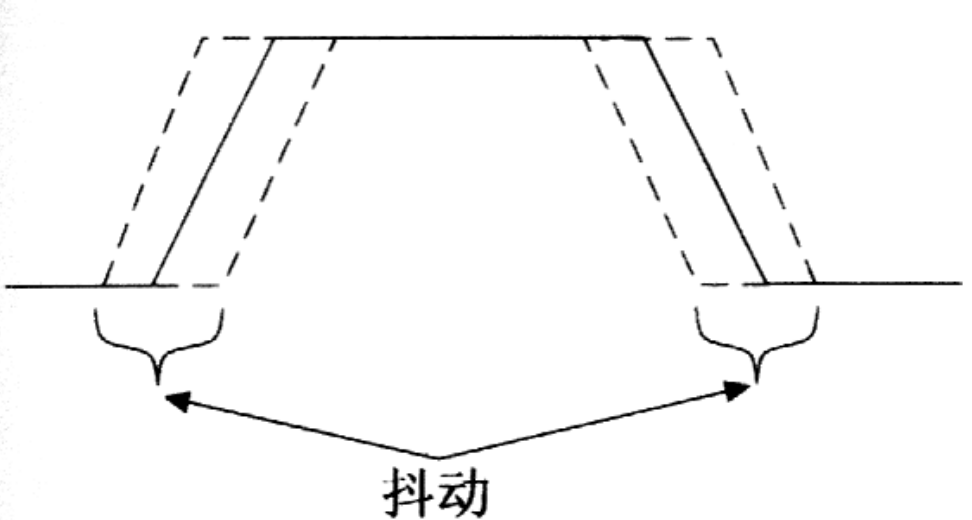

時鐘抖動（clock jitter） 是指芯片的某一個給定點上時鐘邊沿發生暫時的隨機變化，會導致時鐘周期的縮短或加長。

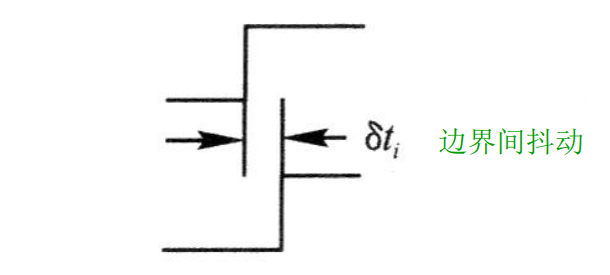

邊界間抖動（edge-to-edge） ：時鐘邊沿相對與理想時鐘邊沿的最大變化值，實際上是隨時間變化的時鐘偏斜。

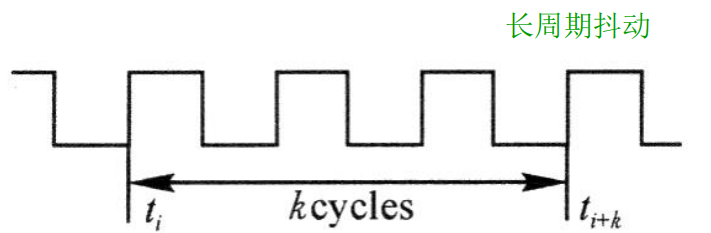

長周期抖動（k-cycle）：數個周期后邊沿之間的最大變化值，主要影響芯片間的時序同步，也叫絕對抖動。

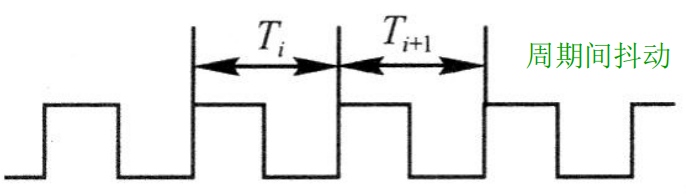

周期間抖動（cycle-to-cycle） ：相鄰時鐘周期間的時變偏離，主要影響芯片內時序同步，也叫相對抖動。

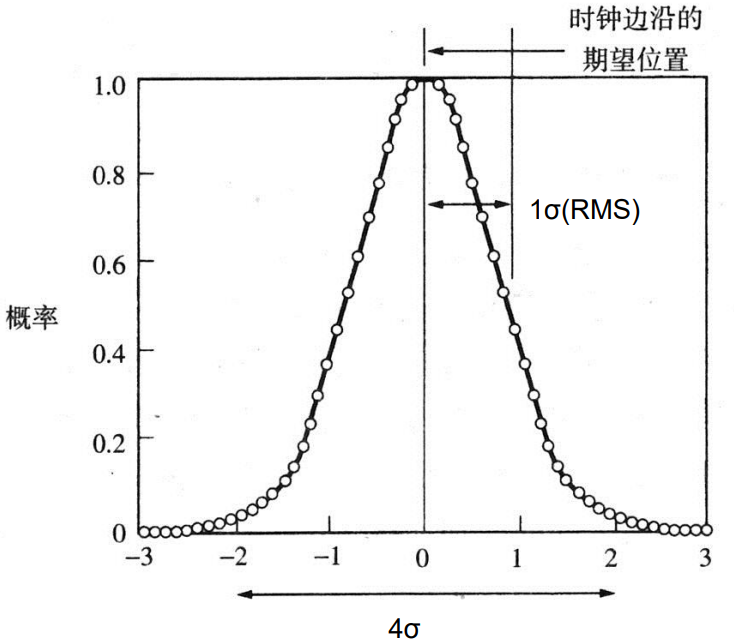

隨機抖動（random jitter）：由器件和導線的固有噪聲（如熱噪聲） 所致，為高斯分布，用均方根值（RMS）表征，無法預估。

確定性抖動 （deterministic jitter）： 確定性抖動由非理想傳輸效應、串擾、電源浪涌等所致，為非高斯分布，用峰峰值表征，可以預估。

在邏輯綜合前，常采用理想時鐘（邏輯時鐘）+預設偏差的方式來模擬真實時鐘；在物理設計時，完成實際時鐘（物理時鐘）的設計，其偏差必須滿足系統要求。

邏輯時鐘（logical clock） ：沒有時鐘偏斜的理想時鐘，邏輯設計者在用硬件描述語言描述系統行為時使用。

物理時鐘（physical clock） ：帶有時鐘偏斜的實際時鐘，為了使系統達到預期行為，設計者不得不在時鐘偏差、功耗、金屬化資源利用率和設計代價之間尋求均衡。

全局時鐘（global clock） ：為整個系統提供基準的單一時鐘。布線對時序的影響同一個時鐘下，驅動不同的觸發器，都需要在實際設計時候都需要進行布線，所以不同的觸發器之間布線長短也會有一定差異。

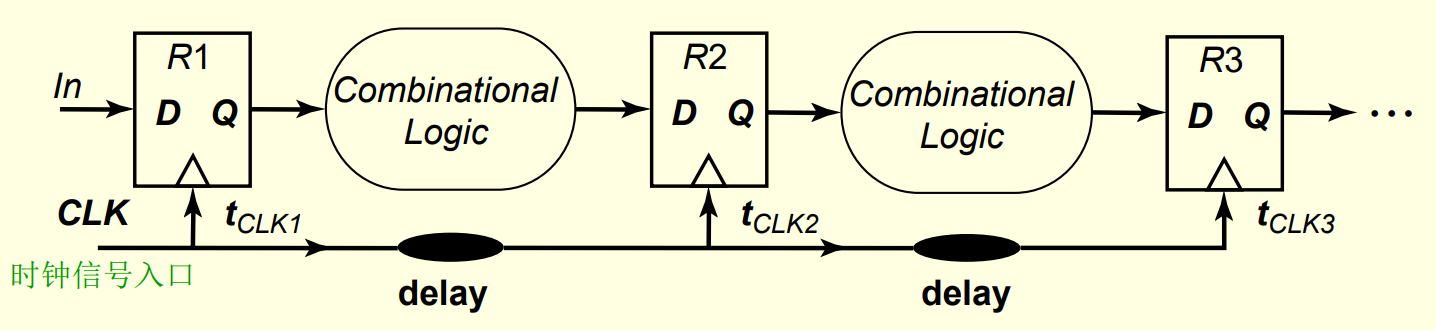

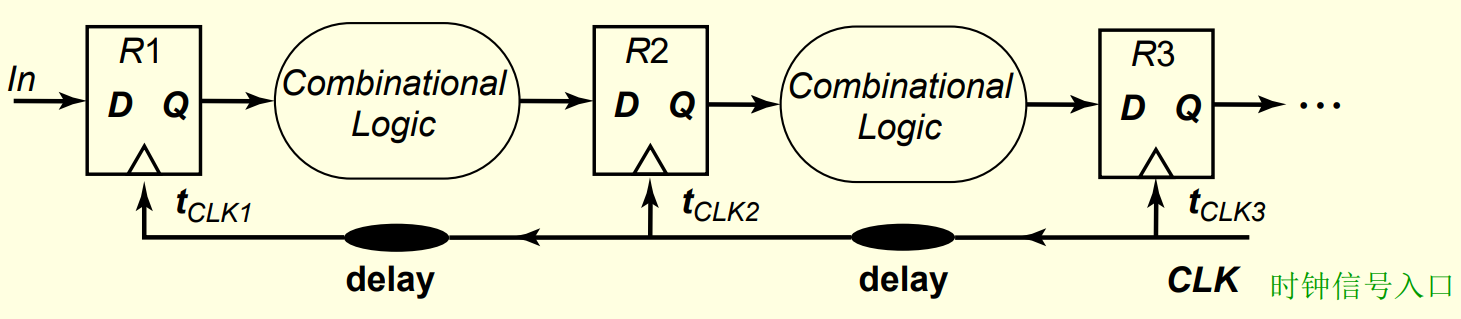

布線方向的影響：正偏差

時鐘布線方向與數據通過流水線方向一致會使得時鐘正偏差，也即，tskew > 0 。

好處：可采用更短的時鐘周期從而得到更高的時鐘頻率，有利于提高數據通過率。

壞處：需采用更長的保持時間，以免出現冒險競爭。

布線方向的影響：負偏差

時鐘布線方向與數據通過流水線方向相反會使得時鐘負偏差，也即，tskew < 0 。

好處：冒險競爭不易發生，提高了電路的健壯性。

壞處：加長了最小時鐘周期從而降低了時鐘頻率，不利于提高數據通過率。

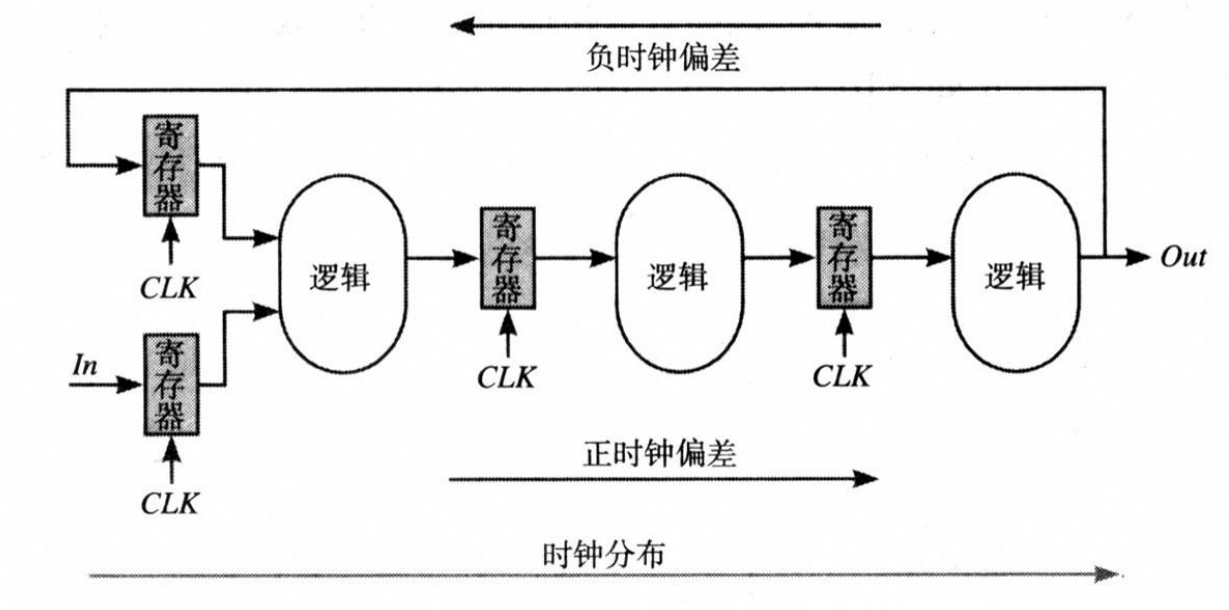

布線方向的影響：雙向電路

時鐘布線方向與數據通過流水線方向可能相同也可能相反，從而使正負偏差都存在。

一個較為理想的設計目標是使正、負偏差都很小，零偏差最好。

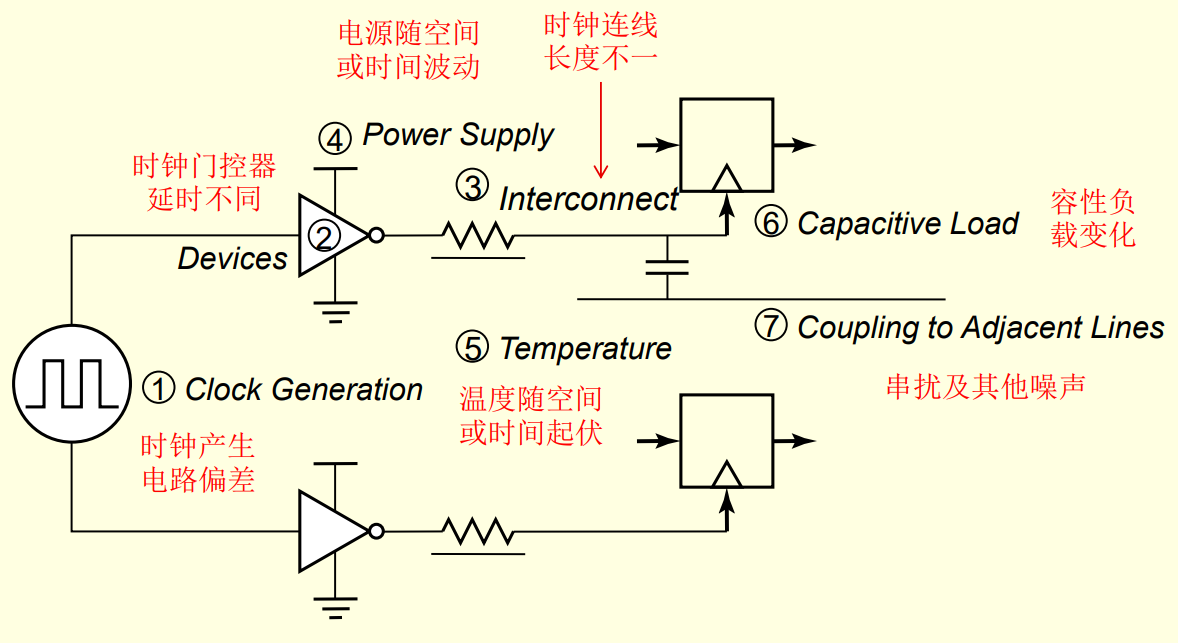

時鐘偏差的來源時鐘偏差的來源大致如下圖所示：

結合上圖中的引起時鐘偏差來源，大致可對時鐘偏差進行分類，系統偏差、隨機偏差、漂移偏差、抖動偏差，不同類型的偏差的原因如下：

-系統（systematic）偏差：時鐘產生器、時鐘門控器、電容負載、互連線的偏差，可預估并通過設計來糾正。

-隨機偏差：工藝離散引起元器件和互連線參數的隨機變化，無法預估，但可以測試，并用可校準延時元件來補償。

-漂移偏差：與時間有關的環境因素（如溫度隨時間變化、溫度的空間梯度變化）變化所致，也可補償，但需實時。

-抖動偏差：高頻環境變化（如電源浪涌、串擾）導致的電路延時隨時間和空間的變化，最難以防范，因補償電路來不及對它進行響應。

下面針對其中幾個原因進行舉例分析。

時鐘線長度不一引入偏差

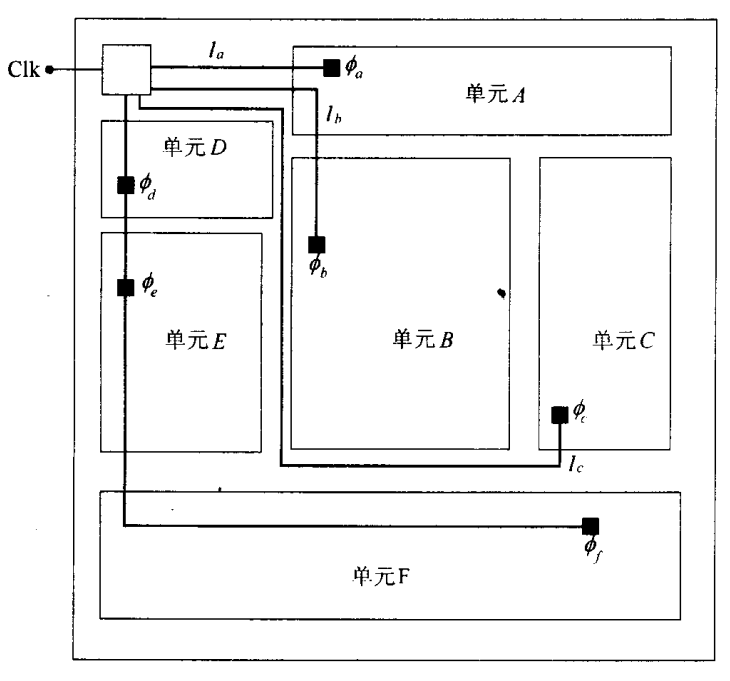

由于時鐘在驅動不同單元時，不同單元布局分布在不同區域，所以使得時鐘扇出的信號進行實際布線的長度長短不一，從而引起了時鐘偏差，如下圖所示，La和Lb長度不同，所以時鐘對應到單元A和單元B的時鐘延遲不同，使兩個單元的時鐘存在偏斜。

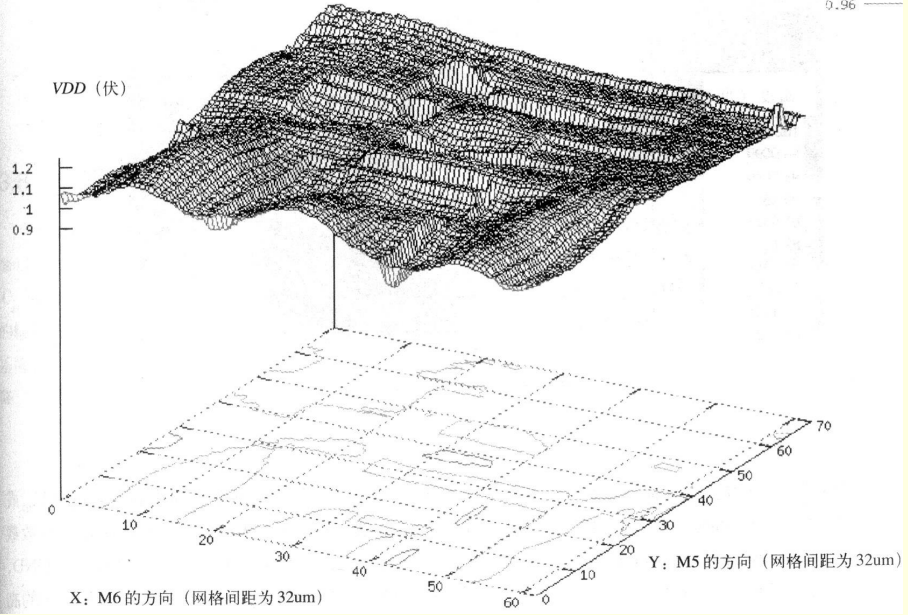

電源變化引入偏差I(lǐng)tanium 2 處理器芯片電源電壓的空間分布：1.2V標稱電源電壓下的最大變化為±100mV，由此導致的延時變化為13%/100mV。

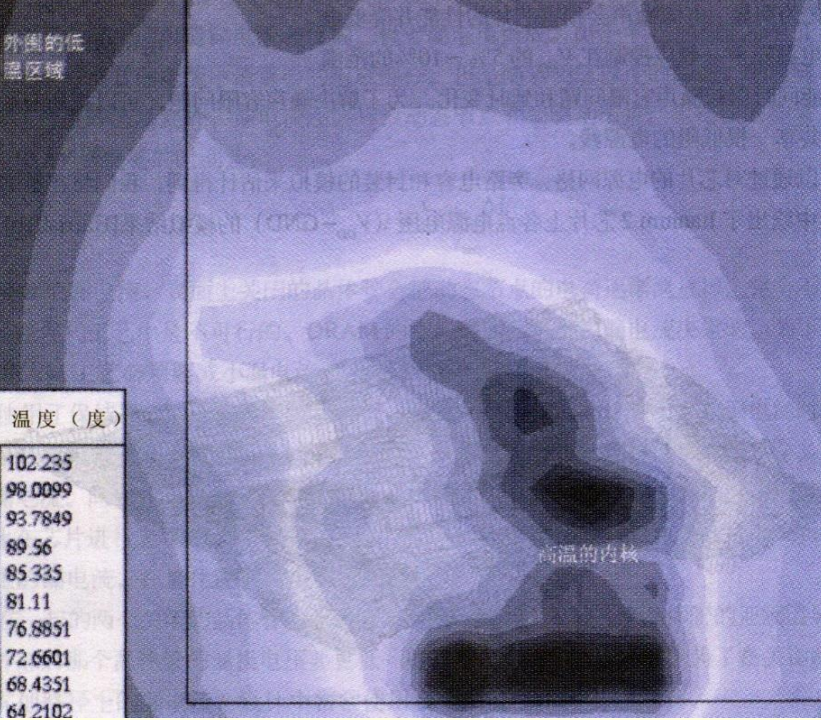

溫度變化引入偏差對Itanium 2的仿真結果表明，溫 度在芯片上的非 均勻分布達到 20℃時，會導致 1.5%的延時變化。

工藝變化引入偏差

工藝上變化也會引入時鐘的偏差，如溝道長度、閾值電壓和片上誤差。

溝道長度： Itanium 2的標稱值為180nm，工藝離散導致的偏差可能高達±12.5nm，這會導致±10%的延時變化。

閾值電壓：0.18um工藝下，小nMOS管（W<12.5um）、小pMOS管、 大nMOS管、大pMOS管的標準偏差分別為16.8、14.6、7.9、3.5mV， 這會導致一個標準偏差為2%的延時分布。

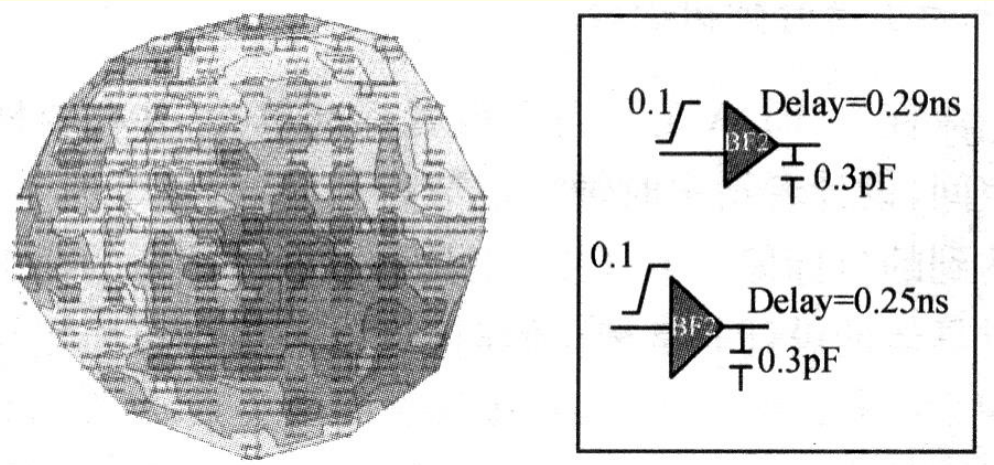

片上誤差 （on-chip variation， OCV）空間分布，相同的緩沖器單元因所處芯片位置 不同而產生的延遲誤差。

門控器引入偏差

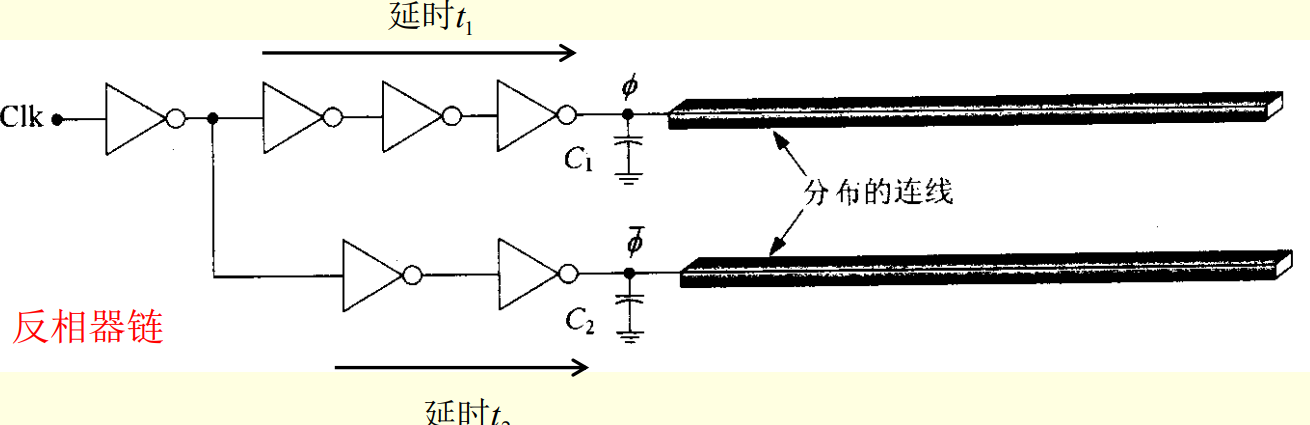

反相器鏈的延遲差以及C1與C2的差會導致時鐘偏斜|t2 -t1 | 。采用邏輯努力技術合理設計反相器鏈的級數及門間面積比，可減少乃至消除此偏差。

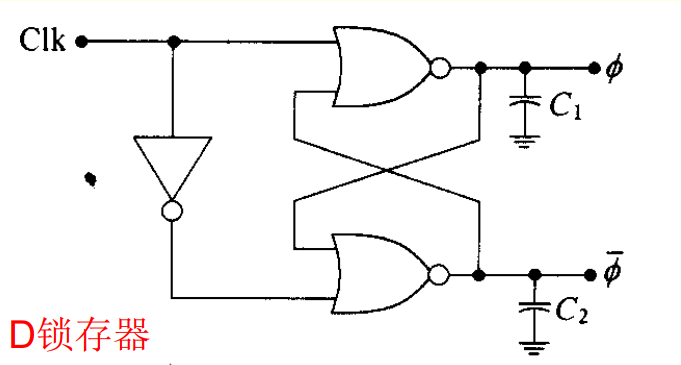

下圖的D鎖存器的時鐘偏斜來源于反相器的延遲以及C1與C2的差。通過調整兩個NOR2門的面積 比，可對時鐘偏斜進行補償。

負載變化引入偏差

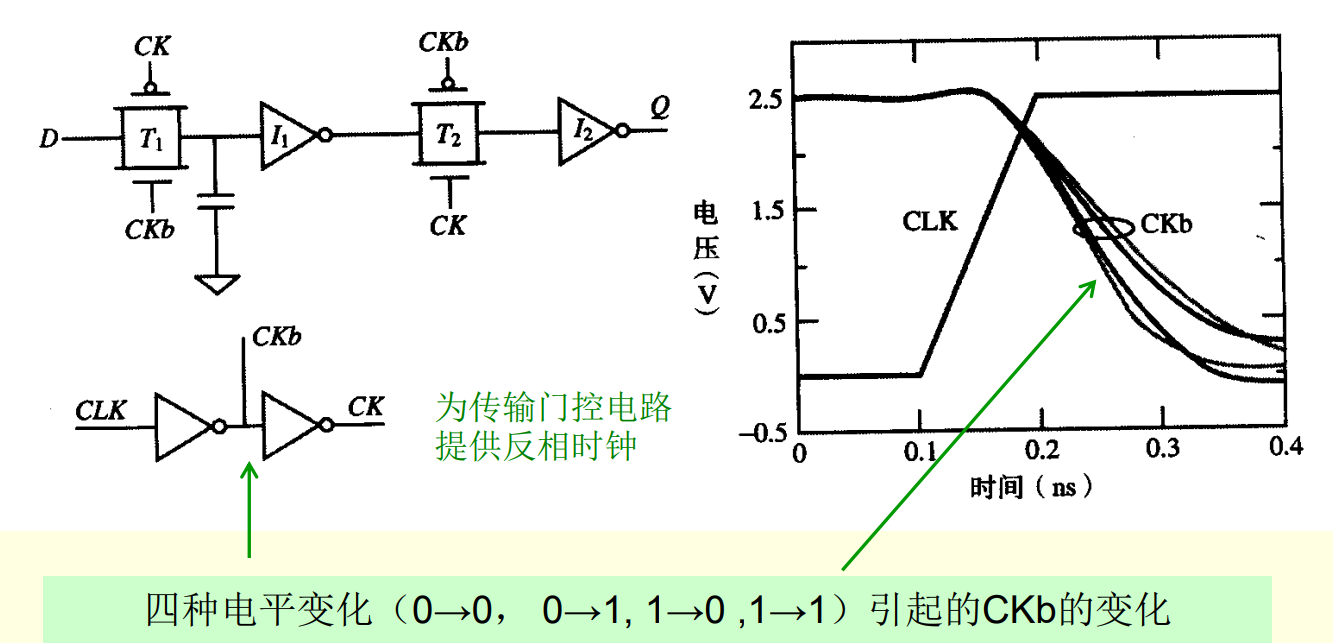

負載變化會引入時鐘偏差，柵電容與所加電壓有關，時鐘負載與鎖存器/寄存器的當前狀態及下一個狀態有關。如下圖所示，不同電平變化會影響時鐘負載的微小變化。

總結

時鐘延遲（clock latency） 是指從時鐘源到終點所花費的總時間。時鐘偏斜（clock skew） 是指到達不同時鐘樹終點的時間差。時鐘抖動（clock jitter） 是指芯片的某一個給定點上時鐘邊沿發生暫時的隨機變化，會導致時鐘周期的縮短或加長。

時鐘偏斜 主要來自時鐘在空間上的不期望變化，時鐘延遲和時鐘抖動 主要來自時鐘在時間上的不期望變化。

時鐘偏斜發生在兩個時鐘信號之間，一般不會引起電路實際時鐘周期的變化，只會導致時鐘相位的偏移；時鐘抖動可以發生在一個時鐘信號自身，會引起時鐘周期的變化。

時鐘偏斜與時鐘抖動統稱為時鐘偏差，二者之和也叫時鐘不確定性（uncertainty）。邊沿之間的時鐘抖動有時也被歸于與時間相關的時鐘偏斜。

布線方向會對時序造成正負偏差的影響，一個較為理想的設計目標是使正、負偏差都很小，零偏差最好。

時鐘偏差分為，系統偏差、隨機偏差、漂移偏差、抖動偏差，不同偏差的原因不同，可通過合理的設計將相應的影響規避或影響降至最低。
