近期在看Shift-GCN的論文[1]，該網絡是基于Shift卷積算子[2]在圖結構數據上的延伸。在閱讀源代碼[3]的時候發現了其對于Non-Local Spatial Shift Graph Convolution有意思的實現方法，在這里簡要記錄一下。 本文轉載自徐飛翔的"Shift-GCN中Shift的實現細節筆記，通過torch.index_select實現"

版權聲明：本文為博主原創文章，遵循 CC 4.0 BY-SA 版權協議，轉載請附上原文出處鏈接和本聲明。

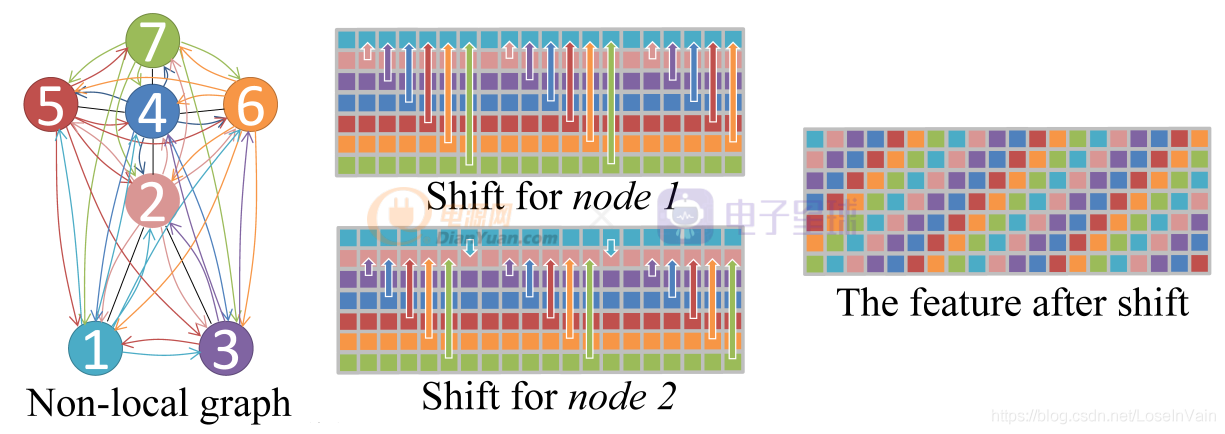

在討論代碼本身之前，簡要介紹下Non-Local Spatial Shift Graph Convolution的操作流程，具體介紹可見博文[1]。對于一個時空骨骼點序列而言，如Fig 1所示，將單幀的骨骼點圖視為是完全圖，因此任何一個節點都和其他所有節點有所連接，其shift卷積策略為：

對于一個特征圖而言，其中是骨骼點數量，是特征通道數。對于第個通道的距離為。

根據這種簡單的策略，如Fig 1所示，形成了類似于螺旋上升的特征圖樣。那么我們要如何用代碼描繪這個過程呢？作者公開的源代碼給予了我們一種思路，其主要應用了中的函數。先簡單介紹一下這個函數。

是一個用于索引給定張量中某一個維度中某些特定索引元素的方法，其API手冊如：

torch.index_select(input, dim, index, out=None) → Tensor
Parameters:
input (Tensor) – 輸入張量，需要被索引的張量
dim (int) – 在某個維度被索引
index (LongTensor) – 一維張量，用于提供索引信息
out (Tensor, optional) – 輸出張量，可以不填

其作用很簡單，比如我現在的輸入張量為的尺寸大小，其中為樣本數量，為特征數目，如果我現在需要指定的某些樣本，比如第,等等樣本，我可以用一個進行索引，然后應用就可以索引了，例子如：

>>> x = torch.randn(3, 4)
>>> x
tensor([[ 0.1427,  0.0231, -0.5414, -1.0009],
         [-0.4664,  0.2647, -0.1228, -1.1068],
         [-1.1734, -0.6571,  0.7230, -0.6004]])
>>> indices = torch.tensor([0, 2])
>>> torch.index_select(x, 0, indices) # 按行索引
tensor([[ 0.1427,  0.0231, -0.5414, -1.0009],
        [-1.1734, -0.6571,  0.7230, -0.6004]])
>>> torch.index_select(x, 1, indices) # 按列索引
tensor([[ 0.1427, -0.5414],
           [-0.4664, -0.1228],
           [-1.1734,  0.7230]])

注意到有一個問題是，似乎在使用的情況下，不檢查是否會越界，因此如果你的越界了，但是報錯的地方可能不在使用的地方，而是在后續的代碼中，這個似乎就需要留意下你的了。同時，是一個，這個也是要留意的。

我們先貼出主要代碼，看看作者是怎么實現的：

class Shift_gcn(nn.Module):
    def __init__(self, in_channels, out_channels, A, coff_embedding=4, num_subset=3):
        super(Shift_gcn, self).__init__()
        self.in_channels = in_channels
        self.out_channels = out_channels
        if in_channels != out_channels:
            self.down = nn.Sequential(
                nn.Conv2d(in_channels, out_channels, 1),
                nn.BatchNorm2d(out_channels)
            )
        else:
            self.down = lambda x: x

        self.Linear_weight = nn.Parameter(torch.zeros(in_channels, out_channels, requires_grad=True), requires_grad=True)

        self.Linear_bias = nn.Parameter(torch.zeros(1,1,out_channels,requires_grad=True),requires_grad=True)

        self.Feature_Mask = nn.Parameter(torch.ones(1,25,in_channels, requires_grad=True),requires_grad=True)

        self.bn = nn.BatchNorm1d(25*out_channels)
        self.relu = nn.ReLU()
        index_array = np.empty(25*in_channels).astype(np.int)
        for i in range(25):
        for j in range(in_channels):
                index_array[i*in_channels + j] = (i*in_channels + j + j*in_channels) % (in_channels*25)
        self.shift_in = nn.Parameter(torch.from_numpy(index_array),requires_grad=False)

        index_array = np.empty(25*out_channels).astype(np.int)
        for i in range(25):
            for j in range(out_channels):
                index_array[i*out_channels + j] = (i*out_channels + j - j*out_channels) % (out_channels*25)
        self.shift_out = nn.Parameter(torch.from_numpy(index_array),requires_grad=False)


    def forward(self, x0):
        n, c, t, v = x0.size()
        x = x0.permute(0,2,3,1).contiguous()
        # n,t,v,c
        # shift1
        x = x.view(n*t,v*c)
        x = torch.index_select(x, 1, self.shift_in)
        x = x.view(n*t,v,c)
        x = x * (torch.tanh(self.Feature_Mask)+1)

        x = torch.einsum('nwc,cd->nwd', (x, self.Linear_weight)).contiguous() # nt,v,c
        x = x + self.Linear_bias

        # shift2
        x = x.view(n*t,-1)
        x = torch.index_select(x, 1, self.shift_out)
        x = self.bn(x)
        x = x.view(n,t,v,self.out_channels).permute(0,3,1,2) # n,c,t,v

        x = x + self.down(x0)
        x = self.relu(x)
        # print(self.Feature_Mask.shape)
        return x

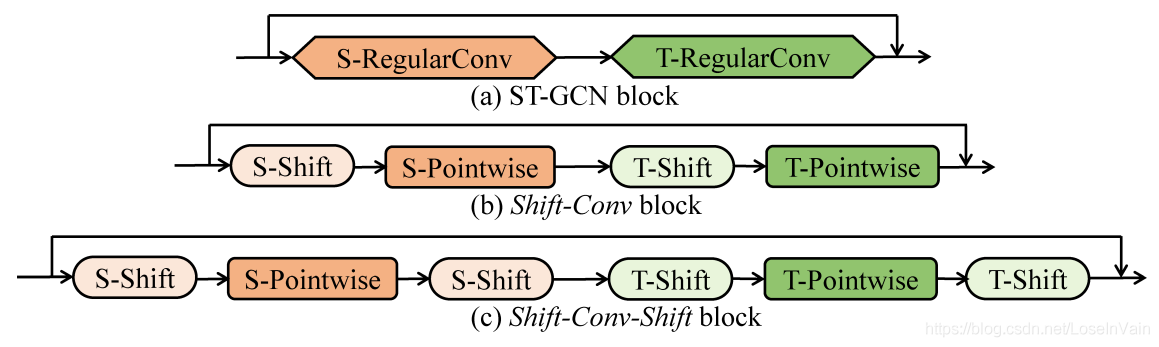

我們把forward()里面的分為三大部分，分別是：1> shift_in操作；2> 卷積操作；3> shift_out操作；其中指的shift_in和shift_out只是shift圖卷積算子的不同形式而已，其主要是一致的。整個結構圖如Fig 2（c）所示。

其中的卷積操作代碼由愛因斯坦乘積[4]形式表示，其實本質上就是一種矩陣乘法，其將和矩陣相乘，得到輸出張量為。

 x = torch.einsum('nwc,cd->nwd', (x, self.Linear_weight)).contiguous() # nt,v,c
 x = x + self.Linear_bias

 x = x * (torch.tanh(self.Feature_Mask)+1)

那么我們著重考慮以下的代碼：

x = x.view(n*t,v*c)
x = torch.index_select(x, 1, self.shift_in)
x = x.view(n*t,v,c)

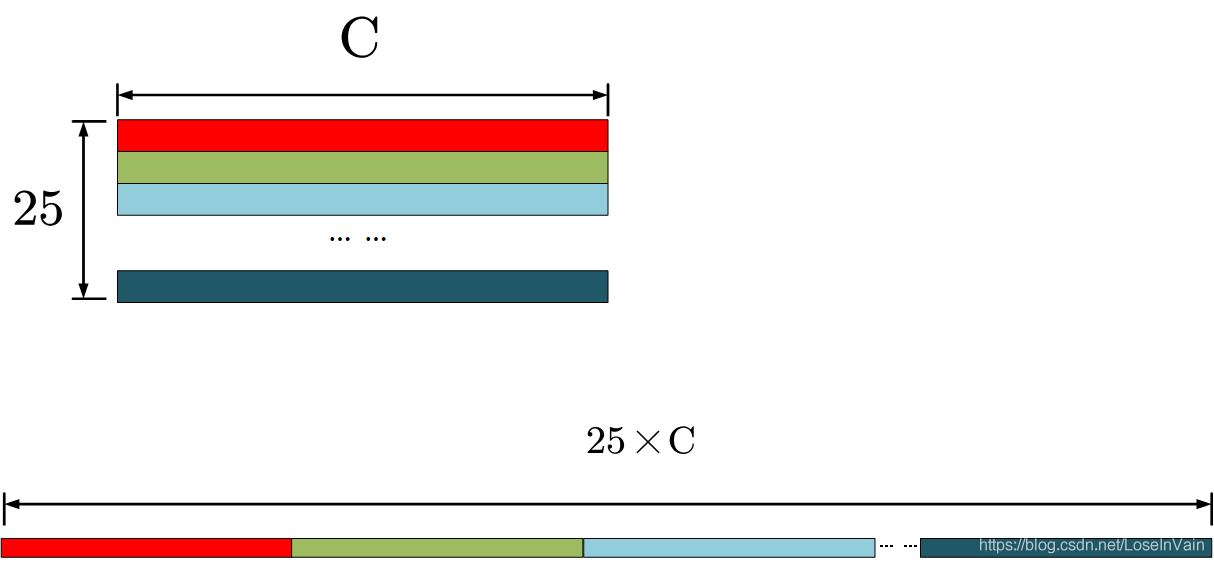

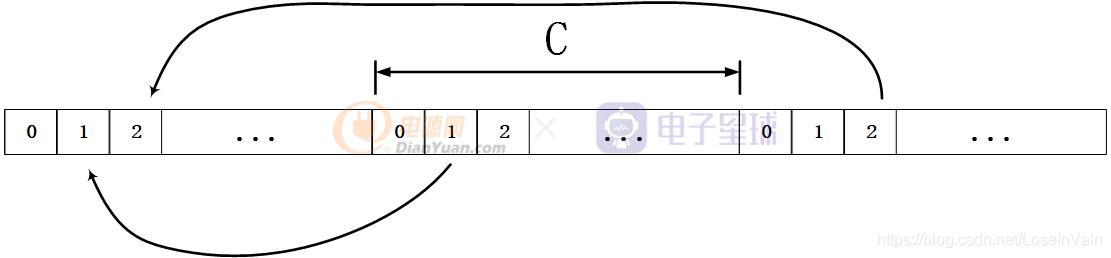

第一行代碼將特征圖展開，如Fig 3所示，得到了25 × C 25 \times C25×C大小的特征向量。通過torch.index_select對特征向量的不同分區進行選擇得到最終的輸出特征向量，選擇的過程如Fig 4所示。

 import numpy as np
 import torch
 array = np.arange(0,15).reshape(3,5)
 array = torch.tensor(array)
 index = np.zeros(15)
 for i in range(3):
 for j in range(5):
 index[i*5+j] = (i*5+j*5+j) % (15)
 index = torch.tensor(index).long()
 out = torch.index_select(array.view(1,-1), 1, index).view(3,5)
 print(array)
 print(out)

輸出為：

 tensor([[ 0,  1,  2,  3,  4],
            [ 5,  6,  7,  8,  9],
            [10, 11, 12, 13, 14]])
 tensor([[ 0,  6, 12,  3,  9],
            [ 5, 11,  2,  8, 14],
            [10,  1,  7, 13,  4]])

我們把這種正向移入的稱之為，反過來移入則稱之為，其索引公式有一點小變化，為：。代碼例子如下：

 import numpy as np
 import torch
 array = np.arange(0,15).reshape(3,5)
 array = torch.tensor(array)
 index = np.zeros(15)
 for i in range(3):
      for j in range(5):
        index[i*5+j] = (i*5-j*5+j) % (15)
 index = torch.tensor(index).long()
 out = torch.index_select(array.view(1,-1), 1, index).view(3,5)
 print(array)
 print(out)

輸出為：

 tensor([[ 0,  1,  2,  3,  4],
            [ 5,  6,  7,  8,  9],
            [10, 11, 12, 13, 14]])
 tensor([[ 0, 11,  7,  3, 14],
              [ 5,  1, 12,  8,  4],
              [10,  6,  2, 13,  9]])

輸入和只是因為平移方向反過來了而已。

當然，進行了特征向量的還不夠，還需要將其回一個特征矩陣，因此會有：

  x = x.view(n*t,v,c)

這樣的代碼段出現。
