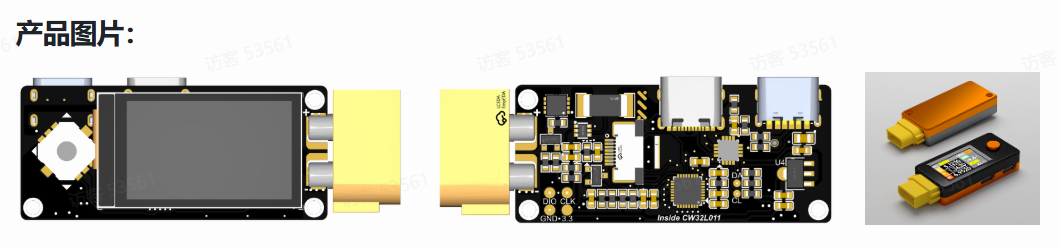

很久沒有更新文章了，最近實在是怠慢。最近收到了CW32社區(qū)寄來的便攜式電源（通過Pd誘騙芯片讓快充頭輸出電壓），支持輸出電壓&電流的測量。感覺還是蠻不錯的小設備。該設備大致如下圖所示：

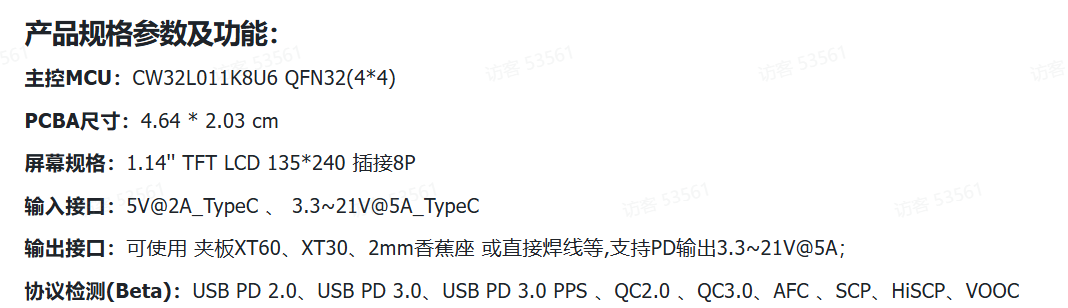

顏值還是很耐打的，可以看到如果充電頭支持PPS調壓的話，那是可以輸出比較隨意的電壓的（比如4V，階梯調壓）然后技術參數標稱如下：

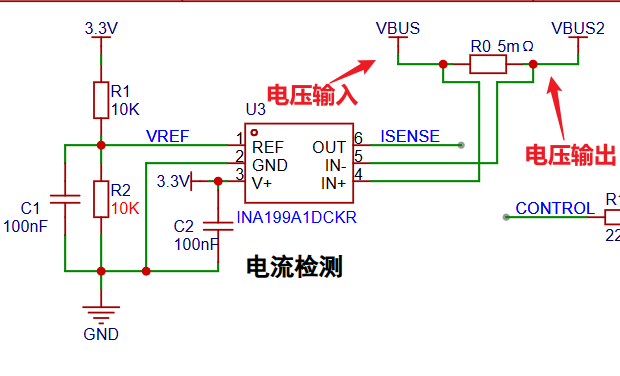

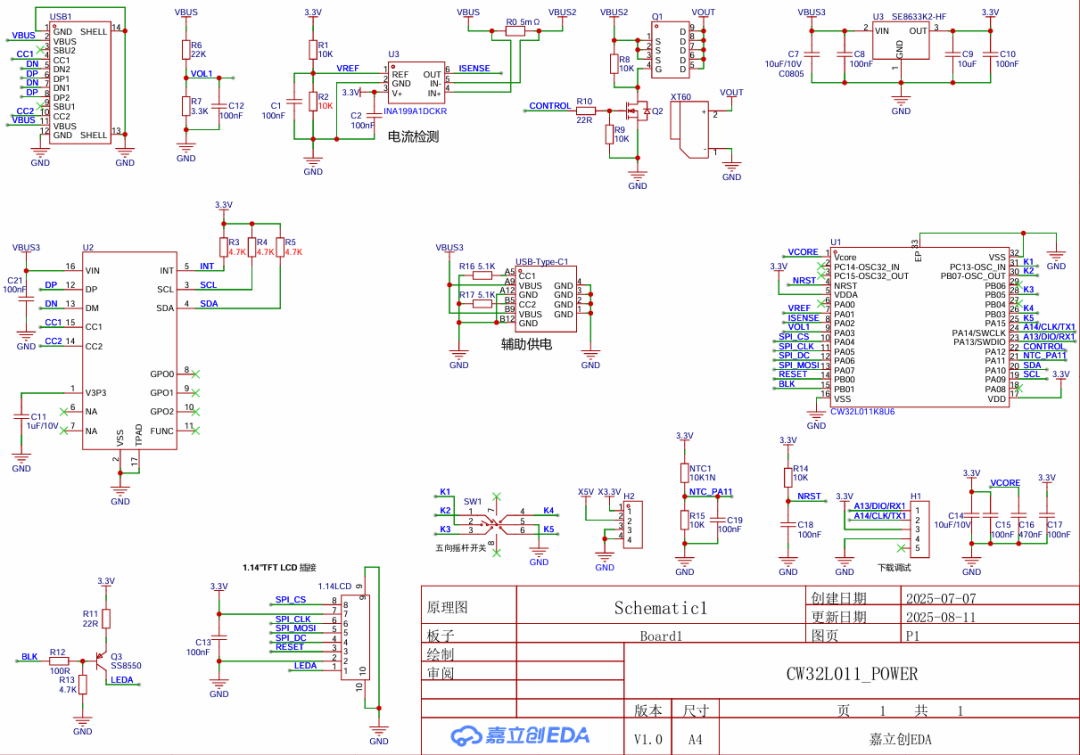

然后電路圖如下所示，電路采用INA199A1DCKR作為電流檢測芯片，也是很常用的方案了，這個芯片在之前的幫群友解決的鋰電池電流檢測也有所提及，誘騙芯片采用的是IIC協(xié)議的FS2711：

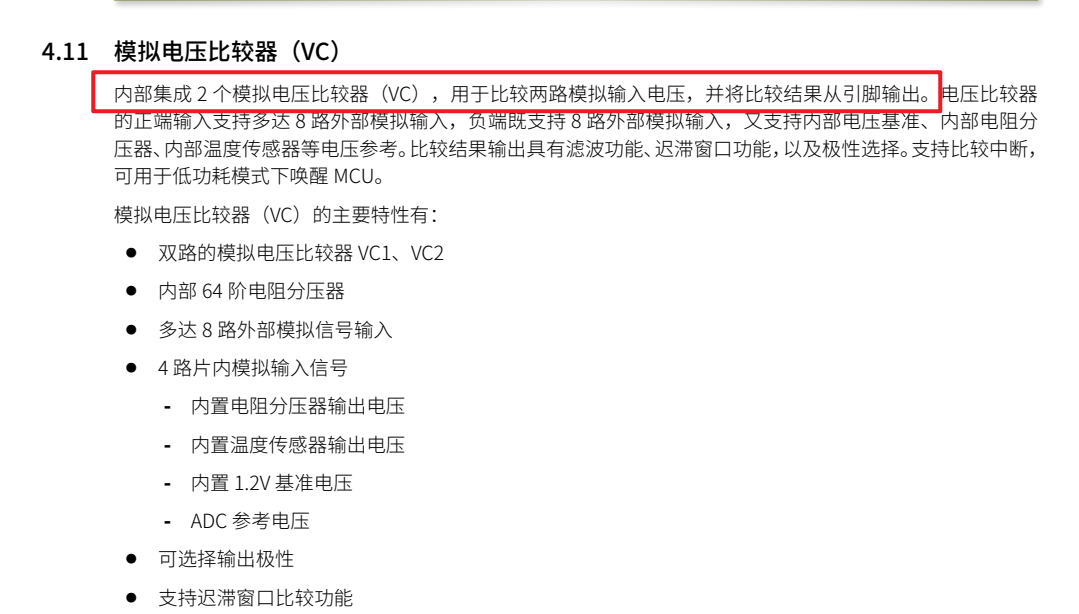

主控采用的是武漢芯源的CW32L011（內置了兩路比較器），V4.0版本的程序就是使用了內部的比較器作為過流檢測，實現超快關斷保護。不得不說現在的單片機外設真是越來越豐富了。還是很值得使用的，尤其是這種成本敏感的地方，多個外設就少花點錢。

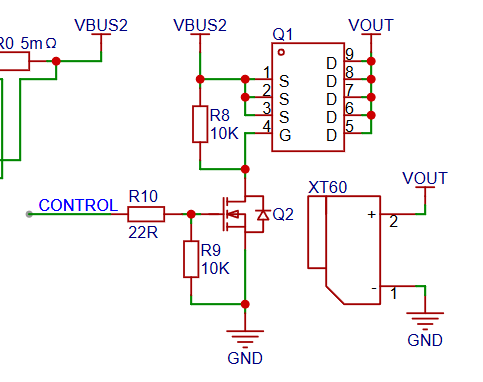

然后輸出控制部分就是常用的NMOS+PMOS的結構，這個想必大家也都不陌生。

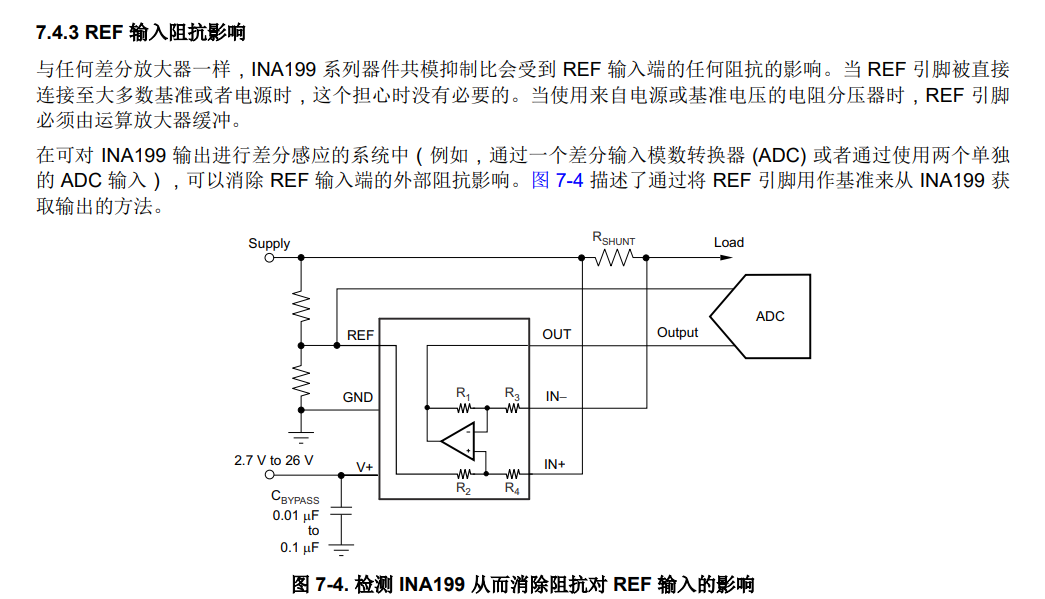

然后比較有意思的是，為了避免電阻分壓（輸出阻抗）造成的INA199輸出電壓誤差問題，采用了兩個ADC接口去采樣，一個ADC采集Vref電壓，一個ADC采集Isense。最終只需要兩個相減再除以增益再除以檢流電阻阻值就可以反推采樣電流。這個方法在INA199的手冊中也有所提及。

整體的電路以及方案都很清爽，設計的蠻好的，有很多地方都值得借鑒與參考。感興趣的小伙伴可以進行復刻
