電動汽車充電樁與V2G通信標準

電動汽車充電系統的設計和相關通信標準如圖1所示。電動汽車和充電電源單元是電動汽車充電的主要關鍵系統。電動汽車使用包括通信線的充電電纜連接到充電電源單元。他們通常使用IEC 61851作為應用級通信標準，使用ISO 15118作為通信標準。這種高級通信是由電動汽車中的EVCC和充電樁中的SECC專門進行的，以調節整個充電過程。第三方參與者在電動汽車供電設備的另一端提供支持責任，如計費和電力管理。

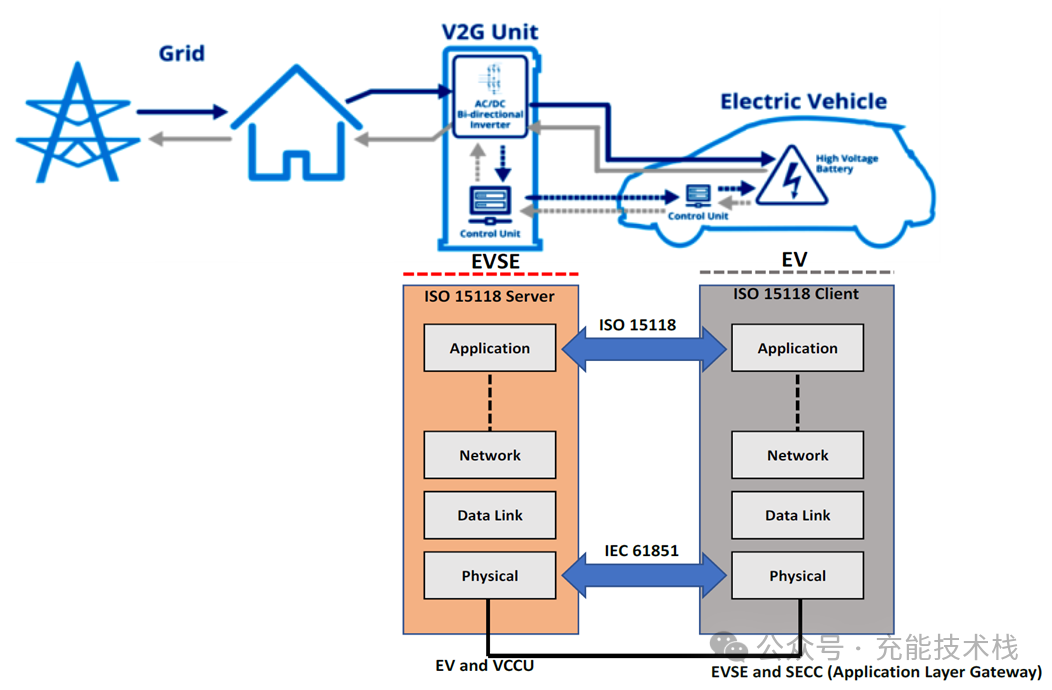

圖1 具有相關通信標準的充電樁和V2G架構

在這項工作中，實現了基于ISO 15118-2的高級通信，其中為Combo CCS Type 2連接器定義了雙向功能。IEC 61850標準也為操作員和充電樁提供了電力相關的交換價值。然而，ISO 15118和IEC 61850產生的消息是不兼容的。建議使用IEC 61850-90-8來橋接ISO 15118和IEC 61850之間的通信。

電動汽車V2G的控制

雙向充電功能已根據ISO 15118-2規范實現，如圖2所示。在物理層和數據鏈路層采用電力線通信（PLC）。用戶數據包協議/TCP（傳輸控制協議）用于PLC之上的傳輸層，而IPv6用于網絡層。

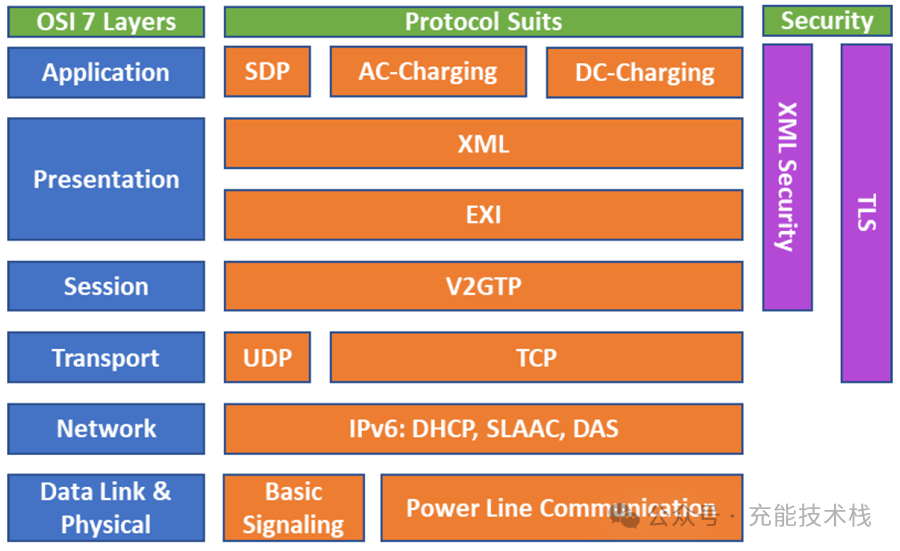

圖2  ISO 15118-20標準的OSI 7層結構

ISO 15118標準定義了V2G測試期間用于會話管理的通信協議。所有請求都通過能量傳輸協議作為消息組發送。該協議僅確認消息請求數據包的ISO 15118版本兼容性。在電動汽車充電或放電設置初始化之后，是請求數據包的啟動；EVCC使用該協議廣播請求分組并且SECC通過發回響應來應答。應答檢測充電控制器的IP地址和通信端口標識。后一種數據包類型是應用程序（充電/放電）消息，盡管傳輸中的實際消息是通過EXI方法復用的，以降低數據包密度。為了提高通用性和適應性，每個應用程序消息都在內部用XML表示。

對于每種類型的應用消息，用戶發送請求消息，ISO 15118服務器用響應消息進行應答。這被稱為通信ISO標準的客戶端-服務器模型。電動汽車和充電電源單元在整個充電過程之前通過一系列請求和響應消息交換基本消息，如圖3所示。

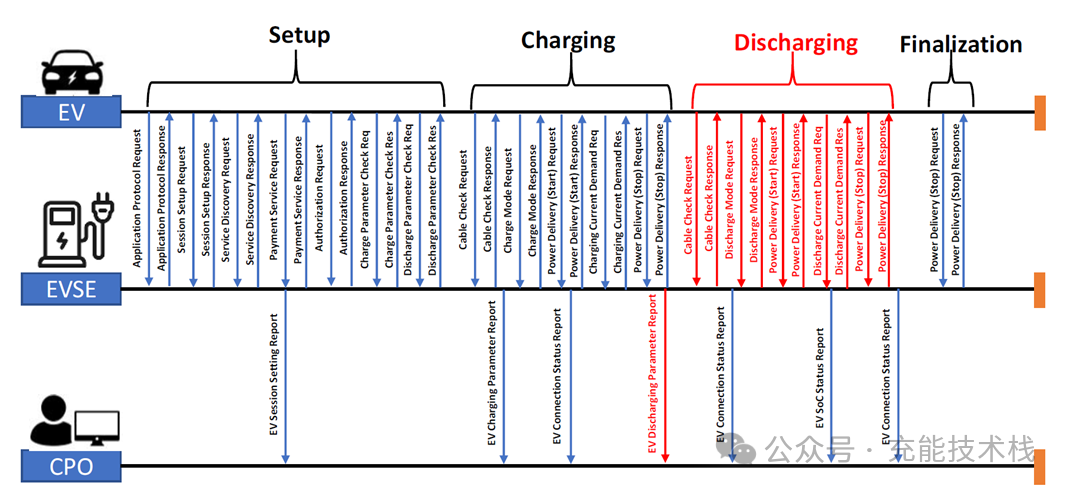

圖3 充放電測試期間的通信請求和響應流。

例如，EVSE從EV接收設置初始化消息類型的SSR消息，并用確認消息進行響應。然而，表中應用程序消息類型的順序大致對應于實際消息序列。消息交換序列如圖4所示。

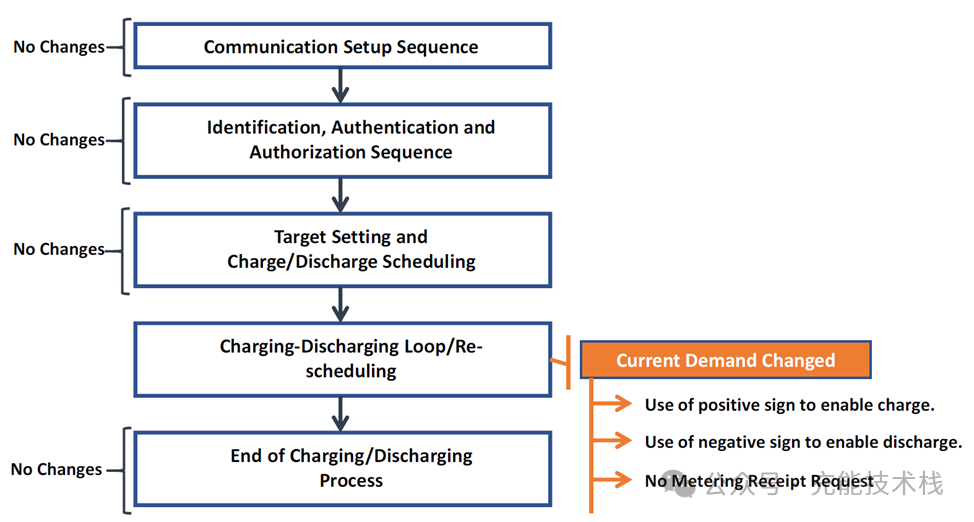

圖4 V2G測試的軟件修改

因此，在“充電回路/重新調度”期間，ISO 15118-2被擴展為能夠處理負電流請求，以實現直流放電功能。

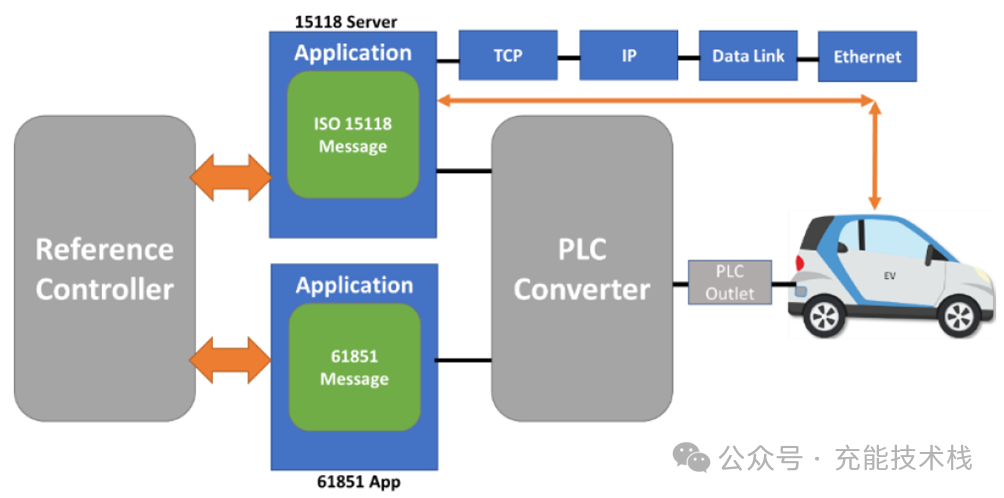

V2G測試期間實施的通信架構

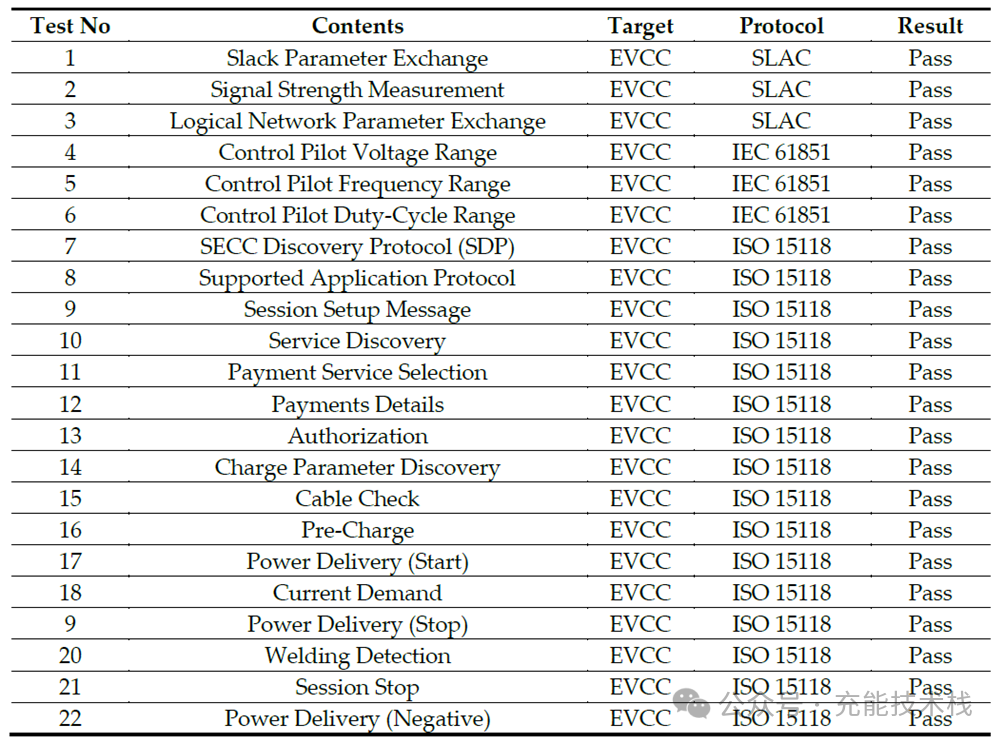

V2G測試期間符合ISO 15118的通信測試結果

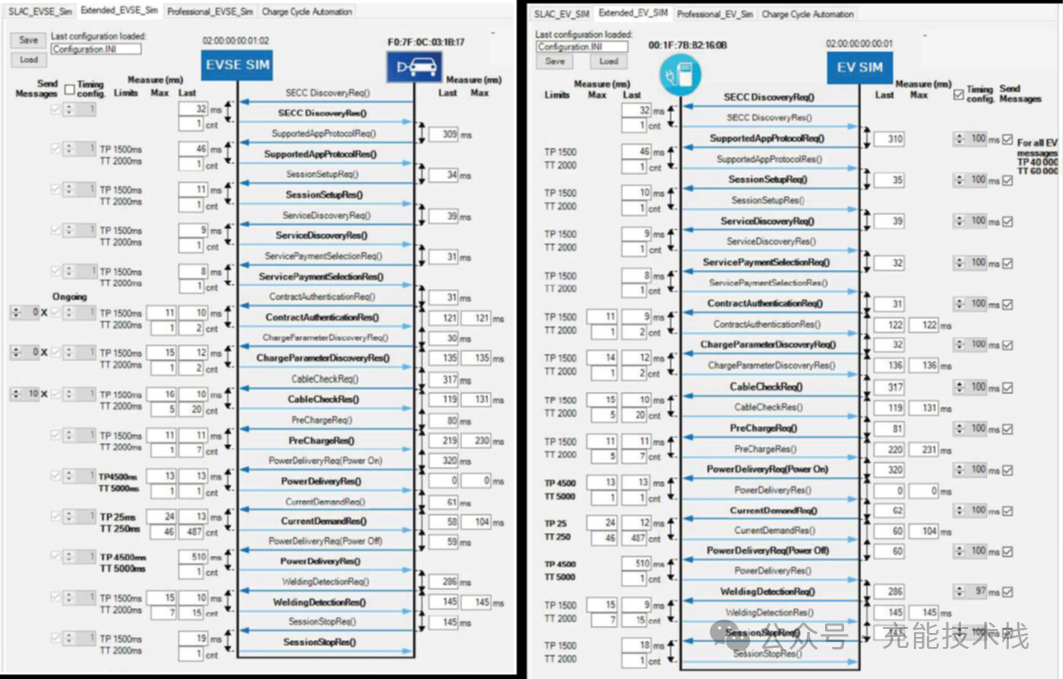

真實電動汽車和充電樁之間的通信面板
