書接上文PCI-SIG關于PCIe 信號的設計指南更多關注于鏈路的無源參數，比如回?fù)p，插損等，不管是PCIe還是SATA、USB 等X信號，鏈路里一般都會有連接器器件，SIPI工程師會完成連接器選型的工作。

連接器選型常見的關注點：

• 整個頻率范圍，是否重點關注奈奎斯特頻率處的數值？
• 近端串?dāng)_(NEXT)和遠端串?dāng)_(FEXT)等指標，比如常見的-40dB的指標是否可接受？
• 近端串?dāng)_(NEXT)和遠端串?dāng)_(FEXT)是否同等重要，若近端串?dāng)_(NEXT)符合指標，遠端串?dāng)_(FEXT)是否還需考量？

本文的案例是基于Edge Card的連接器（具有極高共振特性）進行數據分析。支持?jǐn)?shù)據速率：32 Gbps（奈奎斯特頻率點16GHz）；

使用兩種不同PCB設計樣式：

• 方案1：基準設計
• 方案2：接地焊盤添加一些過孔

紅色曲線是方案1設計，綠色曲線是方案2設計

相關的數據如下：

使用的串?dāng)_標準是-40 dB。

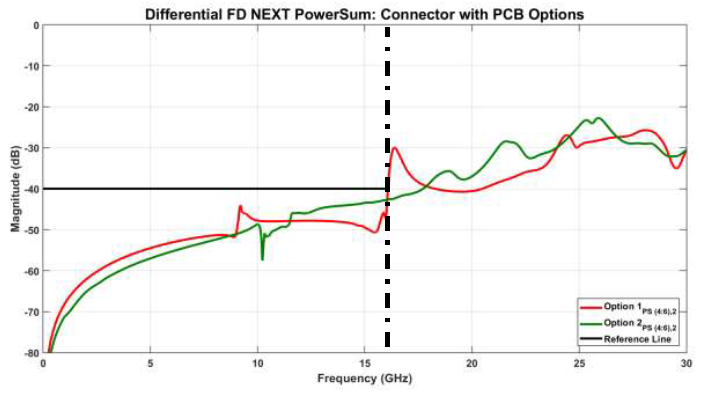

方案2改善了近端串?dāng)_，但在12GHz以上的頻段相對更差，如下圖：

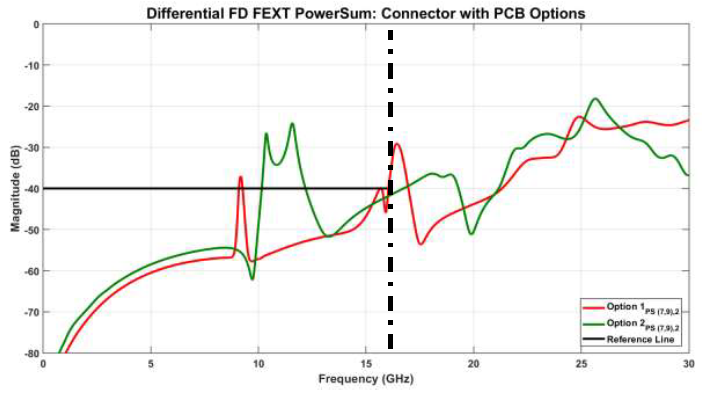

方案2低頻段的遠端串?dāng)_（FEXT）更高，但其諧振峰出現在更高頻段（頻帶明顯更寬）。如下圖：

一般的選擇是方案2的設計，但數據曲線沒能證明方案2有非常好的結果。

在上述評估連接器的過程中，更多使用的是近端串?dāng)_(NEXT)和遠端串?dāng)_(FEXT)無源的參數來進行。

近端串?dāng)_（NEXT）的幅度與通道長度無關。一旦耦合發生，噪聲幅度就固定了。因此，近端串?dāng)_（NEXT）是連接器、封裝等短耦合結構的主要串?dāng)_指標。

遠端串?dāng)_（FEXT）的幅度與通道長度強烈相關。通道越長，攻擊信號和FEXT噪聲都會遭受更多損耗（衰減），因此FEXT幅度會變小。

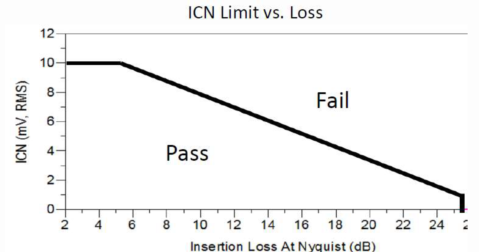

當近端和遠端串?dāng)_不能夠明顯區分連接器性能，除了上面的指標，還可以考慮ICN指標。

ICN 是 Insertion Coupling Noise 的縮寫，中文通常譯為 “插入耦合噪聲” 或 “插入串?dāng)_”。它是一個在高速數字設計和信號完整性（SI）領域中非常重要的概念，主要用于評估連接器、電纜組件等互連元件的性能質量。

ICN = Crosstalk (串?dāng)_) - Insertion Loss (插入損耗)

這個公式的革命性在于：它將一個與位置強相關的測量值（NEXT），通過減去一個同樣與位置相關的損耗值（IL），得到了一個與位置無關的、僅表征連接器本身性能的固有指標（ICN）。

ICN 通過一種歸一化的方法，剝離了通道的影響，從而可以公平地比較不同連接器的性能。在設計的早期階段，僅根據連接器的特性來預測其在完整通道中的表現。

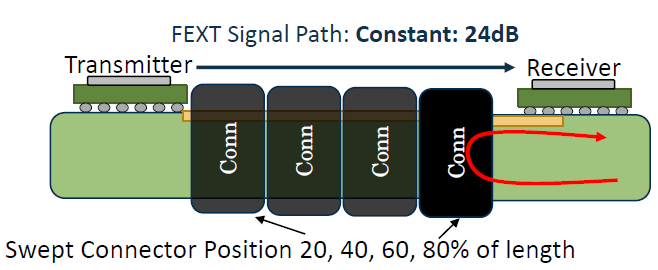

了解完這些，再看一下連接器擺放位置對產品性能的影響。

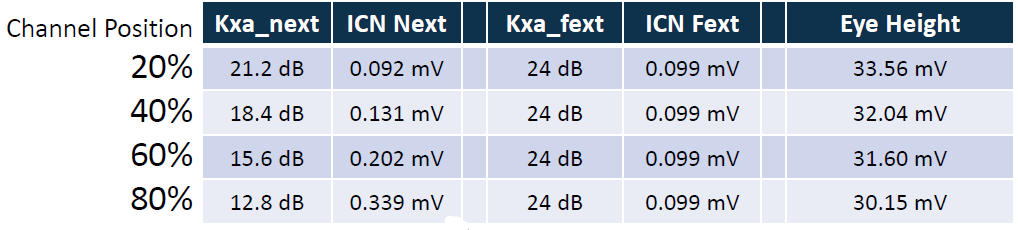

當連接器位置從20%移向80%（即從離Tx端較近變?yōu)殡xRx端較近）時，NEXT噪聲傳回Tx端所需經過的路徑變長了。這段更長的路徑帶來了更大的損耗，因此測量到的NEXT噪聲能量（Kxa_next）變小了（dB數值下降）。

結論：近端串?dāng)_衰減系數Kxa_next 受連接器在通道中的位置影響巨大，不能真實反映連接器本身的耦合性能。

ICN Next的線性值會隨著連接器移向Rx端而顯著增大。這真實地表明：同一個連接器，放在通道末端比放在開端對系統性能的危害更大，因為它注入的噪聲衰減得更少。

連接器離接收端最近 -> 噪聲返回Tx的路徑最短 -> 路徑損耗最低 -> ICN值最大 -> 在接收端匯總的總噪聲最大 -> 眼高最?。ㄏ到y(tǒng)性能最差）。

FEXT路徑是直達Rx的，其長度是固定的，因此 遠端端串?dāng)_衰減系數Kxa_fext 和 ICN Fext 都是常數，與連接器位置無關。

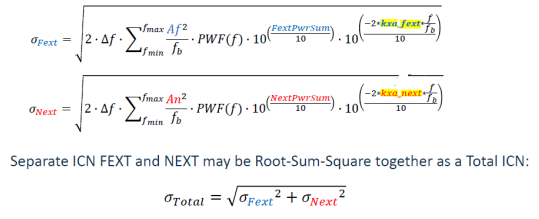

其實上面的信息是基于近端串?dāng)_（NEXT）噪聲標準差&遠端端串?dāng)_（NEXT）噪聲標準差相關公式，得出一個總噪聲標準差

公式里縮寫的PWF 是 Power Weighting Function 的縮寫，中文可譯為 “功率加權函數”。

它是一個在高速數字系統信號完整性（SI）分析和串?dāng)_（Crosstalk）評估中使用的核心概念，其本質是一個頻域濾波器。PWF 的引入使得噪聲評估從簡單的 “幅度評估” 轉變?yōu)楦茖W(xué)的 “功率影響評估” ，從而與系統的實際性能關聯得更緊密。

不用糾結看不看得懂這些公式，有時候有些公式大家都看不懂，先知道和了解。寫出來和理解的對不對，有些我也不知道，重要的是寫出來，有懂的人會和我交流學習。

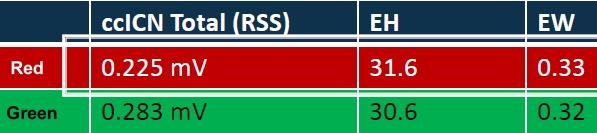

接下來直接給出最終數據：
