前文真的理解振鈴(Ringing)嗎？說過1/4波長特性。跟此密切相關的就是過孔殘樁和天線應用。

過孔殘樁

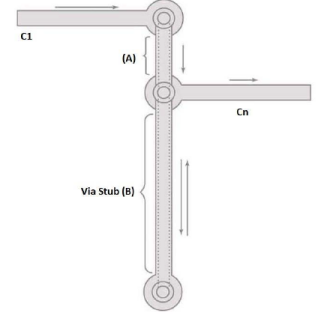

當布線的信號從頂層開始并在某個內層結束時，從該內層到底層的剩余部分就是過孔殘樁。

殘樁是一段單獨的導體，除非有一對彼此相鄰的過孔（一個接地孔和一個信號孔或者一個信號過孔和一個接地平面），否則場不會看到殘樁，只會將其視為非常高的阻抗。

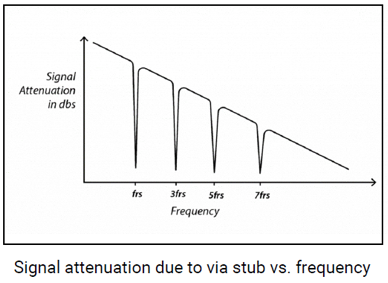

過孔殘樁就像一個諧振電路，具有特定的諧振頻率，在該頻率下它內部存儲的能量最大。如果信號有一個重要的分量工作在該諧振頻率處附近，由于過孔殘樁的能量需求，該信號分量將被嚴重衰減。這種效應在基波諧振頻率以及基波頻率的奇次諧波頻率上都會持續。

為什么過孔殘樁表現得像諧振電路？

一段傳輸線的長度正好是信號波長的1/4時（1/4波長諧振），會發生特殊的阻抗變換現象，導致諧振。過孔短截線諧振是PCB過孔結構上的具體體現和必然結果。

天線應用

凡事都是相對的，有弊就有利。在PCB設計是需要避免過孔殘樁，但對天線的應用是有益的。諧振時，能量同樣以駐波形式存在，但天線的結構（尺寸、形狀）被精確計算，能有效地將電磁場解耦到空間中，實現最大程度的能量轉換。

過孔殘樁和天線兩者最核心的區別：能量路徑的根本差異。

過孔殘樁：諧振時，能量被“困”在短截線內部，以駐波形式在導體和參考地之間來回振蕩，最終通過微弱的輻射和導體損耗以熱量形式消耗掉。這是一種能量損耗，會導致信號失真。

天線：諧振時，能量同樣以駐波形式存在，但天線的結構（尺寸、形狀）被精確設計，能有效地將電磁場解耦到空間中，實現最大程度的能量轉換，這是一種能量轉換。

如何避免過孔殘樁？

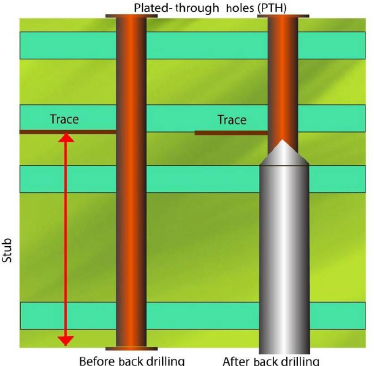

緩解這種現象的方法之一是確保信號的最大頻率始終小于過孔殘樁的基波諧振頻率。也可以采用背鉆技術，通過鉆一個更大直徑的孔來消除過孔殘樁。
