一、首先我們來看下什么是電感?
電感（inductance of an ideal inductor）是閉合回路的一種屬性.是導線內通過電流時，在導線的內部及其周圍產生交變磁通，導線的磁通量與生成此磁通的電流之比。公式：L=Φ/I=NBS/I=dΦ/dI。
電感的特性：
通直流：電感對直流呈現很小的電阻（近似于短路）。
阻交流：電感具有阻止電流變化的特性，流過電感的電流不會發生突變，根據電感的特性，在電子產品中常作為濾波線圈、諧振線圈等。
二、什么是電感器？

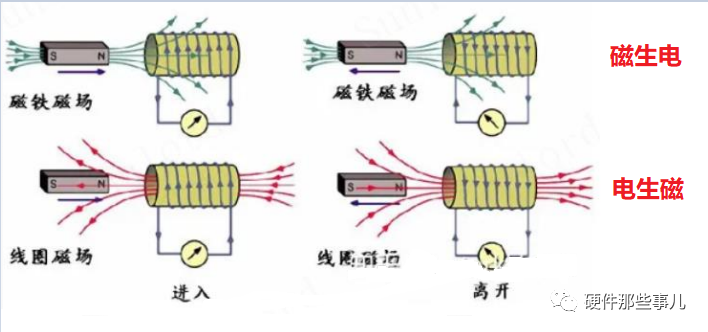

電感器（Inductor）是一種根據電磁感應原理制成、能夠把電能轉化為磁能而存儲起來的元件，會因?yàn)橥ㄟ^的電流的改變而產生電動勢，從而抵抗電流的改變。實際上，凡是能夠產生自感、互感作用的器件，均可稱為電感器。

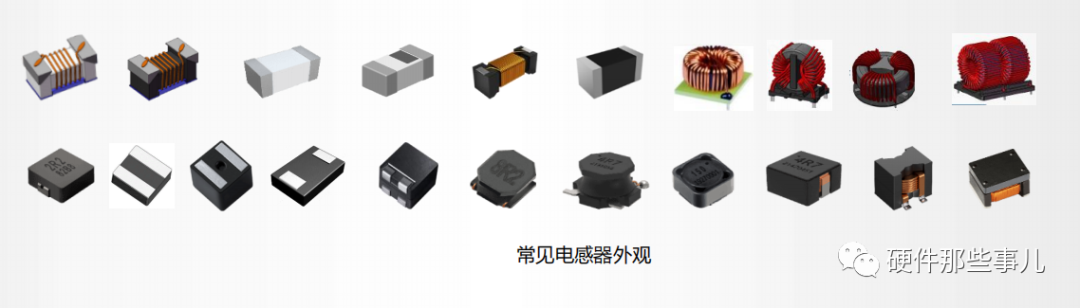

最簡單的電感器就是用導線空心的繞幾圈，有磁芯的電感器在磁芯上用導線繞幾圈。無論哪種電感器，如果結構相同，其基本特性相同，但繞的匝數不同或有無磁芯不同時，電感器的電感量的大小不同。繞線匝數越多，電感量越大，在同樣匝數的情況下，線圈增加了磁芯后，電感量會增加。

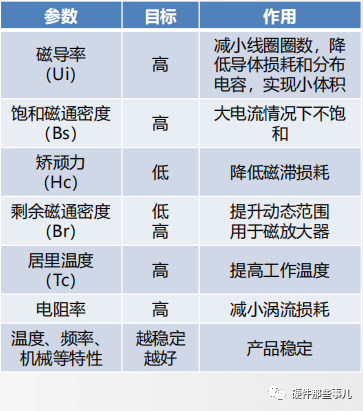

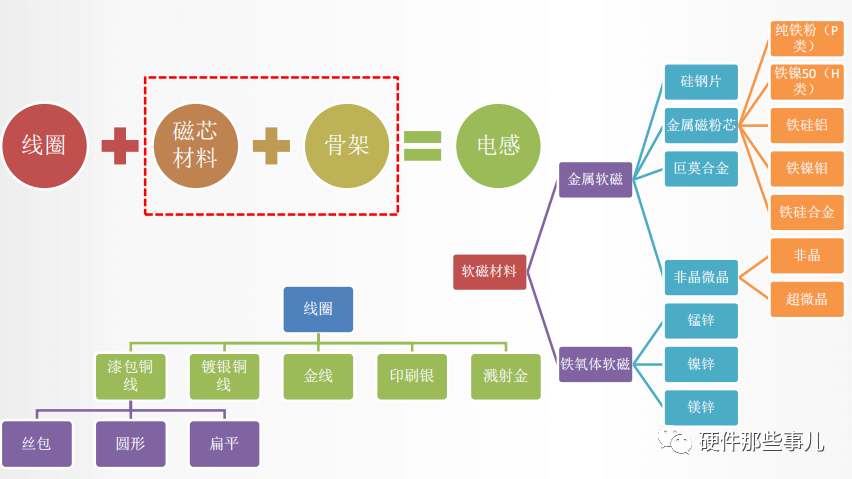

三、電感的組成要素有那些？
四、電感器的參數及其作用有那些？

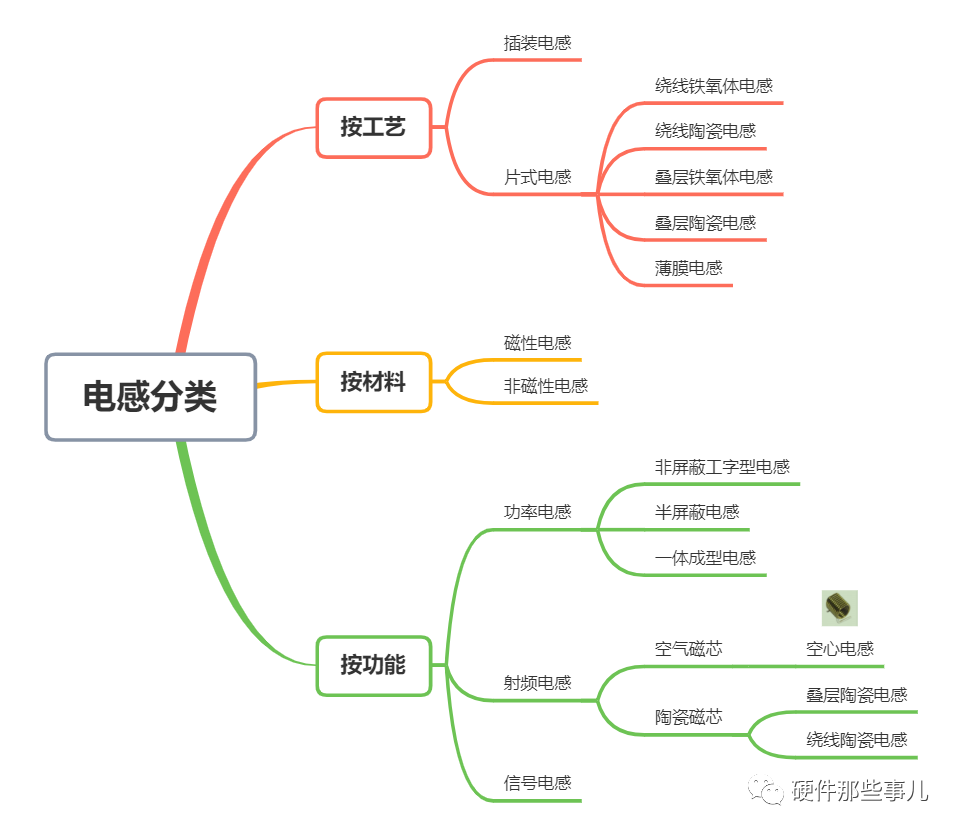

五、電感的分類：
六、電感器在電路中的作用有那些？
基本作用：濾波扼流、振蕩、延遲、阻抗匹配、儲能等。
濾波：在電子線路中，電感線圈對交流有限流作用，由感抗XL=2πfL 知， 頻率f越高，感抗就越大。因而其具有濾波作用，常與電容器能組成高通或低通濾波器；
振蕩：u(t)=L×di(t)/dt，可見電感具有移相延遲功能，可與電容器、電阻器組成諧振電路等；
阻抗匹配：電感的復數阻抗特性使其可與電容搭配成阻抗匹配電路；
儲能：電感線圈也是一個儲能元件，它以磁的形式儲存電能，儲存的電能大小可用下式表示：WL=0.5×L×I2 ，可見，線圈電感量越大，流過的電流越大，儲存的電能也就越多。
七、電感的關鍵參數有那些？
1、L：電感量
①電感的作用是抑制電流改變，電感量是衡量其抑制電流改變的特性。電感的電感量主要受磁芯材料（陶瓷材料磁導率等于1）、磁芯形狀尺寸、線圈數、線圈形狀和大小等因素影響。
②電感的公式：
μ0：真空磁導率 ，μ0為4π × 10-7（H/m) μr：材料相對磁導率
N：線圈的匝數
S：磁路通過的截面積，一般以線圈包圍的面積來計算
l：磁路的長度
③電感量的單位是：H（亨）1 H = 1*103 mH = 1*106 μH = 1*109 nH
④標準的電感量檔位是通過字母來反映，信號電感的精度如右表：

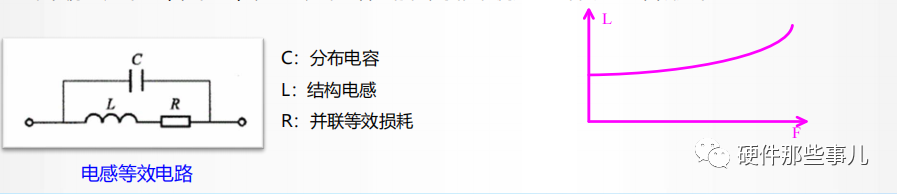

⑤對于一個理想的電感來說，電感量 L是固定不變的。但在實際測量當中，是不能夠測到這個值的。測得的L值是通過測得Z=R+jX之后的一個計算值，測到的L值實際上是X/ω（即X/2πf），由于分布電容的存在，我們?cè)跍y(cè)定器上看到的L-F曲線如下：
2、Isat(飽和電流)，Ims(溫升電流)

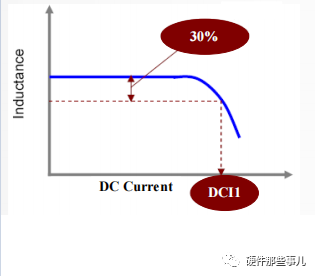

電感飽和電流定義：連續通直流電流電感的電感量會下降，一般按照下降30%的時候的電流值來設定規格。
電感飽和電流與感量的關系如下公式所示：
1、理論上，電感的感量越大，其飽和電流越小，如相同工藝平臺相同尺寸的電感，4.7μH的飽和電流會小于3.3μH的飽和。
2、當其他參數保持不變的情況下，提升磁芯材料的磁飽和B值，飽和電流會升高。
3、電感磁體材料和線圈結構的設計會影響磁飽和電流的大小。

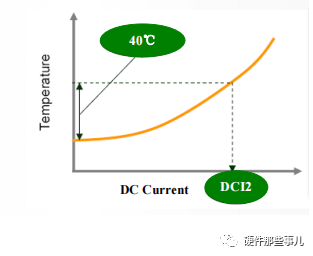

溫升電流的定義：連續通直流電流電感的表面的溫度會上升，一般按照上升20℃或40℃的時候的電流值來設定規格。它的大小取決于電感直流電阻，直流電阻越小，散熱越小，則溫升電流越大。
3、IDC：額定電流

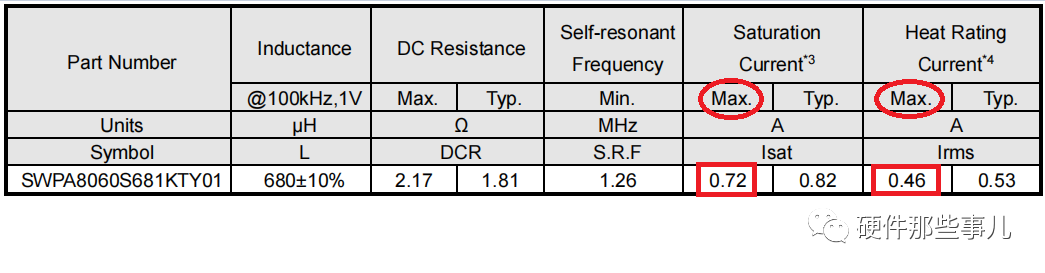

額定電流表征了通過電感的直流電流的強度，包括溫升電流和磁飽和電流兩方面的內容。通常標稱為最小值。功率電感由二者中較小的電流決定。對于磁芯為非磁性材料的電感來說，通入電流不會導致電感量下降，因而其額定電流僅由溫升容許電流定義。我們來看下實際規格書的標識，如下圖所示：
分享一個小經歷：不知道有沒有小伙伴有沒有這樣的疑問，不管是飽和，還是溫升電流的最小值上面對應的是max，我們一般不都是要取典型值嗎，反正我曾經有這樣的疑惑，后來確認了，這里的max是指電感值的最大值。
4、DCR：直流電阻
DCR是指產品電極之間所用漆包線的總的直流電阻。其量度單位是歐姆，通常標稱為最大值。R=ρ L/S，ρ是材料決定的電阻率L是導線長度 (電極材料長度) S是導線橫截面積（電極材料的橫截面積）繞線電感DCR大小是由漆包銅線的電阻決定的，疊層電感是由內部印刷的線圈決定的。在電感的設計中，都要求使直流電阻盡可能小有利于降低產品損耗。
5、Q：品質因子
電感的Q值是電感相對損耗的一個度量，被稱為“品質因子”。Q值的定義是電感儲能與耗能的比值。損耗Re包括傳導損耗與交流損耗，傳導損耗主要由直流電阻引起，對于信號電感，交流損耗主要組成：
a.磁芯或介質：磁滯損耗、渦流損耗、介質損耗等
b.銅線或?qū)w：集膚效應等產生的損耗。
其中，XL為電感的電抗，包括感抗和容抗兩部分；Re（電阻）主要由電感線圈的直流電阻、磁芯損耗以及介電損耗等組成。XL（電抗）和 Re（電阻）都是頻率的函數，所以指定Q值時必須給定測試頻率。低頻時電抗隨著頻率的增長比電阻快，在高頻時下降得也快。因此Q值與頻率的關系會形成一個鐘形的曲線。
6、SRF：自諧頻率
自諧頻率是指電感的分布電容和電感發生諧振的頻點，一般電感的應用頻率都應該小于自諧頻率。在這個頻率下，電感感抗與分布電容容抗相等并且互相抵消，整體表現為電抗為零，在自諧頻率處電感失去儲能能力而表現出高阻的純電阻特性。即在自諧頻率點電感的Q值為零。自諧頻率用MHz來定義，在產品資料中以最小值標注。

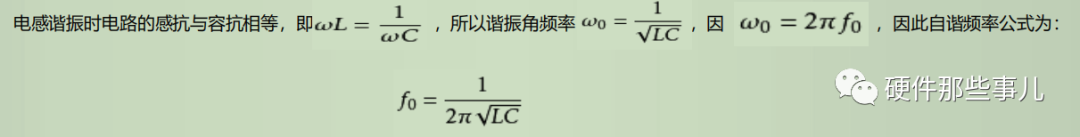

從公式可看出來，諧振頻率大小是由電感L和分布電容C所決定的，一般電感的應用頻率都應該小于自諧頻率以下，針對的射頻電感，主要應用于高頻線路中，要求其自諧頻率很高，設計就要求感量和寄生電容減小，因此隨著高頻電感應用頻率越高，電感的感量就越來越小。

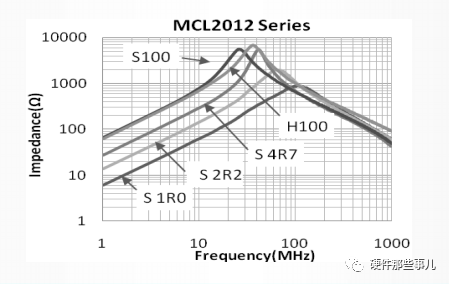

說明：電信號選擇阻抗低的通路傳輸。當頻率低時，沿著導體的電感通路阻抗更低（ZL=2πfL），所以器件在低頻時呈現為電感的特性；頻率高時，從電極層間或電極與端電極之間的容性阻抗更低（ ZC=1/2πfC ）,因此器件在高頻時呈現為電容特性。這兩種情況相互轉換的頻率即自諧頻率，此頻率的信號在電感內部發生諧振，由于器件的直流電阻（高頻時還要考慮趨膚效應）和材料損耗存在，發生諧振的信號將逐漸衰減，其能量以熱的形式耗散。
關于電感，你還知道哪些參數？
