今天分享一個前端時間項目上遇到的問題，網口不協商問題，今天主要分享我自己的一個問題定位的思路，以及幫助大家避坑，希望讀到這篇文章的朋友不會犯同樣的錯誤。

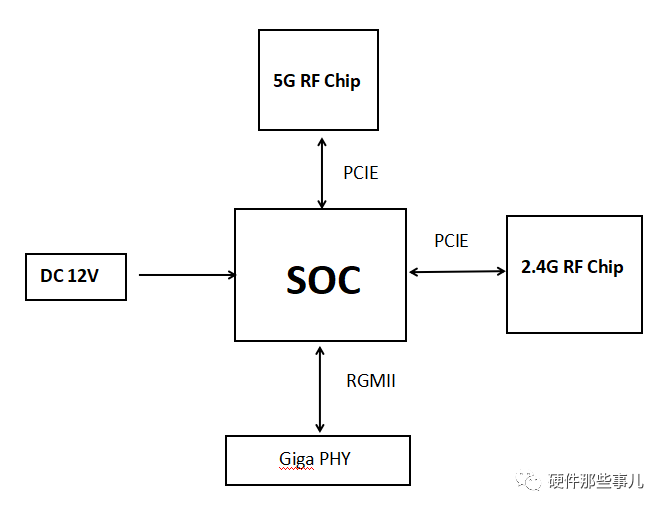

首先介紹下產品背景，如下為產品方框示意圖：
1，問題發現及現象

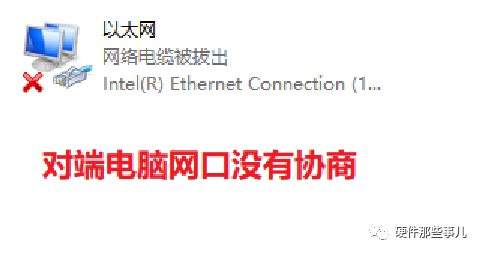

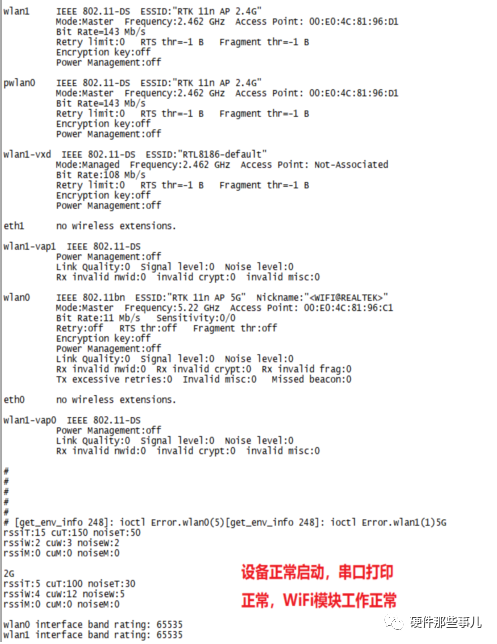

收到 EVT1樣機，最開始發現單板可正常啟動，串口打印正常，無線模塊已正常啟動，但是發現有線口不link,考慮到該方案使用一款新方案的千兆PHY，可能是硬件設計問題，或者軟件驅動沒有適配好。
2.問題分析定位過程
a.首先我們檢查硬件電路設計是否正常？
--通過對比參考設計，未發現異常部分。
b.測量PHY 芯片的各組工作電壓是否正常，晶體是否起振？

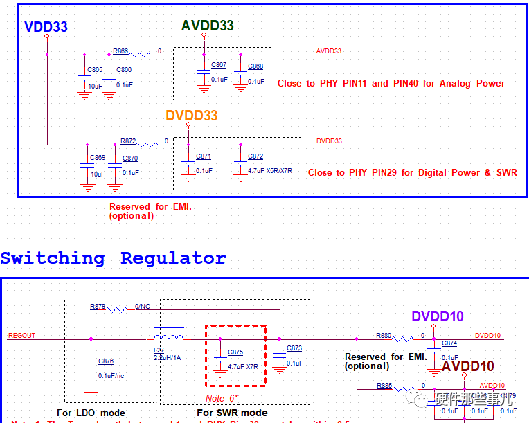

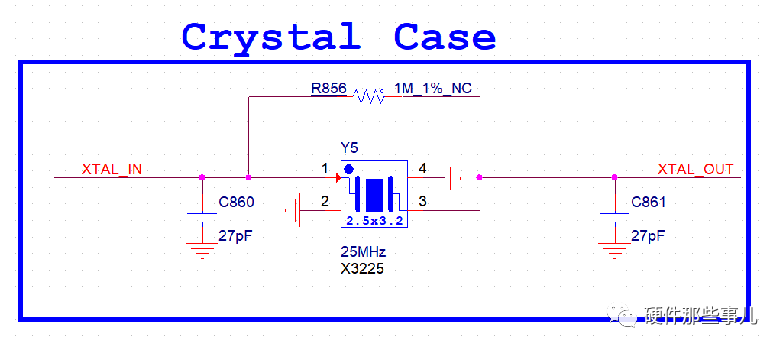

--整個芯片就兩組電壓，3.3V和1.0V（內置DC_DC轉換），測量發現3.3V電壓正常，1.0V無輸出，同時25M 晶體也沒有起振。由此我們判斷此PHY芯片還沒有正常工作，應該是軟件驅動沒有適配好，于是讓軟件同事檢查軟件配置及設置相關。
c.軟件同事發現軟件配置確有異常，最初版本沒有適配到這個PHY芯片，于是我們重新燒錄軟件，再次驗證，發現網口仍然不link.
--繼續測試檢查硬件，首先復驗之前的問題，發現1.0V電壓正常，25M晶體已經起振，同時我們測量RGMII接口，MDC/MDIO 控制線接口，發現MDC有時鐘波形，并且數據線上也能測試到波形。此時基本可以判斷PHY芯片已經正常工作了，從MAC到PHY這段也基本上沒有什么問題，但是網口仍然不link，問題大概率就在PHY到RJ45這段了，這一段只有MDI走線+電容耦合+RJ45.前面已經檢查連線沒有問題，而中間的耦合電路是其它項目的成熟應用，問題就在RJ45.

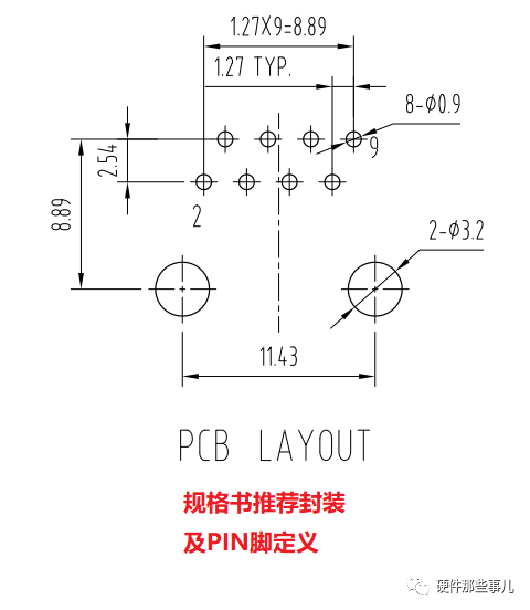

d.通過前面的測試和分析，我們已經鎖定問題點在RJ45,最大懷疑就是RJ45的封裝是否正確。于是找出RJ45的規格核對封裝。--不知道大家看到下面下面兩個圖是否發現了異常？
通過對比發現：兩個封裝的PIN腳定義，雖然第2PIN都是相同的，但是推薦的已經標示到9了，于是我們找廠商核對，確認這個網口的PIN腳定義。

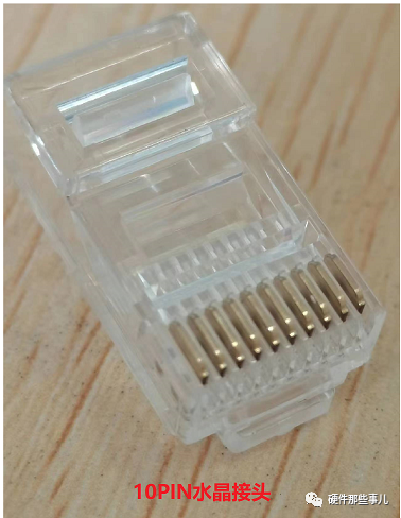

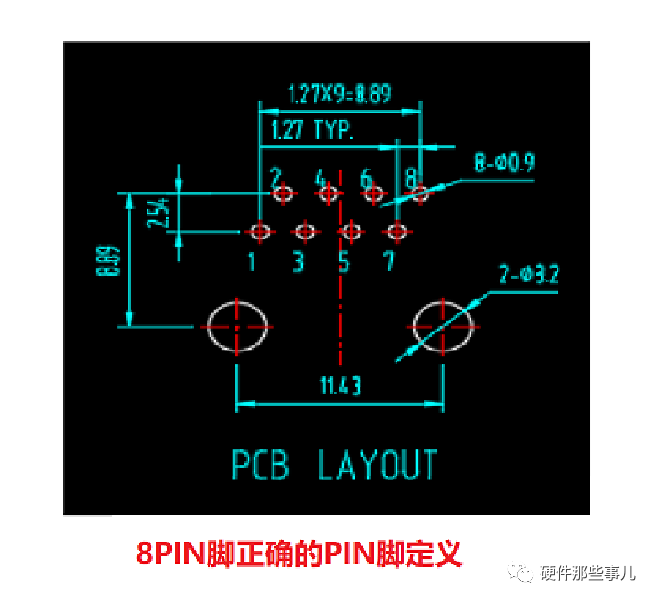

e.通過與廠商確認，為什么他們標識的PIN腳都到9了，他們的回復是他們這個規格書是做的10PIN接口的。由于我們使用的8PIN針腳，所以去掉了第1PIN和10PIN。同時給出了8PIN的pin腳定義。他們標識的2PIN對應8針就是1PIN。到此我們確定我們所建封裝第1.2PIN順序反了，導致網口不協商。其實1和2,7和8反了是不影響功能，但是3和4,5和6反了，網口接線順序就錯位了，就會導致功能問題。--不知道大家是否遇到過10PIN RJ45的規格書。我反正是第一次。
3.解決措施
措施分為臨時措施及長期措施，臨時措施就是要解決眼前的問題，完成單板硬件的測試與調試工作，長期措施就是要永久徹底解決這個問題。
臨時措施：

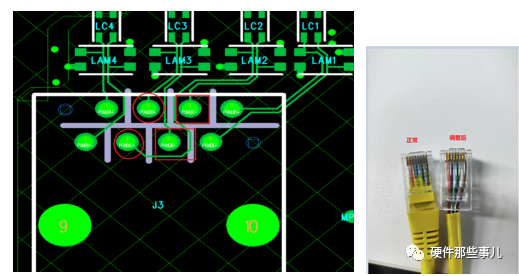

a.可以通過PCB飛線，通過前面的分析，只需交叉3和4，以及5和6即可?？紤]板子空間小，可操作性不強。

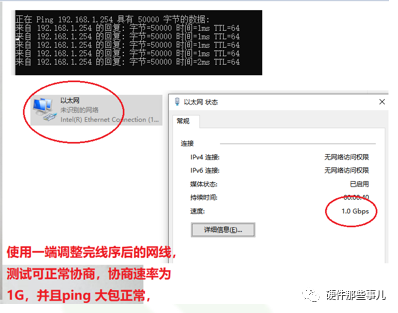

b.修改正常網線一端的線序，及交叉3和4,5和6。
EIA/TIA568B 標準網線線序：白橙、橙、白綠、藍、白藍、綠、白棕、棕
一端 交叉3和4,5和6之后：白橙、橙、藍、白綠、綠、白藍、白棕、棕
4.總結
1.這次問題主要原因在于對廠商提供的規格書，解讀有誤導致，對規格書的描述有誤解，其它最開始也是有疑惑的，一般RJ45常規做法都是標示第1PIN的，也有一定的疏忽大意，雖然有疑惑，但是沒有找供應商double check ,還是按照自己的理解執行下去了。后續在解讀廠商規格書的時候，有任何疑問都要及時與廠商確認。
2.為了避免類似錯誤再次發生，我們也可以對RJ45的PIN腳定義做一個總結，因為RJ45也是屬于標準器件，其實它的第一PIN也是標注，就算我們不看規格書，只要理解了它的標準定義，也是可以知道它的第一PIN。

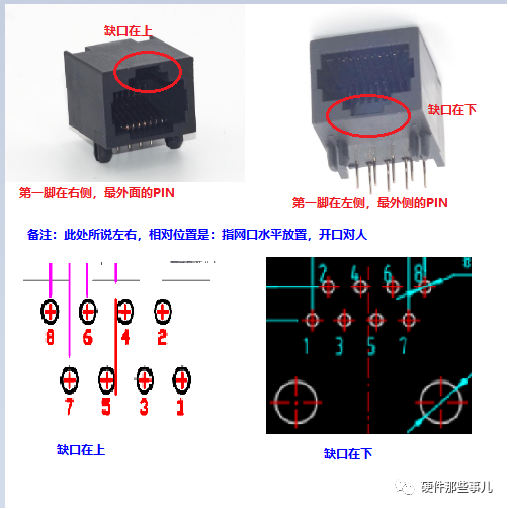

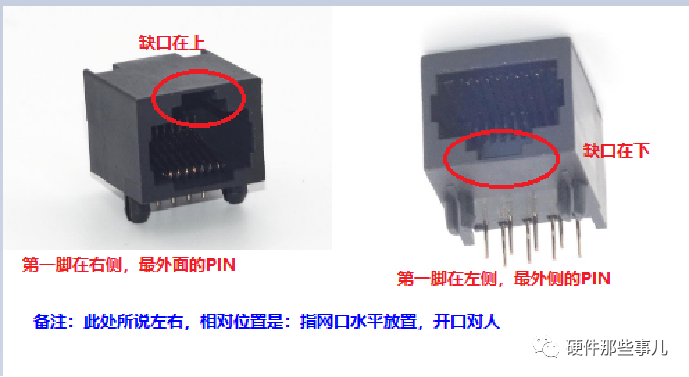

我們常見的網口有兩種，如果我們水平放置RJ45，RJ45有一個缺口，缺口要么在上，要么在下。有一句口訣就是，缺口向下，左邊第一。
我們回顧一下這個問題，算是一個低級錯誤，我們知道如果PCB 封裝錯誤，對硬件來說是嚴重的，基本上就意味著要改版。只要我們多想一點，平時多思考一些，很多問題都是可以避免的，希望本文可以幫助到你，在硬件設計路上不要踩我踩過的坑。
