在電力保護的工業級應用中，傳統工頻UPS憑借其可靠性依然占據重要地位。其核心架構是一套經典的“AC-DC-AC”雙變換流程，核心是三相可控硅整流器和全橋逆變器。

市電輸入首先進入三相可控硅整流橋。通過精確控制晶閘管的導通角，它將交流電高效地轉換為穩定的直流電，一方面為蓄電池組充電，另一方面為下一級供電。這種整流方式結構堅固，能承受大的沖擊電流，非常適合工業環境。

直流電隨后送入全橋逆變器。由四組IGBT組成的橋臂在高頻PWM驅動下交替導通，將直流電精準地重構為純凈的正弦波交流電。最后，必須經過其標志性的工頻輸出隔離變壓器進行升壓、濾波和電氣隔離，具備強大的抗干擾和短路保護能力。

這套鋼鐵般的架構雖效率與體積不占優，但其無與倫比的過載能力和可靠性，仍是許多關鍵工業設施的“電力定海神針”。

下面介紹UPS常見的5種架構設計：

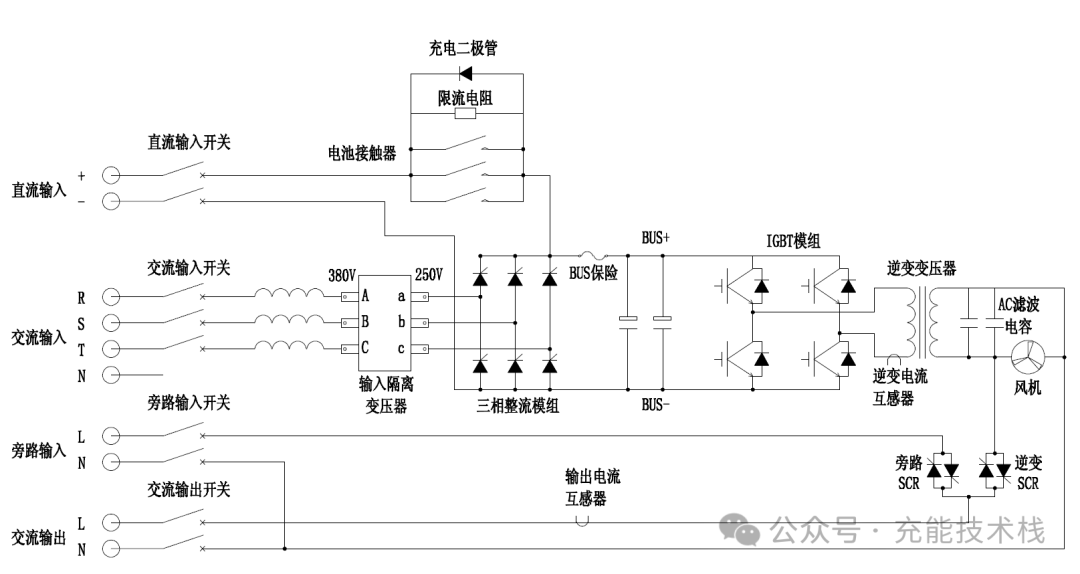

6脈沖不可控整流機型內部連接圖

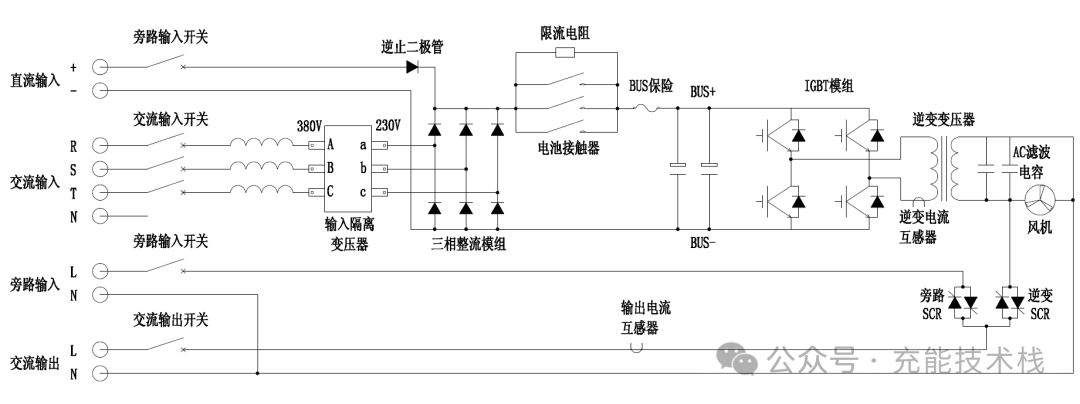

6脈沖可控整流不含充機型內部連接圖

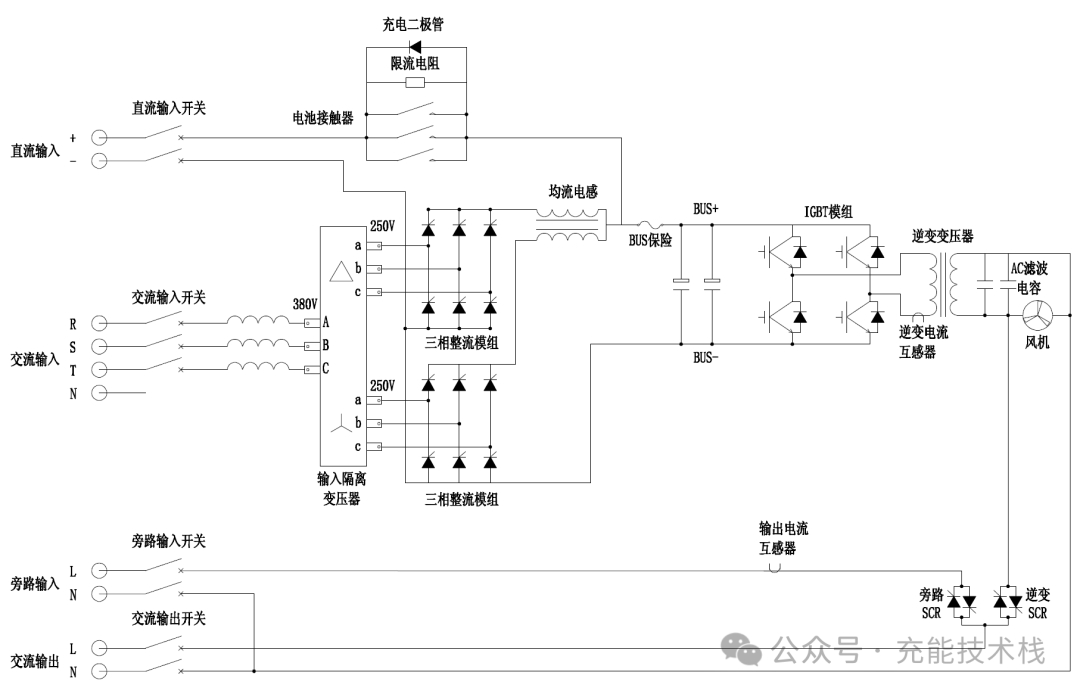

6脈沖可控整流含充機型內部連接圖

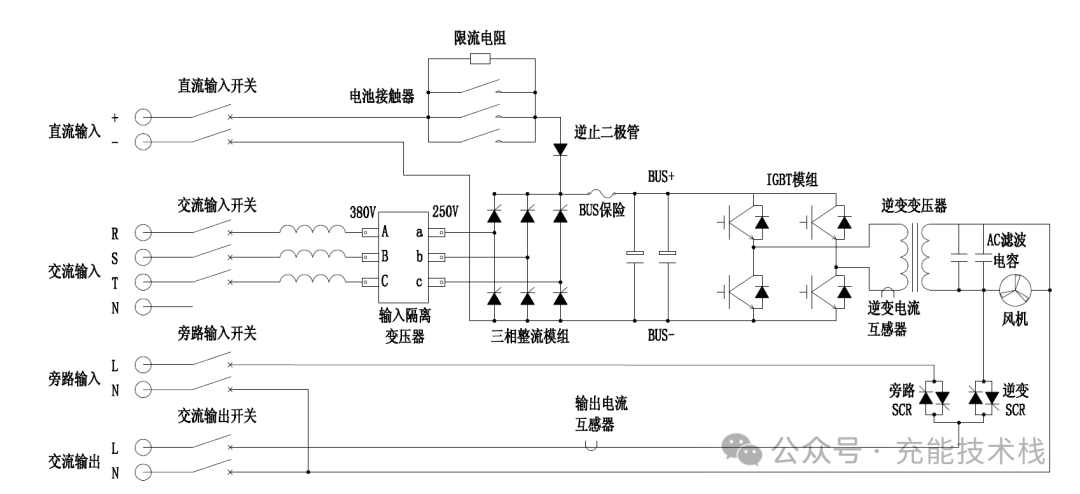

12脈沖可控整流含充機型內部連接圖

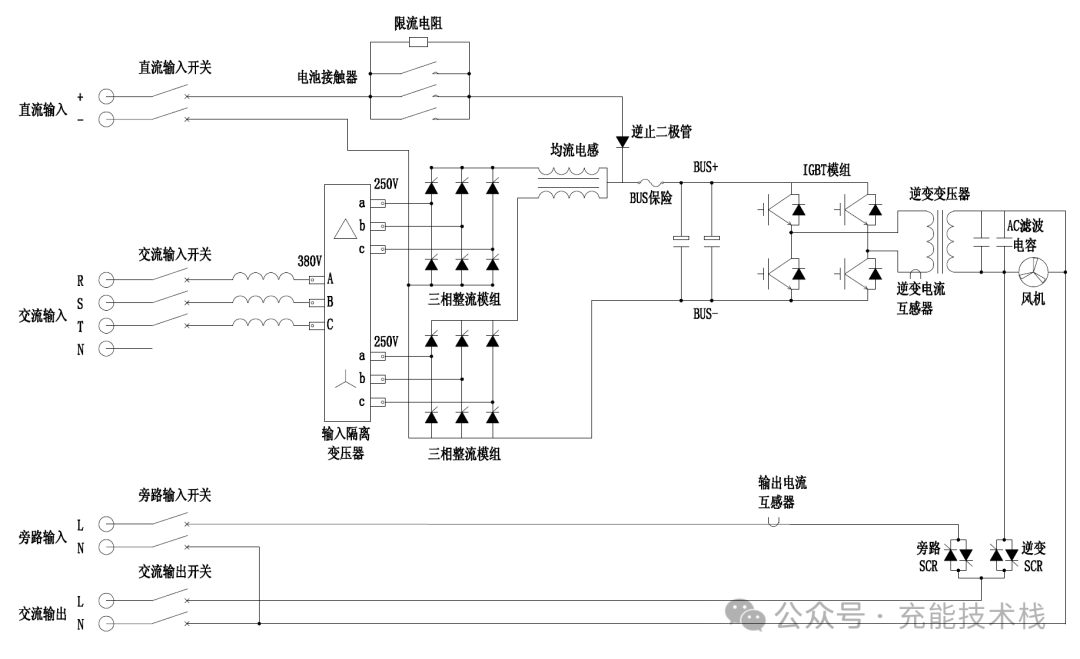

12脈沖可控整流不含充機型內部連接圖
