1 / 簡介 /
前文[發現一個奇怪的現象 | BOOST芯片LM5155沒有EN引腳，為什么??？]分享了很多boost芯片沒有EN引腳的現象。
如有些朋友所述，這篇繼續分享下，很多boost芯片，即使有EN引腳，也并不能實現關斷輸出。
2 / 原因 /

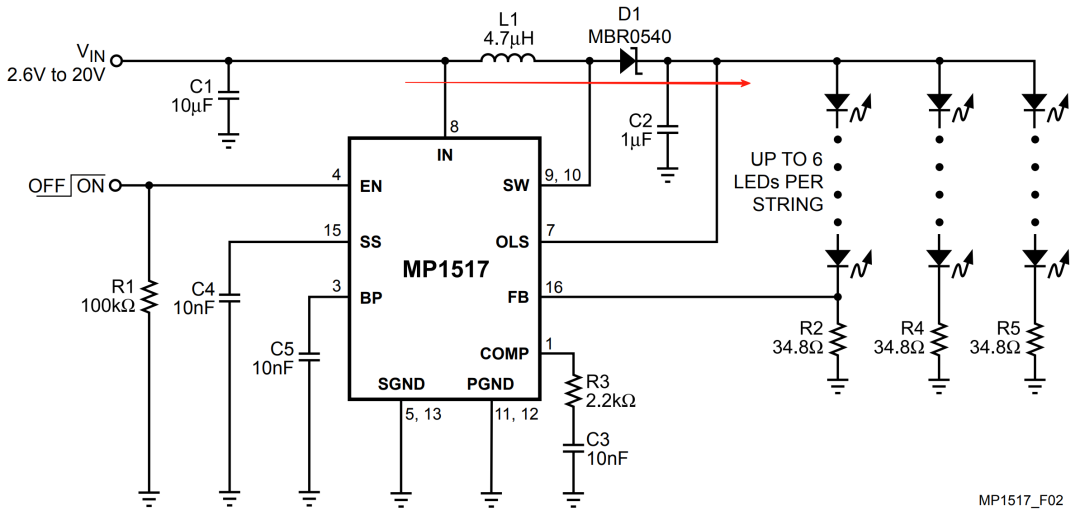

上圖所示，這是非同步boost芯片MP1517典型應用，從輸入VIN到輸出VOUT中間是電感和二極管，這兩個元件都無法實現關斷從輸入到輸出的功率傳輸路徑，這是非同步boost拓撲結構決定的。
3 / 同步boost就可以嗎 /

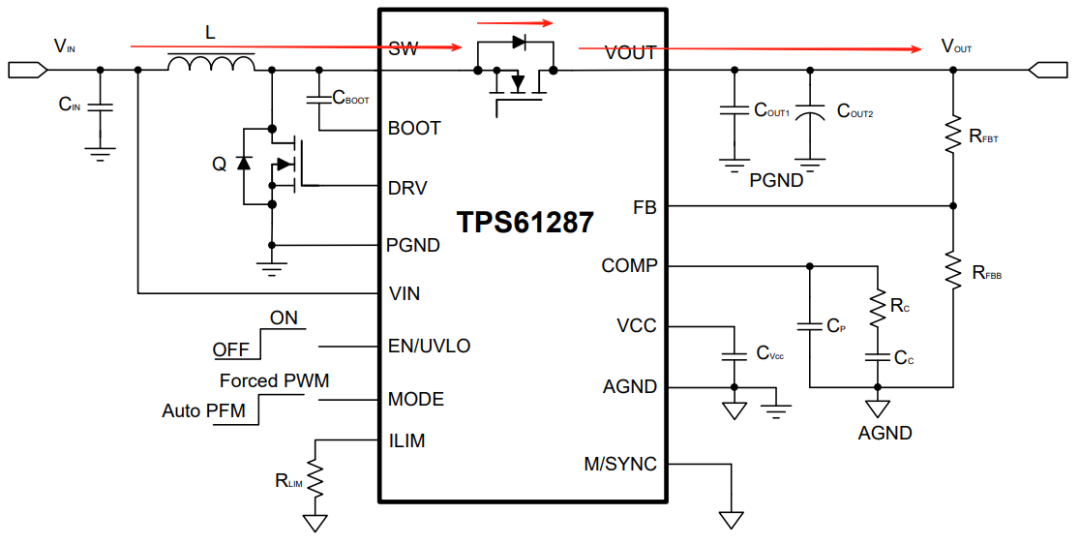

上圖所示，TPS61287同步升壓轉換器，集成了高側同步整流器 MOSFET，并使用外部低側 MOSFET 來提供高效率的小尺寸解決方案。
看似可以使用內部高側 MOSFET 關斷從輸入到輸出的功率傳輸路徑，但是仍然會存在功率電感和高側 MOSFET 體二極管這個從輸入到輸出的功率傳輸路徑，也無法實現真正關斷。
問題1??：芯片設計時，為什么不將內部高側 MOSFET D 在 SW 引腳，S 在 VOUT 引腳呢？這樣應該就能實現真關斷了吧？
問題2??：為什么要使用外部低側 MOSFET 才能提供高效率&小尺寸？
留言討論，下期分享。
4 / 真關斷的boost芯片 /

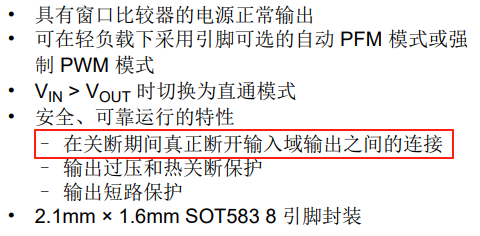

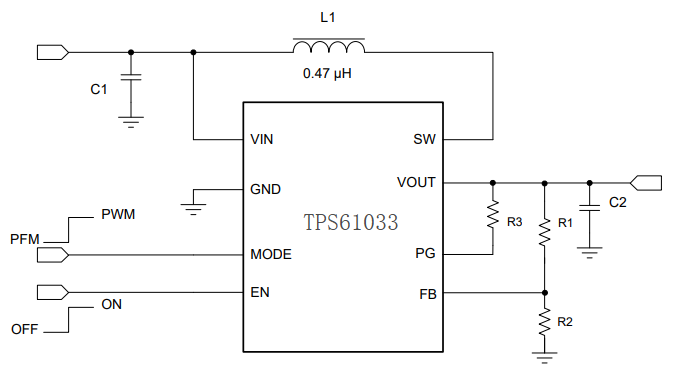

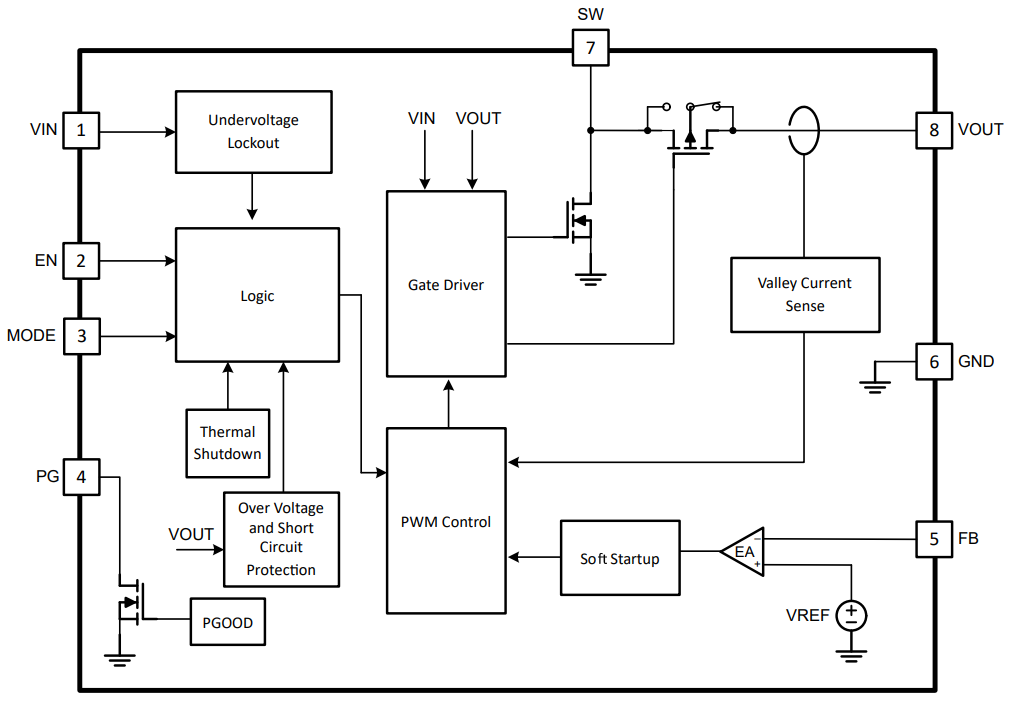

TPS61033具有輸出放電功能的 5.5V 5.5A 2.4MHz 全集成同步升壓轉換器，SW 和 VOUT 之間的 MOSFET 能夠真正斷開輸入與輸出之間的功率傳輸路徑。
問題3??：SW 和 VOUT 之間的 MOSFET，是如何做到真正斷開輸入與輸出之間的功率傳輸路徑的？留言討論，下期分享。
真的，學的知識越多，問題也就越多。牛犢不怕虎，無知者無畏。有時，無知也未必是壞事，也許會少很多困擾
