大家好，這里是大話硬件。

今天這篇文章給大家介紹一個熟悉又陌生的器件。

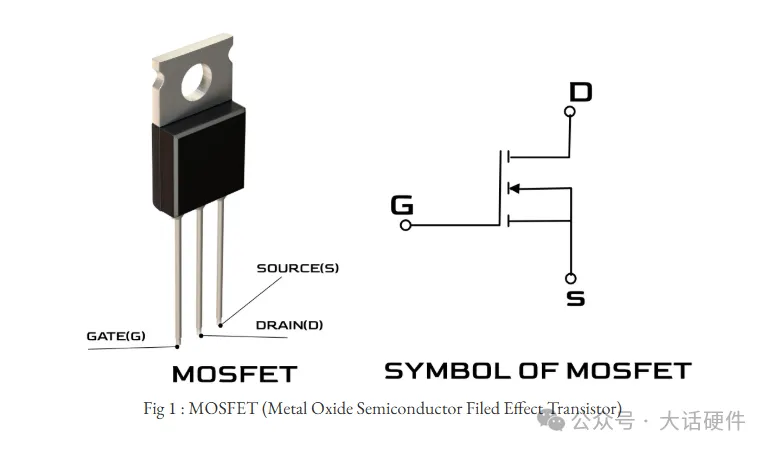

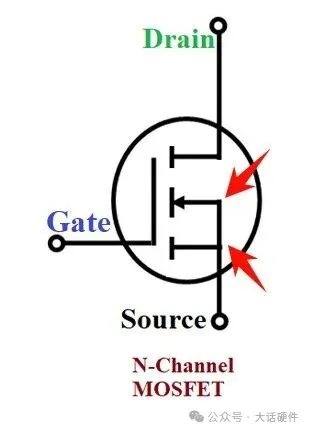

MOSFET，做硬件的肯定都知道。直插封裝和器件的symbol如下：

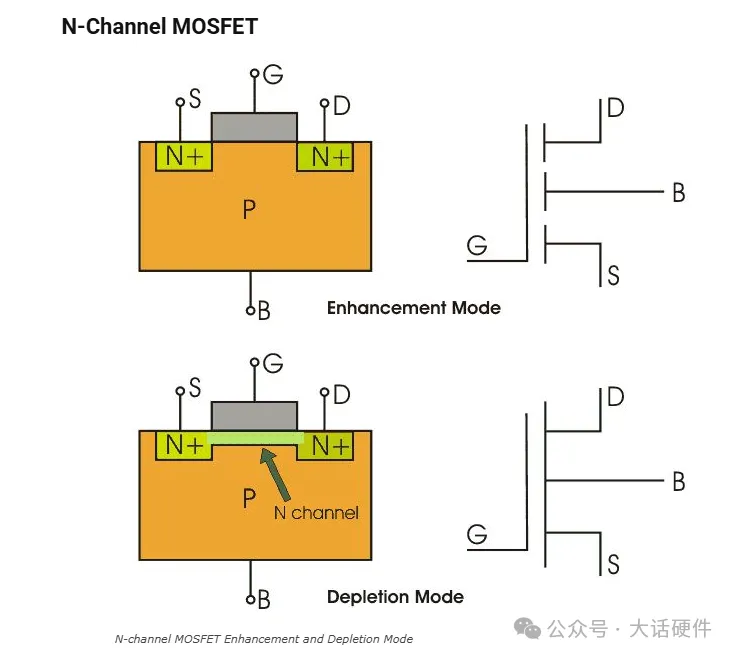

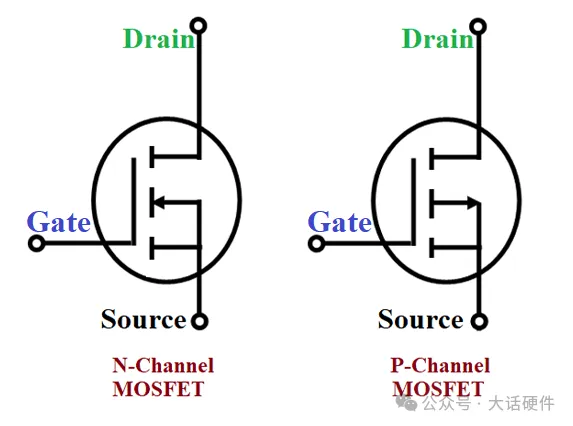

平時MOSFET用的比較多的是增強型的NMOS和PMOS，器件的smybol如下?？吹竭@里你肯定覺得這也太熟悉了，每天都要使用這些器件。

好，那下面這個器件認識嗎？停頓一下，不準繼續往下看，老實說，你認識嗎？

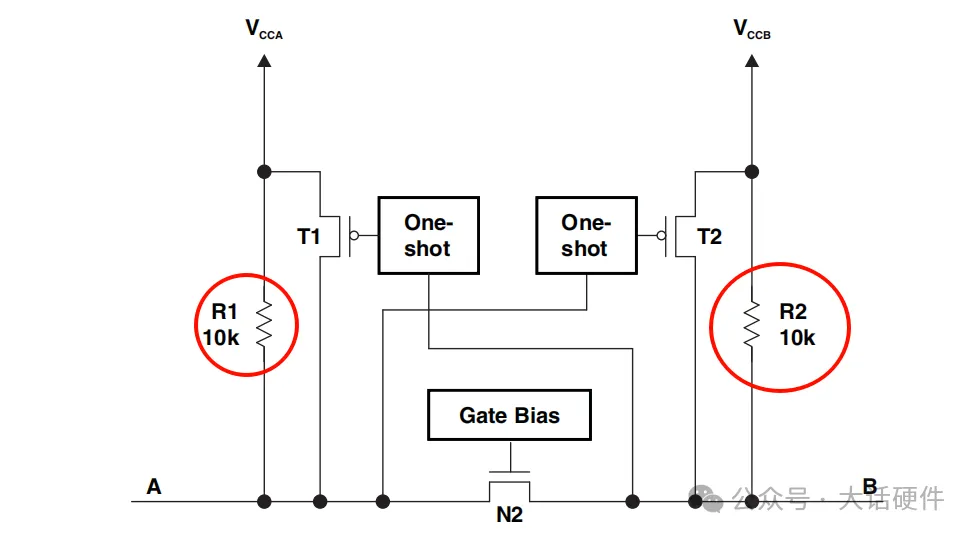

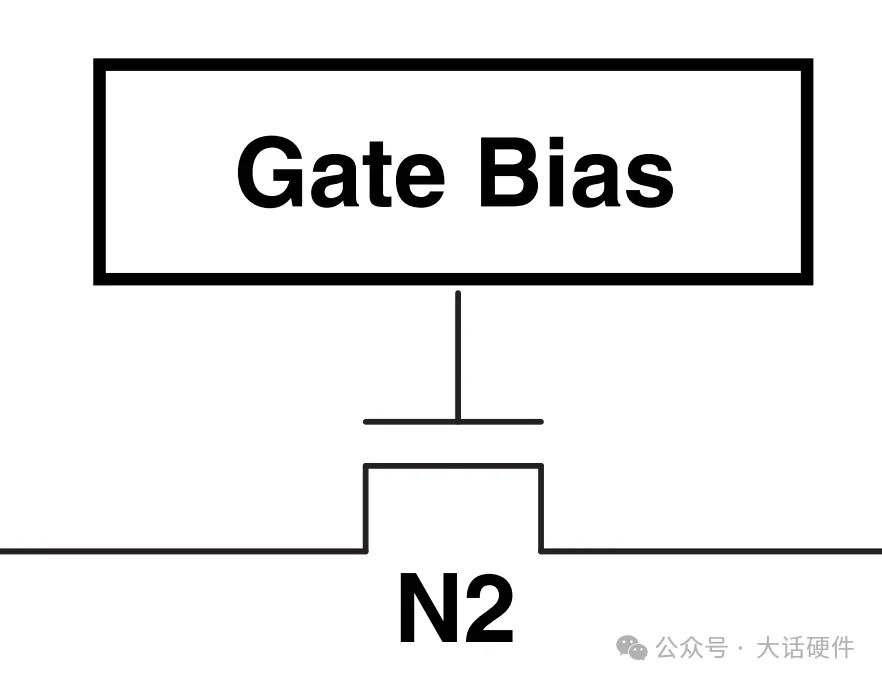

反正我一開始看到這個器件就不認識，是手冊中的描述才知道這個N2叫N-channel pass-gate transistor。但是，好吧，還是不懂這到底是什么東西，看著非常像是MOS管，但是畢竟就是不一樣，怎么和平時見的不太一樣呢？

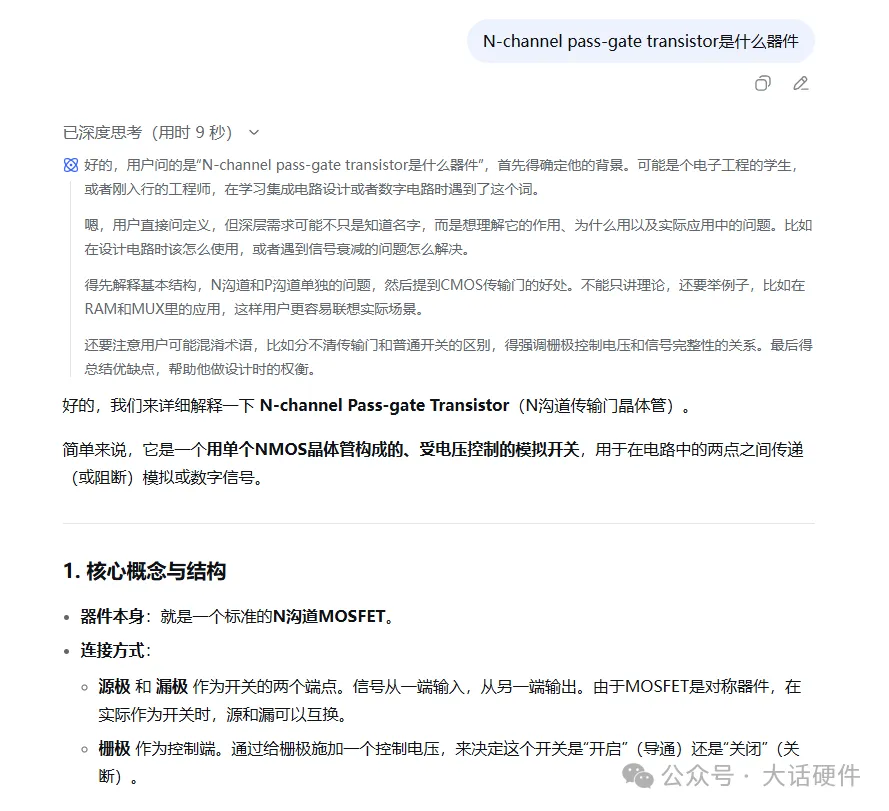

接著問了一下deepseek，它說這是這個NMOS管。

NMOS管在一開始我就貼了幾個圖，明明長的不一樣，怎么就是NMOS管了。這個問題一直困擾我非常久，但是我一直沒有忘記這個器件。

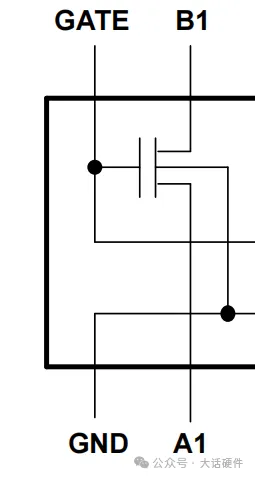

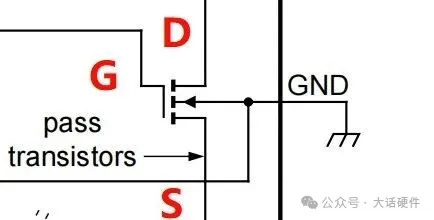

接著我又看到了類似的器件，它和上面的器件又長得不太一樣。老實說，你認識嗎？

那這個器件到底是什么器件呢？主要用在什么場合？一起來分析一下這個器件的由來。

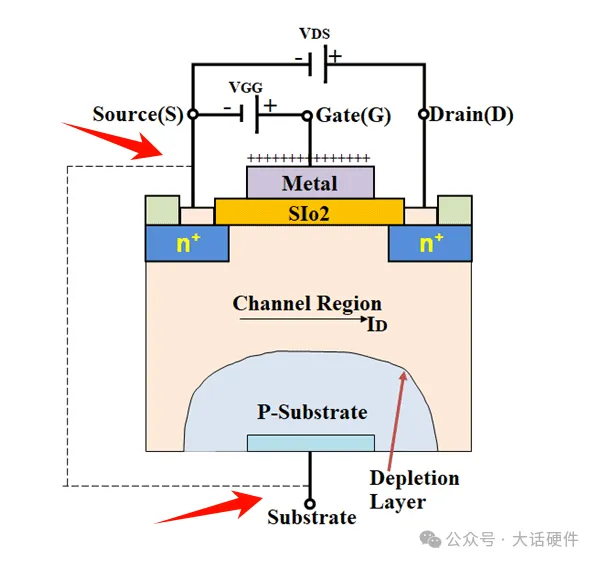

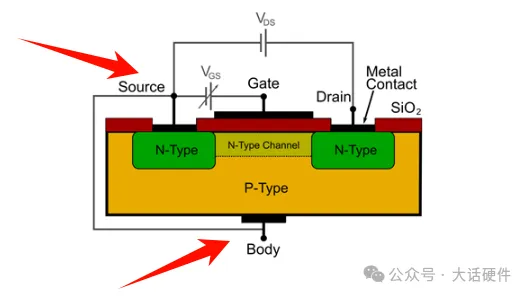

MOS管內部的結構原理，這里的襯底和S端接在一起，如下圖所示：

這時候再來仔細看看這個smybol，的確，中間和S是接在一起的，剛好和上面保持一致。

按照上面的分析，那如果不把襯底body和S源極接在一起，那么是不是就有下面的圖

看到這里大家再返回去看看前面的圖。這里的襯底B沒有和接在一起，而是直接接地了，這就是這篇文章要介紹的器件N-channel pass-gate transistor！

那這個器件是如何工作的呢？

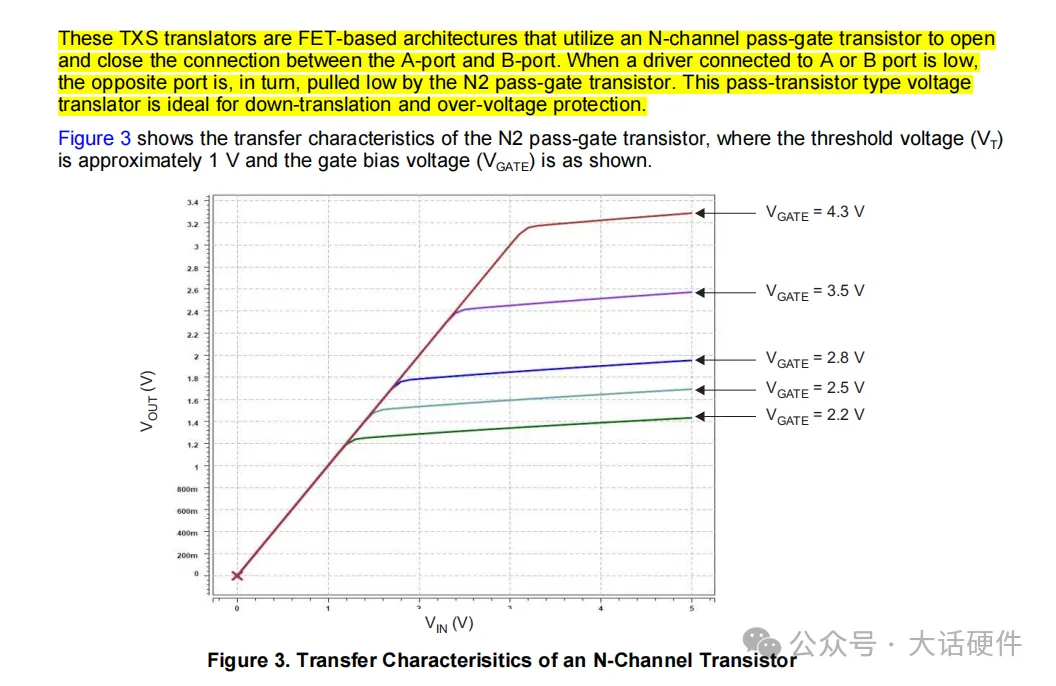

在TI的TXS型電平轉換文章中描述了這個器件的工作原理。

這個器件的閾值電壓為1V，當VGATE=2.2V時，無論是哪邊輸入，另外一邊1.2V以下，輸入跟隨輸出變化，此時器件相當于一個開關，兩邊相當于直接導通了。

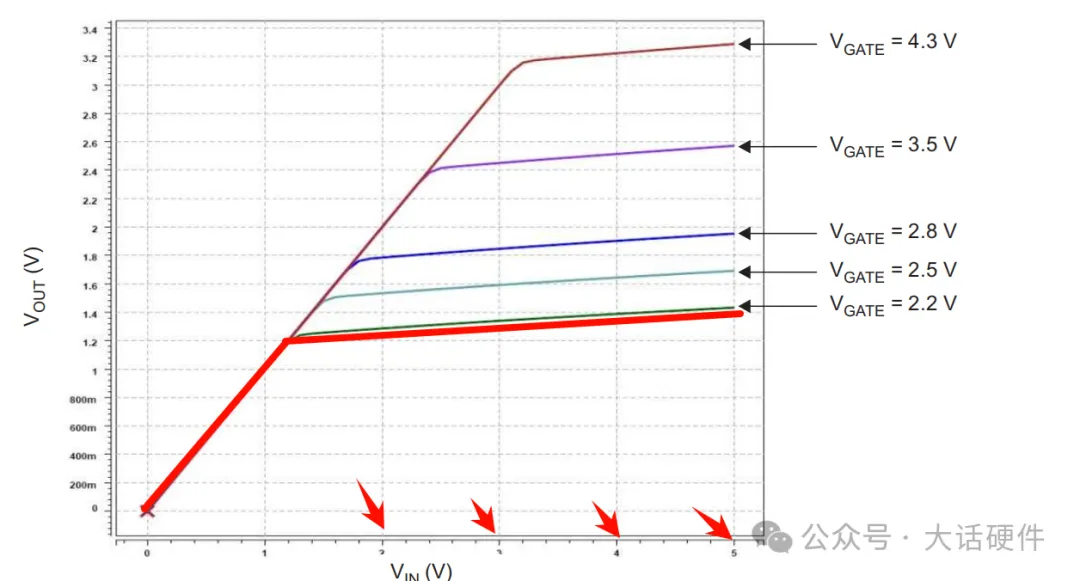

當一端電壓超過1.2V，另外一端的電壓基本不變了，穩定在VGATE-VTH的電阻值。曲線上將這種特性描述得比較清楚。一端的電壓在增加，但是另外一端電壓不變了。

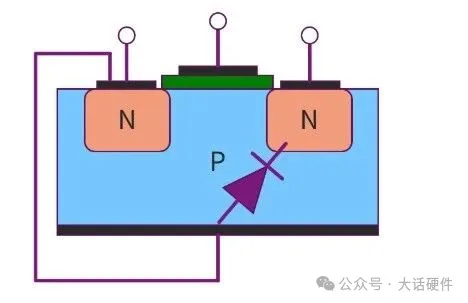

接著往下分析，MOS管的結構中襯底B和S端接在一起時，內部寄生二極管的方向如下。

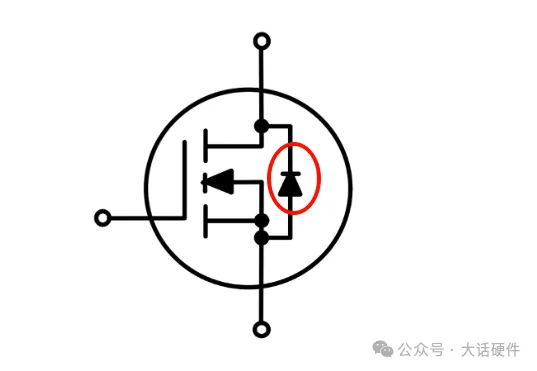

因此，在MOS管的smybol上可以看到這個二極管。

現在器件長這樣，那這個圖應該是什樣的？

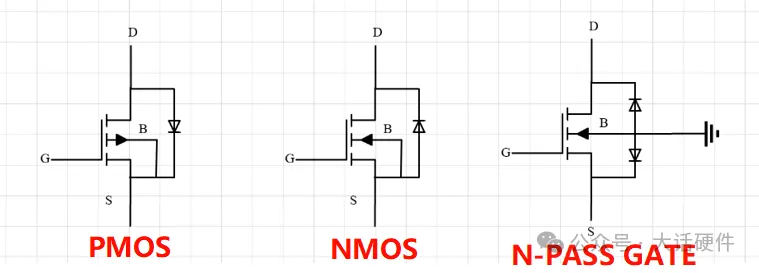

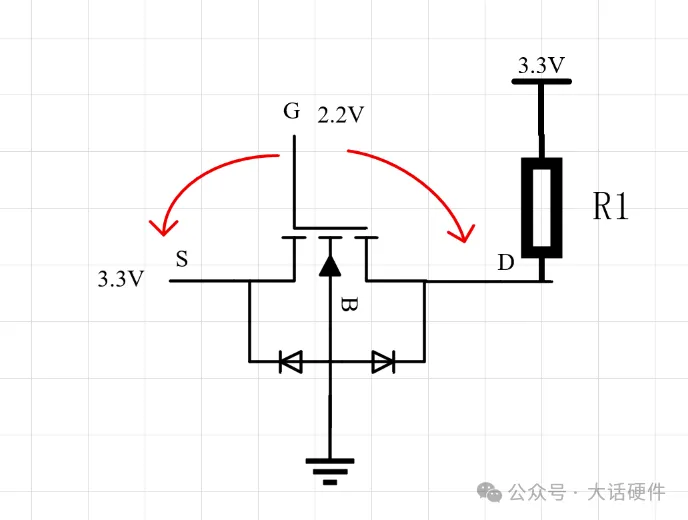

大話硬件根據MOS管的畫法，推斷它的smybol是下面這樣：

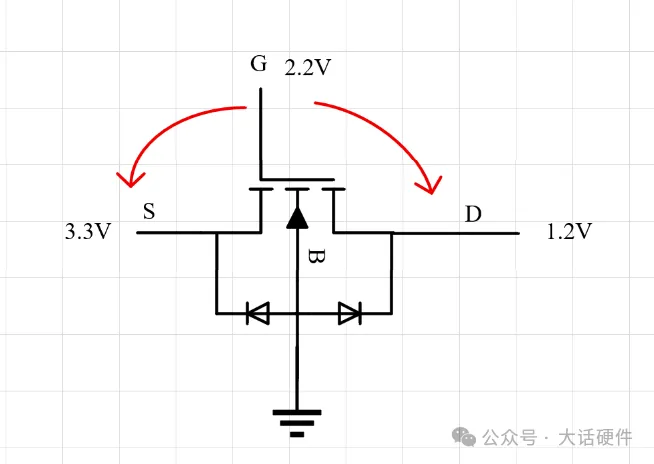

結合上面輸入和輸出曲線來理解這個Npass gate的工作原理。

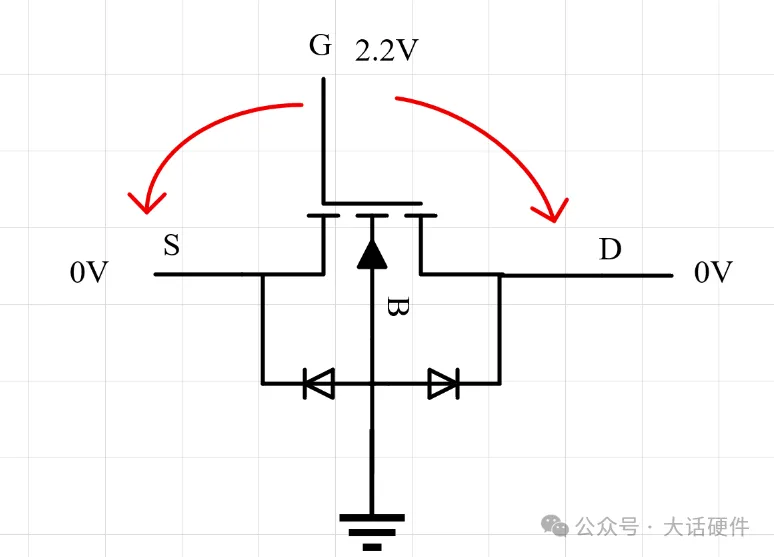

（1）G柵極，存在一個固定的偏置電壓，假設2.2V，

（2）當S級或者D級電壓為0時，VGS>VT(VGD>VTH)器件導通，S端等于D端電壓

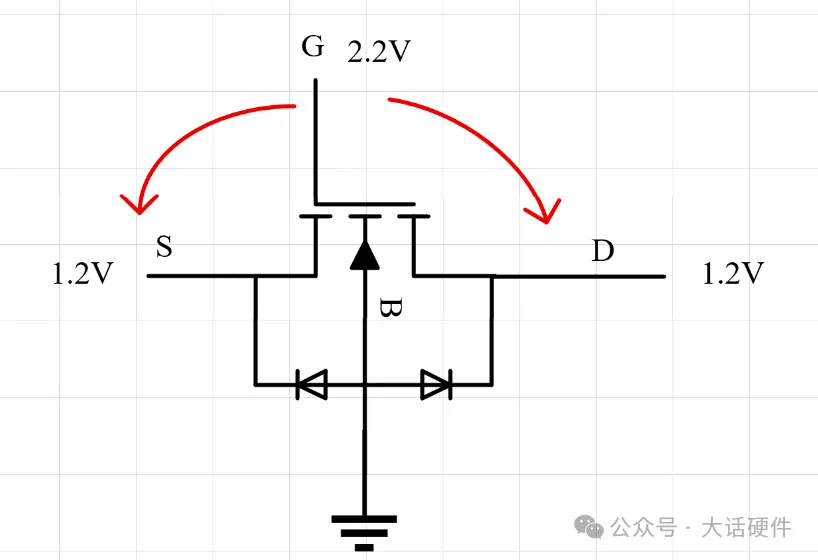

（3）當S級電壓為1.2V時VGS=VT，器件此時臨界關斷，S端等于D端電壓

（4）當S級電壓為3.3V時，VGS

（5）如果要D端電壓也變成3.3V，那么需要外部增加電路

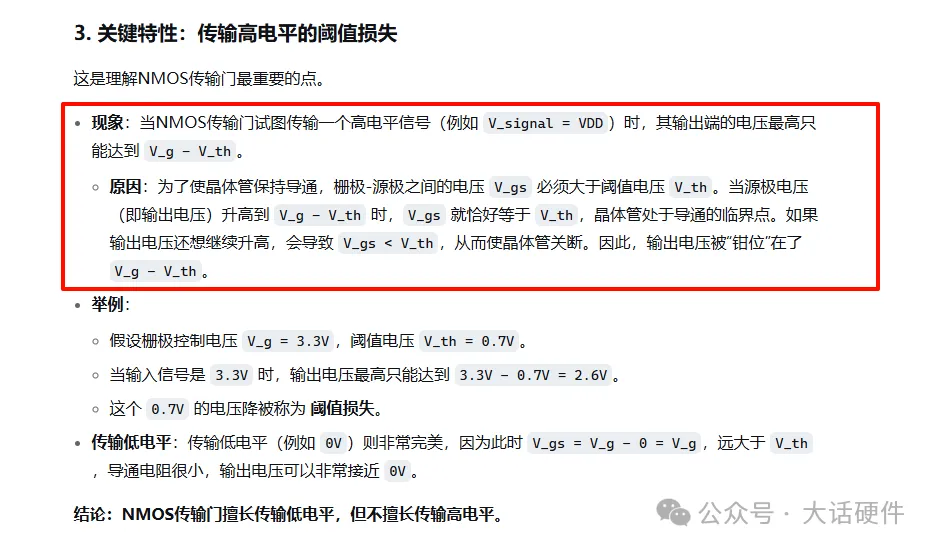

現在回頭看deepseek的回答，應該能明白是什么原因。

同時，再看TXS型電平轉換芯片內部工作原因，就非常明白了！

在搞清楚這個器件以后，博主自己也反思了一下，平時對這些基礎的，常見的器件，存在慣性思維，細節的點沒有深入到很懂的層面。器件發生了改變，自己的思維沒有從器件結構，器件原理和使用特性同步進行轉變。在后續的工作中，還得注意細節，要在細節上下功夫，才能完成技術的迭代和改變！
