一、磁珠（Ferrite Bead）基礎知識

磁珠是EMC工程師常用的濾波器件，用來抑制電路中的高頻噪聲。磁珠的主要成分是鐵氧體材料，鐵氧體是一種立方晶格結構的亞鐵磁性材料，鐵氧體材料分為鐵鎂合金或者鐵鎳合金，制造工藝和機械性能與陶瓷相似，顏色為黑色，也稱為鐵氧體磁珠。

磁珠的工作原理

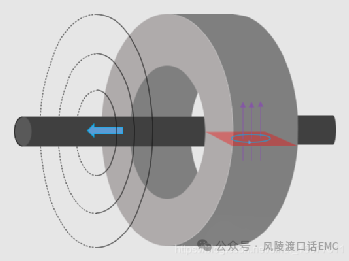

磁珠主要用于抑制信號線、電源線上的高頻噪聲和尖峰干擾，具有吸收瞬態高頻脈沖的能力。在低頻段，磁芯的磁導率很高，電感量較大，主要是電感成分在起作用，電磁干擾噪聲被反射回到源端，此時磁珠就類似一個低損耗，高Q值的電感。在高頻段，阻抗主要由電阻成分構成，隨著頻率升高磁芯的磁導率降低，導致感性成分降低，電感量下降，而磁芯的損耗增加，電阻成分變大阻抗增加，當高頻電流流過鐵氧體磁珠時，通過電阻成分轉化為熱能消耗掉。

磁珠的內部結構

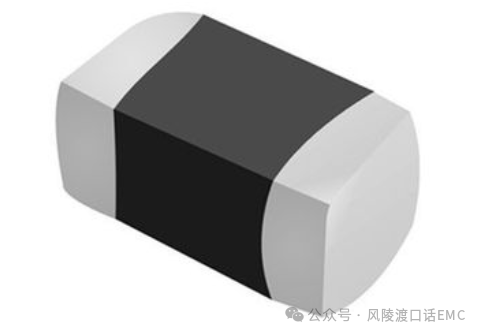

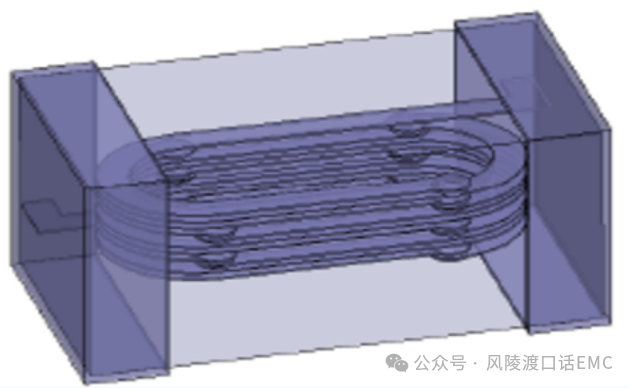

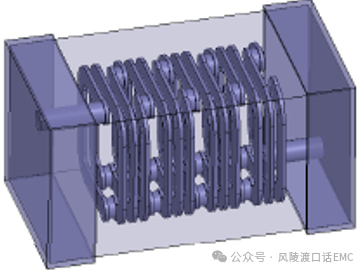

磁珠由線圈、鐵氧體磁芯、外面的鍍層、封裝構成，片狀鐵氧體磁珠的典型結構如下圖所示：磁珠從結構上跟電感基本相似，主要是磁芯、線圈的匝數上差異。

磁珠的分類

磁珠根據使用的磁芯材料不同、封裝結構不同、應用場合不同等分類

根據封裝結構分類

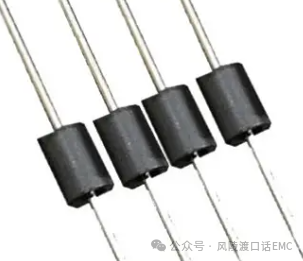

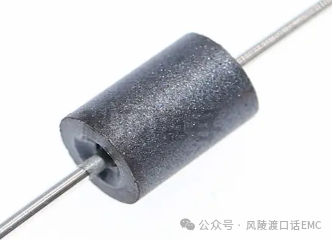

根據磁珠的封裝分為：貼片磁珠、插件磁珠。貼片磁珠又分為單體貼片磁珠、磁珠排，根據繞線方式分為片狀磁珠、繞線磁珠。插件磁珠分為穿心磁珠、普通插件磁珠等。

根據使用材料分類

根據磁珠制造的鐵氧體材料不同分為：鐵鎂合金磁珠、鐵鎳合金磁珠。不同的鐵氧體材料磁導率μ和磁通密度BS參數影響磁珠的頻率特性。

根據磁珠的應用場合分類

根據磁珠的應用場合，大致可將磁珠分為普通型、大電流型、尖峰型等。

普通型：普通型磁珠用于電流不太大（一般小于600mA），無特殊要求的場合，它的直流電阻一般為零點幾歐姆，阻抗范圍一般為幾十歐姆到幾千歐姆之間，能有效抑制、吸收噪聲干擾。

大電流型：大電流型磁珠應用于電流較大的場合，應用于電流場合磁珠要求直流電阻必須很小，約小于普通型磁珠一個量級，阻抗一般也較小，阻抗范圍通常是幾歐姆到幾十歐姆之間。

尖峰型：此型號磁珠特性為某一個頻率范圍內其阻抗急劇上升，從而在特定頻率獲得較高的衰減效果而對有用信號的影響較小根據磁珠制造的鐵氧體材料不同分為：鐵鎂合金磁珠、鐵鎳合金磁珠。不同的鐵氧體材料磁導率μ和磁通密度BS參數影響磁珠的頻率特性。

磁珠的主要參數

磁珠的主要參數包含：阻抗、直流電阻（DCR）、額定電流、諧振頻率、損耗等。

阻抗

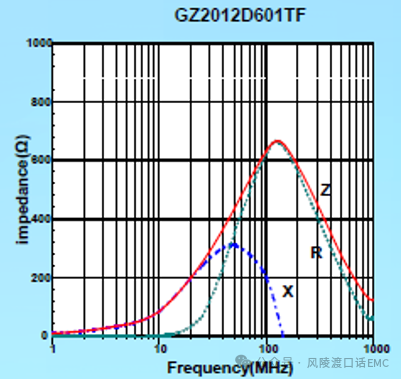

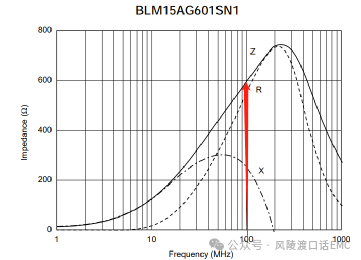

磁珠阻抗是在特定條件下(100MHz頻率)測得，常見標識為600ohm@100MHz，表示磁珠在100MHz頻率下，阻抗是600ohm。通常是阻抗越大，對噪聲的抑制效果越好，阻抗越大，噪聲通過時產生的熱量就越大。

磁珠阻抗用100MHz頻率下測試結果表示，是業界認同的標準，磁珠阻抗并不是固定的，是隨著頻率的變化，以及隨著電流的變化阻抗都會相應的發生變化，磁珠阻抗是交流阻抗。

直流電阻（DCR）

直流電流通過磁珠時，磁珠呈現的電阻值，磁珠的直流電阻是越小越好，越小在磁珠上產生的壓降就越小，對有用信號的衰減也越小。磁珠的直流電阻由導線長度、繞線線徑、封裝共同決定。

額定電流（IRAT）

額定電流是磁珠關鍵參數之一，指電路正常工作時允許通過磁珠的最大電流。磁珠的直流電阻會產生損耗而發熱，磁珠能通過的最大電流，可以理解為有效值，它指溫升電流，自我溫升不超過20—40℃（不同廠家有差別）。

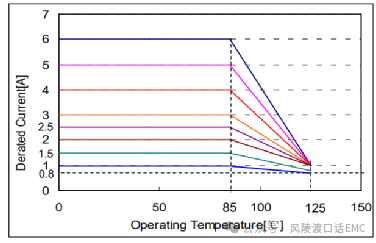

額定電流與溫度的關系曲線

由上圖可知，當磁珠的溫度超過85℃時，它的額定電流也會急劇下降，使用磁珠時應關注磁珠的溫度做降額使用。

偏置電流對磁珠的影響

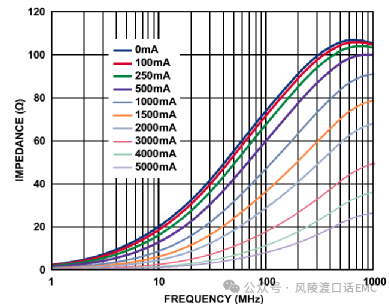

隨著偏置電流的增大，磁珠材料會出現飽和特性，導致鐵氧體磁珠電感下降，電感的飽和程度根據磁芯材料不同。直流偏置電流的影響可通過不同頻率下阻抗值的減少來確定，阻抗降低意味著噪聲抑制能力的下降，下圖顯示鐵氧體磁珠阻抗如何隨著直流偏置電流的變化而改變。

磁珠的損耗

磁珠的損耗主要為鐵芯損耗，鐵芯損耗=磁滯損耗+渦流損耗。磁滯損耗：鐵磁材料在交變磁場作用下反復磁化時，內部磁疇不停的往返倒轉而消耗能量，產生損耗，這種損耗稱為磁滯損耗，磁滯損耗和磁場交變頻率及磁滯回線的面積成正比。

渦流損耗：鐵磁滯材料中的磁通交變時，會感應電動勢和電流，電流呈旋渦狀稱為渦流電流，渦流在鐵磁材料的內部電阻上產生損耗，稱為渦流損耗。

磁珠等效電路

磁珠的等效電路是一個直流電阻（DCR）串聯一顆電感、電容、電阻的并聯，其中并聯的電阻、電容、電感都是頻率的函數，感抗、容抗受工作頻率影響很大。

當磁珠工作頻率低于自諧振頻率時，磁珠呈現電感特性；當磁珠工作頻率等于自諧振頻率時，磁珠是純電阻特性，阻抗最大；當磁珠工作頻率高于自諧振頻率時磁珠呈現容性。

磁珠的命名規則

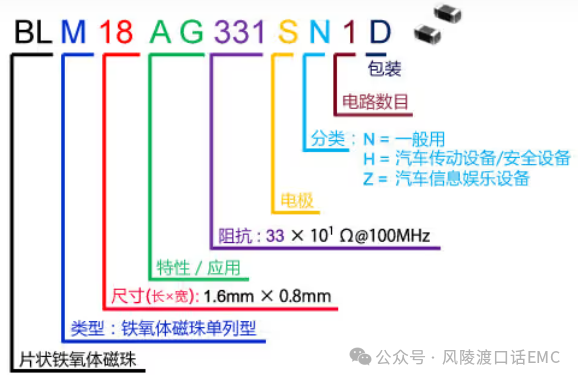

目前磁珠的型號命名方法，業界沒有統一的標準，生產廠家通常會采用自家命名規則。一般都會給出尺寸、材料、阻抗、包裝方式等信息，下圖是村田貼片磁珠的命名規則。

二、磁珠的應用場景

在EMC問題分析與調試，磁珠被廣泛的使用，磁珠主要用于抑制開關電源環路中高頻電流噪聲，抑制開關電源電路中寄生參數引起的寄生振蕩；磁珠也被用于抑制時鐘信號的高次諧波干擾，以及與電容組成低通濾波器。

磁珠有時用于抑制抗擾度試驗時，外部端口耦合的脈沖噪聲干擾，以及用于不同參考地平面之間的連接，做頻率選擇。

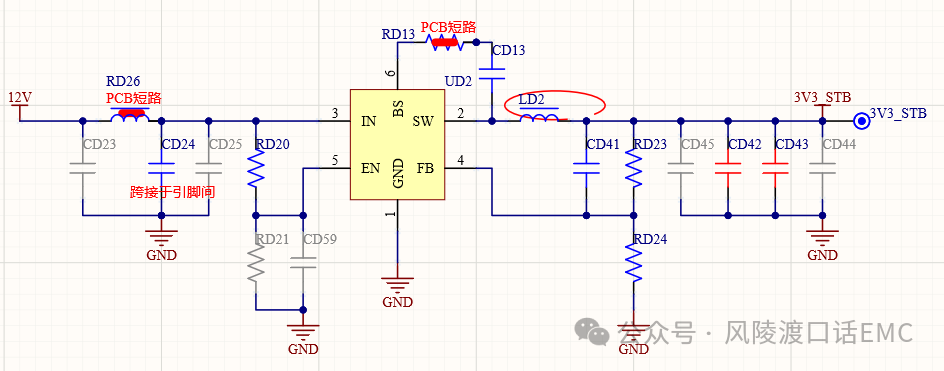

磁珠在DC-DC電路高頻電流環路中的應用

DC-DC功率電流環路存在高頻電流噪聲，高頻電流噪聲環路面積大小、噪聲電流的大小決定了輻射發射測試結果。EMC調試時通常會在高頻電流環路中增加磁珠來抑制高頻噪聲，

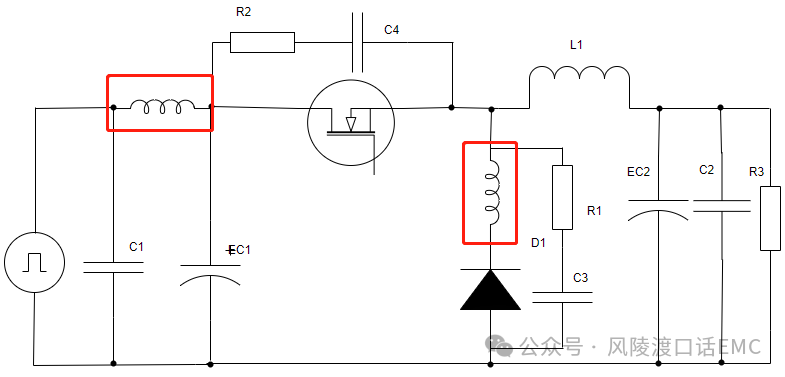

具體磁珠的使用參考下圖所示：

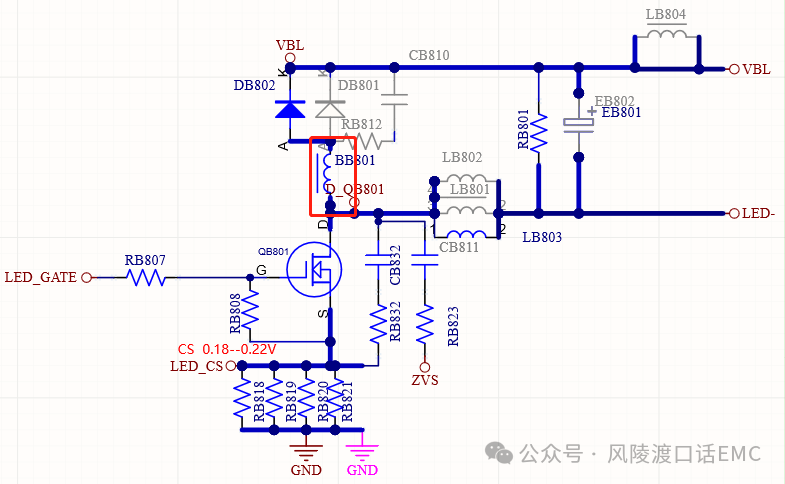

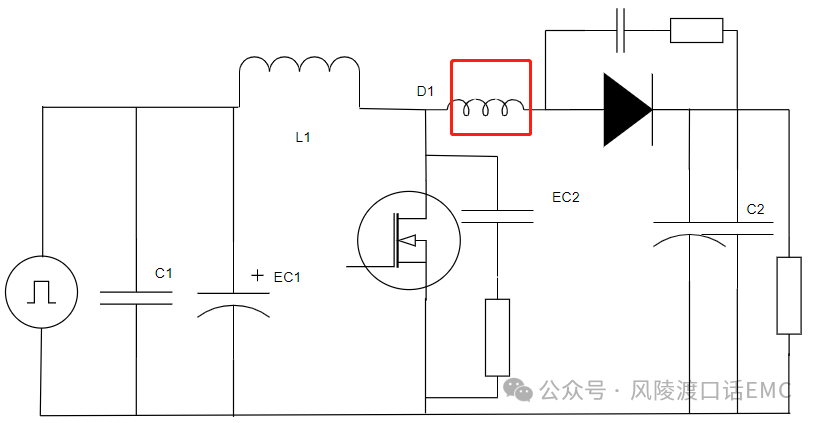

DC-DC電路中功率器件的寄生電容與環路中的寄生電感，容易發生高頻寄生振蕩，產生高頻噪聲，EMC調試時通常也會在高頻環路中增加磁珠來抑制寄生振蕩，具體磁珠的使用可以參考下圖所示：

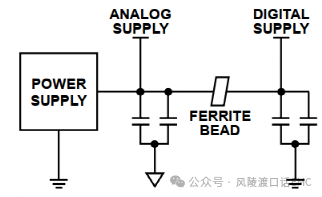

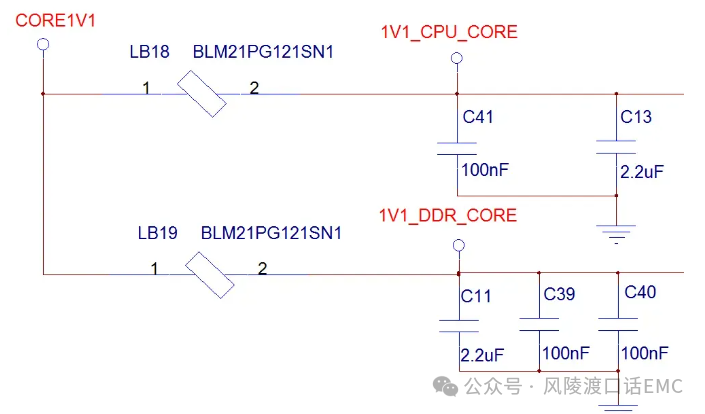

磁珠用于芯片不同模塊電源之間的噪聲隔離

SOC芯片由于高速集成，內部模塊電路眾多，不同模塊電路可能使用相同的供電電壓，為防止不同模塊間的噪聲干擾通過供電電源串?dāng)_耦合，通常做法是在不同模塊電源之間用磁珠隔離，抑制模塊間噪聲耦合。

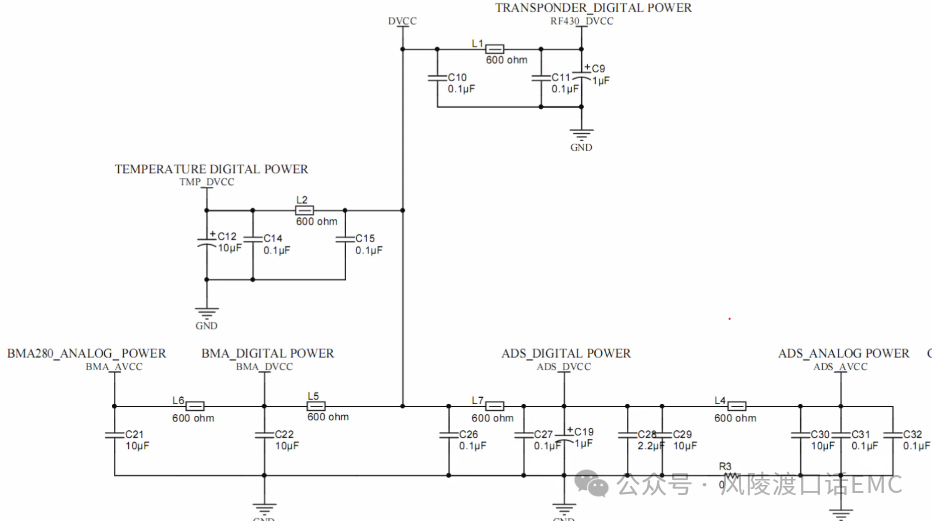

磁珠用于不同電路模塊供電電源之間的噪聲隔離

不同的電路模塊、不同類型信號處理芯片使用相同的供電電源時，為了防止噪聲通過電源線耦合到不同的電路模塊，通常做法是在不同電路模塊的供電電源之間用磁珠隔離，抑制模塊間噪聲耦合。

磁珠用于不同電路模塊供電電源之間的噪聲隔離

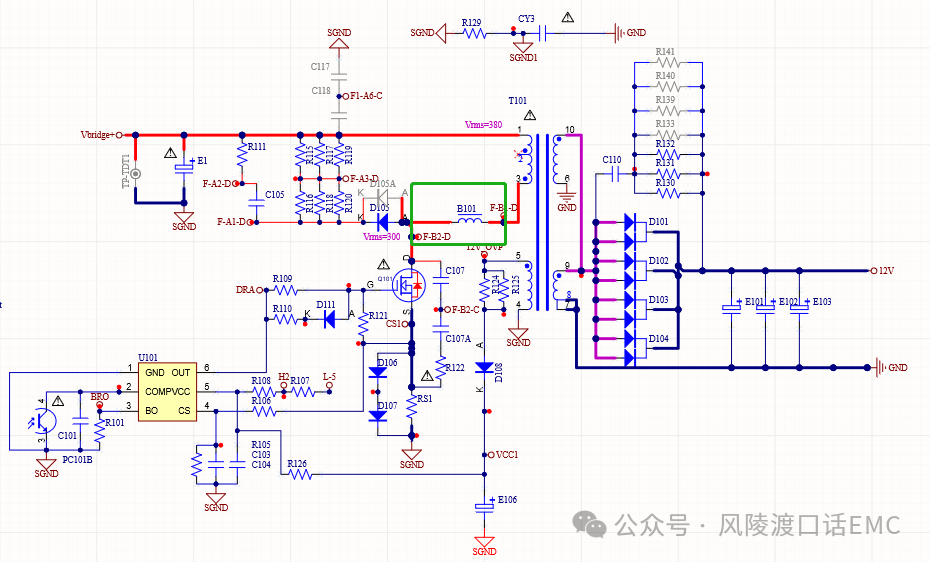

磁珠在AC電源電路中的應用

在隔離開關電源的高壓側、低壓側，為抑制環路中的高頻電流噪聲，通常會在環路中增加串聯磁珠，抑制高頻噪聲干擾。主要應用場景包括反激電路、Boost電路、LLC電路、Boost電路等，具體情況應根據實際調試結果而定，非必要對策。

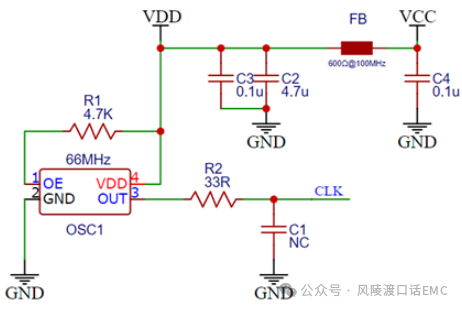

磁珠在有源晶振濾波中的應用

有源晶振輸出是方波信號，存在豐富的高次諧波，高次諧波的耦合路徑主要是其供電電源和輸出時鐘信號，通常會在其供電電源增加磁珠低通濾波器，濾除其高次諧波噪聲。

磁珠在時鐘信號濾波中的應用

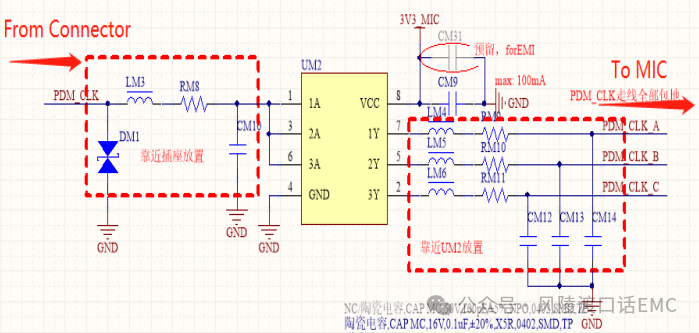

時鐘信號，尤其是方波時鐘信號，存在豐富的高次諧波，使用RC濾波時，電阻阻值的參數選擇空間有限，需要使用磁珠濾除高頻噪聲干擾，下圖是典型的應用電路。

磁珠在時鐘信號濾波中的應用

磁珠在數字功放電路中的應用

在數字功放輸出端通常采用電感電容組成的LC低通濾波器，濾除數字功放芯片產生的高頻噪聲，由于電感寄生電容的影響，高頻噪聲被耦合到后級，通過喇叭線形成天線效應向外空間輻射。

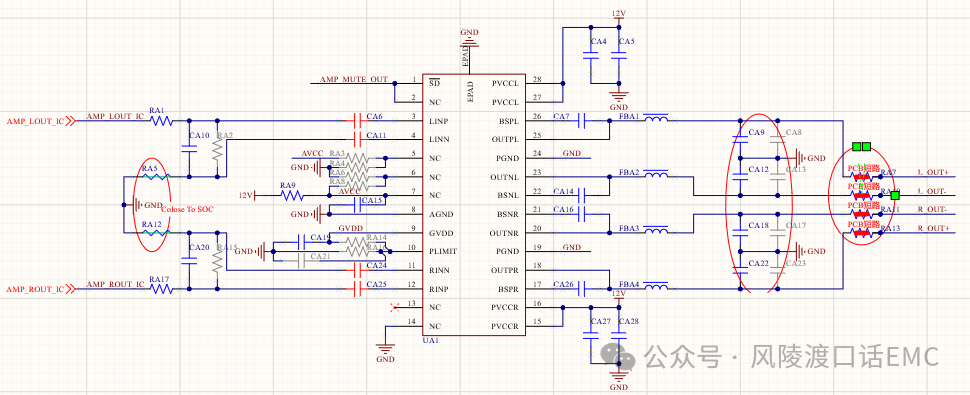

在LC電路之后增加磁珠可以有效濾除通過喇叭線耦合噪聲，也可以有效濾除通過濾波電容耦合的高頻地噪聲，具體電路如下圖所示：假貼電阻位置可以隔斷加焊磁珠。

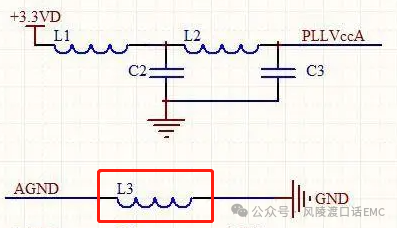

磁珠在不同模塊電路地隔離中的應用

不同電路模塊之間共參考地平面時，容易發生共地環路耦合，設計工程師們通常使用磁珠連接兩個不同的參考地平面，利用磁珠通低頻阻高頻的特性，抑制高頻噪聲電流在不同模塊電路之間的傳遞。

三、磁珠的選型

磁珠選型時應了解需要抑制的噪聲頻率范圍，磁珠工作電路的額定電流，噪聲回路的阻抗特性，磁珠應用電路的特性，應用環境，磁珠的封裝。

磁珠的封裝選型

根據磁珠的應用場景不同，選擇合適封裝的物料，可以合理降低成本，優化PCB設計，錯誤的封裝選型，影響濾波性能的同時，還降低了電路的可靠性。

通常磁珠的結構尺寸越大，承受的電流越大?？紤]到磁珠制造工藝，及應用場合影響，高壓大電流電源濾波通常使用插件磁珠、信號線、低電壓小電流電源使用貼片磁珠。





磁珠的參數選型

磁珠參數選擇主要關注磁珠額定電流、直流阻抗（DCR）、阻抗頻率曲線。

磁珠額定電流選擇

磁珠規格書通常都會給出額定電流參數，正常使用時，電路工作電流不能超過磁珠的額定電流，否則可能燒壞磁珠。磁珠的額定電流是溫升電流，一般指自我溫升不超過20℃到40℃的電流，不同的廠家標注會有些差異。

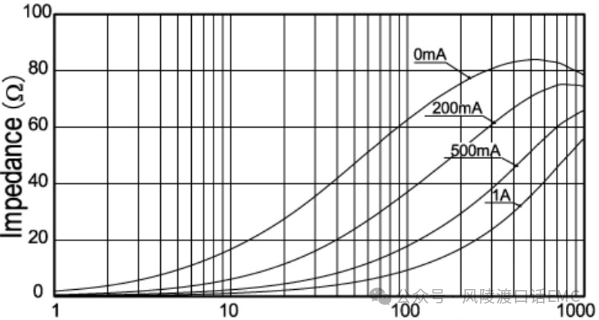

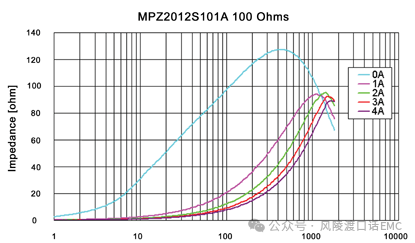

廠家提供的磁珠阻抗頻率曲線，一般是在很小偏置電流下測得，而電流對磁珠的阻抗影響很大。在通過大電流時，隨著偏置電流的增大，磁性材料會出現飽和的特性，導致L降低，從而導致工作區域的偏移，會影響到噪聲的抑制效果，磁珠阻抗隨電流變化曲線如下圖所示：

電感的飽和電流大家一定會關注，而磁珠的額定電流通常會大于飽和電流，造成即使在額定電流范圍內使用，磁珠也會出現飽和的情況，阻抗頻率曲線也會發生偏移。

磁珠的阻抗選擇

磁珠的阻抗是噪聲抑制的關鍵參數，怎樣選擇合適阻抗的磁珠容易被忽略。有時錯誤的認為阻抗越大越好，600ohm阻抗的磁珠一定比220ohm阻抗的磁珠噪聲抑制效果好，其實并非如此。

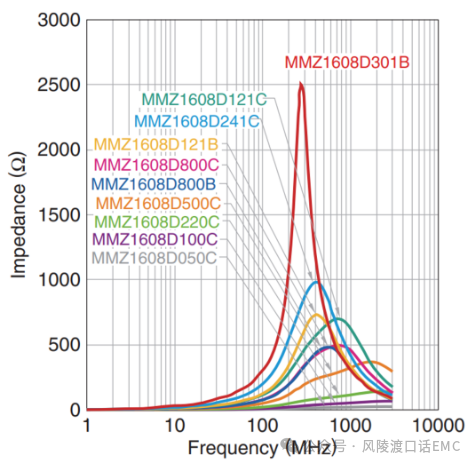

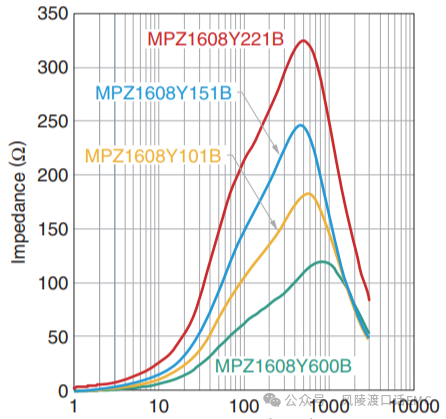

正確選擇合適阻抗的磁珠，應該查閱磁珠規格書上的阻抗曲線，并結合抑制噪聲干擾的頻點，選擇在噪聲頻點阻抗較大的型號，而不是選擇標稱值阻抗大的型號。阻抗選擇時還應考慮有用信號的衰減最小原則，對于抑制寬帶噪聲干擾的磁珠，還要考慮磁珠在一定頻帶內的阻抗。

【知識要點說明】：

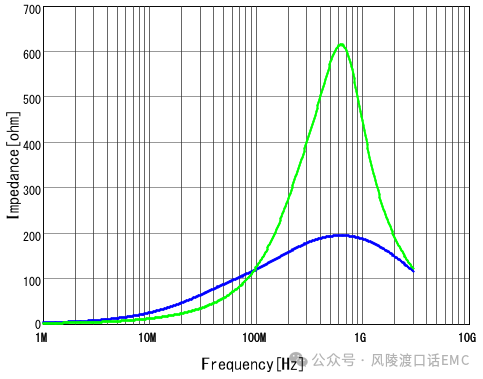

開關電源產生的噪聲通常是寬帶噪聲，電源上用選下圖藍色的，"矮胖型"，更為平滑，頻點寬，濾波效果更好。時鐘信號產生的噪聲通常是窄帶噪聲，信號線上用選下圖綠色的，"瘦高型"，對有用信號衰減小，對噪聲頻點衰減大。

直流電阻的選擇

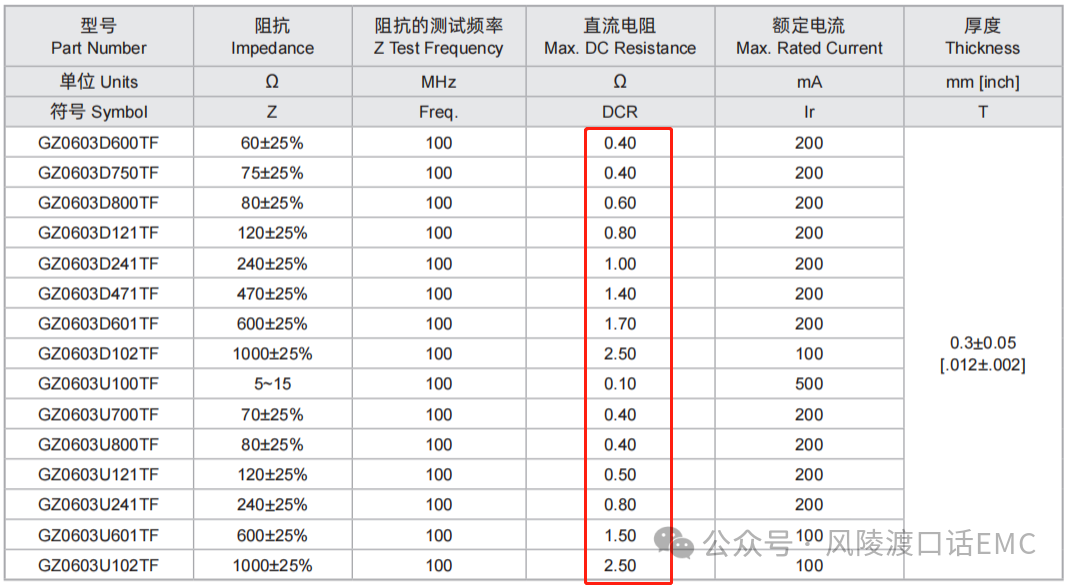

直流電阻對磁珠的濾波效果影響較小，直流電阻對磁珠的溫升影響很大，磁珠的阻抗曲線與溫升強相關。選擇合適直流電阻的磁珠對濾波性能影響很大，實際應用中希望磁珠的直流電阻越小越好，阻抗則越大越好。由磁珠的制造工藝可知，磁珠阻抗越大則其直流電阻就越大。

磁珠選型注意事項

額定電流的降額

磁珠的工作電流超過額定電流會損壞磁珠，磁珠實際工作電流接近額定電流，會降低磁珠抑制噪聲的效果。磁珠額定電流的降額業界沒有統一標準，強烈的推薦工作電流小于額定電流的70%。

磁珠分布電容的影響

磁珠自身的雜散電容降低了磁珠的高頻濾波效果，磁珠的雜散電容與磁珠的制造工藝高度相關。對于應用于低頻濾波的磁珠，雜散電容的影響幾乎可以忽略，應用于高頻濾波的磁珠，雜散電容的影響就很大。

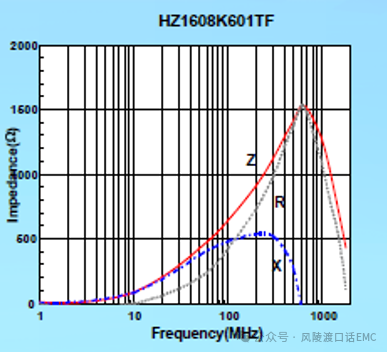

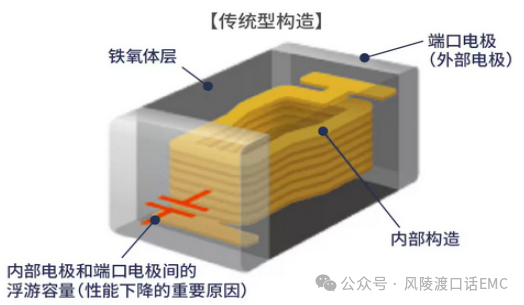

采用臥式電極結構，分布電容偏大，磁珠的自諧振點也相對偏低，高頻濾波效果相對較差，下圖是采用臥式電極結構磁珠的阻抗頻率曲線。

【重要知識點】：

濾波頻段范圍30MHz-750MHz,高頻特性相對較差。

采用立式電極結構，分布電容相對較小，磁珠的自諧振點也相對偏高，高頻濾波效果相對較好，下圖是采用立式電極結構磁珠的阻抗頻率曲線。

【重要知識點】：

濾波頻段范圍30MHz-1000MHz,高頻特性相對較高，磁珠的高頻特性拓展到1GHz以后，通過工藝的改進也很難再大幅度的提升高頻特性。

磁珠應用場景安全性

磁珠應用在不同場景下，除關注電氣參數、降額要求之外。應用在高壓大電流場景下的磁珠關注應力損壞、損傷引起的打火，起火的風險。

應用在高壓大電流場合下，避免使用上圖封裝的貼片磁珠，上圖封裝磁珠在受到應力損傷、兩端產生壓差時很容易打火，引起高壓部分起火，導致嚴重的安全問題。

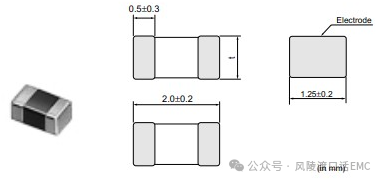

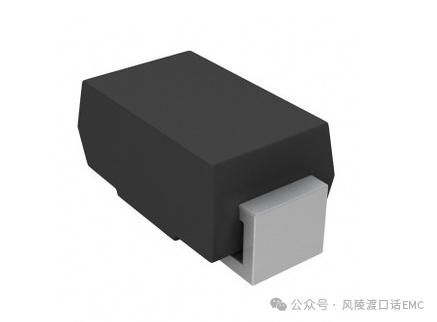

應用在高壓大電流場合下建議選擇如圖所示封裝的貼片磁珠，或者選擇插件磁珠，避免應力損傷時，大電流流過時產生高壓打火，引起著火安規問題。

【重要知識點】

應用在高壓大電流場合下，優選插件磁珠，次選貼片磁珠。

磁珠使用常見問題

正確的使用磁珠可以有效解決EMC問題，不正確的使用磁珠即使解決了EMC問題，也可能電氣性能的隱患，針對使用磁珠使用中的問題整理如下：

諧振效應

在低頻段，阻抗主要由電感構成，磁珠類似于一個低損耗，高Q值特性的電感，容易發生諧振，有時增加磁珠后出現諧振頻率。解決措施是更換不同類型、不同規格磁珠、增加增加電容破壞寄生振蕩。

增加不同容值電容解決磁珠產生的諧振頻率

直流偏置重疊

磁珠有直流重疊特性，當電流流過時，需要特別注意由于磁飽和所造成的性能改變，從下圖可以看出，通過磁珠的電流增大時，其阻抗會下降，阻抗下降意味著濾波性能的會變差，電流減小時，阻抗又會變大，濾波性能恢復，所以使用磁珠時，要考慮額定電流和阻抗兩個參數。

磁珠產生電壓過沖損壞DC-DC芯片

磁珠在DC-DC電路中的錯誤應用

磁珠在低頻時具有電感特性，當流過磁珠的電流發生突變時，磁珠兩端就會產生反向電動勢抑制流過磁珠的突變電流，當反向尖峰電壓超過DC-DC芯片供電電源電壓范圍時，就會造成DC-DC芯片因輸入過壓而損壞。

上圖為抑制通過DC-DC輸入電源引腳耦合的噪聲干擾，在DC-DC輸入電源引腳上直接串聯磁珠，高頻噪聲電流流過磁珠時產生的高頻電壓尖峰超過DC-DC供電電源的額定電壓，造成DC-DC芯片過壓擊穿損壞。

【重要知識點】

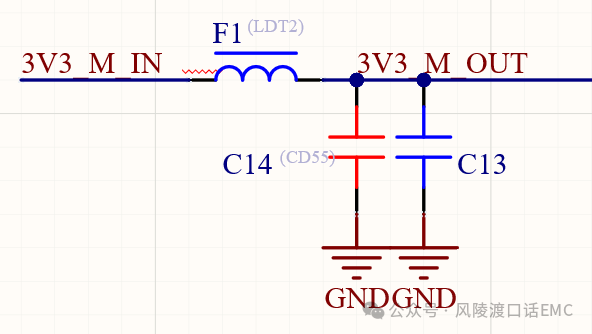

在DC-DC輸入端串聯磁珠抑制高頻電流噪聲時，一定要靠近輸入電源引腳先經過電容濾波后，再通過磁珠濾波，最好是如上圖所示的π型濾波電路。

磁珠產生電壓尖峰存在損壞芯片風險

某芯片I2S信號中的I2S_MCLK信號存在過沖，高次諧波非常豐富，導致輻射發射多個頻點余量不足。EMC調試時發現需要增加低通濾波器，濾除其高次諧波干擾。

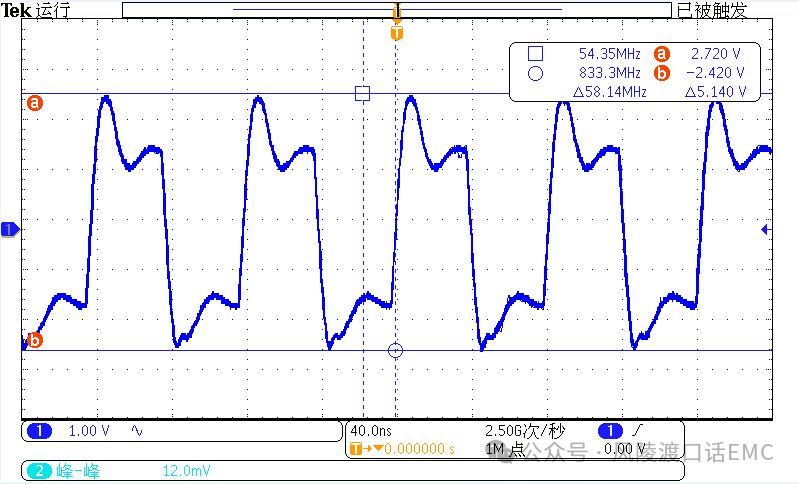

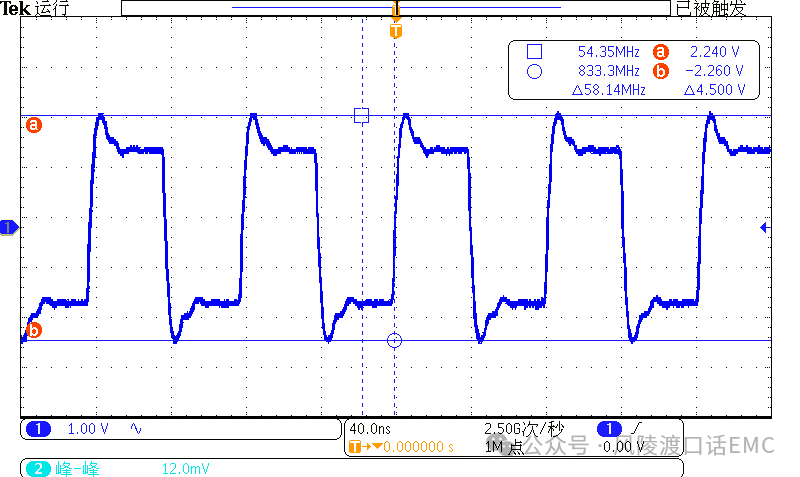

信號未增加低通濾波器初始波形

發現使用磁珠+電容，在濾波電容參數固定的情況下，使用不同參數的磁珠，信號過沖存在較大差異，磁珠阻抗越高，越逼近芯片額定電壓的上限。

信號增加300ohm磁珠+22pF電容組成低通濾波器波形

信號增加120ohm磁珠+22pF電容組成低通濾波器波形

【重要知識點】

使用磁珠、電感組成LC濾波電路時，由于流過電感電流不能突變的特性，電感、磁珠都會產生反向電壓尖峰，需要關注反向電壓尖峰對電路中其它器件的影響。

附錄（一）：磁珠+電容濾波電路的優化方案

使用磁珠+電容組成低通濾波電路時，由于磁珠具有電感特性，不可避免的會產生電壓尖峰，需要增加電阻來阻尼電感反射產生的電壓尖峰。

【理論分析】

RLC串聯電路，λ為電路阻尼系數，當λ＜1時，電路是欠阻尼狀態；當λ=1時，電路是臨界阻尼狀態；當λ＞1時，電路是過阻尼狀態。

阻尼系數計算公式

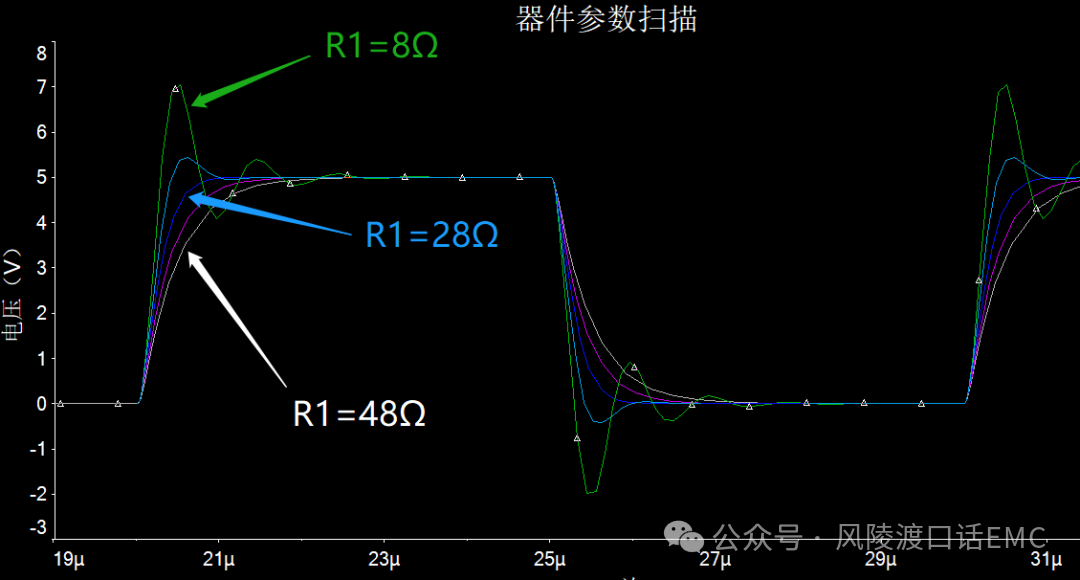

加入電阻后電路仿真波形對比圖

附錄（二）：磁珠的失效模式

磁珠的失效模式主要包含：機械應力、熱應力兩種。

機械應力：

作為導磁材料，磁珠脆性較強，在受到外部機械應力（沖擊、碰撞、PCB翹曲）的時候，磁珠本體易出現裂紋。

熱應力：

磁珠通過電流超過額定電流，產生的熱量不能及時散發，會導致磁珠整體受熱不均勻，從而產生內應力出現裂紋，嚴重時直接燒毀磁珠。

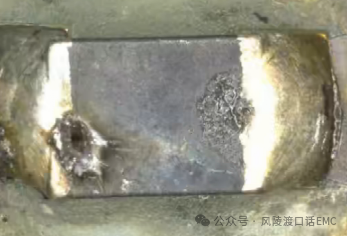

磁珠與電感不同，電感的工作電流超過額定電流時，電感值將迅速下降，但電感不會損壞，電流恢復到正常電流時，電感可以正常工作。而磁珠的工作電流超過額定電流時，磁珠會被燒毀，如上圖所示。
