1. 什么是PDN？

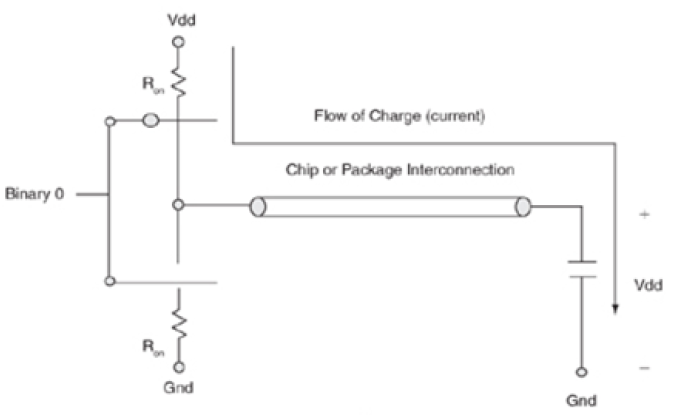

電源分配網絡（Power Distribution Network, PDN）是指從電壓調節模塊（VRM）到芯片晶體管之間的完整電能傳輸路徑，包含PCB電源平面、電容、電感、過孔、封裝引線等元件。電源分配網絡為晶體管提供狀態切換所需的電壓與電流。

2. 為何PDN會產生噪聲？如何產生？

PDN噪聲主要由以下機制引起：

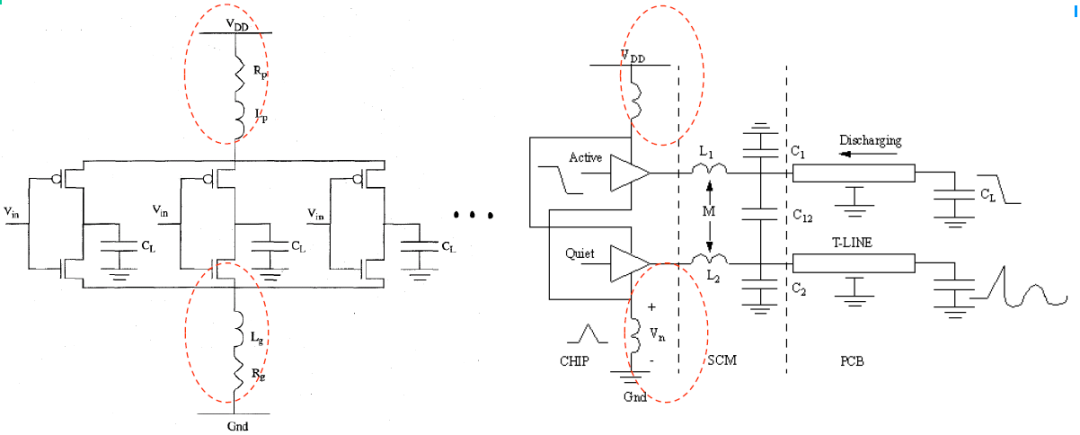

• 寄生參數效應：導線電阻（R）和電感（L）導致直流壓降（IR Drop）和瞬態電壓波動（ΔI噪聲）
• 瞬態電流需求：晶體管開關狀態變化時瞬間汲取大電流，通過PDN寄生電感引發電壓波動（V=L⋅di/dtV=L⋅di/dt）
• 電容充放電：去耦電容的充放電響應延遲可能無法完全抑制高頻噪聲

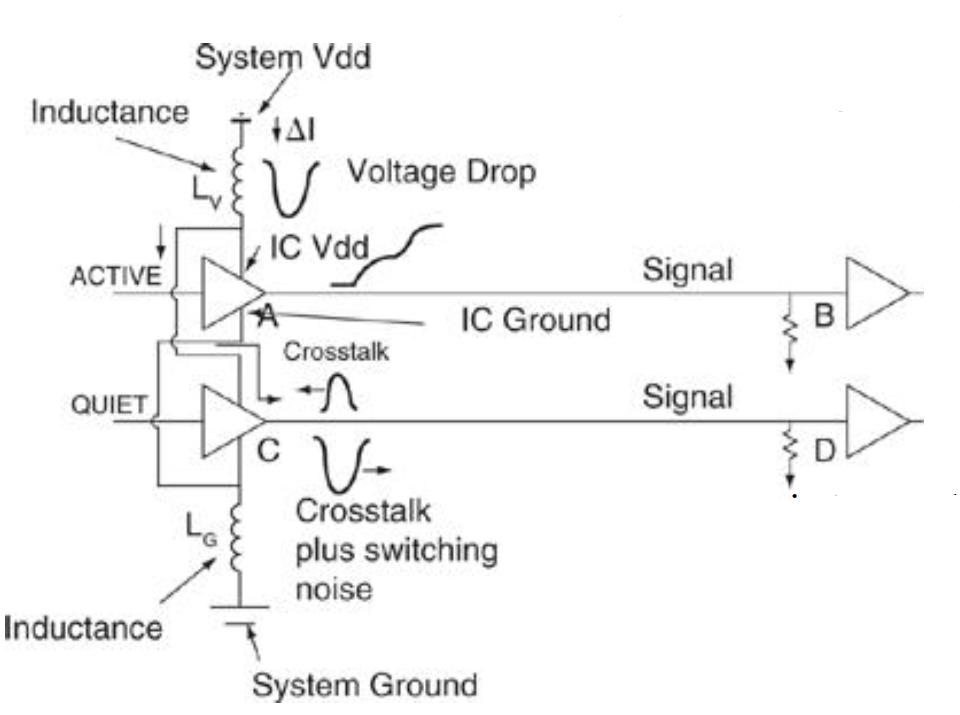

3.為何電源噪聲也稱為感性噪聲、SSN噪聲？

• 感性噪聲：強調噪聲源于PDN中寄生電感（V=L⋅di/dtV=L⋅di/dt）的電壓突變

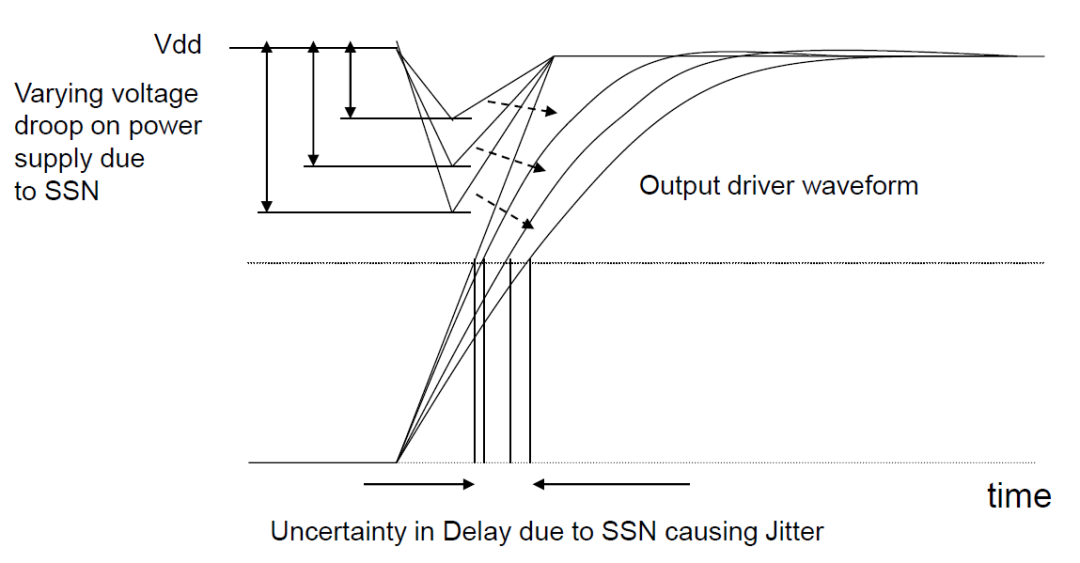

• SSN噪聲（同步開關噪聲）：當多個晶體管同時切換狀態時，瞬態電流疊加導致更嚴重的感性噪聲，常見于總線接口或并行數據處理電路

4. 感性噪聲的關鍵參數有哪些？

• 寄生電感（L）：回路電感、封裝電感、焊盤電感等
• 電流變化率（di/dt）：晶體管開關速度越快，di/dt越大
• 噪聲頻率范圍：由電流頻譜和PDN阻抗特性共同決定

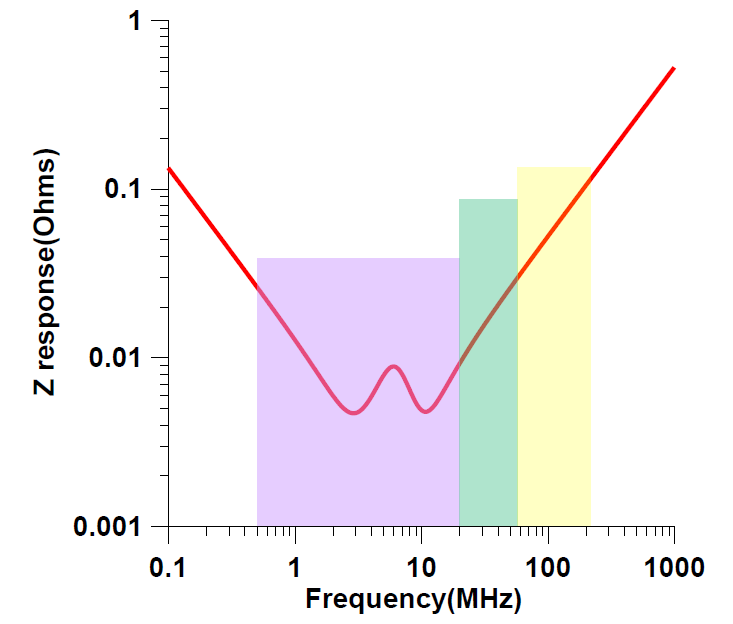

5. 什么是目標阻抗？為何需要它？

• 目標阻抗（Target Impedance）：為保持電源電壓波動在允許范圍內，PDN在特定頻率范圍內需達到的最大阻抗值（Ztarget=ΔV/ΔI）
• 必要性：若實際PDN阻抗高于目標阻抗，瞬態電流將引起過大電壓波動，導致電路時序錯誤或可靠性下降

6. 如何仿真并確保PDN滿足目標阻抗？

仿真方法：

• 頻域仿真：使用ANSYS SIwave、Cadence PowerSI等工具提取PDN阻抗曲線（Z參數）
• 時域仿真：通過SPICE或ADS驗證瞬態電壓響應

設計保障：

• 分層放置去耦電容（ bulk電容、陶瓷電容、高頻電容）覆蓋全頻段
• 優化電源平面結構減少寄生電感
• 使用仿真工具迭代調整電容數量、位置和值

整理自臺大吳瑞北教授的課件
