今天看到私信有個關注者咨詢說今年剛進入電子行業，所以想要自己動手做一個0-5V輸出可調的開關電源，但是不知道該用什么方案，咨詢一下有沒有可行方案推薦一下。

    由于留言關于電源的參數信息不夠詳細，我們也不知道這個朋友想要做的電源是AC-DC還是DC-DC，且輸出電流、工作頻率、電源效率等等參數都沒有要求，那么我們就先簡單的先出一個DC-DC方案，如果需要AC-DC的方案，那么我們可以在這個方案的輸入端進行修改，增加整流濾波電路及變壓線路就可以實現。

    我們知道，電源設計的第一個步驟就是規劃電源的各個參數，由于需要輸出電壓為0-5V，那么我們可以采用同步降壓的結構來設計電源，那我們可以使用寬輸入電壓，輸出可調的54302芯片來實現這個功能，雖然這個芯片可以實現輸出可調的功能，但是輸出最低電壓卻不能達到零，所以我們還需要增加一個負偏置電壓；目的是為反饋網絡提供一個負電壓（如-1V），通過運放等電路去抵消芯片的輸出電壓，從而使輸出電壓能從0V開始調節。

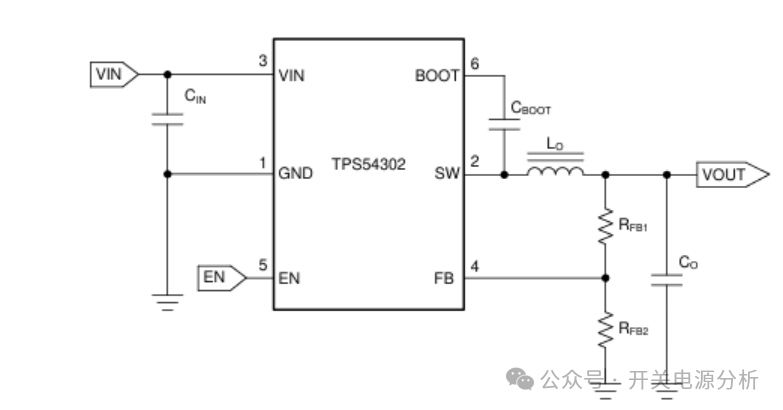

    我們?cè)诰W(wǎng)絡上查找芯片的外部連接參考圖如下所示:

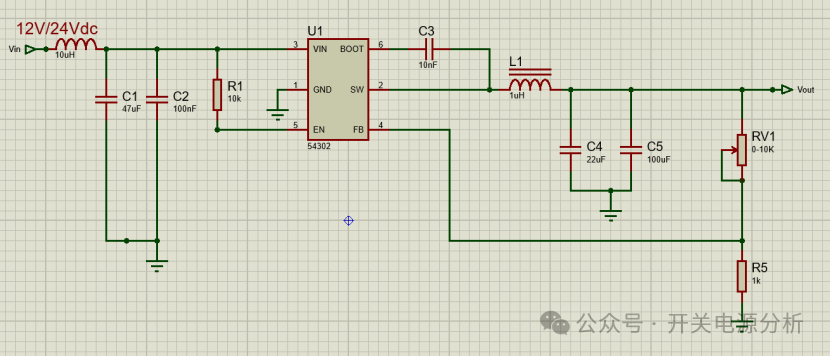

    從規格書中，我們了解到芯片的輸入電源范圍為：4.5V 至 28V；輸出最大持續電流可達到3A；輸出電壓范圍為：0.6V至26V；如果對輸出電壓沒有硬性要求為0V的情況下，那么這個設計就比較簡單了，如下圖所示：

    如上圖所示，芯片的第三腳為電壓輸入端，第二腳為電壓輸出腳，第四腳為電壓輸出反饋腳，第五腳為使能引腳，第六腳為柵極驅動電路的電源輸入，從圖中我們可以看到可以通過調節RV1的阻值對輸出電壓進行調節，我們根據公式Vout=0.6*（1+RV1/R5）可知當RV1調節到0時，輸出電壓Vo=0.6V；當RV1=7.33K時，輸出電壓Vo=5V；這樣我們就可以通過調節RV1的電阻值來對輸出電壓進行調節，從而達到我們的設計需求的可調式輸出電源。

    但是如果一定要輸出電壓在0V和5V之間進行調整，那么我們可以采用將芯片的反饋參考點從GND抬高，簡單的操作就是在芯片的反饋電阻下端，也就是上圖中的Rfb2下端連接一個負基準電壓源，比如我們可以用-1V左右都可以；另一個方法就是前面說的采用運放，這個方法比較復雜，不太適合初學者嘗試；所以個人建議如果可以接受輸出電壓為0.6V左右的話，最好采用上述圖中的無負壓的方案，因?yàn)檫@個方案設計比較簡單、可靠和高效，不容易出錯，適合初學者。
