GB/T18487.1將充電流程分為：物理連接完成 、低壓輔助上電、充電握手階段 、充電參數配置階段 、充電階段、充電結束階段，如圖1。

圖1 直流充電流程

物理連接

物理連接是電動汽車直流充電的第一步。較多的充電故障是在物理連接或參數配置階段出現問題從而導致無法充電或充電啟動失敗。國標的充電槍有16根槍線。9孔槍頭，再加上7根槍線內的線纜（9+7），如圖2所示。

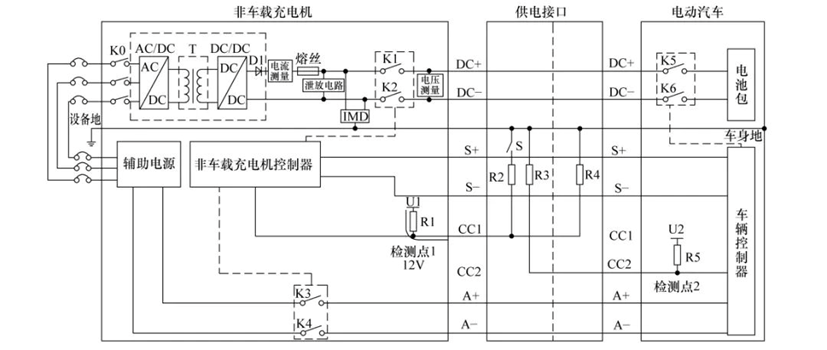

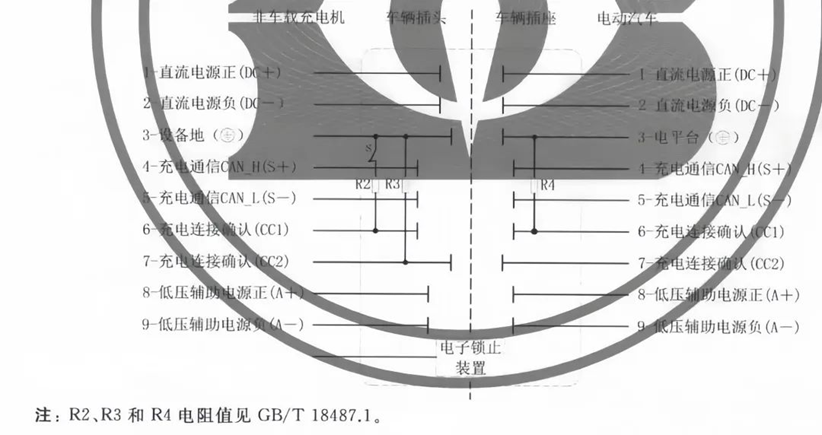

圖2 充電連接界面示意圖

7根線是4+3。將槍頭和槍座鎖止的功能交給了充電樁，多出了電子鎖的4根線; 將槍頭溫度檢測功能交給了充電樁，又多了3根線。

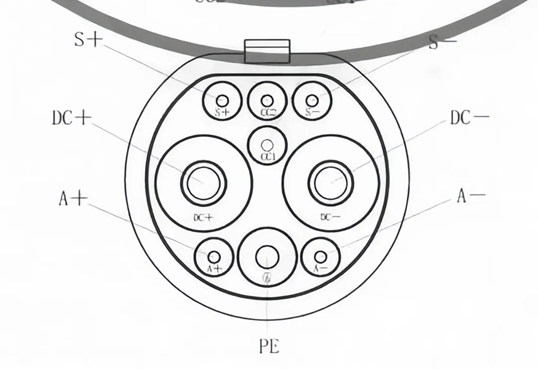

圖3 充電槍頭

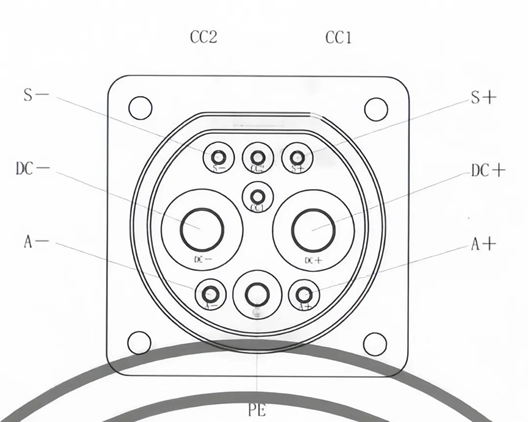

圖4 充電插座

充電槍的槍頭上有一個機械鎖，標準上約定為S開關。自然狀態下為＂常閉＂

整個摘槍到插槍的物理連接過程可分為以下四步：

A：U1、U2電壓為12V，充電前，槍頭插在槍座上。

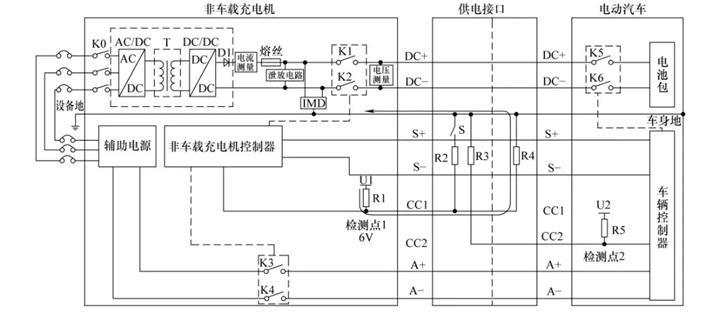

圖5 充電槍自然狀態下未插入充電插座

S開關閉合，未插入充電插座中的CC1，經R2、S開關與PE（地）構成回路，如圖5所示。此時非車載充電機控制器檢測點1的電壓為6V。

B. 按住槍頭從掛槍座上取下槍頭

圖6 按住槍頭從槍座上取下槍頭

S開關斷開、未插入充電插座（按住槍頭），如圖6所示。此時非車載充電機控制器檢測點1的電壓為12V。

C. 按住槍頭，并將槍頭插進槍座

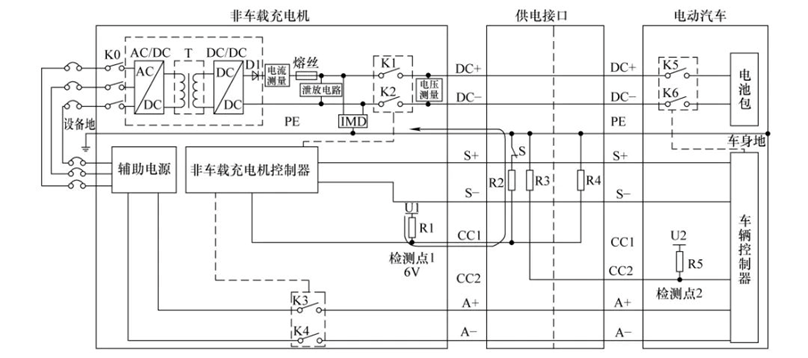

圖7 按住槍頭，插入充電插座

S開關斷開、插入充電插座，如圖7所示。此時CC1回路經過車輛側的R4電阻（1kΩ）經PE構成回路，非車載充電機控制器檢測點1的電壓為6V。車輛檢測點2的CC2回路串R3電阻（1kΩ）經PE構成回路，車輛控制器檢測點2的電壓為6V。

D. 松開手，也即插入充電插座

圖8 插入充電插座，松開槍頭

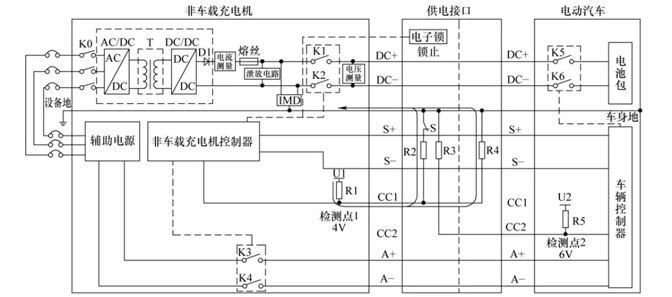

S開關閉合、充電槍完全連接，電子鎖動作（插入松手）如圖8所示。非車載充電機控制裝置通過測量檢測點1的電壓值判斷車輛插頭與車輛插座是否已完全連接，當檢測點1的電壓值為4V，則判斷車輛接口完全連接。此時車輛控制器檢測點2的電壓為6V，判斷已經連接。此時雙方均已確認接口完全連接，電子鎖鎖定，車輛應國標要求應處于不可行駛狀態。

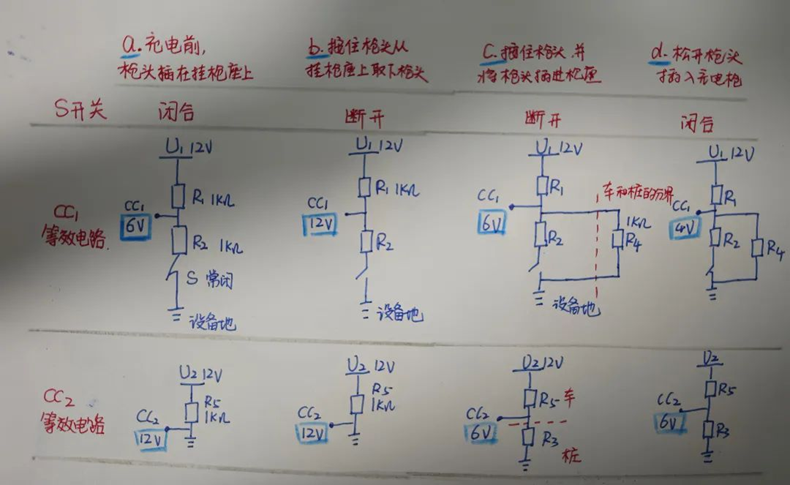

檢測點1（CC1）、檢測點2（CC2）的電壓變化如圖9所示。

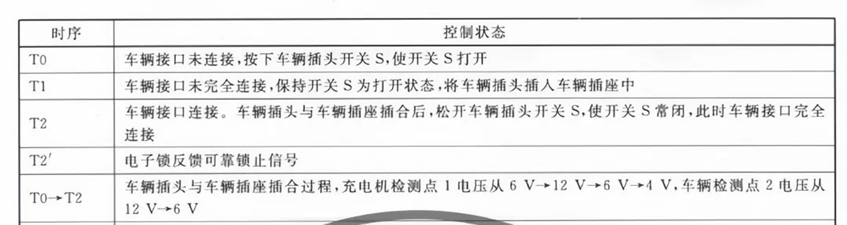

圖9 檢測點1（CC1）、檢測點2（CC2）的電壓變化

判斷完成物理連接的依據是：1，CC1端口電平為4V；2，充電槍頭和槍座鎖止。

一. 低壓輔助上電

軟件上，充電樁控制器執行閉合K3、K4的程序; 硬件上，K3、K4閉合，12V的輔助電源通過充電槍上的A+、A-給車輛端的BMS供電。

注：當前，很多車型的BMS供電并不需要通過充電樁提供，而是由車輛的DC/DC供電。但是，即使如此，充電樁仍然需要執行K3、K4閉合的動作，車輛端要接收從0V跳變到12V的“使能”信號才會啟動充電。

二. 充電握手階段

充電握手階段分為握手啟動和握手辨識兩個階段。

1、 握手啟動階段

2、 握手辨識階段

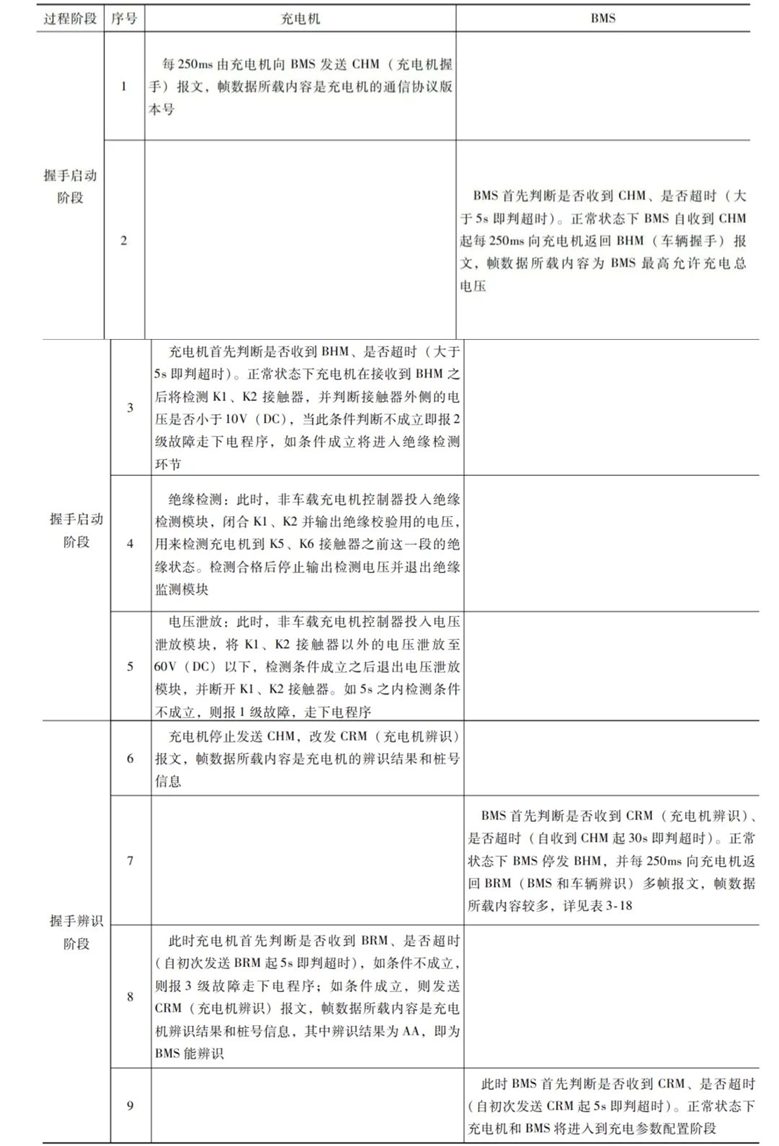

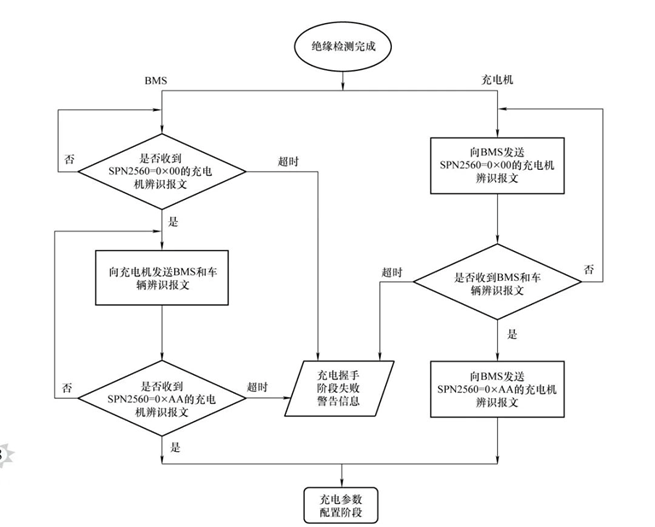

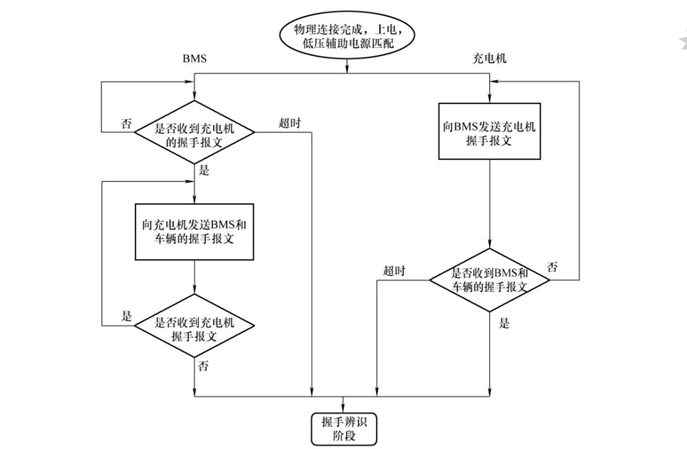

3、 充電握手流程分析

互發握手報文后，進入絕緣檢測階段。

三. 充電握手階段

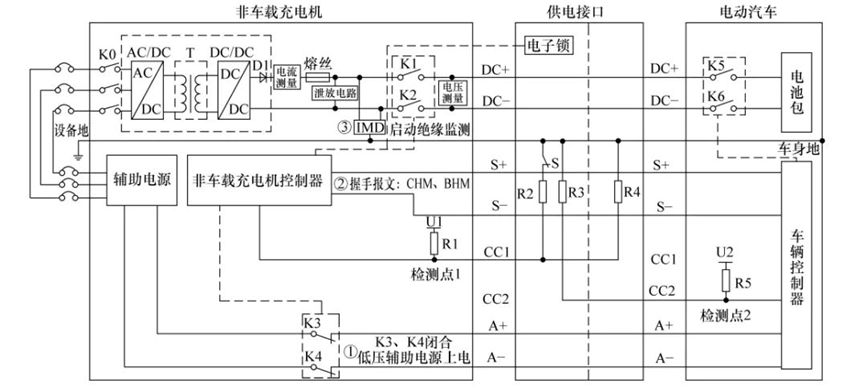

物理連接后，輔助電源K3、K4閉合，使低壓輔助供電回路導通，充電機啟動握手報文。如圖10。

圖10 充電握手階段

a、 絕緣檢測階段1：檢測是否滿足絕緣要求。

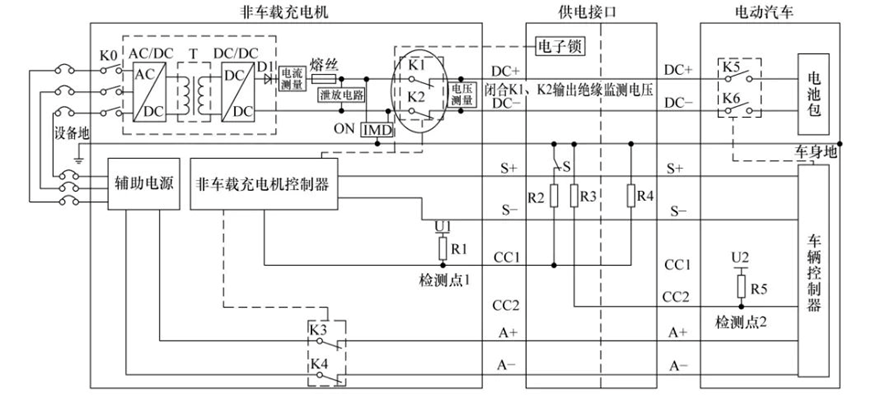

閉合K1、K2進行絕緣檢測，如圖11所示。 絕緣檢測時的輸出電壓應為車輛通信握手報文內的最高允許充電總電壓和供電設備額定電壓中的較小值。R＞500Ω/V，絕緣正常;100Ω/V＜R＜500Ω/V，絕緣異常但仍可充電;R＜100Ω/V，絕緣故障，不可充電。

圖11 絕緣檢測階段1:閉合K1、K2

注：充電樁所做的絕緣檢測，由充電模塊發出的充電電壓作為電壓源，檢測DC+和DC-母線對PE的阻抗。在做絕緣檢測之前，K1、K2閉合，K5、K6斷開。

b、絕緣檢測階段2:泄放能量

檢測絕緣結束，斷開絕緣檢測電路開關。泄放電路開關閉合，啟動泄放電路，如圖12所示。

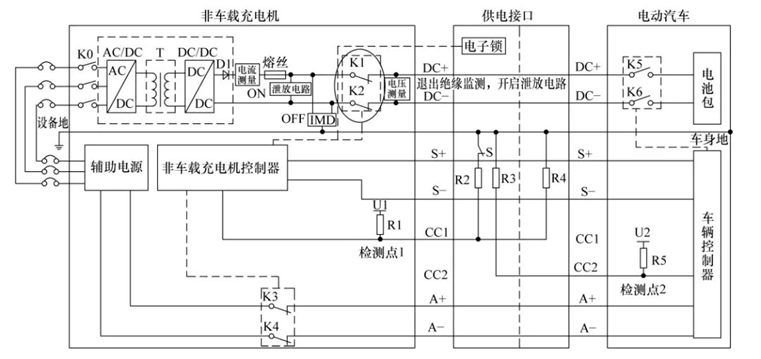

圖12 絕緣檢測階段2:泄放能量

C、辨識階段:充電樁與車輛BMS互相辨識。

殘余電壓泄放完畢后退出泄放電路，斷開K1和K2接觸器，同時開始周期發送通信握手報文，如圖13所示。

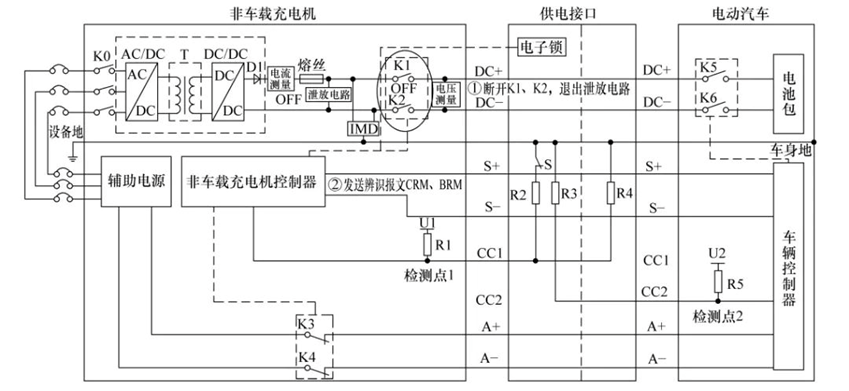

圖13 辨識階段:充電樁與車輛BMS互相辨識

注：充電樁系統的絕緣檢測，在進入充電流程時，是由充電樁完成的; 進入充電流程之后，是由車輛完成的。

四. 充電參數配置階段

充電狀態流程圖

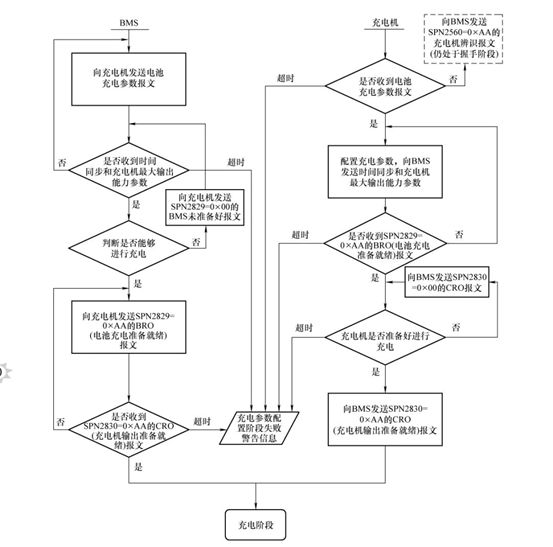

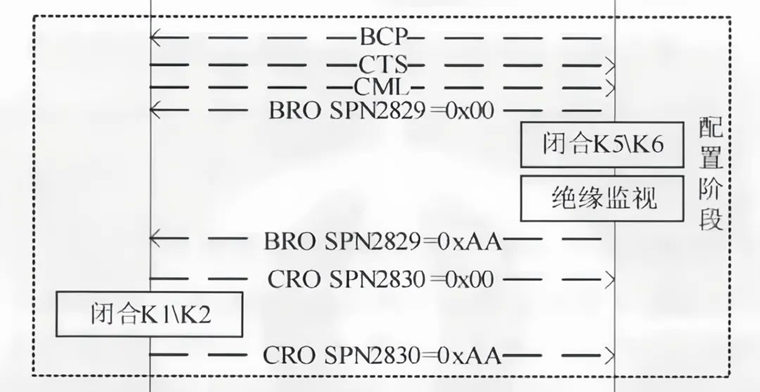

充電參數配置階段流程

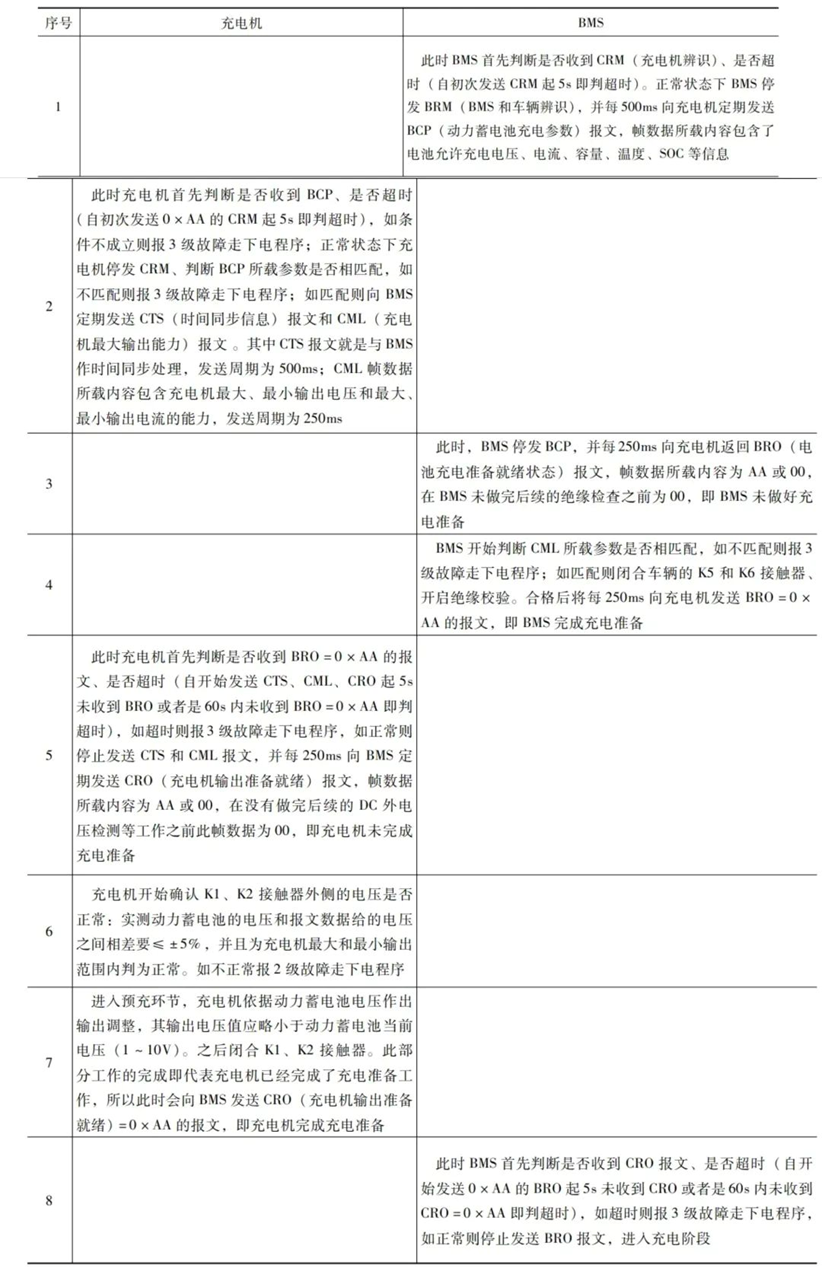

充電參數配置階段流程分析

五. 充電階段

        在充電配置階段，車端閉合K5、K6，然后樁端閉合K1、K2，這樣充電模塊就和被充電的動力電池構成了充電回路，充電流程就進入了充電階段。在充電階段，車端按50ms周期發BCL報文，按250ms周期發BCS報文，樁端按50ms周期發CCS報文。充電樁根據車端電壓和電流需求，實時調整充電電壓和充電電流。車端還會按照250ms的周期發送BSM報文，按10s的周期發送可選的報文，如BMV、BML、BSP等。樁端根據報文信息，實時判斷電池狀態是否正常，實時判斷樁端是否滿足充電結束條件。車端實時判斷電壓和電流是否正常，判斷車端是否滿足充電結束條件。車端滿足充電結束條件，發送BST，樁端滿足充電結束條件，發送CST。BST和CST的發送周期是10ms。充電狀態流程如圖14所示。

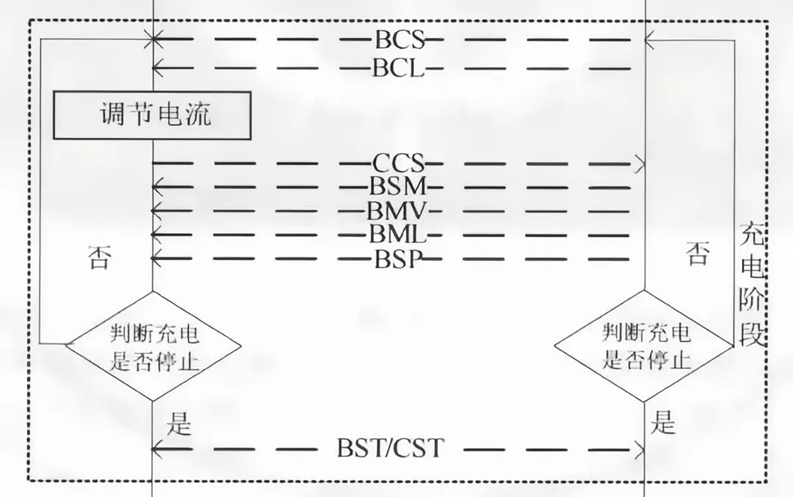

圖14 充電狀態流程圖

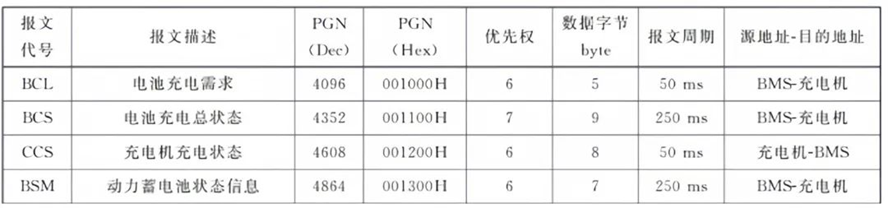

圖15 充電階段的報文

        BCS報文信息包括動力電池組的充電電壓、充電電流、最高單體電池電壓、SOC、估算剩余時間。樁端超過5s沒有收到該報文，就應立即結束充電。BCL報文信息包括電壓需求、電流需求和充電模式。樁端超過1s沒有收到該報文，就應立即結束充電。CCS文信息包括充電模塊的輸出電壓、輸出電流、累計充電時間、充電允許或暫停。BMS超過1s沒有收到該報文，就應立即結束充電。

六. 充電結束階段

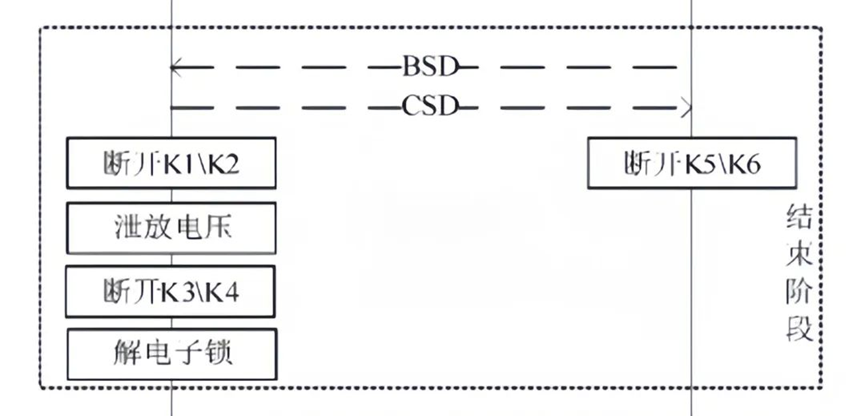

在充電階段，充電模塊收到中止充電指令后關閉模塊的輸出，執行泄放動作; 之后，充電流程才進入充電結束階段。在充電結束階段的一開始，車端BMS和樁端控制器交互統計數據報文BSD和CSD，車端在確認充電電流變?yōu)樾∮?A ，收到CSD后斷開 K5和 K6，樁端在收到BSD后斷開 K3、K4，電子鎖解鎖。整個充電流程結束。

1、交互BSD和CSD報文收到BST/CST之后，超過10s沒有收BSD/CSD報文為通信超時故障。CSD報文表示充電機本次充電過程的充電統計數據，包括累計充電時間，輸出電量，充電機編號。BSD報文表示BMS對于本次充電過程的充電統計數據，包括初始SOC、終止SOC、電池單體最低電壓、最高電壓、最低溫度、最高溫度。

2、 斷開接觸器，解鎖。

3、非正常條件下充電中止（充電樁故障、車輛故障、通訊超時、機械S開關狀態異常、電子鎖故障、輸出電壓超過電池允許電壓）。

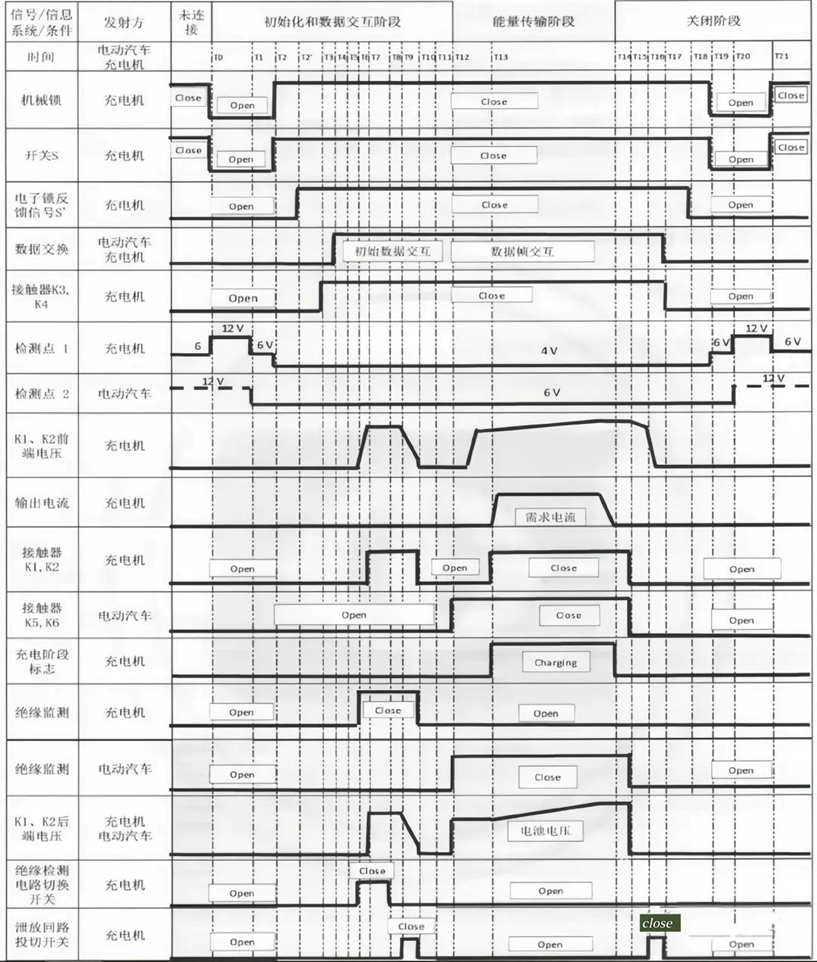

整個直流充電過程和控制時序可見下圖。
