想要用好Altium Designer，這些系統設置少不了！
核桃設計分享 1星期前 60 閱讀 1 贊 2 收藏 0 評論 有很多剛接觸AD的小伙伴應該都遇到過，AD在剛用起來的時候非常不順手，或者各種不適應。其實很大一部分原因是軟件的一些默認功能沒有設置好導致（拋開電腦配置），今天核桃總結了一些剛安裝好AD后建議提前設置好的一些基本功能設置，供大伙參考。

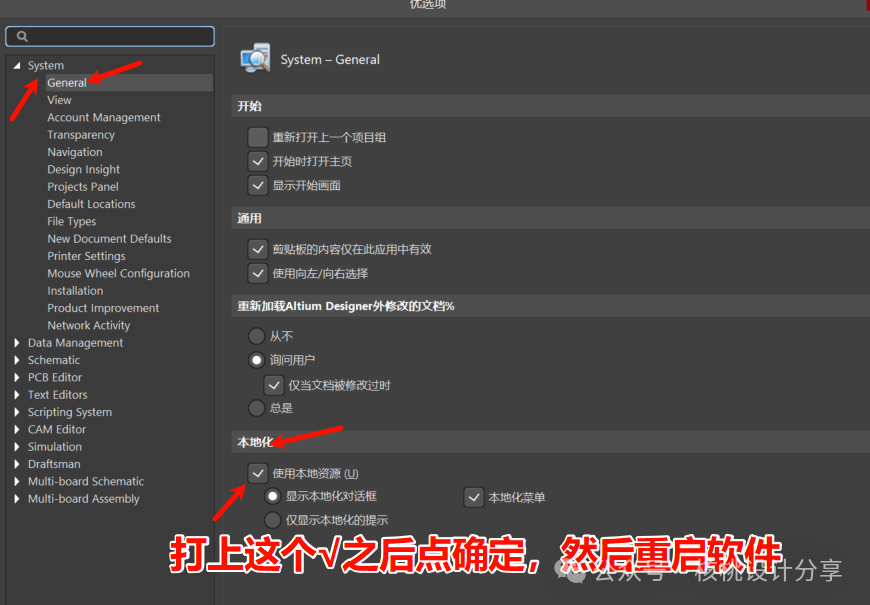

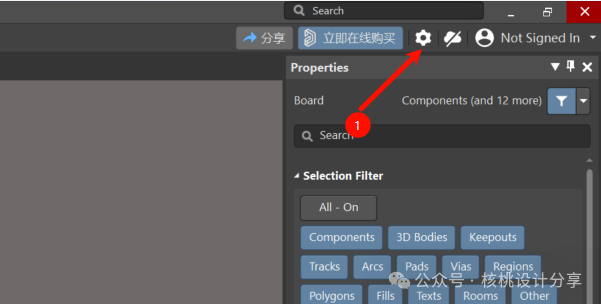

（1）軟件漢化打開軟件，點擊右上角設置圖標。
在System中選擇第一項General，右邊界面中最后一項打上√即可。

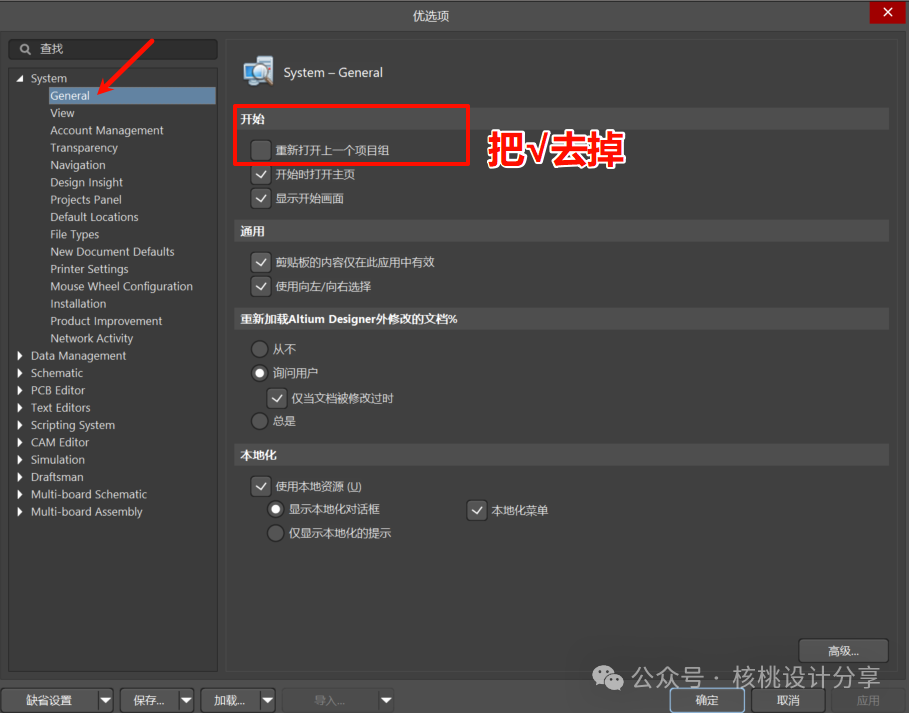

（2）關閉軟件自動打開上一次打開的工程功能這個功能看個人需求了，核桃是覺得每次打開AD都會打開之前的工程，軟件從打開到進入軟件界面要半天，實在讓人抓狂，特別是著急的時候，所以核桃還是建議把這個關閉，當然了，如果你想每次使用都能直接打開之前的工程也是可以保留的。

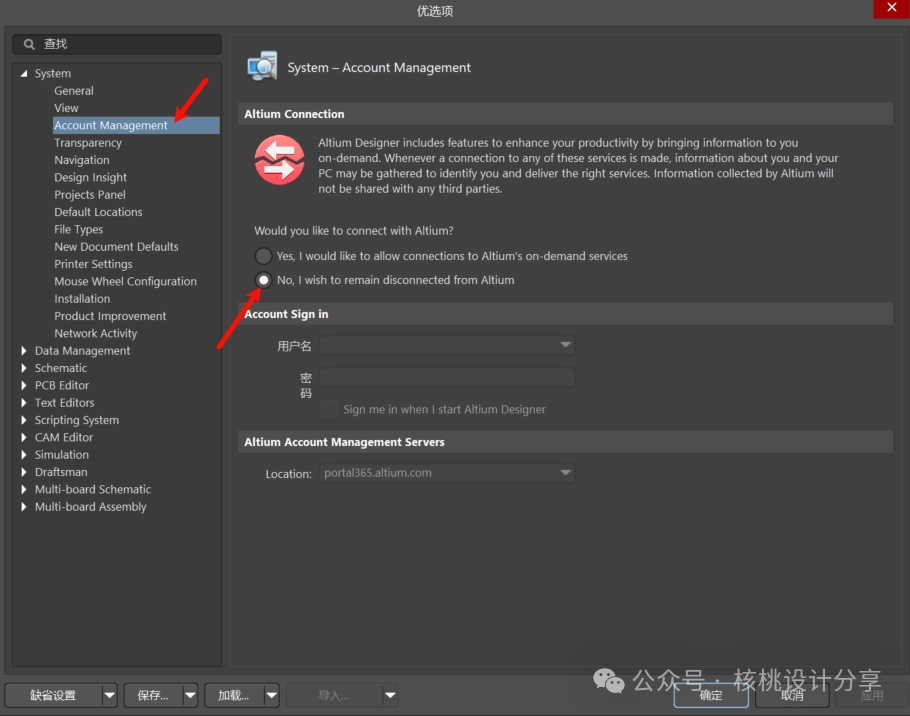

（3）關掉Altium Designer聯網功能這個就直接關閉即可，畢竟國內基本都是用破解版的，沒任何意義，還會拖累軟件的運行速度。

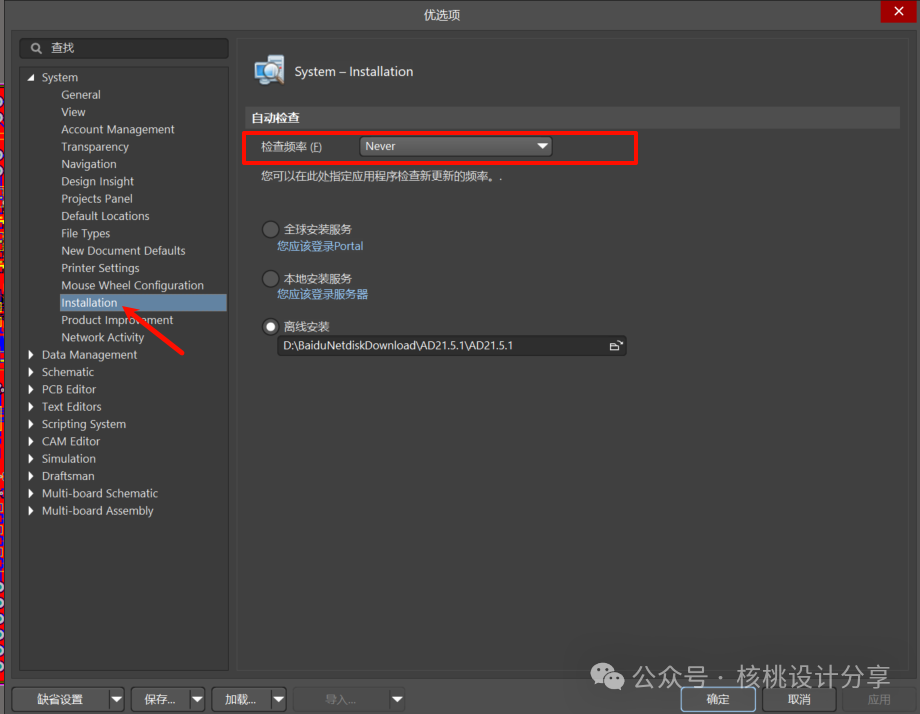

（4）軟件更新關閉掉和上一個聯網一樣，不需要軟件自動更新，直接在右邊檢查頻率框里面選擇“Never”即可。

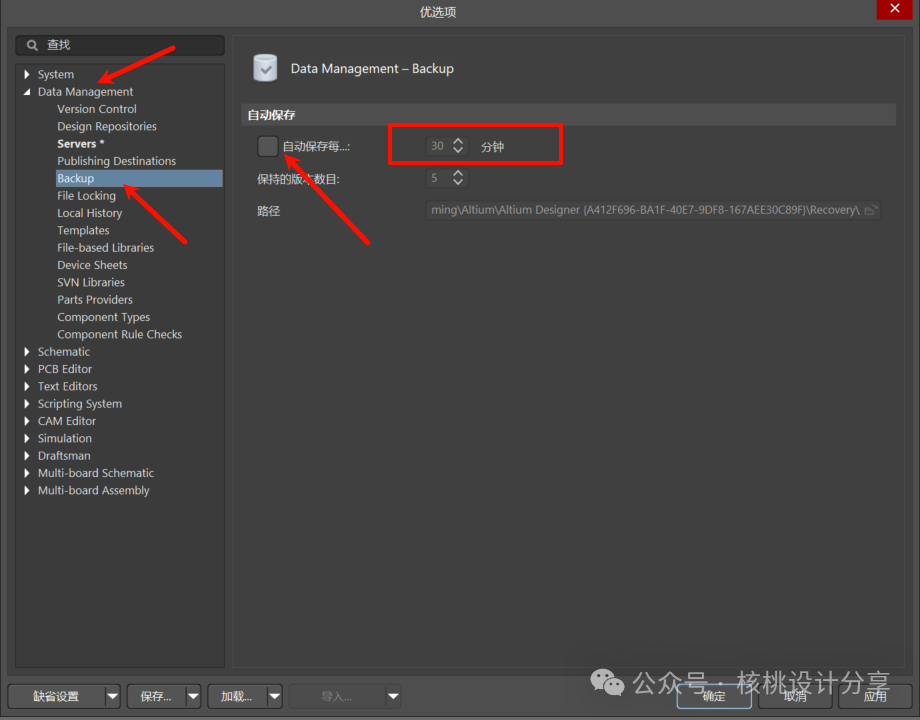

（5）自動保存功能這個還是得看個人的使用習慣了，核桃是關閉了自動保存功能了，因為我個人在使用軟件時，已經形成了肌肉記憶，畫一會就習慣性按“Ctrl+s”保持一下，如果打開了自動保存功能，在畫的爽的時候，軟件突然卡頓一下，核桃是比較討厭的，所以就關掉了，這個大伙看個人的喜好來咯！

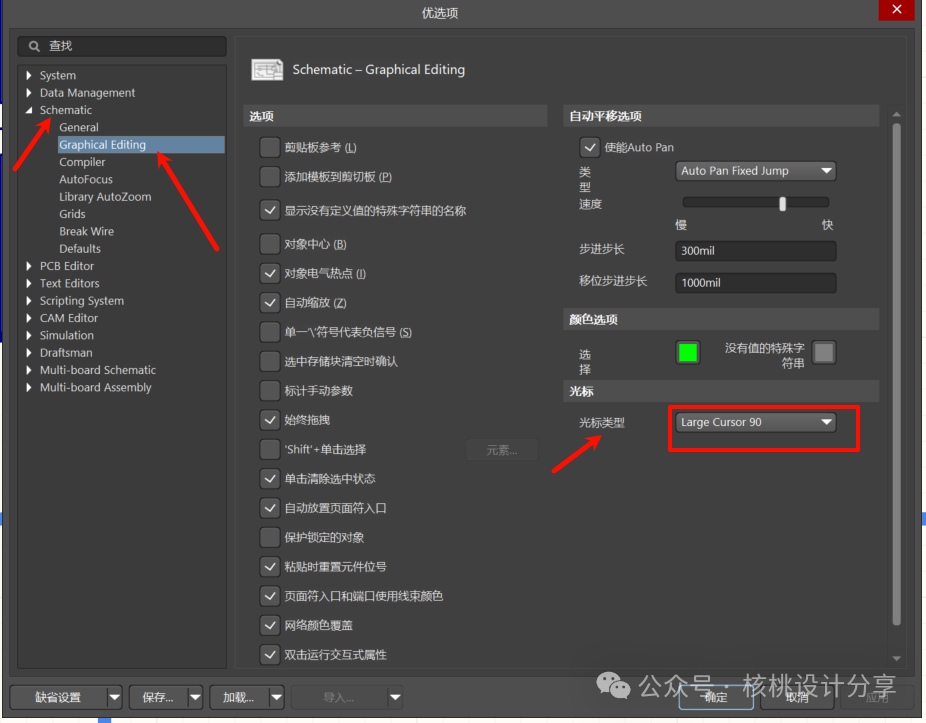

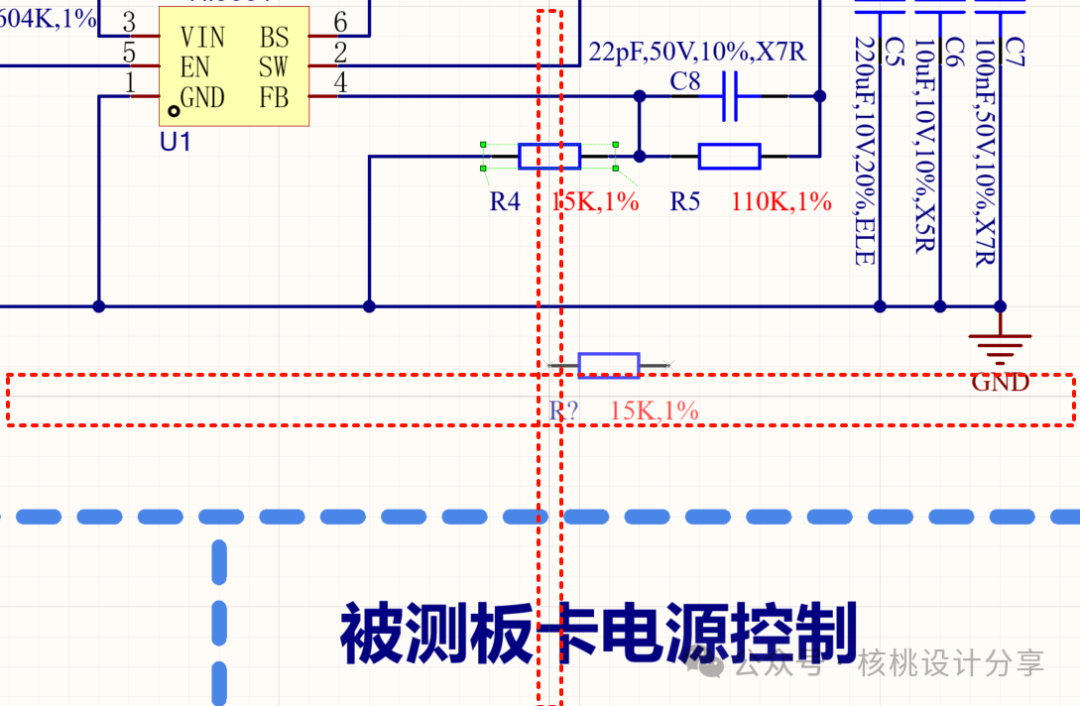

（6）原理圖鼠標設置成“大十字光標”鼠標設置成大十字光標之后，器件對齊，或者走線都非常容易知道在不在一個水平線上，如下圖所示，紅色虛線框起來的就是鼠標十字光標。
設置如下：

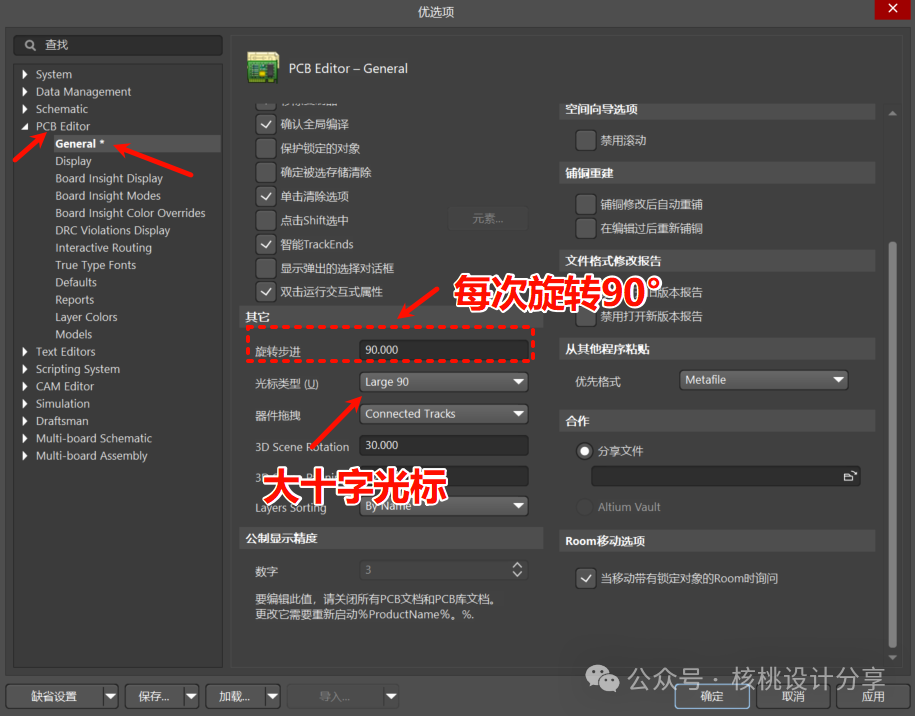

（7）PCB封裝旋轉角度和鼠標光標設置

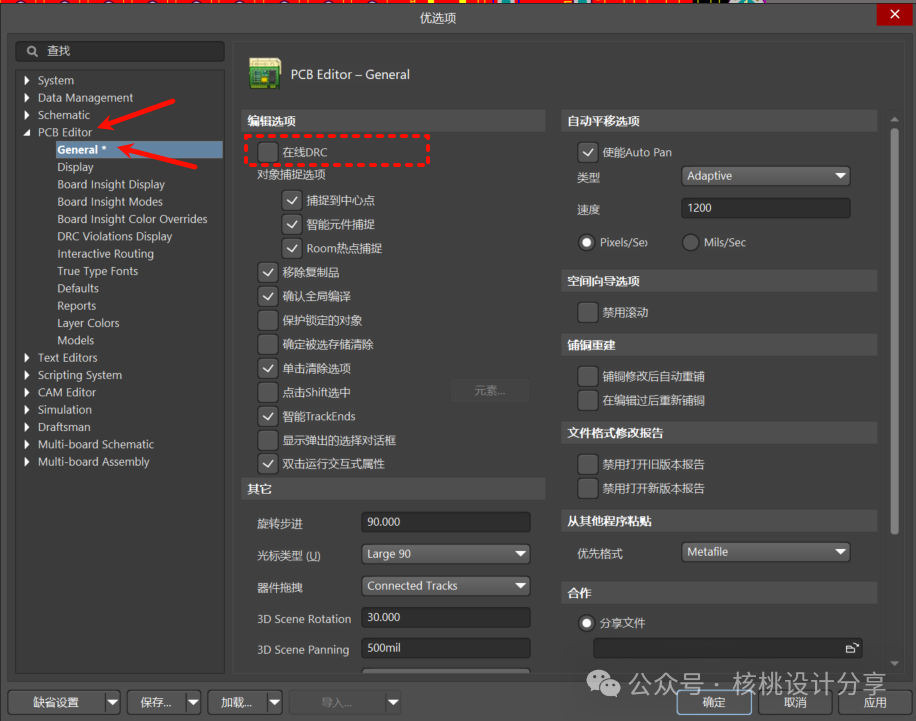

（8）在線DRC這個在線DRC打開后，如果電腦配置稍微差一點的話就直接卡出殘影了，所以核桃建議關掉，畢竟板子畫好之后都會進行DRC檢查的。
（9）布線設置常用的布線模式，可以根據自己實際需求來打鉤。

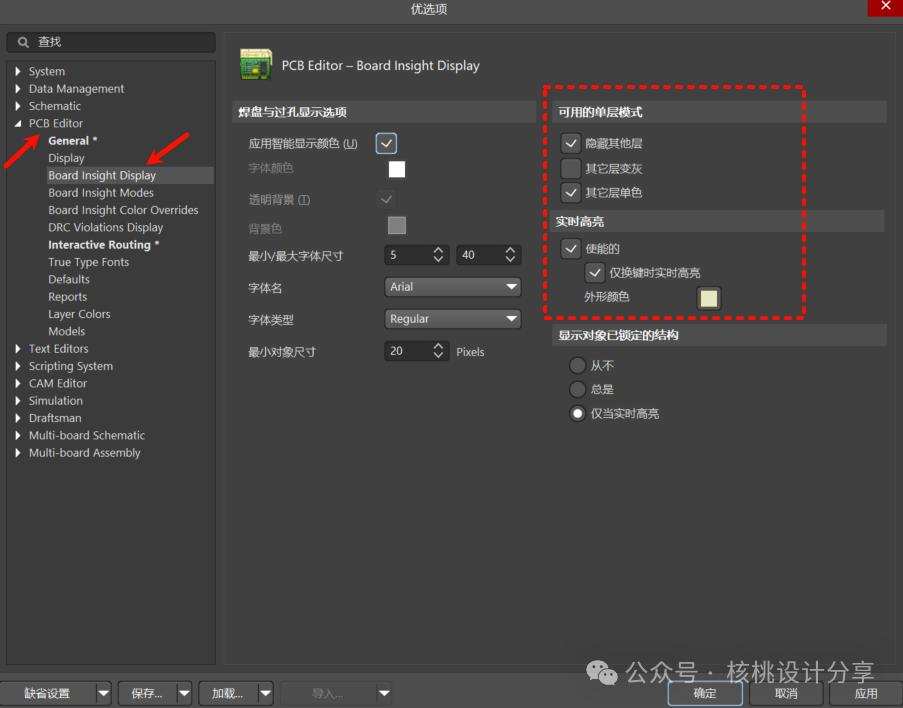

（10）PCB單層顯示時的模式選擇
