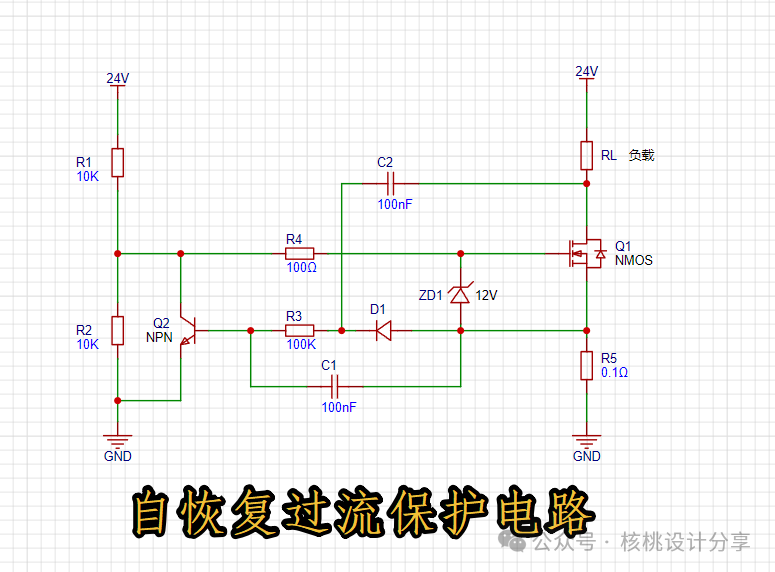

受臺風樺加沙的影響，廣東各個地區基本都執行了“五停”，外面可是風雨交加呀，既然哪都去不了，那就在家和大伙一起分析電路吧！如下圖所示：

首先說明一點：

電路只是用于原理講解，實際應用還有待驗證！那這個“自恢復過流保護電路”具體的功能原理是什么呢？功能：過流了會自行斷開負載，然后隔一段時間會自動恢復對負載的供電，如果負載還是出現過流現象，那電路還是會接著斷開負載供電，如此反復，直到負載電流正常為止。

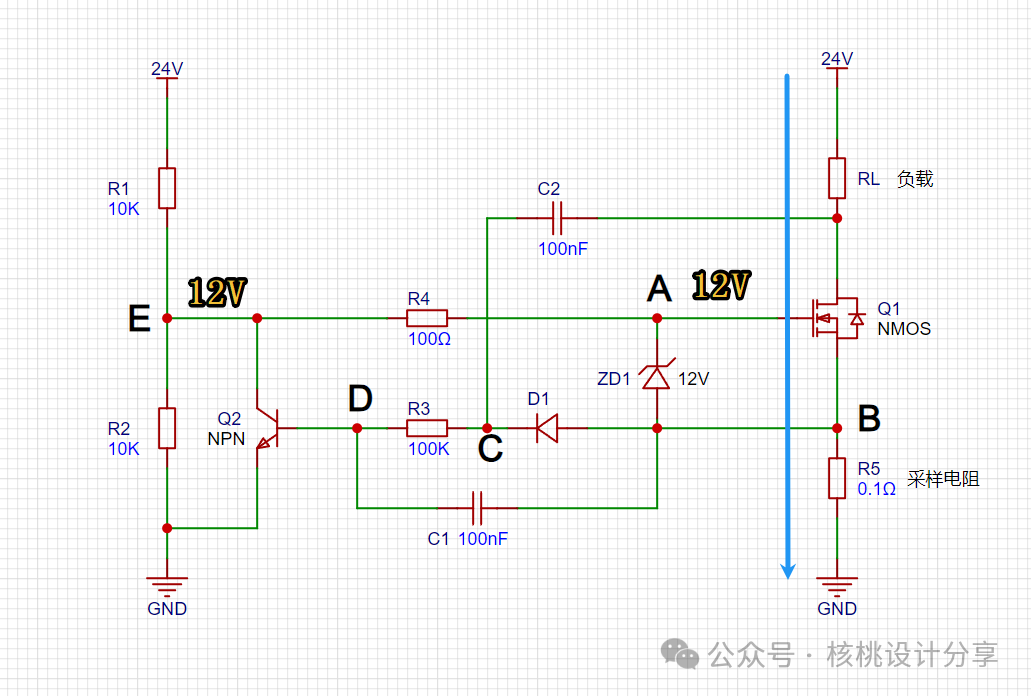

原理：（1）如下圖所示可知，E點的電壓是12V（由R1和R2分壓而得），A點電壓等于E點電壓，也是為12V，所以NMOS管Q1滿足導通要求，負載RL得電正常工作。

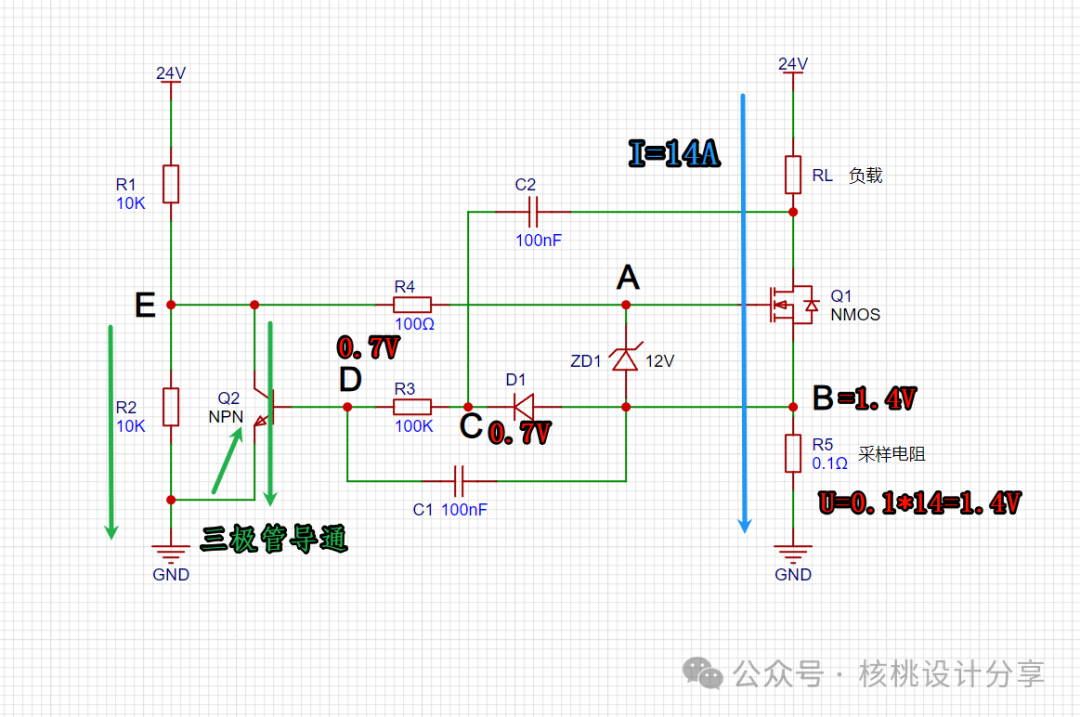

（2）那假如流過負載的電流為14A，那流過采樣電阻的電流也為14A，根據歐姆定律：U=RI可知，采樣電阻上的壓差為U=0.1*14A=1.4V，故B點電壓抬升到1.4V，由于D1存在0.7V的壓降，所以C點和D點的電壓均為1.4-0.7=0.7V，從而使三極管Q2導通。

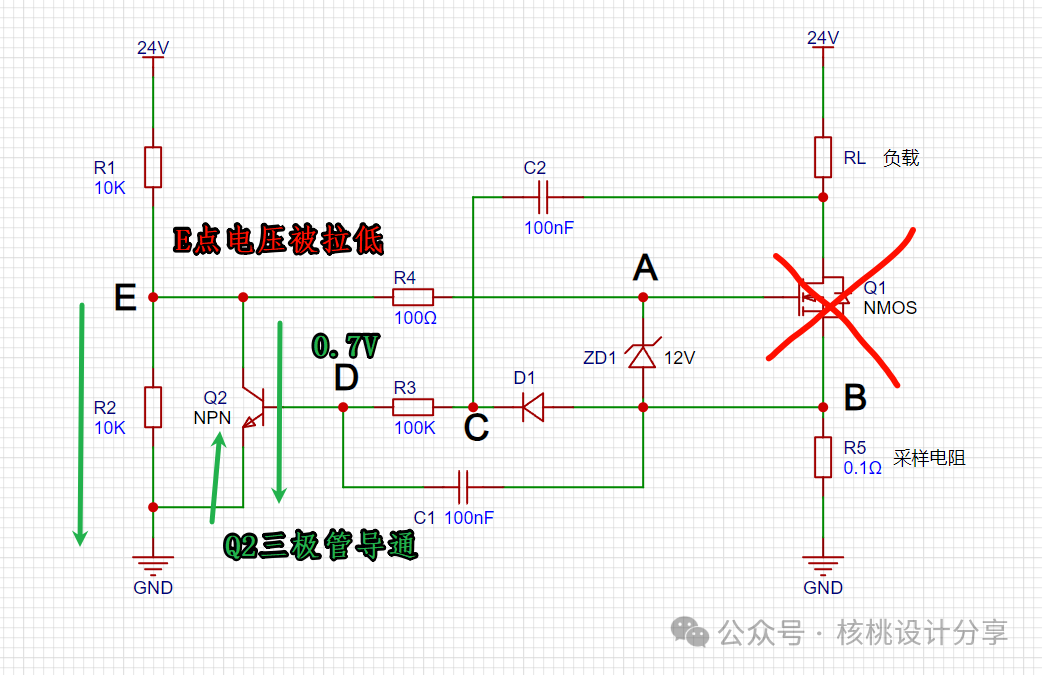

（3）Q2導通之后，會直接把E點電壓拉至0V左右，由于A點等于E點，所以NMOS不滿足導通條件而截止，從而斷開負載供電。

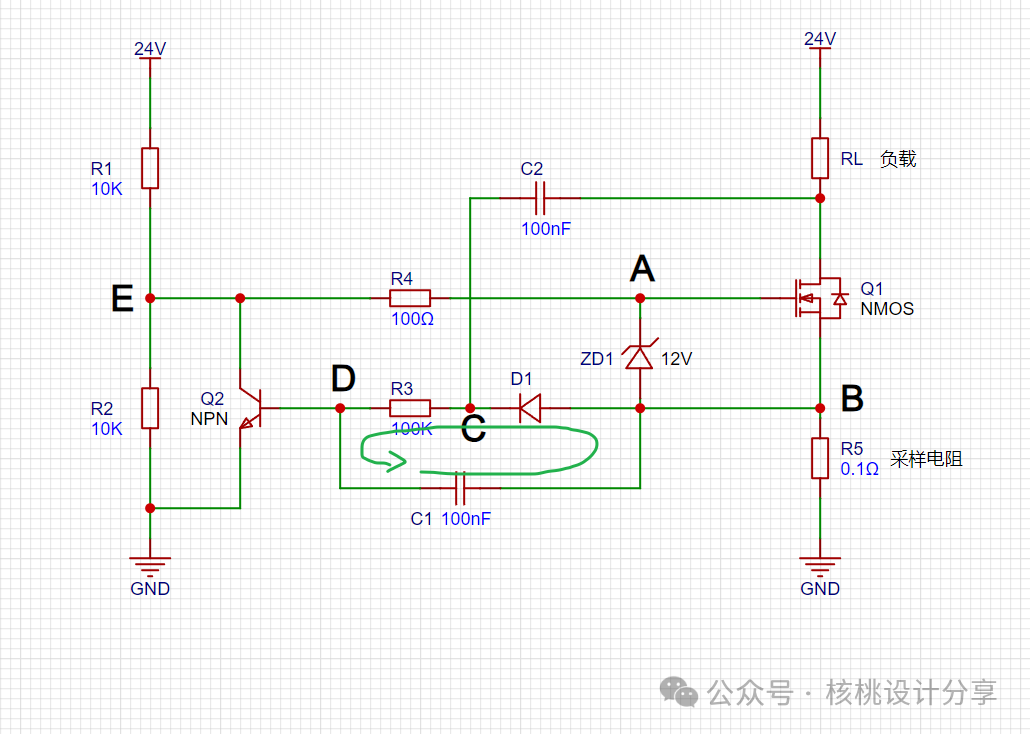

（4）由于C1和C2的存在，導致D點的電壓不會馬上降至0.7V以下，會使這個D點的電壓緩慢下降，當下降到0.7V以下時，三極管Q2才會截止，E點重新恢復12V的電壓，NMOS管Q1繼續導通，負載得電。（5）其中R3和D1組成了C1的放電回流路徑。

（6）ZD1主要起到保護Q1作用，使Q1的柵極電壓穩定在12V左右。（7）如果在實際使用中，ZD1發熱嚴重的話，可以通過調節R1和R2的阻值來改善。（8）采樣電阻的阻值可以根據實際情況靈活調節。

總結：

此電路只用于電路原理講解，要想投入實際產品應用中，還需要考慮更多的細節，如:

①M(fèi)OS管的內阻，會影響到精度。

②分壓電阻的溫漂。

③穩壓管ZD1的溫升。

④采樣電阻的溫升。

⑤三極管的溫漂和耐壓值等等。
