在設計以太網電路的時候，相信很多小伙伴都會疑惑過MII，RMII，GMII，RGMII這些接口到底有何不同于區別。
今天核桃就和大伙聊一聊這個！

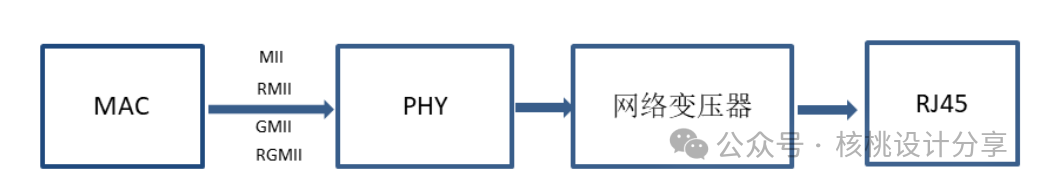

正如上圖所示，就是整個網絡的基本架構，具體的網絡原理就不在這里展開，后期有空再出一篇專門關于網絡的篇幅。我們今天重點看接口的區別和定義。

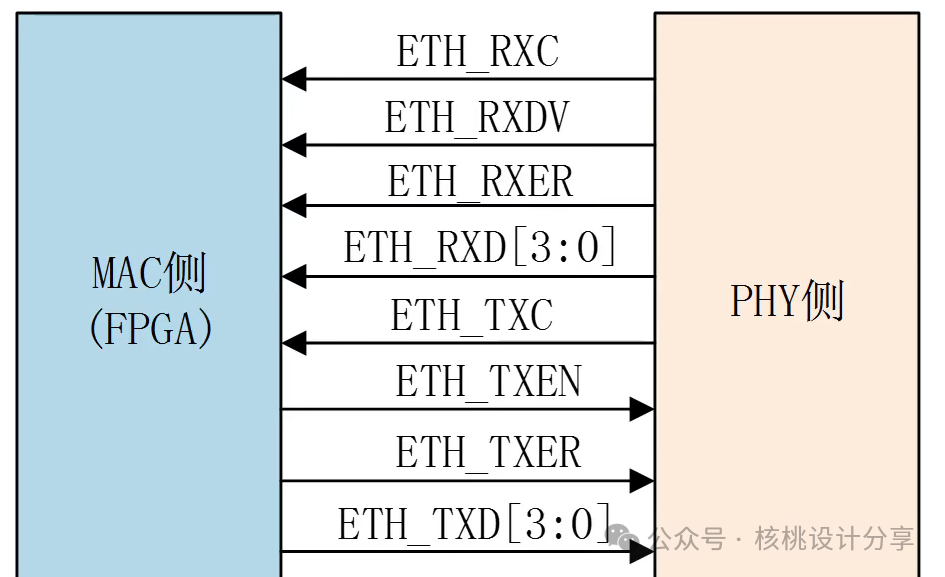

（1）MII(Media Independent interface)MII(Media Independent interface)也叫媒體獨立接口或介質無關接口。MII主要由兩根控制線和16根數據線組成，當速率為100Mbps時，時鐘頻率為25MHZ，當速率為10Mbps以下時，時鐘頻率為2.5MHZ，如下圖所示：
發送通道（MAC→PHY）ETH_TXD[3:0]：4位并行發送數據線（TXD為最低有效位，TXD1為最高有效位）。ETH_TXEN ：發送使能信號，高電平時數據有效。ETH_TXC：發送時鐘信號，由PHY提供，頻率為2.5MHz（10Mbps）或25MHz（100Mbps）。ETH_TXER：發送錯誤信號，高電平時表示數據無效。

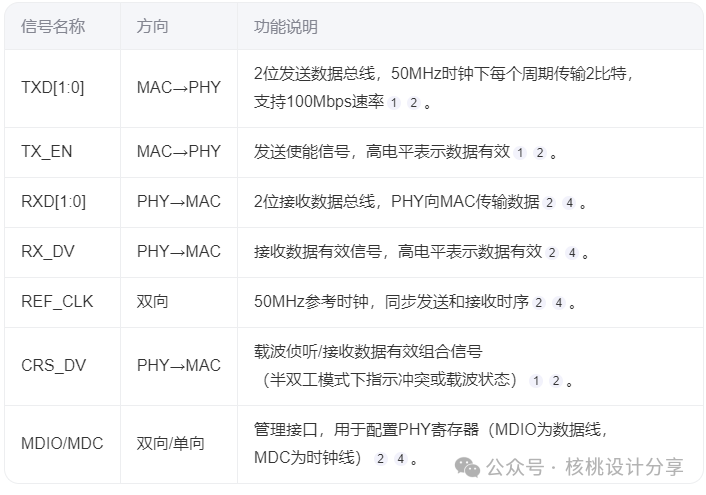

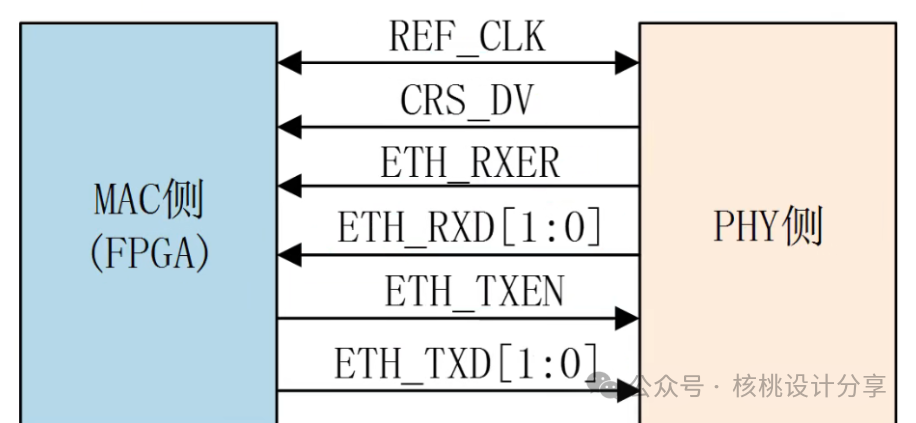

接收通道（PHY→MAC）ETH_RXD[3:0]：4位并行接收數據線。ETH_RXDV：接收數據有效信號，高電平時數據有效。ETH_RXC：接收時鐘信號，由PHY提供，頻率與發送時鐘相同。ETH_RXER：接收錯誤信號，高電平時表示數據存在錯誤。（2）RMII(Reduced Media Independent Interface)RMII(Reduced Media Independent Interface)是經過簡化的標準接口，相比于MII，RMII只需少量的數據線也能達到和MII一樣的速率，MII是16根數據線，而RMII只需要7根。
（3）GMII(Gigabit Medium Independent)

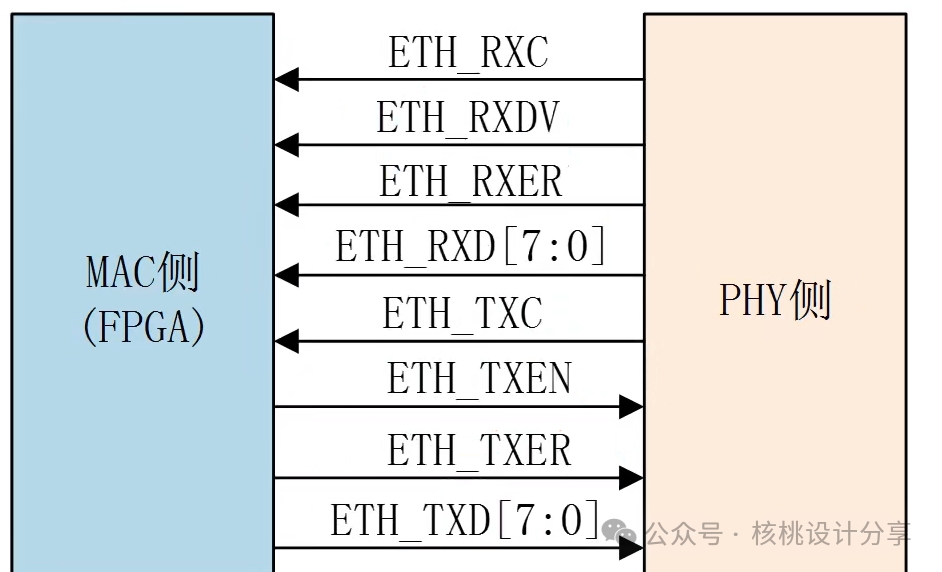

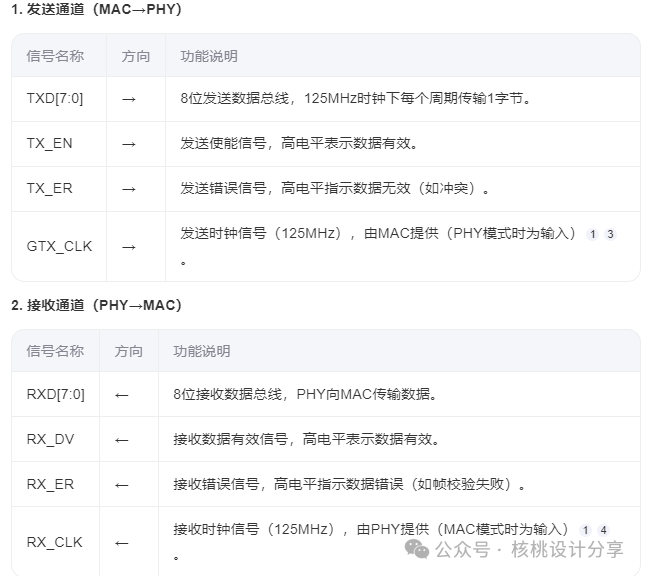

GMII(Gigabit Medium Independent)，千兆以太網媒體獨立接口(IEEE 802.3標準定義)，這個就很好理解，是專門用于高速率的接口，支持1000Mbps傳輸速率。

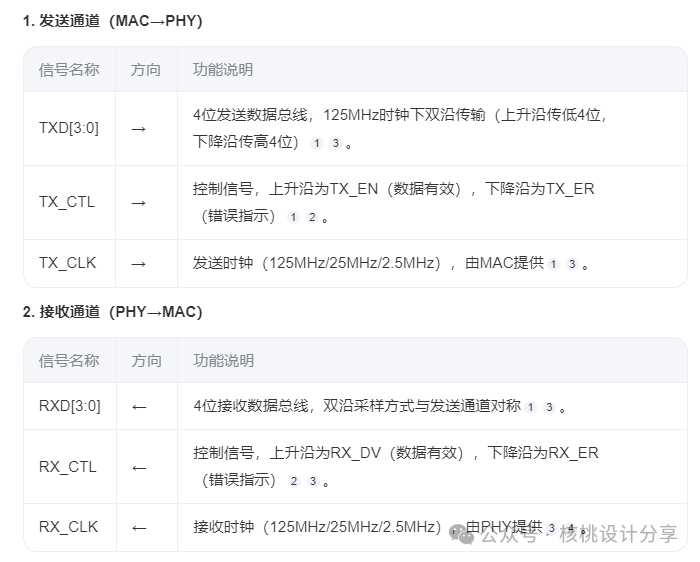

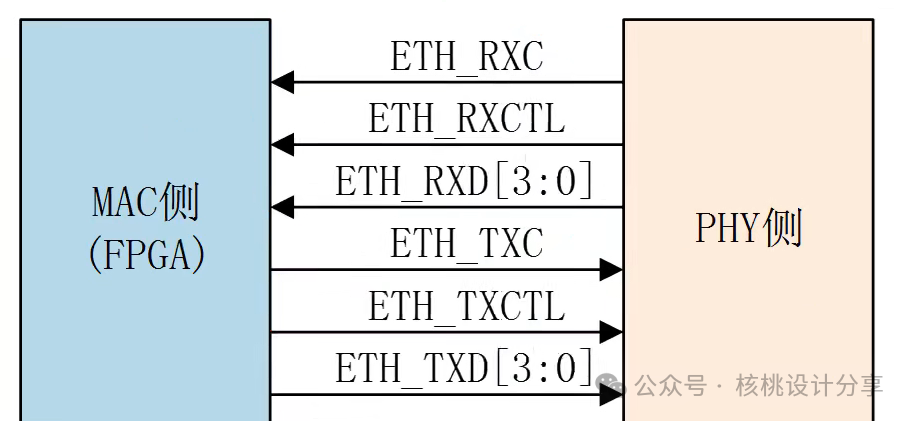

（4）RGII(Reduced Gigabit Media Independent Interface)RGII(Reduced Gigabit Media Independent Interface) 其實就是針對GMII做簡化的千兆以太網接口，減少了數據線數量（在速率不變的情況下）。
