接上一篇我們主要介紹了什么是POE以及其分類，就其中802.3af標準POE 的工作原理，那么今天我們繼續來看看802.at標準與af的標準有什么不同，有什么相同。
我們知道2009年10 月，IEEE802.3at規范正式發布。802.3at規范對中功率PoE的特性和工作過程進行了詳細的規定和描述 。在802.3at標準中，PSE被定義成兩種類型：Type 1 PSE、Type 2 PSE。（ 802.3af中只定義一種PSE ，一般情況下，802.3at Type 1 PSE對應802.3af PSE）。接下來我們看看他們的具體定義：
Type 1 PSE：僅只支持Type 1 PD的PSE；
Type 1 PD：在物理層分級時不能提供4級分級信號的PD；
Type 2 PSE：既支持Type 1 PD也支持Type 2 PD的PSE；
Type 2 PD：在物理層分級期間可以提供4級分級信號，理解2次事件分級；并能夠執行數據鏈路層分級的PD；
我們知道POE是通過網線供電的，那么它網線有什么要求呢？

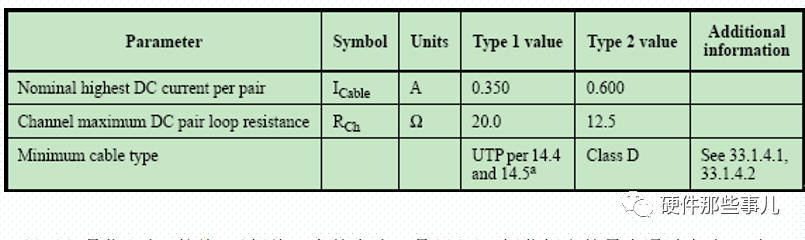

ICable是指1對雙絞線（2根線）上的電流，是802.3at規范規定的最大通過電流，對PoE系統的要求。DC pair loop resistance是指1根雙絞線的電阻——包括2個水晶頭的接觸電阻和線纜電阻，是對網線的要求。
2類PoE系統需要D類或D類以上的網線，5e類或更高級別網線滿足ANSI/TIA/EIA-568-B.2，ANSI/TIA/EIA-568-B.2-1，和ANSI/TIA/EIA-568-B.2-10標準，符合2類PoE系統的要求；5類網線滿足ANSI/TIA/EIA-568-A-1995標準也符合2類PoE系統的要求。
在802.3af規范中，Midspan PSE只支持B模式供電，且不支持1000BASE-T速率供電。
在802.3at規范中，Midspan PSE支持模式A供電或模式B供電。并定義了兩類Midspan PSE：一類是只支持10BASE-T/100BASE-TX速率，一類是支持10BASE-T/100BASE-TX/1000BAST-T速率。
關于PD檢測部分：802.3at規范對PD的檢測部分沒有更新, 與802.3af一致
802.3at中PD的分級:
802.3at規范描述的分級由兩部分組成：物理層分級和數據鏈路層分級。
物理層分級:是PSE為PD供電之前完成的：PSE為PD提供分級電壓，由于分級電阻的存在，在線路上就有電流存在，PSE根據分級電流的大小確定PD的級別。物理層分級又包含：1次事件物理層分級和2次事件物理層分級；
1次事件物理層分級與802.3af分級方法一致；
2次事件物理層分級包括一系列的分級和和標記事件――第一次分級、第一次標記、第二次分級、第二次標記；
PSE第一次分級，提供分級電壓Vclass（ 15.5V～20.5V ），測量IClass，以此對PD分級；
PSE第一次標記，提供標記電壓Vmark（ 7.0V～10.0V ），測試線路中電流（PD會產生0.25mA～4.00mA電流）；
PSE第二次分級，提供分級電壓Vclass（ 15.5V～20.5V ），測量IClass，以此對PD分級；
PSE第二次標記，提供標記電壓Vmark（ 7.0V～10.0V ），測試線路中電流（PD會產生0.25mA～4.00mA電流）；

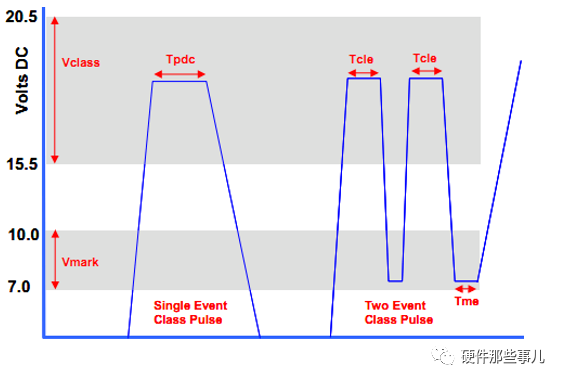

802.3at分級脈沖示意圖:
PSE分級錯誤后的反應:
PSE通過測量Iclass（0～51mA）得知PD的功率級別，若Iclass>51mA，那么802.3af：PSE應把PD級別賦予Class 0；
802.3at：Type 1 PSE 可以回到IDLE state或者把PD定為Class 0；Type 2 PSE應該回到IDLE state；

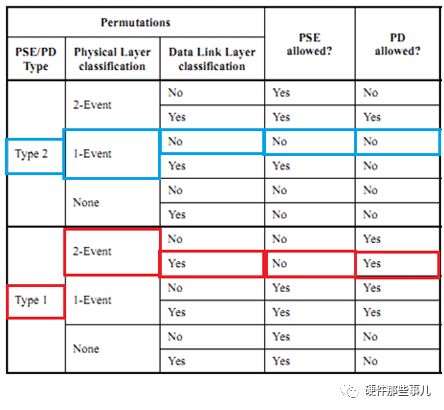

PSE和PD分級矩陣:
以上圖紅色框?yàn)槔?PSE/PD都是Type 1類型；物理層分級選擇2次事件分級；使能數據鏈路層分級；根據左表：上述分級對PSE是不適用的（No），對PD是適用的（Yes），也就是說待研發的PSE不能采用上述分級方式.
數據鏈路分級:是PSE和PD的數據鏈路建立之后，PSE和PD通過數據鏈路協議通信。數據鏈路分級有更好的功率管理，允許PSE對PD進行動態功率分配――在PD工作時，分配給PD的功率可以多次改變 .
數據鏈路層分級：通過LLDP（鏈路層發現協議）來實現，讓PSE和PD可以動態協商和分配電源；使用基于IEEE802.3第79條款定義的TLV幀進行電源信息傳遞；需要超過13.0W功率的Type 2 PD須支持?jǐn)?shù)據鏈路層分級，其他設備可以選擇是否支持?jǐn)?shù)據鏈路層分級.

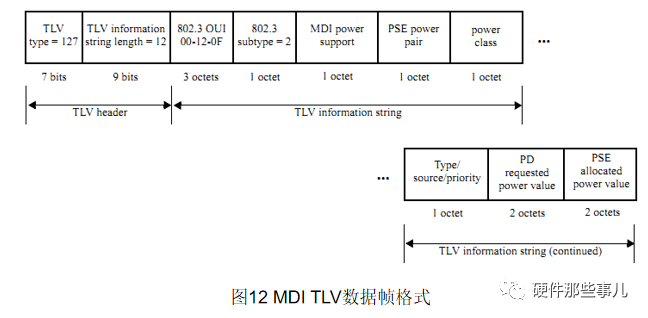

下圖中的TLV幀格式是IEEE Std 802.1AB-2009 Annex F.3定義的改版，之前的TLV幀格式只有前七個域，基于這七個域，PSE也能提供（PD也能請求）電源的能力。新增加的后三個域只是提供了數據鏈路層分級的能力；

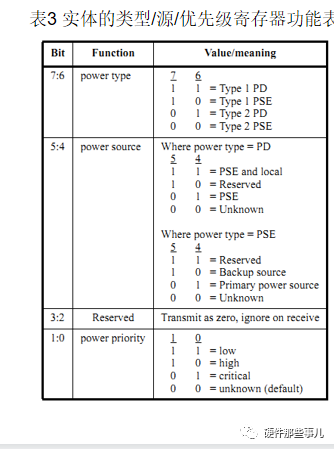

該域定義了實體的類型（PSE或PD）、源（供電的類型）和供電優先級.
Power Source[5:4]：
當實體為PD，這兩位為01時，表示只接受PSE供電；11表示接受PSE和本地電源共同供電；00表示供電類型未知
當實體為PSE，10表示PSE為備份電源；01表示PSE為主要供電電源；00表示未知
Power priority[1:0]：
當實體為PD，表示PD的優先級，00表示PD的優先級沒有配置或者檢測不到；

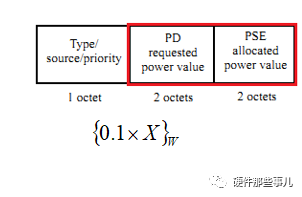

當實體為PSE，反映的也是PD的優先級.這兩個域分別表示PD請求功率的信息和PSE能提供的電源信息
由[15：0]共16位控制，范圍是1～255，功率=X即為1~255中的任一值
PD requested power value：PD請求功率平均值的最大值
PSE allocated power value：PSE期望PD吸收功率平均值的最大值
從寄存器設置得知，無論是PSE還是PD，提供/吸收的功率都為25.5W.
RTP 實時監控保護
輸出短路 輸出電流I>Ilim超過Tlim時間
輸出過載 輸出電流I>Icut超過Tovld時間
關閉端口，返回到Detection狀態
電源管理
保證功耗小于PSE額定功率。
關閉端口，優先級管理等。

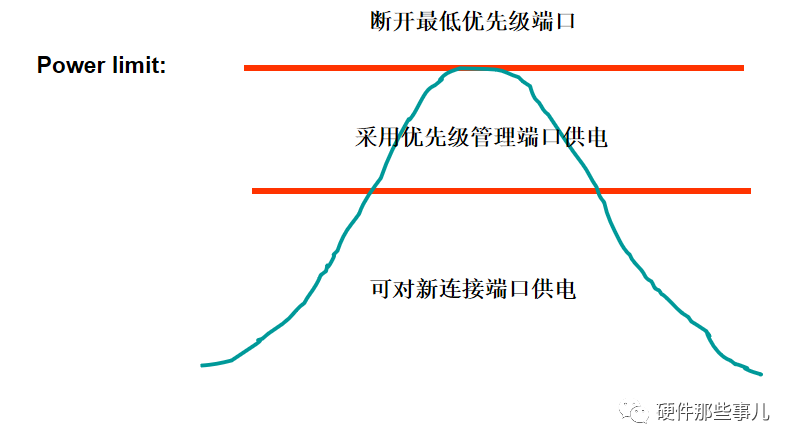

PSE電源管理中的兩條線:
Power limit: PSE對外提供的最大功率
Guard band：警戒線
那么電源管理有哪些實現方法呢?

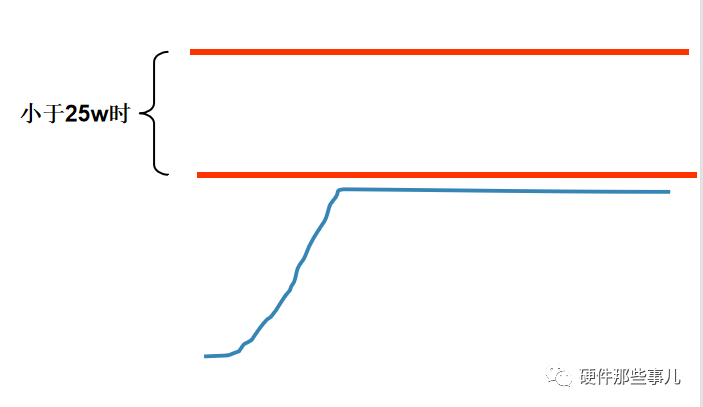

1.預分配計算方式
存在問題:按照端口的最大供電功率參加預分配，導致最后即使插入的是小功率設備也無法供電.

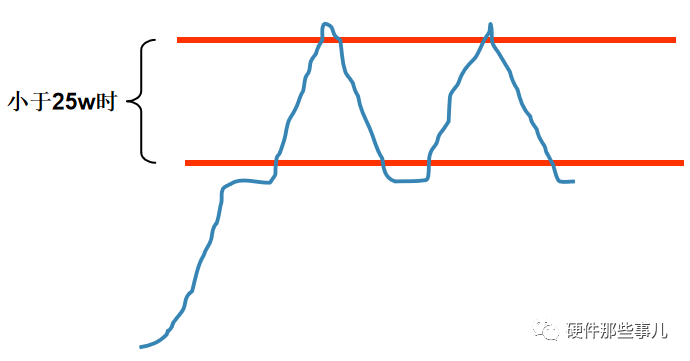

2.嘗試供電方式(Power desine)
存在問題：當最后插入的設備使供電量達到最大限值時，扣板會斷開此端口的供電，但斷開以后發現供電小于Guard band，這時又會重新供電，這樣導致反復供電。
今天主要分享POE供電系統中802.3at標準與af標準的差異,以及PSE系統的一些實現方式.歡迎大家交流學習,一起進步。
