接上一篇我們講了LDO，今天我們重點分享DC-DC開關電源中的BUCK。在PCB單板二次電源設計中，常見的DC-DC變換器主要有降壓，升壓，升降壓拓?fù)?。這三種拓?fù)湟彩情_關電源中最基本的三種拓?fù)?。以電感端接的方式進行分類。
首先我們看看非隔離式開關電源拓?fù)洌?/span>

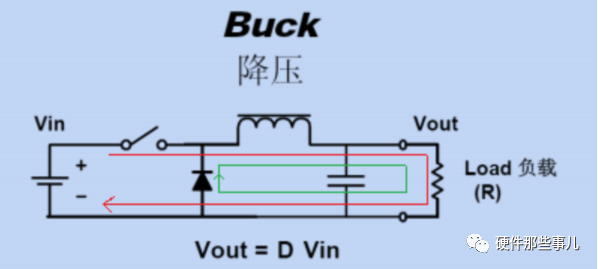

Buck變換器是一種降壓式非隔離開關電源，當開關管導通時，輸入電源通過電感給輸出供電，同時電感存儲能量；當開關管關斷時，電感通過續流二極管給輸出供電；如此反復即可維持輸出產生一個恒定的電壓。

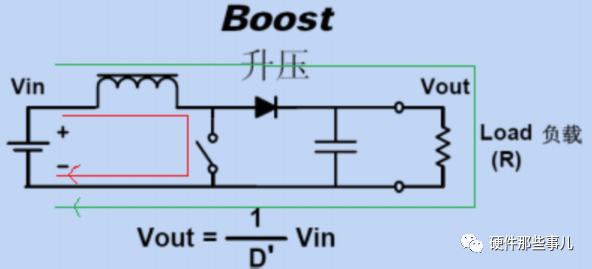

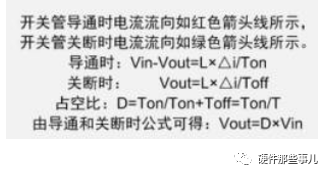

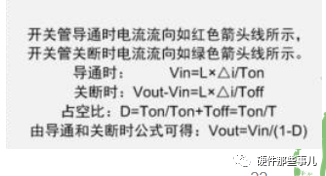

Boost變換器是一種升壓式非隔離開關電源，當開關管導通時，輸入電源通過電感給電感充電，電感存儲能量；當開關管關斷時，輸入電源和電感能量通過續流二極管給輸出供電；如此反復即可維持輸出產生一個恒定的電壓。

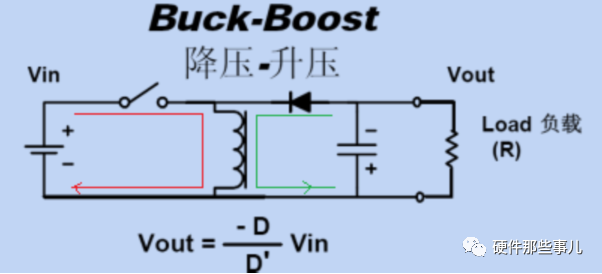

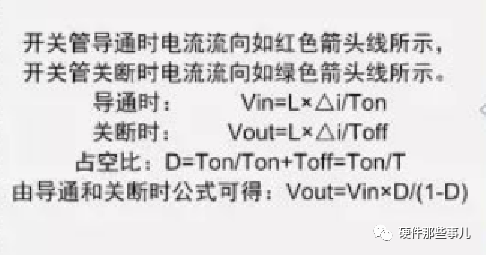

Buck-Boost變換器是一種升降壓式非隔離開關電源，當開關管導通時，輸入電源通過電感給電感充電，電感存儲能量；當開關管關斷時，電感能量通過續流二極管給輸出供電；如此反復即可維持輸出產生一個恒定的負電壓。
開關電源經常使用哪些控制技術呢？

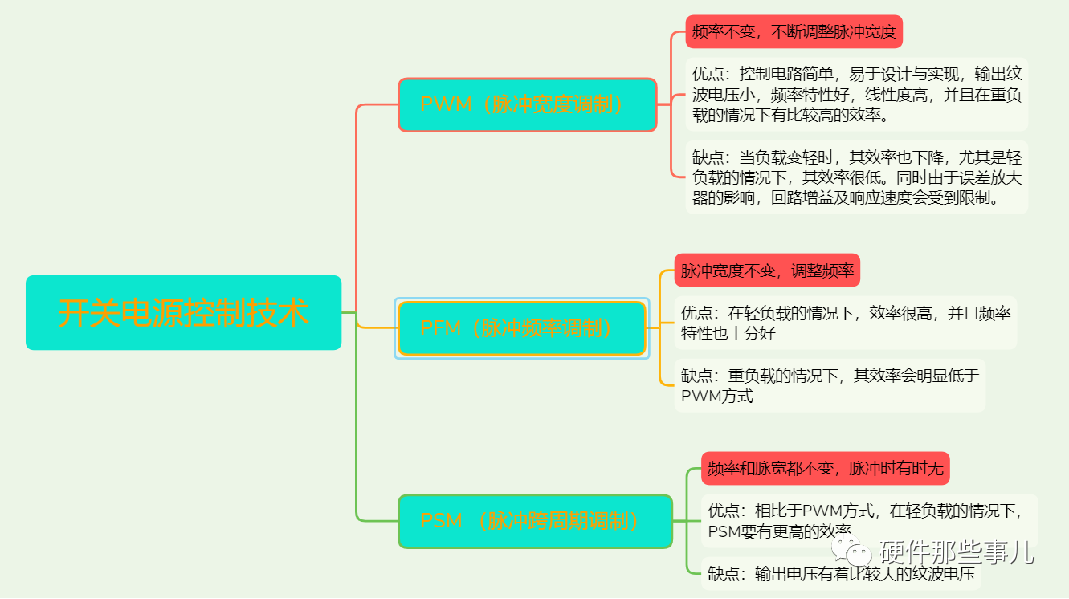

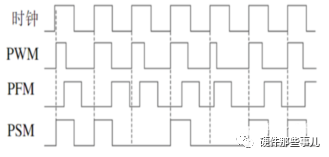

說明：以上幾種控制方式中PWM占主流。但現在有些新的電源控制器，為了提高輕載到重載全部工況的電源效率，通過同時支持PWM和PFM兩種工作模式，來提供全時效率。很多電路中通常都選擇PWM與PFM或者PSM相結合的方式,以保證系統在整個負載范圍內都有比較高的效率。
開關電源之環路控制

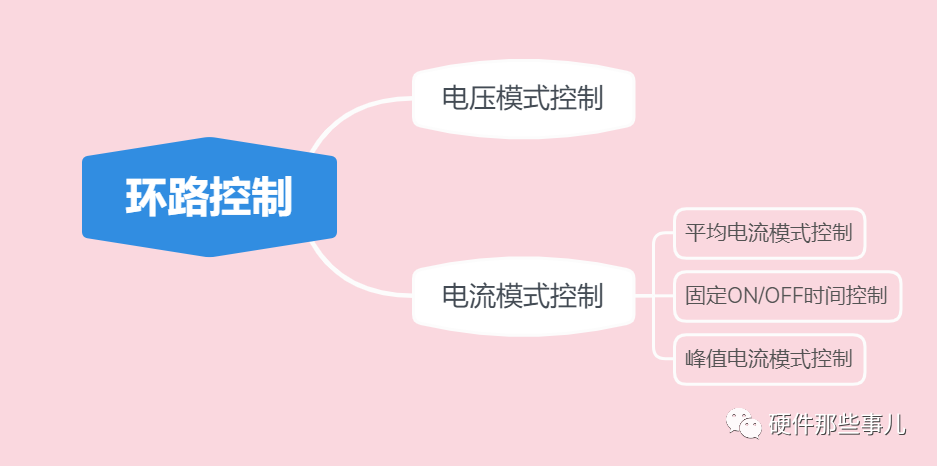

電源的性能，如線性調整、負載的變動反應特性等，基本上取決于控制環路的結構?？刂骗h(huán)路的結構可分為兩種，如下圖所是:

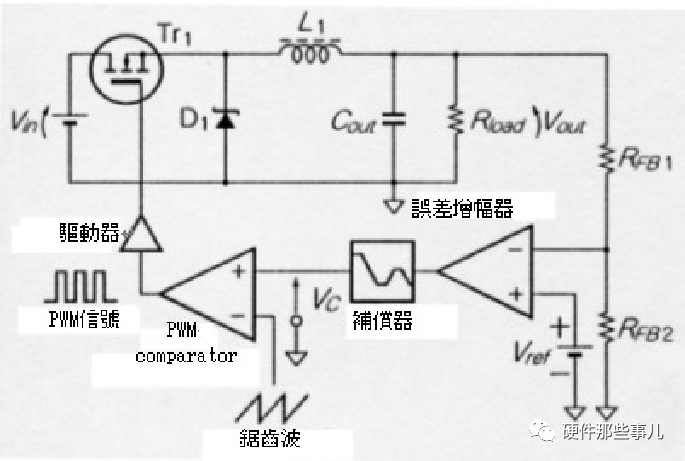

電壓控制模式：電壓模式控制屬于單閉環負反饋控制方式。下圖是電壓模式控制的DC-DC Converter電路實例。將輸出電壓值用作反饋信號，反饋信號經過濾波，放大比較才作用于PWM的控制器，響應比較慢。

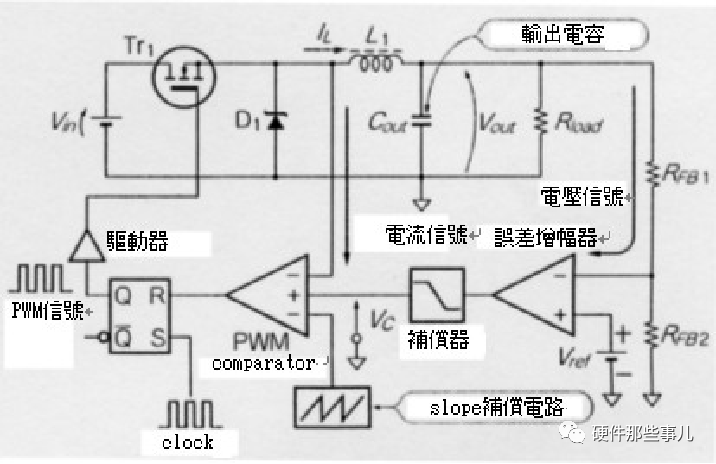

電流控制模式：屬于雙閉環負反饋控制方式。是將電感器電流波形的上升斜波部分加入到電壓控制環路之外提供快速響應控制環路。電流模式在一定程度上解決了電壓控制模式響應慢的特點，但是也增加了反饋回路的復雜性，下圖是電流模式控制的DC-DC Converter電路實例，由圖可知該控制環路分有內、外環，內環為電流負反饋環，外環為電壓負反饋環。

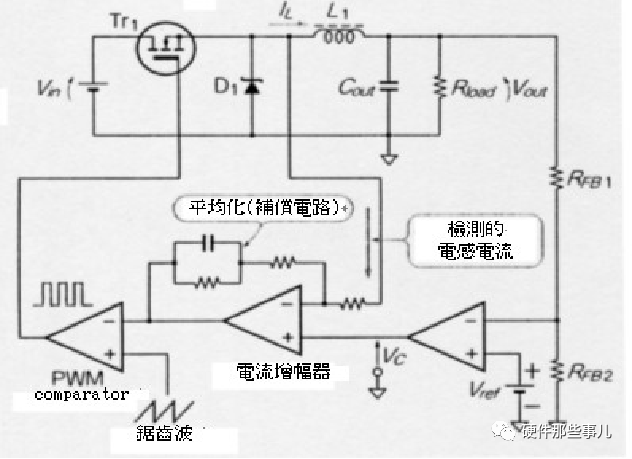

平均電流控制模式：將電感電流的波形先進行放大，再與電壓反饋誤差信號進行差分，將兩者的結果和外部提供的斜坡波形進行比較，產生PWM。下圖是平均電流模式控制的DC-DC Converter電路，該控制方法最早就是被應用于功率因素校正器的。優點是直接控制電感電流的平均值，干擾性好，系統穩定性好；缺點是電流檢測電路比較復雜，或是檢測元件損耗較大。

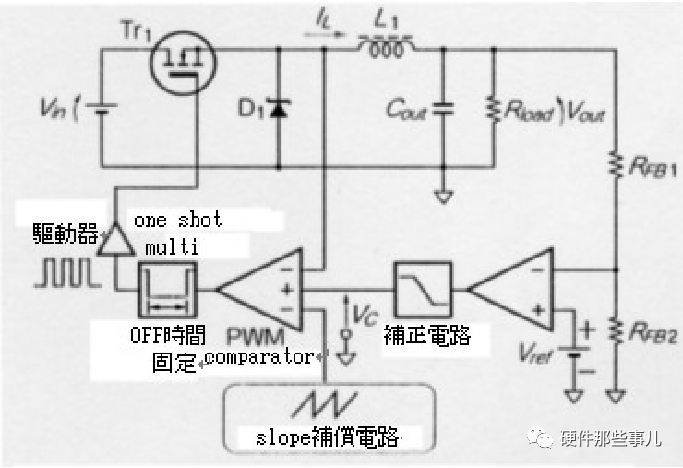

固定ON/OFF時間控制：下圖是固定ON/OFF時間控制的電流模式DC-DC Converter電路，由圖可知開關管Tr1一旦導通，電感電流IL會大幅增加。如果反饋后的電感電流比控制信號更大的話，開關管會在固定時間點關斷，之后開關管再導通，即通過開關頻率的變化（變頻）來調節輸出電壓。優點是固定ON/OFF時間控制的電流模式控制結構上非常簡潔；缺點是工作頻率是變化的，因此輸入輸出濾波器的設計比較復雜。

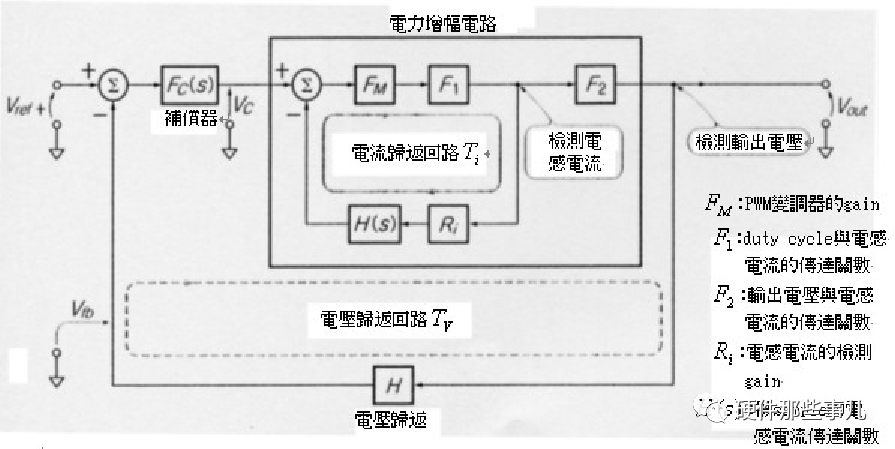

峰值電流模式控制：峰值電流模式控制則是電源電路設計者經常使用的方式。如上一頁圖示的開關管Tr1一旦導通的話，電感電流IL 會大幅增加，當電感電流IL與控制信號一致時開關管將會關斷。下圖是峰值電流模式控制的Converter的小信號動作方塊圖，該方塊圖分成兩個反饋回路，分別是外側的電壓反饋回路與內側的電流反饋回路。電壓反饋回路的輸入就是所謂的基準電壓Vref，基準電壓Vref會與輸出電壓作比較，它的誤差信號會流入補償器，補償器則產生控制電壓Vc輸入到電流反饋回路，電流反饋回路會根據控制電壓Vc決定電感電流IL的大小。
今天主要簡單介紹了DCDC電源的拓?fù)浼伴_關電源的調制控制方式及環路控制技術，下一篇我們將重點講解BUCK電源。本文內容主要來源于個人整理總結。如有不正之處，歡迎指正。
每天學習一個小知識，希望可以幫助到你！
