Part 01 前言
一個普遍的認知是，BUCK電路的輸出電壓Vout必然低于輸入電壓Vin。但這是否意味著，只要Vout低于Vin，我們就可以任意設置輸出電壓呢？
答案是否定的。事實上，BUCK芯片的最大可輸出電壓受到其內部結構和工作原理的嚴格限制，絕非簡單地低于輸入電壓即可。一個不恰當?shù)妮敵鲭妷涸O(shè)置，輕則導致電源無法正常啟動或穩壓，重則可能永久性損壞芯片。
Part 02 BUCK芯片最大輸出電壓評估

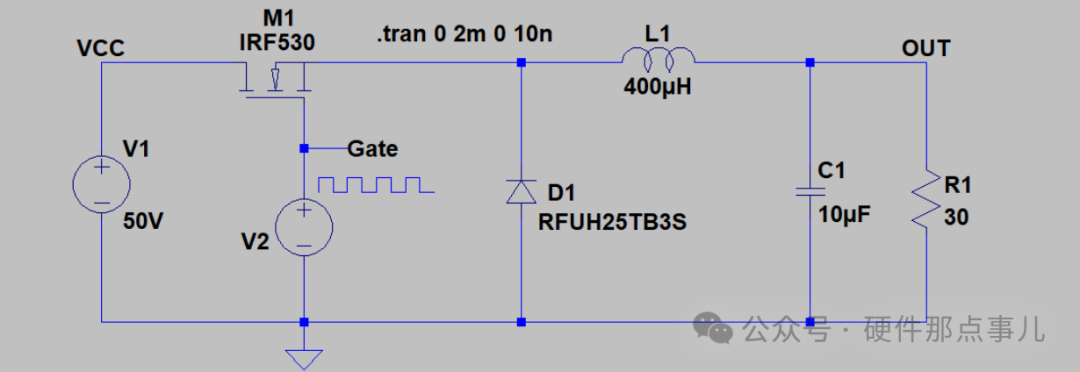

BUCK電路的核心工作原理可以簡化為公式：Vout = Vin × D，其中D為開關周期中高側MOSFET的導通占空比。
從理論上看，如果占空比D可以達到100%，即高側MOSFET始終保持導通，那么Vout就等于Vin。目前已經有占空比達到100%的BUCK芯片了， 接下來的分析主要針對不支持占空比達到100%的常規BUCK芯片，常規BUCK芯片需要一個最小關斷時間來維持自身的正常工作。
這個必須關斷的時間主要用于完成兩件至關重要的事：
自舉電容Bootstrap Capacitor充電：為了驅動高側的N溝道MOSFET，需要一個比開關節點SW電壓更高的懸浮電壓。這個電壓由自舉電容提供。而這個電容的充電，必須在低側MOSFET導通，即高側MOSFET關斷時才能完成。如果高側一直不關斷，自舉電容的電荷會耗盡，導致高側MOSFET無法維持導通，整個電路失效。
電流采樣與處理：許多BUCK芯片利用低側MOSFET導通期間來檢測電感電流，也就是谷值電流檢測模式，執行內部邏輯的復位和準備。這些操作同樣需要一段最短的執行時間。
因此，這個不可避免的toff_min，從根本上限制了占空比的最大值，進而限制了輸出電壓的上限。
如何確定最大輸出電壓？兩種核心計算方法
既然知道了限制的根源，我們就可以通過兩種核心方法來量化計算出BUCK芯片在特定輸入電壓和工作頻率下的最大輸出電壓。
方法一：查閱數據手冊中的最大占空比（Dmax）

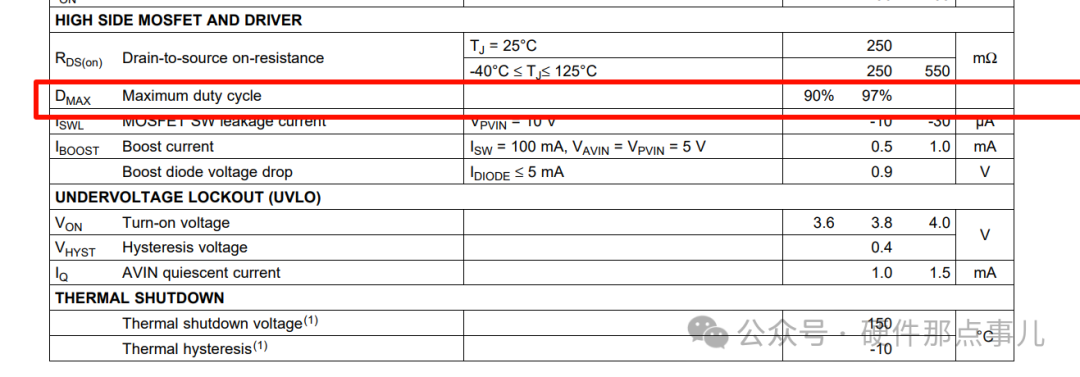

哈哈，這是最直接、最簡單的方法。許多芯片制造商會在數據手冊中明確標注出芯片能夠支持的最大占空比，這個值通常在90%到98%之間。
拿到這個參數后，最大輸出電壓的計算非常簡單：
Vout_max = Vin × Dmax
舉個例子，一款BUCK芯片的數據手冊標明其Dmax為95%。當輸入電壓Vin為24V時，其理論上能達到的最大輸出電壓為：
Vout_max = 24V × 95% = 22.8V
方法二：利用最小關斷時間toff_min進行計算
如果數據手冊中沒有直接給出Dmax，通常會提供toff_min這個參數。我們可以利用它來計算出Dmax。
首先，一個開關周期的時間T = 1 / fsw （fsw為開關頻率）。
最大導通時間ton_max = T - toff_min。
因此，最大占空比 Dmax = ton_max / T = (T - toff_min) / T = 1 - (toff_min / T)。
將 T = 1 / fsw 代入，得到：
Dmax = 1 - (toff_min × fsw)
進而得到最大輸出電壓的計算公式：
Vout_max = Vin × (1 - toff_min × fsw)
從這個計算可以看出，開關頻率越高，Dmax越小，最大可輸出電壓也越低，這是設計高頻BUCK電路時必須注意的權衡。
最后給大家提個醒，無論你的計算結果如何，最終確定的輸出電壓絕對不能超過數據手冊推薦工作條件中規定的最大輸出電壓值。強行超出該范圍，即使占空比支持，也極有可能導致芯片原地冒煙。
