平面變壓器寄生參數分析

平面磁元件的寄生參數包括漏感與寄生電容，對于高頻應用寄生參數的影響不容忽視，會引起額外的損耗

寄生電容分析

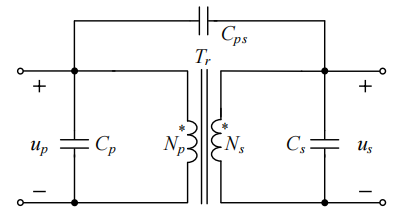

下圖給出了平面變壓器寄生電容等效模型，其中 up 為原邊繞組電壓，us 為副邊繞組電壓，Cp 為原邊平面繞組間的寄生電容，Cs 為副邊平面繞組間的寄生電容，Cps 為原邊繞組與副邊繞組間的寄生電容。

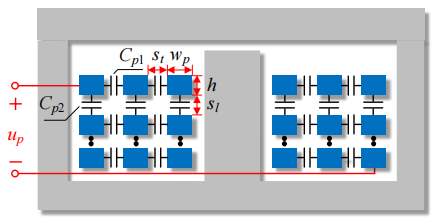

原邊繞組內分布電容示意圖，其中 Cp1為匝間分布電容，Cp2為層間分布電容，st 為平面繞組匝間間距，sl 為平面繞組層間間距，wp 為平面繞組每匝寬度，h 為繞組厚度。

原邊繞組內的分布電容類似于平板電容器，匝間與層間繞組的分布電容表達式為：

其中 l 為平均匝長。ε0為空氣介電常數，εr為相對介電常數。

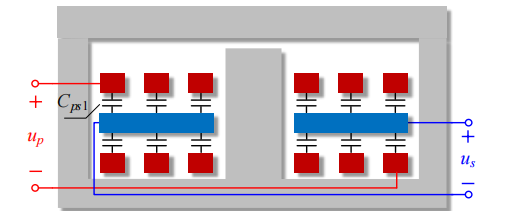

以PSP型(三明治繞法)平面變壓器繞組為例，原副邊繞組層間分布電容示意圖，其中Cps1為原副邊繞組層間分布電容。wp為原邊平面繞組每匝寬度，ws為平面繞組每匝寬度

類似于兩個不等長的平板電容器，其容值計算時只考慮，兩繞組正對的面積，對于降壓的平面變壓器，副邊每匝寬度一般大于原邊每匝寬度，因此原副邊寄生電容 Cps1的表達式為：

漏感分析

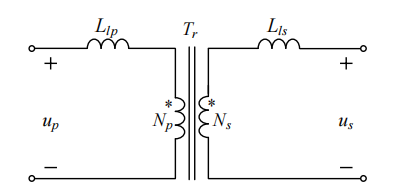

在實際的平面變壓器中，原副邊的磁通不會完全耦合，這部分未耦合的磁通產生的電感即為漏感。圖中給出了平面變壓器漏感等效模型。其中 Llp為原邊漏感，Lsp為副邊漏感。

變壓器的漏感是由原邊繞組向副邊繞組傳遞磁力線時泄漏到空氣中的漏磁通所形成的電感值。一方面，漏感的存在會導致漏感損耗，降低平面變壓器的工作效率，另一方面，漏感可以等效為變換器部分諧振電感，與平面電感共同組成諧振電感。所以在對平面變壓器進行優化設計時，應注意漏感對變壓器參數、效率的影響。

由于繞組的寬度、長度、厚度及排布方式存在差異，通過平面變壓器的結構計算漏感比較困難，可以通過分析漏感能量存儲情況求得漏感大小。其表達式

式中 Elk 為漏感中的能量，Ip 為原邊電流大小下面對繞組非交錯排布和繞組完全交錯排布兩種變壓器結構進行漏感的計算與分析

繞組非交錯排布

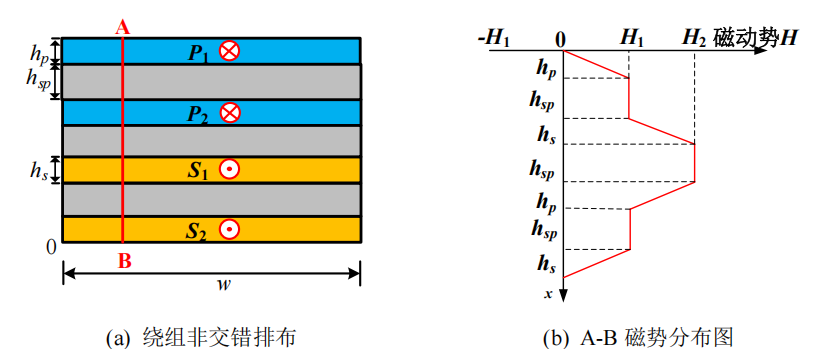

在圖 a)中，原副邊繞組未交錯排布，原邊串聯繞組 P1 和 P2 相鄰，副邊并聯繞組 S1 和 S2 相鄰。同時，原邊繞組厚度為 hp，副邊繞組厚度為 hs，各繞組之間絕緣層厚度均為 hsp，原副邊繞組寬度為 w。令原副邊工作電流分別為 Ip、Is，結合原副邊繞組匝數比和變壓器公式，可得 nIp=Is。令 Ip=I，則原邊每層繞組中流過的電流大小都為 I；對于副邊繞組，由于副邊采取并聯分流，故理想狀態下每層繞組流過的電流大小應為 IS 的m分之一，即電流大小為

為方便計算,n這里取2， m取2

圖 (b)為非交錯排布結構 A-B 磁勢分布圖，由圖可知，沿原邊繞組 P1 厚度方向磁勢不斷增大，在 P1 和 P2 中間的絕緣層中，磁勢大小達到 H1 且保持不變。然后沿著原邊繞組 P2 厚度方向磁勢又不斷增大，在 P2 和 S1 中間的絕緣層磁勢達到最大 H2 并保持不變。而后沿副邊繞組 S1 厚度方向，由于副邊繞組電流方向與原邊繞組相反，故磁勢開始減小。在 S1和 S2 中間的絕緣層中，由于沒有電流流動，故磁勢保持 H1 不變。最后沿著副邊繞組 S2 厚度方向磁勢不斷減小，最終磁勢降為零。整個過程，經過原邊繞組時，電流為正方向，磁勢不斷上升；沿著副邊繞組時，電流為反方向，磁勢不斷減??；在絕緣層中，無電流流動，磁勢保持不變。結合安培環路定理和圖 磁勢分布圖，可以得到非交錯排布結構變壓器工作時各繞組上的磁場強度為：

設原邊繞組 P1 和原邊繞組 P2 之間的磁場強度為 Hpp，原邊繞組 P2 和副邊繞組 S1 之間的磁場強度為 Hps，副邊繞組 S1 和副邊繞組 S2 之間的磁場強度為 Hss，則變壓器繞組之間的絕緣層上磁場強度為：

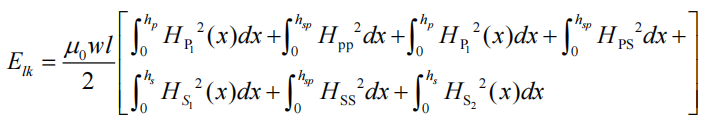

將上述2個公式代入漏感能量公式，可得

式中 μ0 為真空磁導率，l 為繞組每匝長度。結合式(4-7)可以求得非交錯結構變壓器原邊漏感 Lp_lk1 為：

由漏感表達式可知，平面變壓器的漏感大小和繞組每匝的長度、寬度、厚度以及繞組之間的間距相關。繞組的長度、寬度、厚度及繞組之間的間距與變壓器漏感呈正相關，而繞組的寬度與變壓器漏感呈負相關，可以通過調節上面相關量來控制漏感的大小。

繞組完全交錯排布結構漏感分析

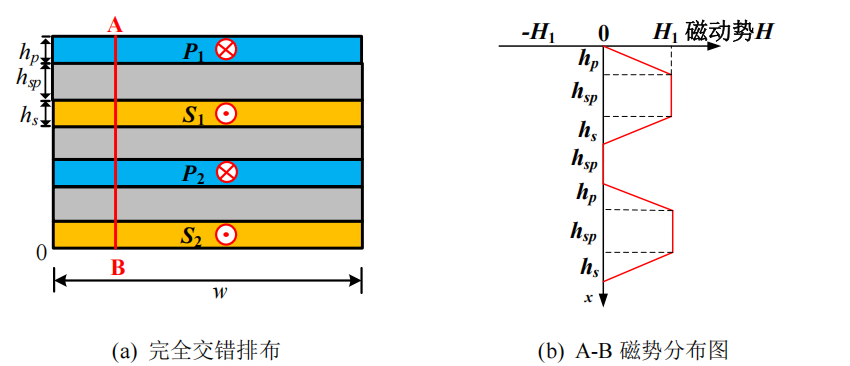

圖為平面變壓器繞組完全交錯排布結構及其磁勢分布圖，在圖中，原副邊繞組交叉排布，原邊串聯繞組 P1 和 P2 不相鄰,副邊并聯繞組 S1 和 S2 不相鄰，繞組排布結構為 P1S1P2S2。交錯結構的繞組尺寸及電流等參數與前文繞組非交錯排布結構參數設置相同。

由圖 磁勢分布圖可知，由于原邊繞組與副邊繞組相鄰布置，磁勢沿原邊繞組 P1 厚度方向由零開始上升，到達絕緣層處磁場強度為 H1 保持不變，然后通過副邊繞組 S1 時磁勢開始下降，到達絕緣層處磁勢降為零。在 S1 和 P2 中間的絕緣層中，磁勢保持為零不變。此后磁勢沿原邊繞組 P2 厚度方向重新由零開始上升，到達 P2 下邊界線時磁勢達到最大，在絕緣層中磁勢為 H1 且保持不變。最后到達副邊繞組 S2 處，磁勢開始下降，最終磁勢降到零。

結合安培環路定則，可以得到交錯排布結構變壓器工作時各繞組上的磁場強度為：

設原邊繞組 P1 和副邊繞組 S1 之間的磁場強度為 Hsp1，副邊繞組 S1和原邊繞組 P2之間的磁場強度為 Hsp2，原邊繞組 P2和副邊繞組 S2之間的磁場強度為 Hsp3，則變壓器繞組之間的絕緣層上磁場強度為

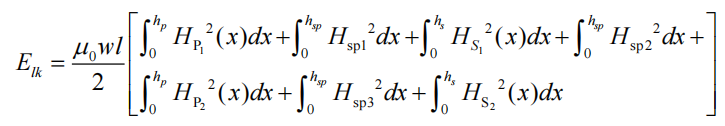

代入公式求漏感能量

便可求得變壓器工作時，變壓器原邊漏感 Lp_lk1 為

與繞組非交錯排布結構相同，平面變壓器繞組交錯排布結構的漏感與繞組長度、寬度、厚度及繞組的間距正相關，與繞組的寬度呈負相關。想要減小漏感，降低變壓器的漏感損耗，可以通過增加變壓器的繞組寬度，減小繞組間距等方式實現。

通過兩種繞組排布結構漏感大小的對比，可以發現，完全交錯排布結構的漏感要小的多，這是由于交錯排布結構原副邊繞組交替出現，而原邊繞組和副邊繞組通過的電流反向，會對繞組的磁場強度產生削弱，從而變壓器的漏感的磁場能量變小，相應的得到的變壓器漏感也比較小。所以，繞組交錯排布有利于減小變壓器的漏感，降低漏感損耗
